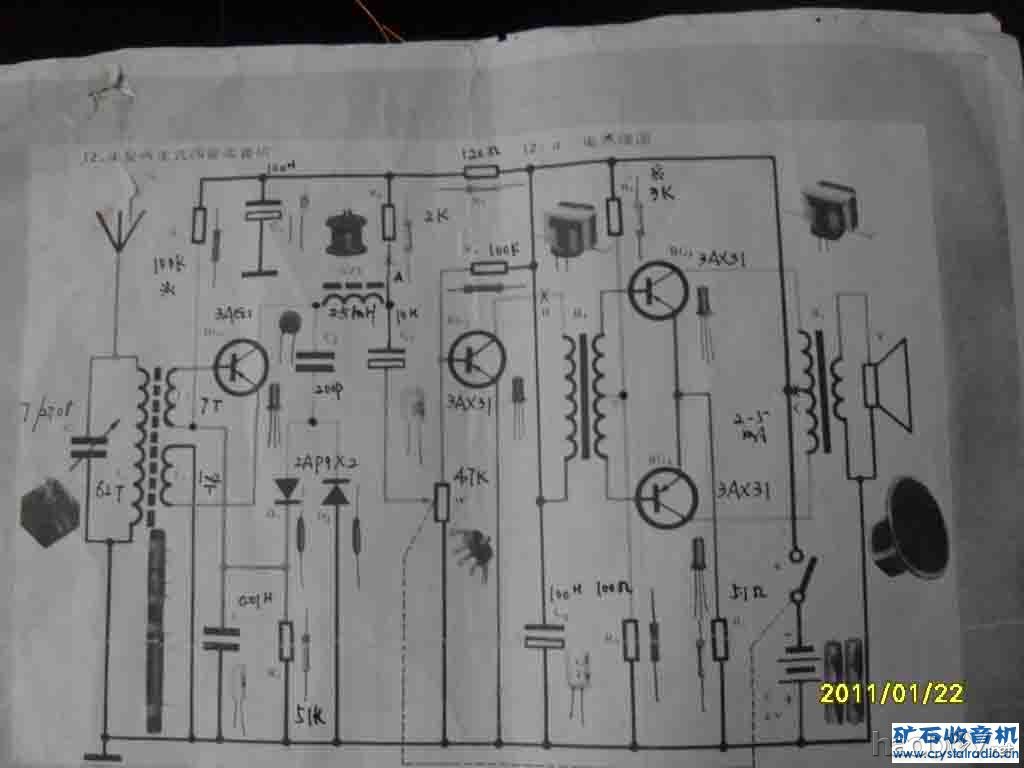

我DIY的一只四管机采用了下面的线路,源自哪本书我给忘了,在我的资料堆里找了一大顿还是没找到,有些抱歉,这只机自去年7月就做了,但调试时电流不正常,最后一级静态有几十毫安,第二级电流也很大,当时工作又忙就撂下了,看到坛里组织比赛,想应当积积参加活跃论坛,也是向前辈们学习的好机会,最近抽空把机子做了出来和大家交流.下面详细介绍

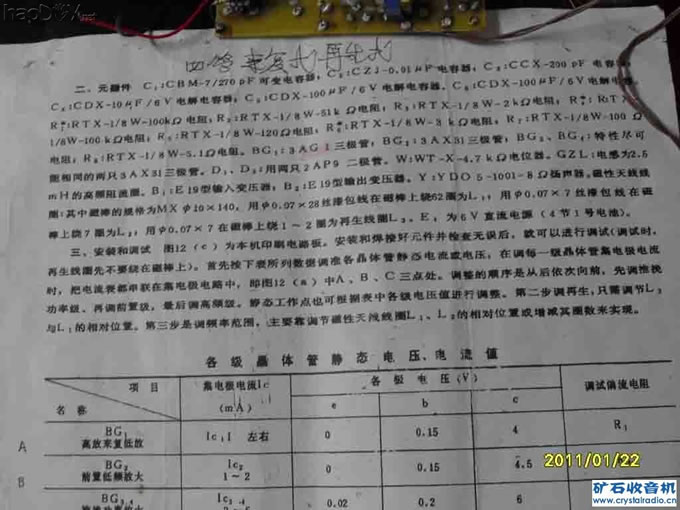

具体器件的参数是按照下面图中列出的一些数据
采用5X13X100扁磁棒,磁棒线圈采用坛里购买的成品
采用2.5毫亨高频扼流圈
BG1 3AG1放大倍数60倍,坛里买的,穿透都很大挑了个稍小点的
BG2和BG3BG4均为3AX31,放大倍数60倍和50倍
输入输出变压器在坛里购买的
为了调整方便,R1,R3,R4,R6都采用了可调电阻


我采用了102X70C1.8毫米的酚醛板,用2.1毫米钻头打眼,采用2X3毫米空心铜铆钉制做,用了近百只铆钉我DIY的四管收音机

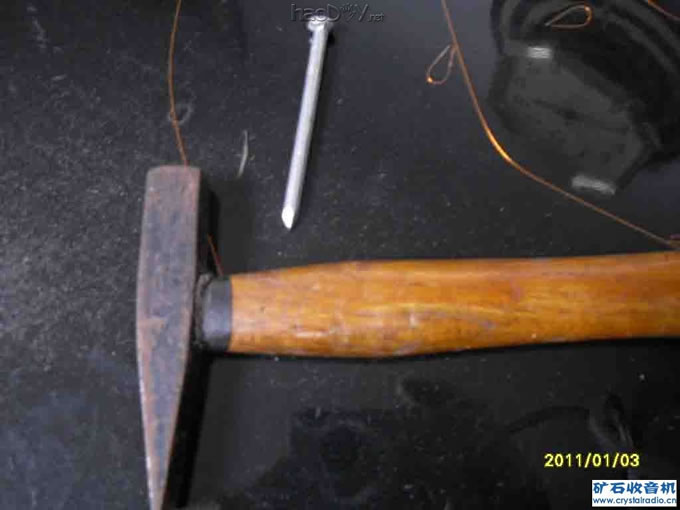

工具如下


我DIY的四管收音机

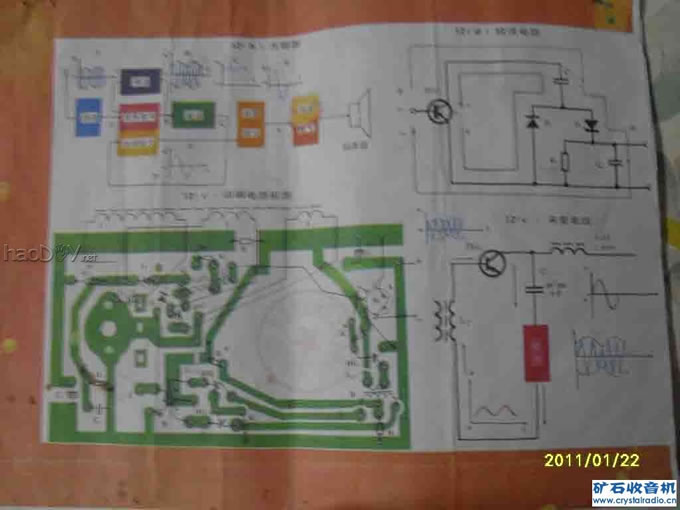

焊好的板子见下图

焊技不佳见笑了
