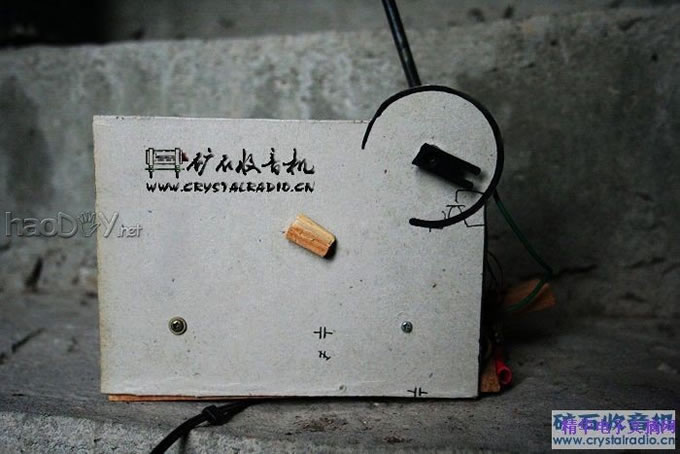

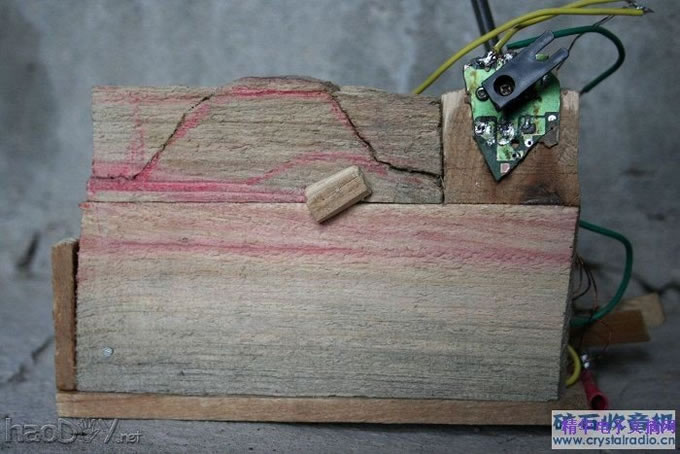

新做的短波机-----丑机一台

时间:2013-05-05 09:13来源:www.crystalradio.cn 作者:goldliu 点击: 次
原图没有再生，我加了一圈再生。没有收音机可以校对频率，大概在短波7000左右，也可能不是（我从来没有买过甚至听过短波收音机）。 但是朝鲜语言的电台每天像念咒语一样不停的响，能收到俄罗斯的莫斯科之音（这一点让我很兴奋，这电台的试播歌曲真不错啊）。
原图没有再生，我加了一圈再生。没有收音机可以校对频率，大概在短波7000左右，也可能不是（我从来没有买过甚至听过短波收音机）。
但是朝鲜语言的电台每天像念咒语一样不停的响，能收到俄罗斯的莫斯科之音（这一点让我很兴奋，这电台的试播歌曲真不错啊）。
总体表现：原图没有再生，我加了一圈再生。截取原图中波线圈，只留短波（为短波痴迷）。左手调再生，右手调频率。当再生调到恰到好处时，选择性很棒，音量震耳！  这个频率经常有很快电码和叽里呱啦业余无线对话（听不太清楚）。

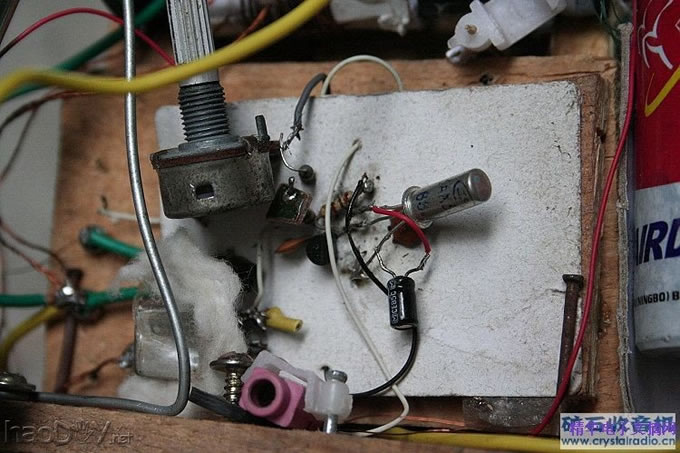

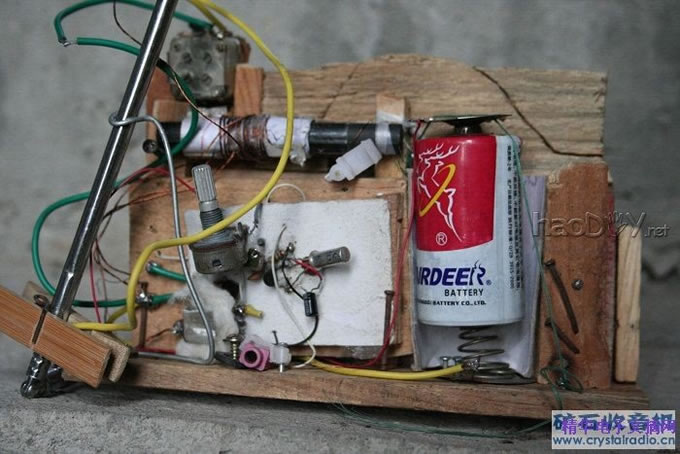

为了声音能圆润一些，在原图的3ax31c上再加一个47uf。高频管则改为9018。电路板实在是没有啊，就用方便面里的卡通人物的卡片撕下油性的表层一面来代替呵呵。

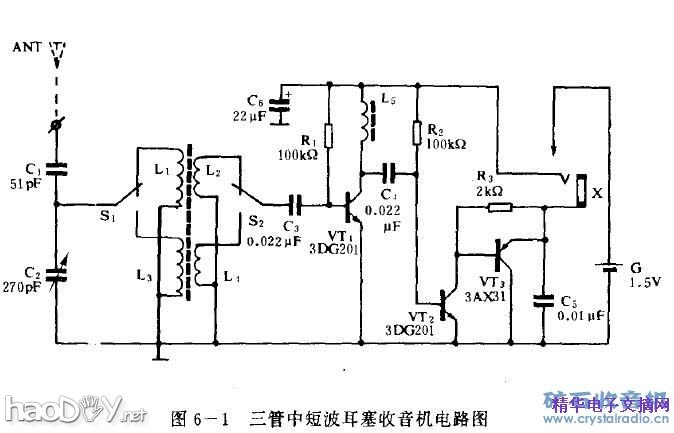

注：图选自《新颖简易收音机制作》——《中短波三管机》。这图不错，很适合新手操作，希望有兴趣的朋友可以试一试，并发表一下您的收听及制作报告。

         感谢版主，感谢坛里每一个人！！！

新做的短波机-----丑机一台





新做的短波机-----丑机一台





新做的短波机-----丑机一台





新做的短波机-----丑机一台





新做的短波机-----丑机一台

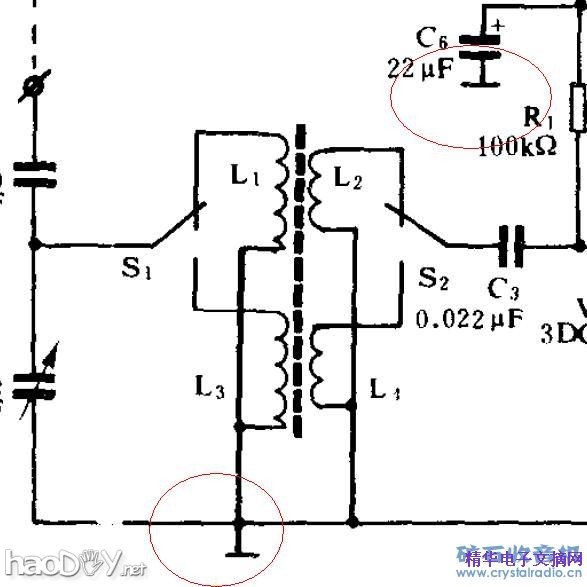

请问接地应该接在哪里啊，我是新手不太懂

新做的短波机-----丑机一台
