看看效果还可以吧

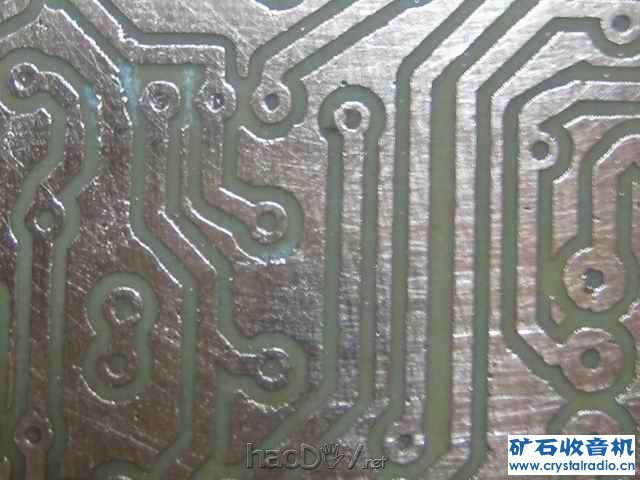

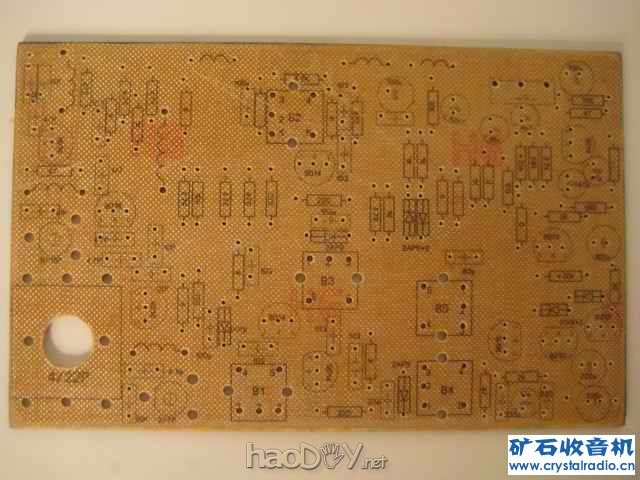

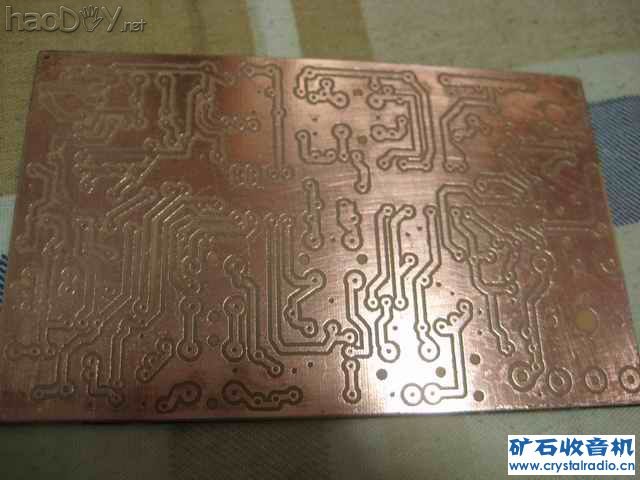

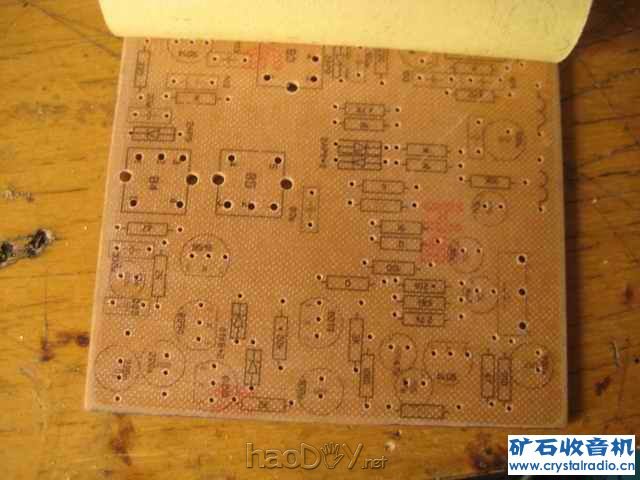

接下来对pcb进行打孔，打孔过程没有拍照，因为一手拿钻一手扶着板子没法拍摄，打完孔后将打印好的丝印层对齐用电熨斗进行热转印：
全分立超外差调频收音机

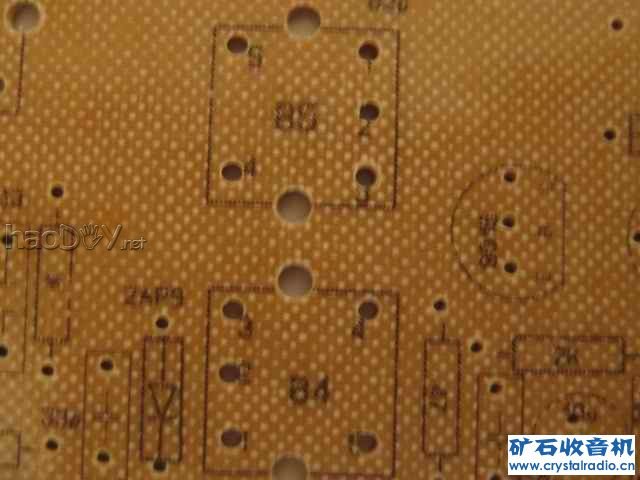

有了丝印层我们焊接元件的时候就能做个参考而且好像很正规的样子全分立超外差调频收音机

，图形数值也比较清晰
全分立超外差调频收音机

5、绕制中周：

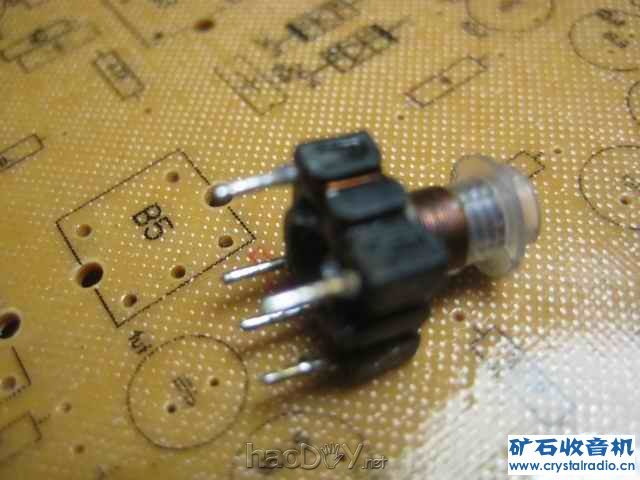

绕制中周是件繁琐的工作，因为中周材料离散性很大，根据图上的数值有时并不是效果最好的，我用的是调心的中周，不是收音机一般用的调帽的，这种结构好像叫10k型的，绕制的数据也图纸略有差异，根据反复试验，这种材料配100p电容一般12圈比较合适，比例7匝比5匝效果较好，鉴频中周分别是：B4初级10+9，次级7，B5初级双线并绕8*2，次级1，
全分立超外差调频收音机

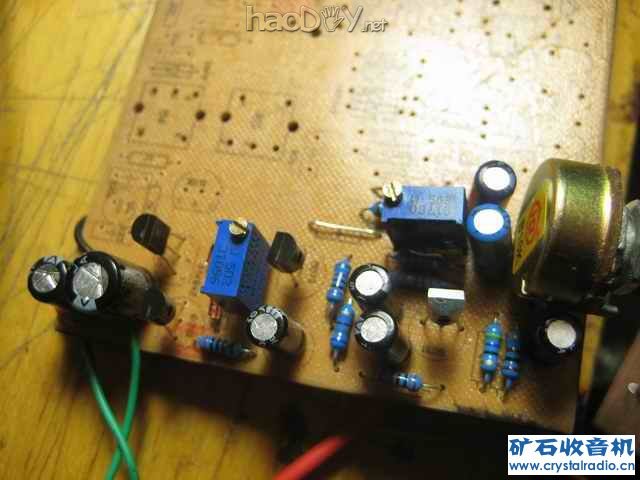

6、焊接功放放，功放对管用8050和8550，焊接完毕对功放部分进行调试，将中心电压和各电流调整到位，接上电脑音源，清晰柔和的音乐响起，比起2822m来本地噪声很小，而且省电，将音量开大发现功放管发热严重，反复检查电压电流没发现问题，最后决定加两个小散热片，用软铝片自制，抹上导热硅脂，再试音量开最大只是稍温，至此功放调整完毕：
全分立超外差调频收音机
