diy一台收音机

时间:2013-02-24 16:17来源:www.crystalradio.cn 作者:suhonggui 点击:
几年来矿坛几乎成了我业余的全部,因为她有一大批志同道合的同仁在这个优秀的矿坛网络平台上相互学习、相互交流、相互帮助,不仅丰富了个人的知识,也丰富了自己的业余时间,更丰富了自己的朋友圈。 近段时间工作较忙,上矿坛较少,但我还是经常关注矿坛。现
几年来矿坛几乎成了我业余的全部,因为她有一大批志同道合的同仁在这个优秀的矿坛网络平台上相互学习、相互交流、相互帮助,不仅丰富了个人的知识,也丰富了自己的业余时间,更丰富了自己的朋友圈。
近段时间工作较忙,上矿坛较少,但我还是经常关注矿坛。现今矿坛举行第二次DIY 大赛,作为老会员义不容辞的要相应号召积极参与。

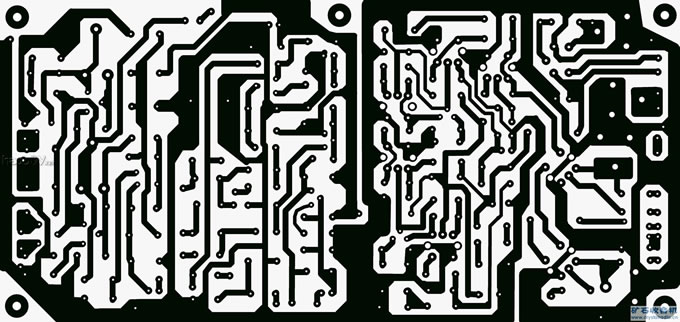

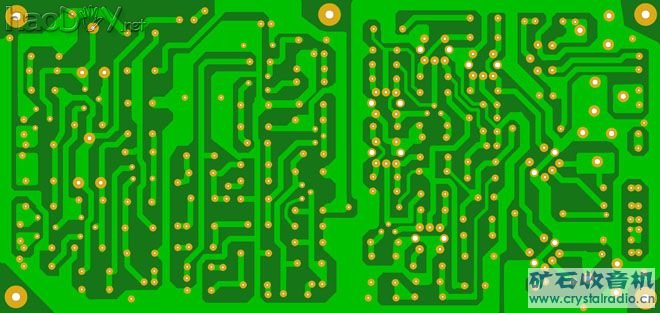

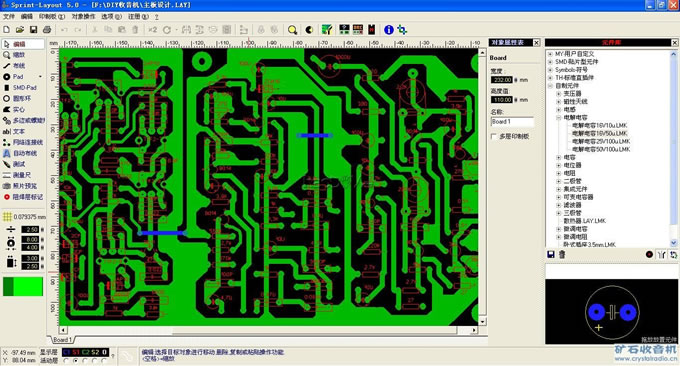

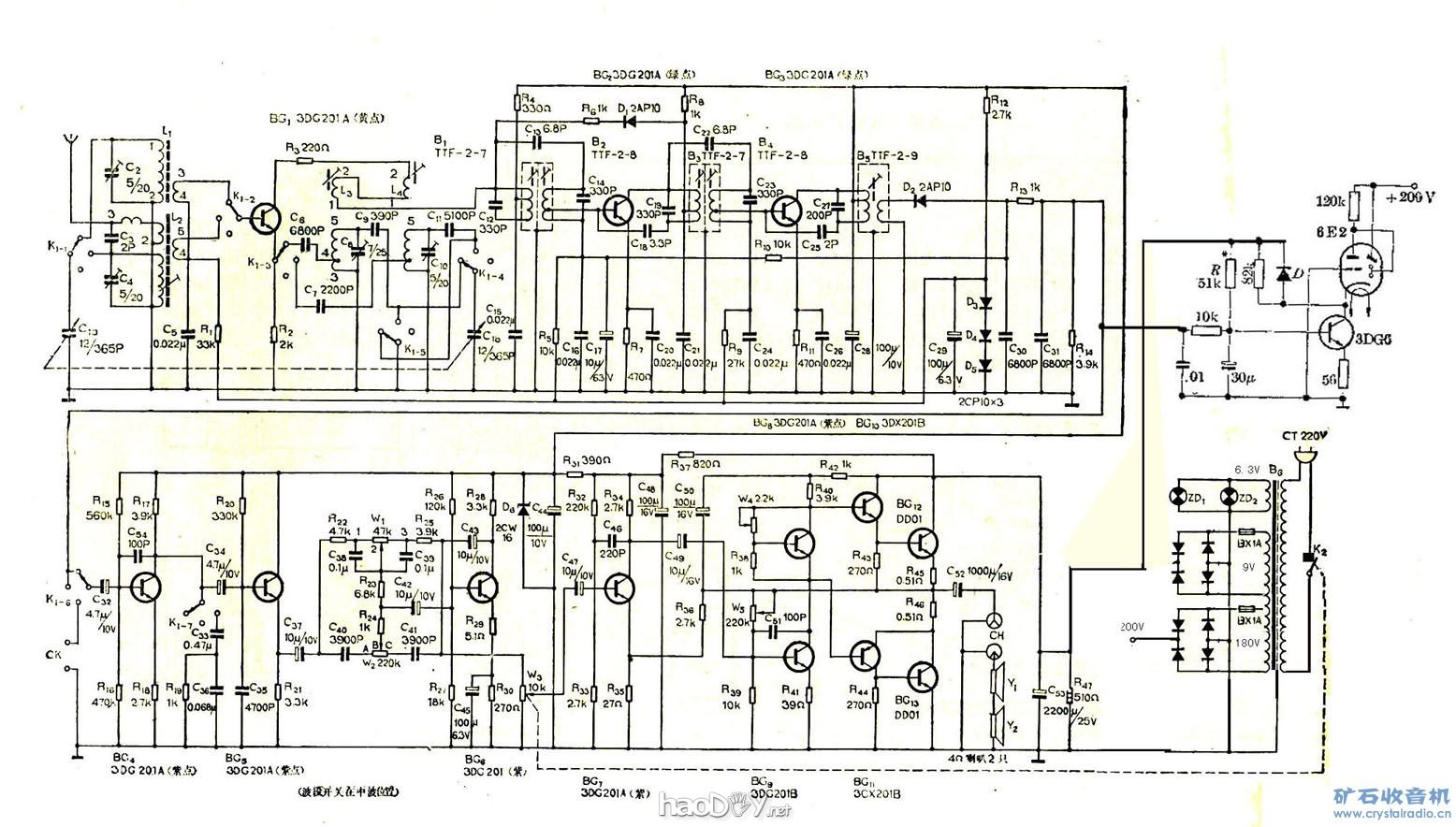

矿坛第一次举行DIY大赛时,我推出《DIY调频调幅四波段收音机》参赛,此机利用了《春雷》605收音板,并不属于完整的DIY作品。作为收音机论坛,研究和制作收音机是再正常不过的事了,所以我这次还是要制作一台收音机。此DIY的收音机也属于胆石结合、不伦不类之列,在晶体管机中依然采用电子管6E2做调谐指示,此机两个波段,一个中波和一个6—18MC短波,其机座、电源变压器、中周、印制板、机壳等硬件全部有本人设计指导和制作。此机正在安装中,今天正在中频校整和统调,效果还需完工后来作总结。请大家随着我的工作进展看该收音机的制作过程吧




diy一台收音机






diy一台收音机





diy一台收音机






diy一台收音机
