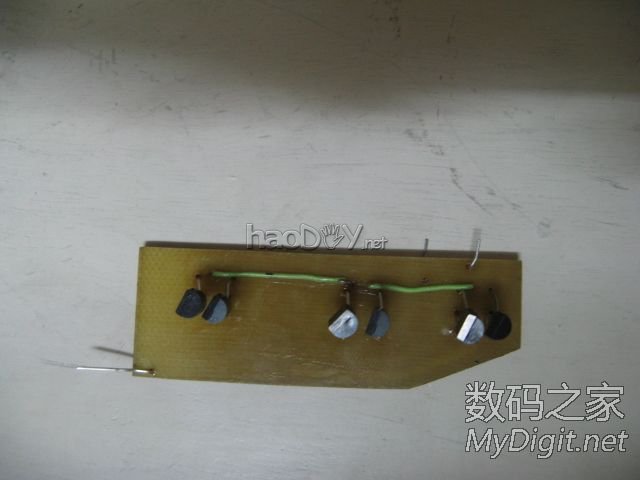

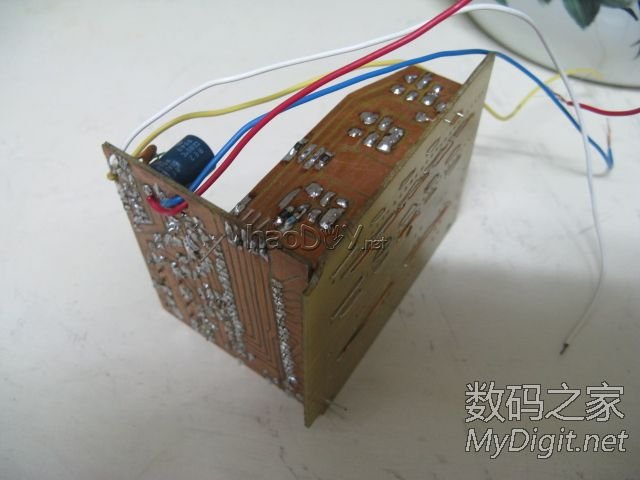

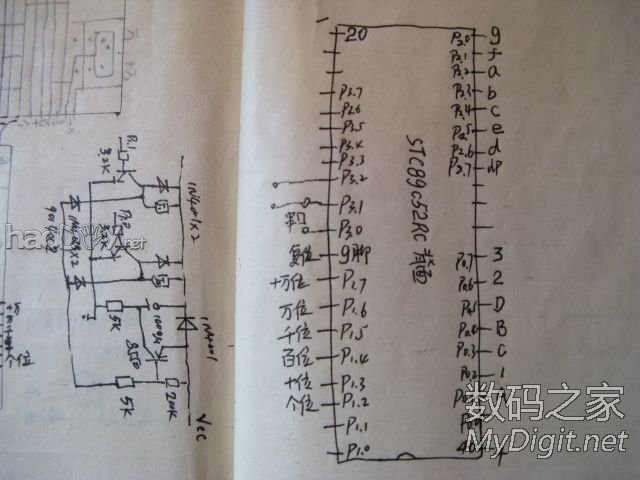

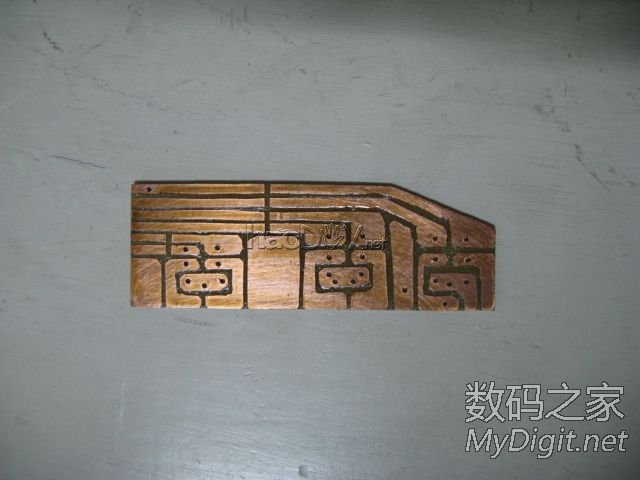

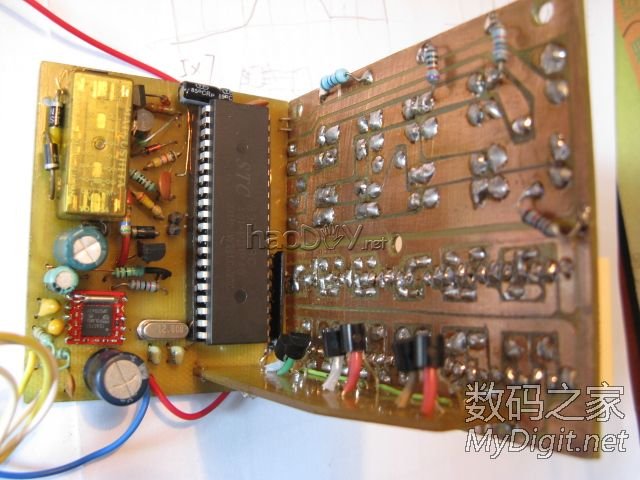

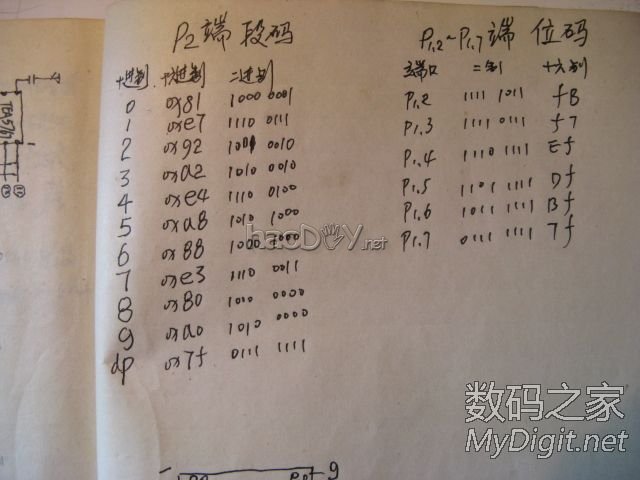

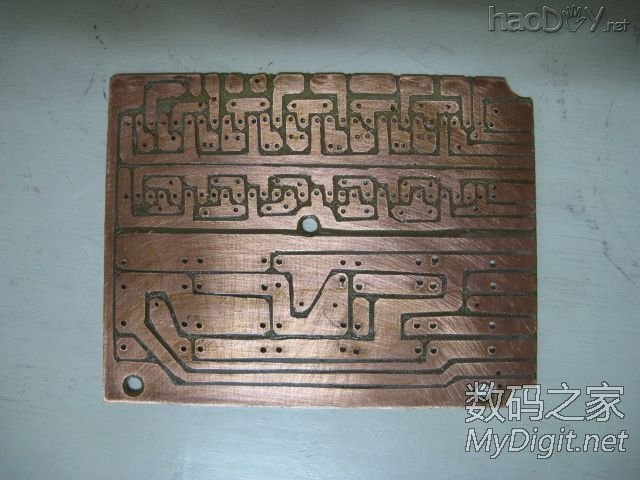

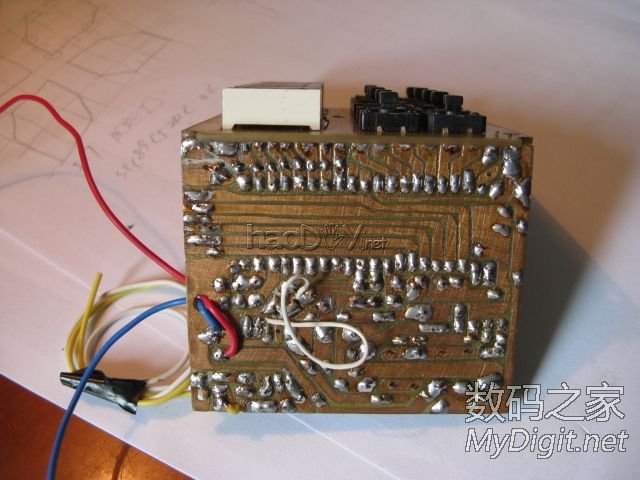

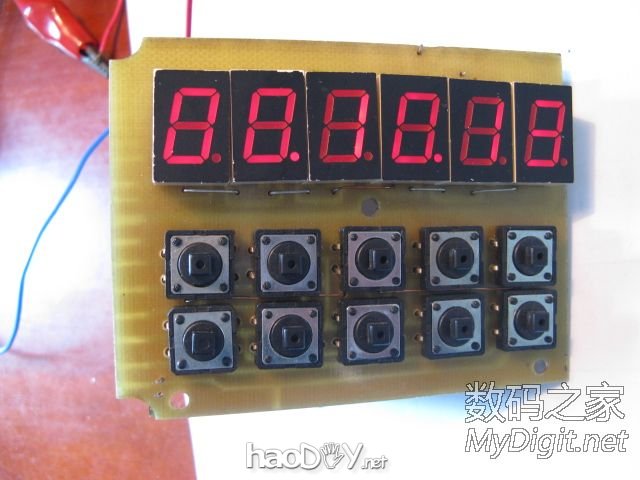

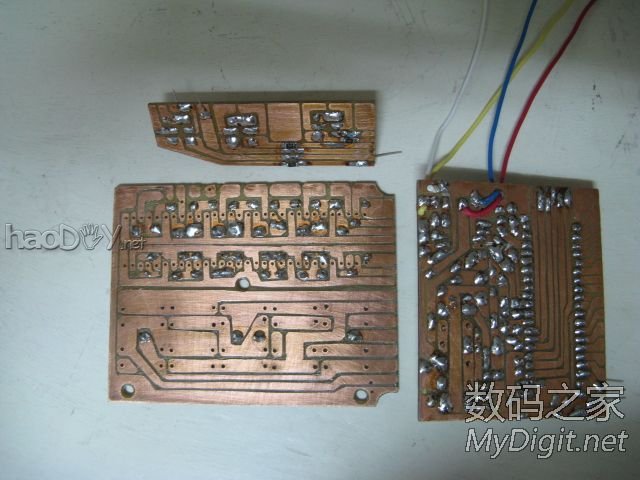

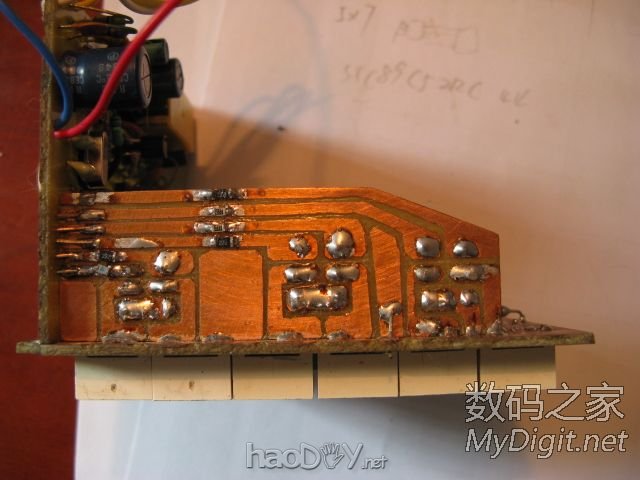

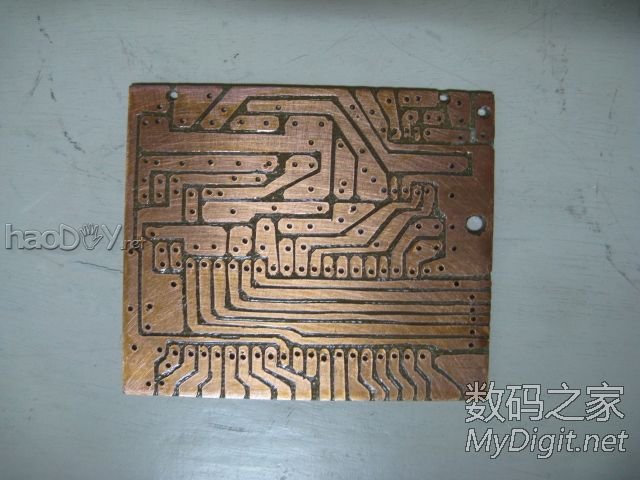

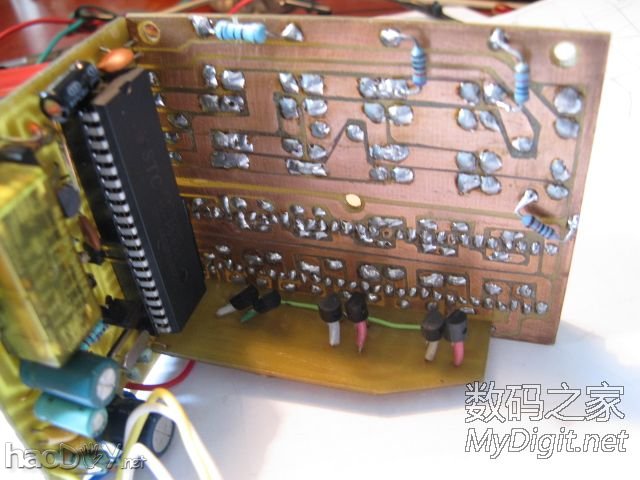

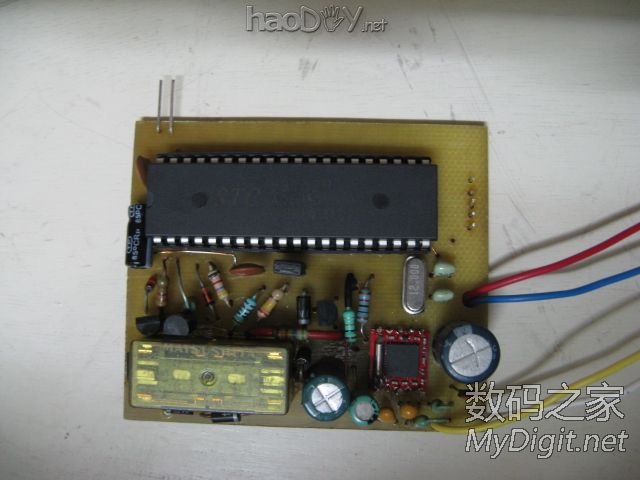

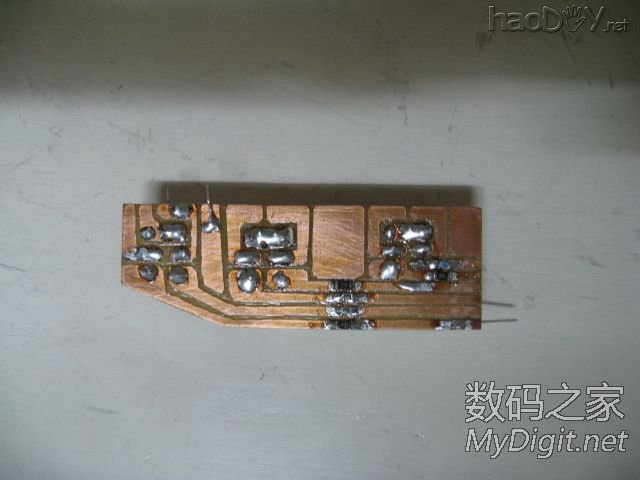

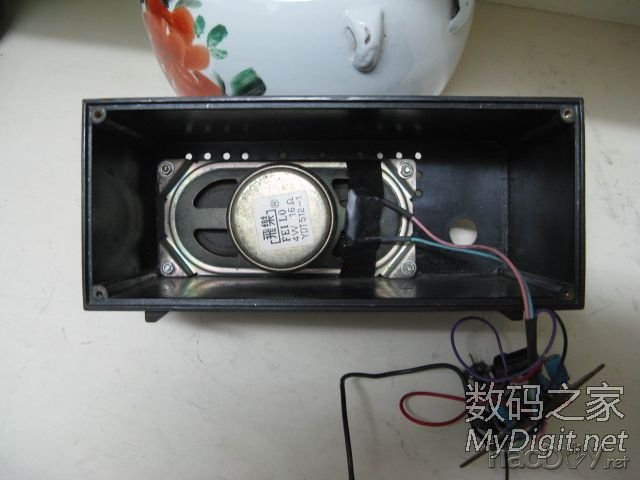

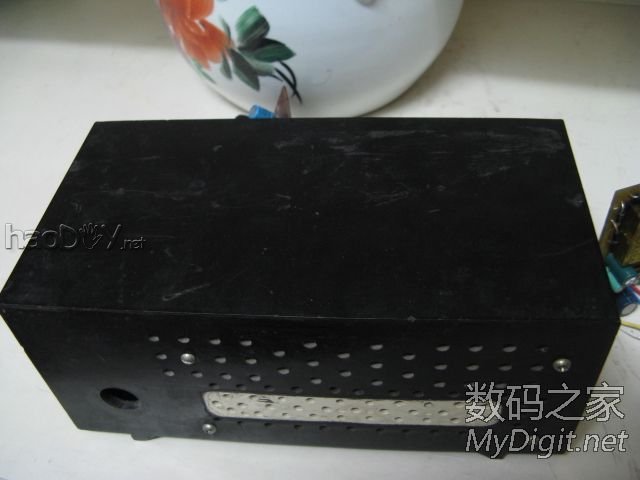

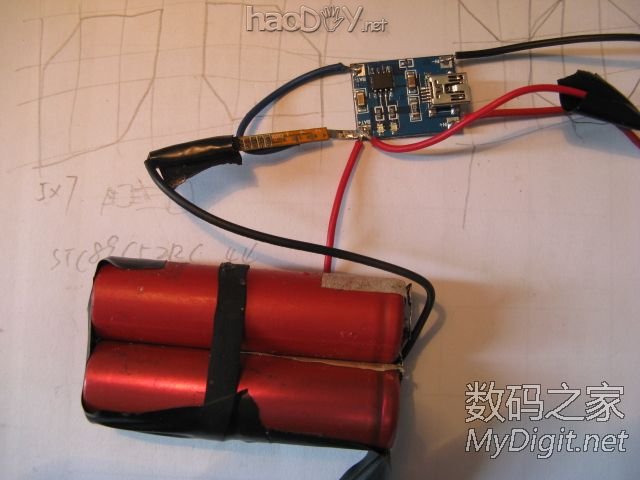

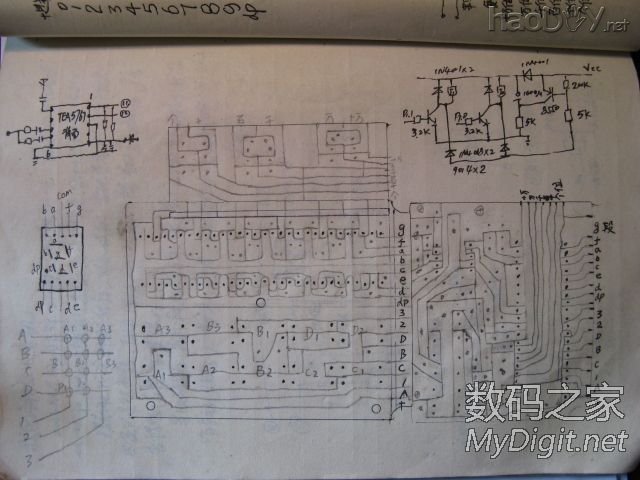

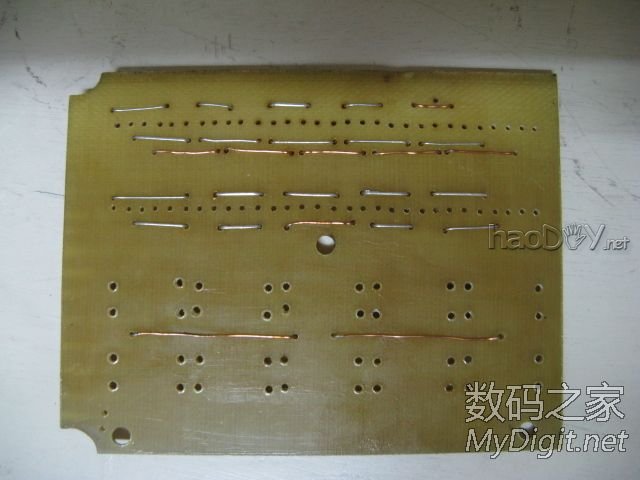

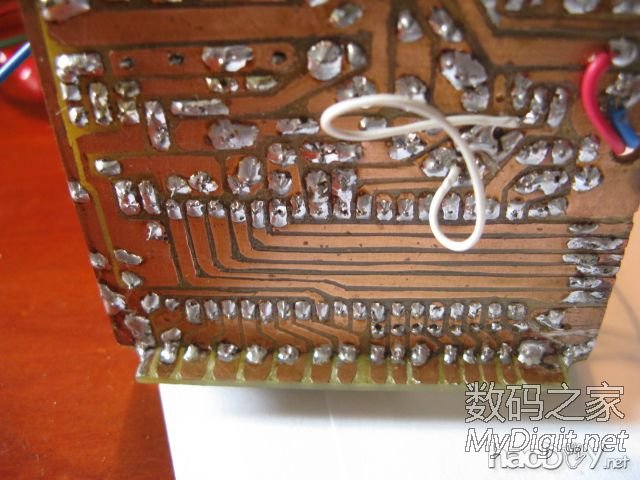

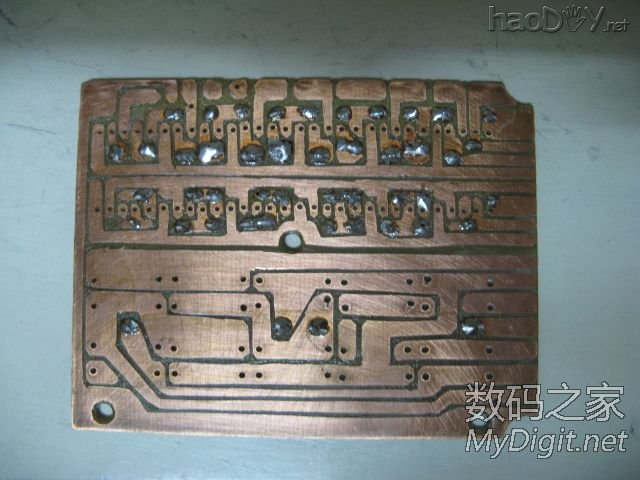

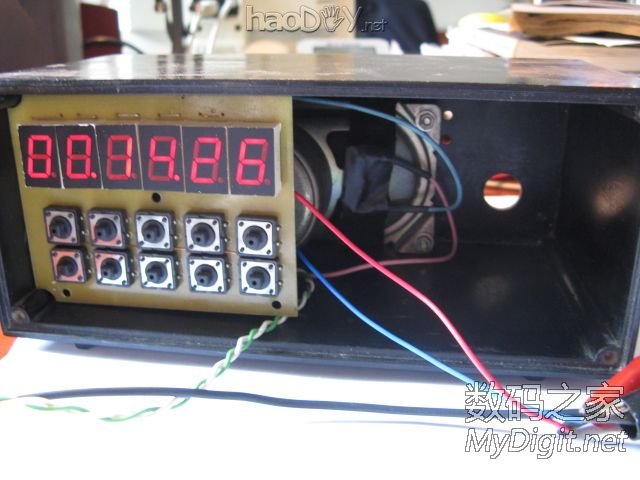

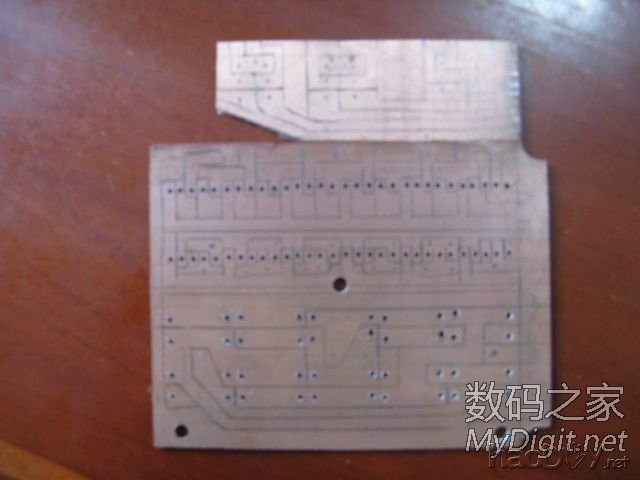

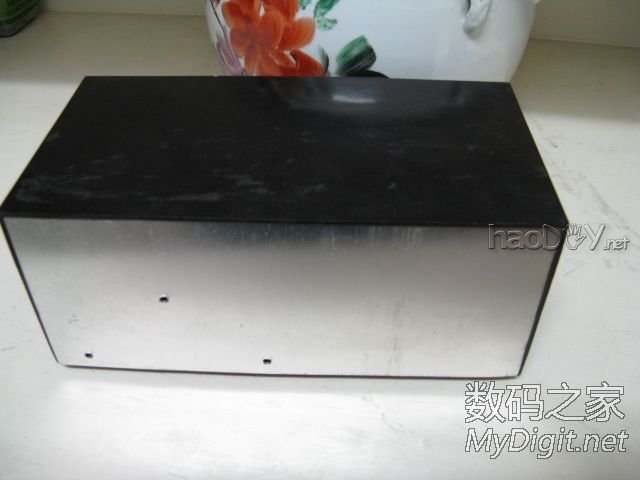

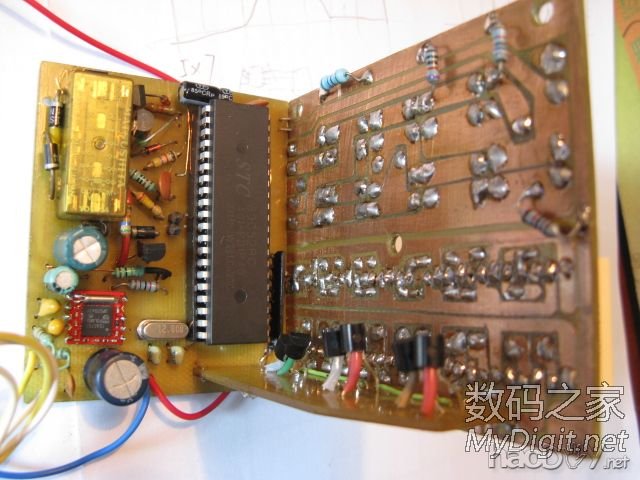

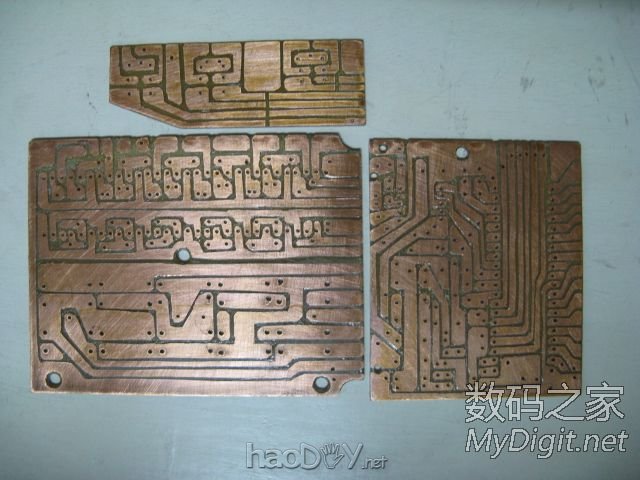

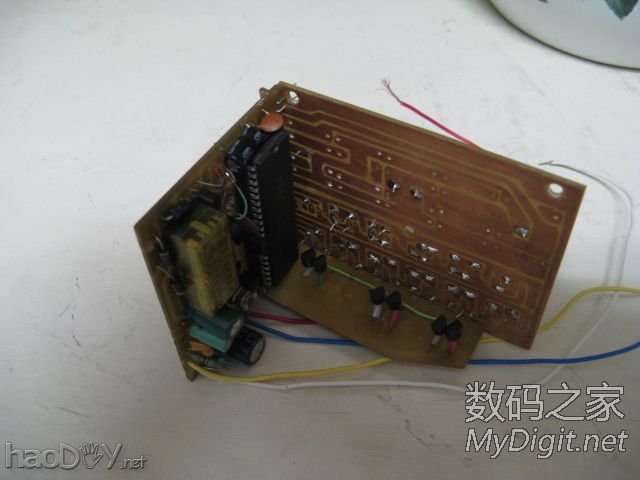

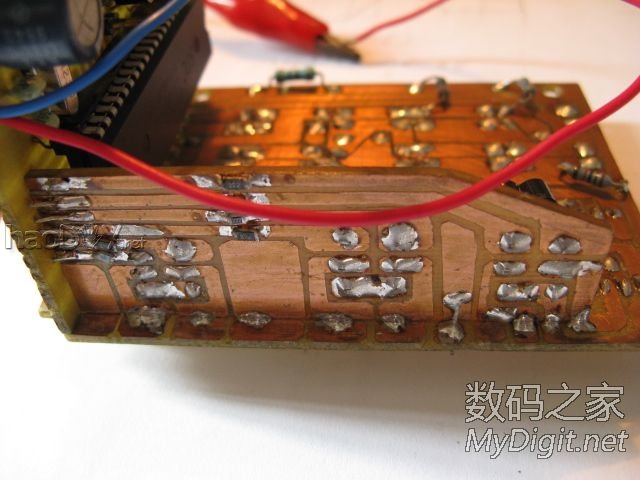

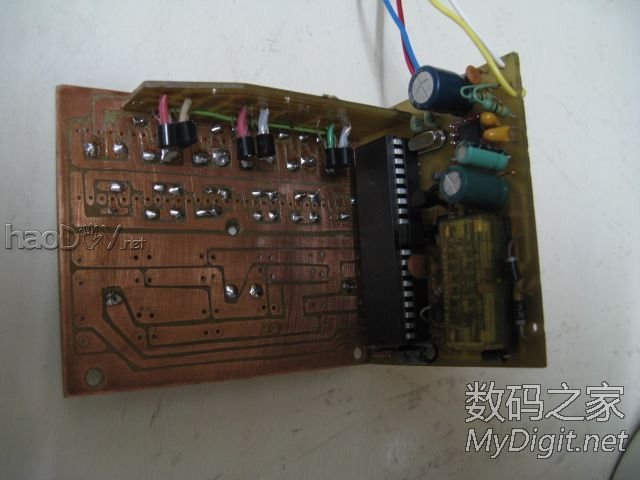

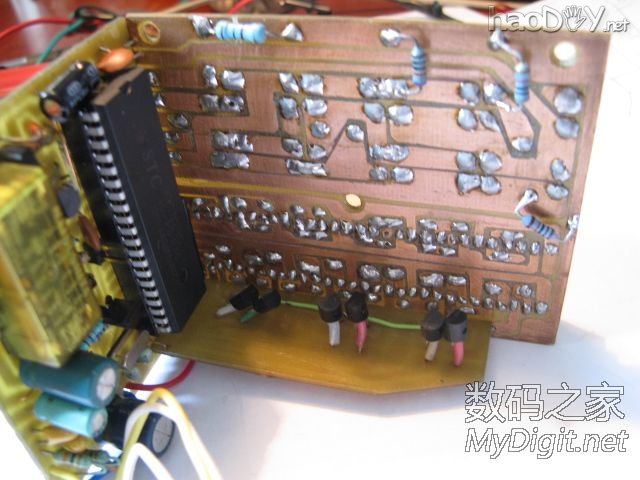

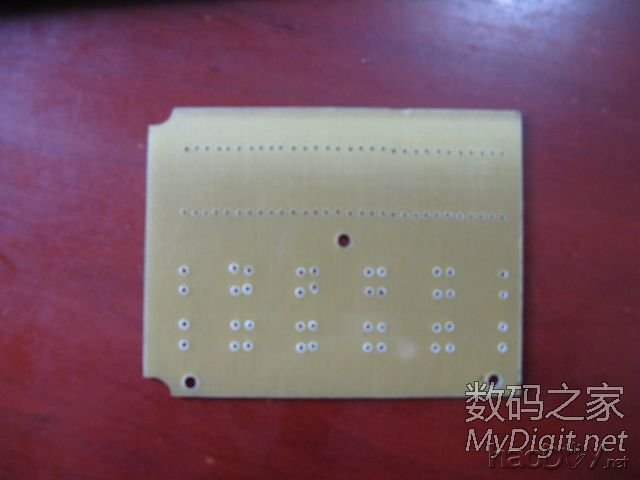

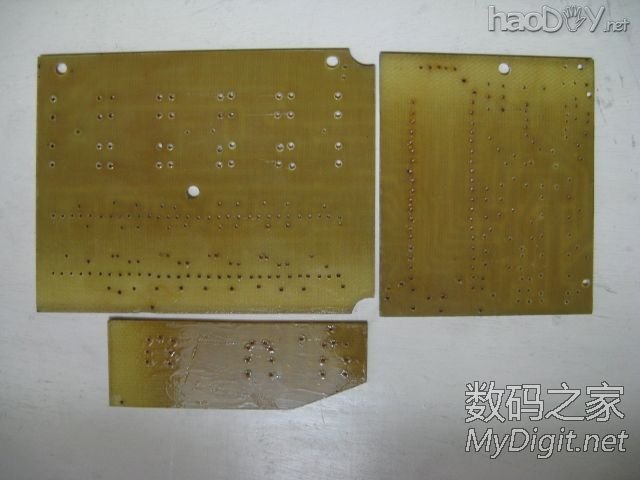

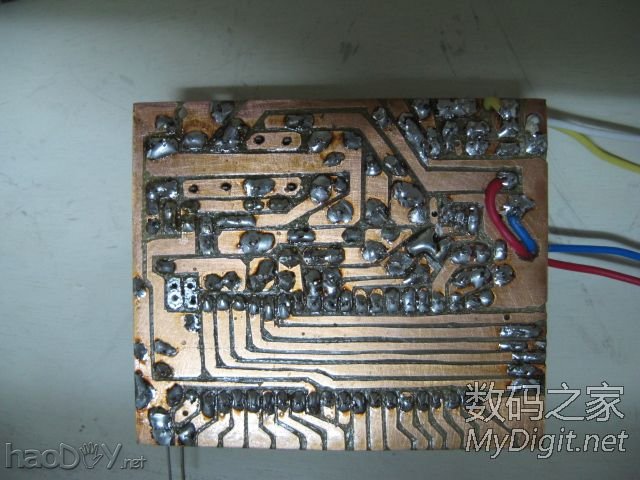

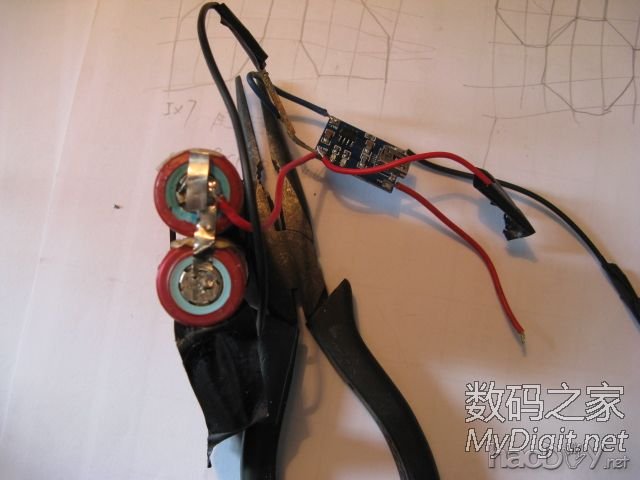

制作虽简单,工艺一样全。 先上主制板 ![]() 从盒中拿出来看不同角度 ![]() 此DIY有三块板合成 ![]() ![]() 下面介绍手功制板步骤,一般分排、画、刻、钻、修、涂、焊几步 排是排版,先在纸上排好走线,尽量少挑线,要求美观艺术点, ![]() 画是画稿,把走线图用铅笔按纸上的图画在覆铜板上,(此过程没留图,反正也简单,就是同纸上的抄一边。这里有方法,可以把脚多的或元件位置定死的先钻眼定位。 ![]() 上面是数码管,下面是按钮先定位钻孔,这样画稿就方便多了。 刻是刻线,用刀把画上的铅笔线刻掉, ![]() 钻是钻孔,先用冲子在覆铜面定位,再手钻打孔。 ![]() 修是修理,把那些尖角、毛刺之类的修理整洁,并用砂纸打亮, ![]() 涂是用松香酒精液涂满两面,还有防潮的效果呵, ![]() ![]() ![]() ![]() ![]() ![]() 下楼继续 以上三块覆铜板已变线路板,大家说的PCB。接下来是焊 先焊挑线 ![]() ![]() 接着再焊 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 接着再焊 ![]() ![]() 最后发些DIY的副件 ![]() ![]() ![]() ![]() ![]() ![]() ![]() (责任编辑:admin) |
