两管再生收音机

时间:2013-02-24 23:13来源:www.crystalradio.cn 作者:pengxn2003 点击:
电路制作部分: 电路的程式很简单,一级来复再生检波,一级低放输出。电路是早期爱好者所乐用的简单电路,收听成绩也尚可,用少数的晶体管得到如此效果,乃是来复和再生电路的神效。 以前做过耳机输出的两管机,直观感觉就是音量比单管的大很多。这次是变压
电路制作部分:

电路的程式很简单,一级来复再生检波,一级低放输出。电路是早期爱好者所乐用的简单电路,收听成绩也尚可,用少数的晶体管得到如此效果,乃是来复和再生电路的神效。

以前做过耳机输出的两管机,直观感觉就是音量比单管的大很多。这次是变压器交连,喇叭输出。本来预期能有可听的音量就满意,但这次试验下来的结果实在是出人意料,音量相当的宏大!试验过配合大喇叭,有蓬蓬声。

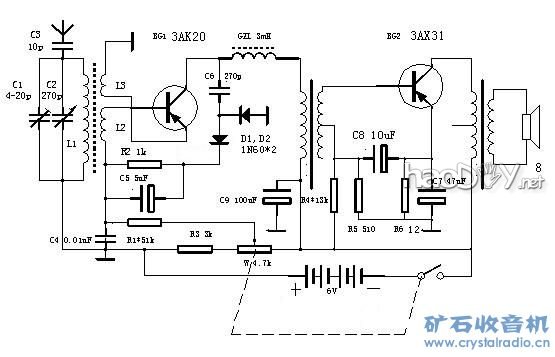

电路如图 两管再生收音机

电路程式是一级来复再生,一级低频输出。电路照搬了昔日先生的图,在此表示严重感谢。在制作时改动了了以下几个地方
1,        晶体管改为3AK20(蓝)和3AX31(紫)
2,        输出管的发射极电阻用了12欧姆。原来的图上写了51欧姆,怀疑原图是否有笔误,因为俺看了好几个电路,都木有用到那么大的。
3,        检波和倍压二极管改用1N60

输入输出变压器是自行绕制的,绕制数字参考了海棠TR2-1型两管机。
输入变压器:
用5×7铁心 初级3000T,次级713T 用线相同。铜线是从一个小变压器里面倒出来的 直径未知 应该是0.08的
输出变压器:
用6×8铁心 初级用Φ0.15的线600T,次级Φ0.31线116T 铁心交叉插 浸透绝缘漆并烘干

输入变压器花了一些心思,毕竟两管机的增益珍贵,每1dB都不能浪费。原来用的是黄河741的输入变压器,变比较小 只有2:1,结果声音小。试图改变接线以形成3:1的时候 发现居然有初次级间短路,于是这个变压器只好拆除重绕。发现的过程是:当时试验的时候,电流表接在来复级,遂忽视了输出的3AX31。结果发现喇叭里面的声音很小 偶然触碰到3AX31的时候发现热的烫手!赶紧断电。不过幸而管子未坏。经过这件事以后,检测发现初次级间电阻较小 只有8K左右,这是导致输出管险些烧毁的原因。重绕的时候拆线发现,原来的付边是双线并绕的 因此发生短路的机会较大。因为绕线机的轴是Φ10的,于是就自制了一个极简易的绕线机,用了一根M4螺栓和两对平垫+螺母,还有一些别的材料就搞定了。不过绕完3000+713圈的过程费了不少劲,木有加速的绕线机果然不好用,在过程中断线4次,只好接起来重绕,不过最后测量,好歹是没有发生短路,庆幸。现在的变压器有4.207:1,用在电路上效果尚好。

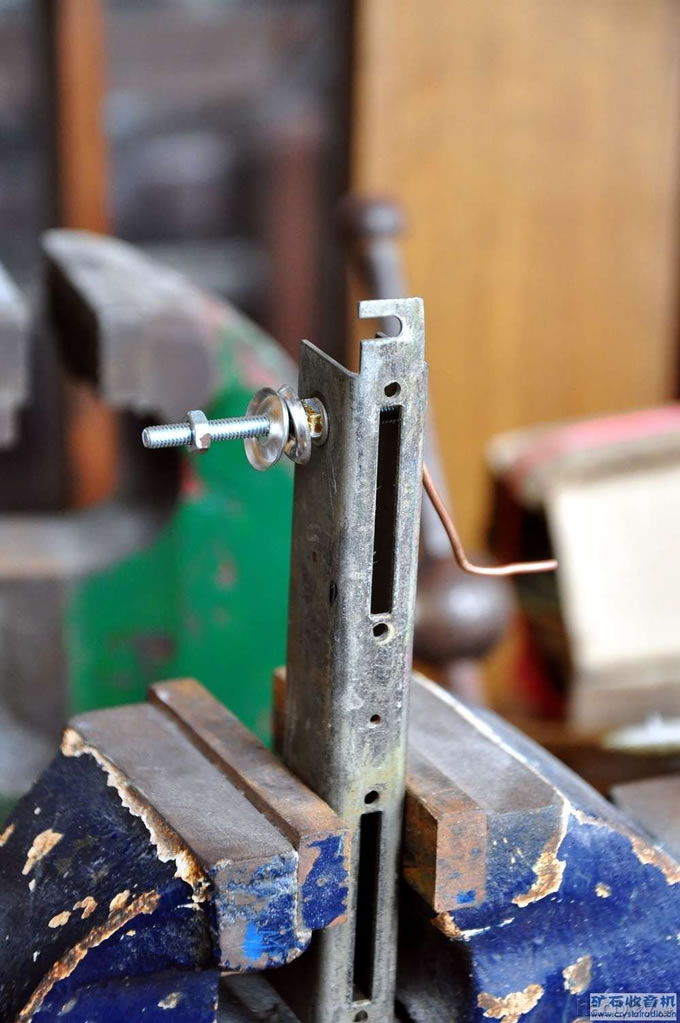

用的简单绕线机
两管再生收音机

底板借用了一块旧的,原来似乎是用于低放以及推挽输出部分的,我利用了上面的铆钉,并自己另外打了几个以适应这个电路的使用。附图是底板图
