【参赛】用充电宝+收音机数显屏做的简易频率计

时间:2017-05-29 15:33来源:www.crystalradio.cn 作者:johny05 点击: 次
使用CD3610的频率计数和显示功能，可以做0.5-30MHz 和 11-150MHz 的信号频率进行检测。CD3610 是专为收音机设计的，因此在AM状态，它要将检测的信号频率数自动减 455 KHz，在 FM 模式则要减 10.7 MHz。 这给做为频率计用途很不便。查看3610的说明，看到它还
使用CD3610的频率计数和显示功能，可以做0.5-30MHz 和 11-150MHz 的信号频率进行检测。CD3610 是专为收音机设计的，因此在AM状态，它要将检测的信号频率数自动减 455 KHz，在 FM 模式则要减 10.7 MHz。 这给做为频率计用途很不便。查看3610的说明，看到它还有一个 FM 中频为 70 KHz 的选项，这时它显示的频率比实际高 70 KHz. 70 KHz 在几十至一百五十 兆赫下甚至可以忽略。要改 10.7 MHz 为 70 KHz 需要将 3610 的 29脚接正电。在具体改动时要将LCD 液晶屏小心取下，再小心装回。这是关键。

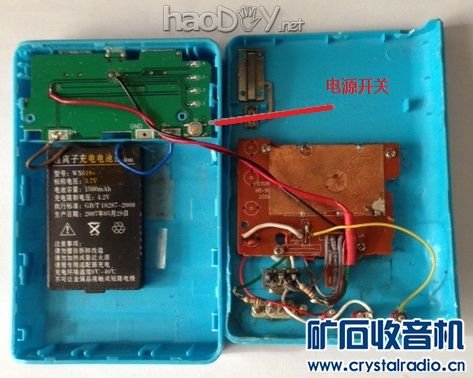

电源用的一个充电宝，将频率计的电源线接到充电宝的LED灯上，这样打开LED灯频率计就打开了。充电宝还保持原来的功能，但是电池容量小了。

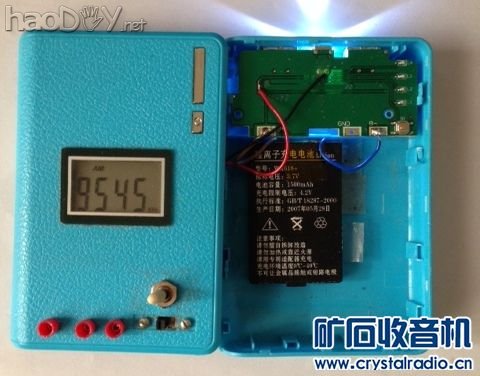

实际运用中精度还可以，相当准确，但可以只有四位数字显示，遗憾。

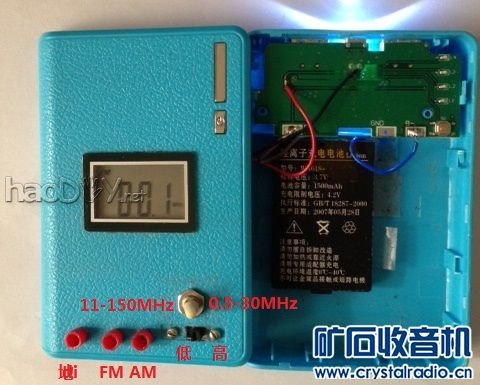

【参赛】用充电宝+收音机数显屏做的简易频率计【参赛】用充电宝+收音机数显屏做的简易频率计【参赛】用充电宝+收音机数显屏做的简易频率计

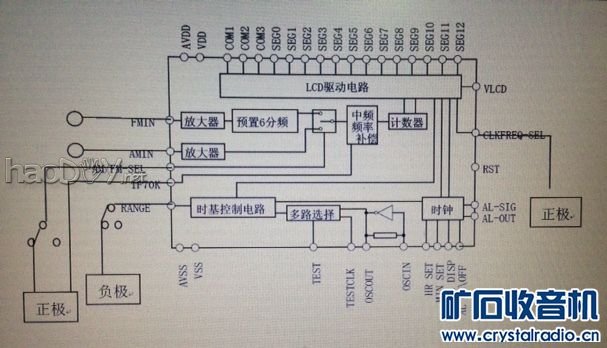

现把电路图附上。我无法将它加在原帖里，也许版主能帮忙，谢谢。

【参赛】用充电宝+收音机数显屏做的简易频率计

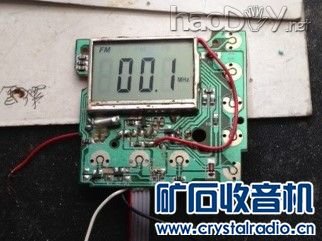

所用的频显板，我把液晶屏取下然后在29脚焊了一条线接到正极（那条红线）。

【参赛】用充电宝+收音机数显屏做的简易频率计

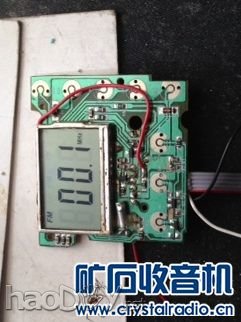

真令人尴尬，本来是横的图居然给立了起来！试试改过来，这回好像行啦。

【参赛】用充电宝+收音机数显屏做的简易频率计
