晶体管来复再生式单管收音机制作专题

时间:2013-05-05 10:36来源:www.crystalradio.cn 作者:昔日重来 点击:
几年前DIY了一部晶体管单管来复再生式收音机,发表后深得同好们喜爱,原文供三部分,在本坛只发了第一部分,现重新整理改正了一些手误后全部发表以饕同好,篇幅较长,请耐心阅读 一、制作篇 本篇已在本坛发表过, 为了文章的完整性和承上启下,我把这篇再重
几年前DIY了一部晶体管单管来复再生式收音机,发表后深得同好们喜爱,原文供三部分,在本坛只发了第一部分,现重新整理改正了一些手误后全部发表以饕同好,篇幅较长,请耐心阅读

 一、制作篇
  本篇已在本坛发表过,
为了文章的完整性和承上启下,我把这篇再重新简略发一次

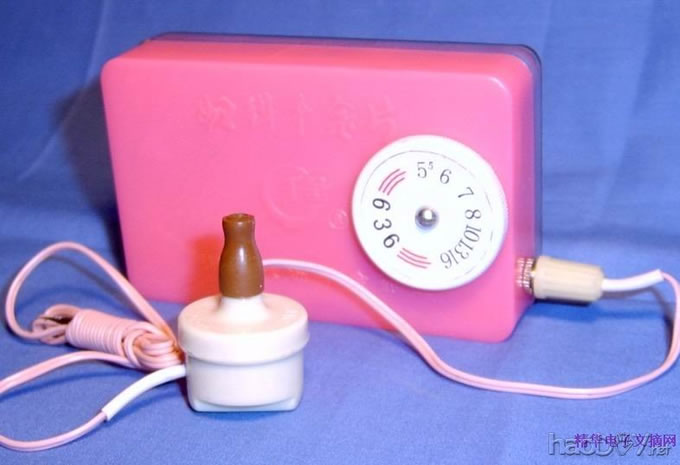

正面  长93mm 宽58mm高26mm重102g(不带电池)——这个102 g不是胡编乱造出来的,是用精度0.1 g的电子天平称量出来的


晶体管来复再生式单管收音机制作专题



侧面的耳机插座兼电源开关,插座已经过改造,耳机插上电源自动接通,拔下来自动断电

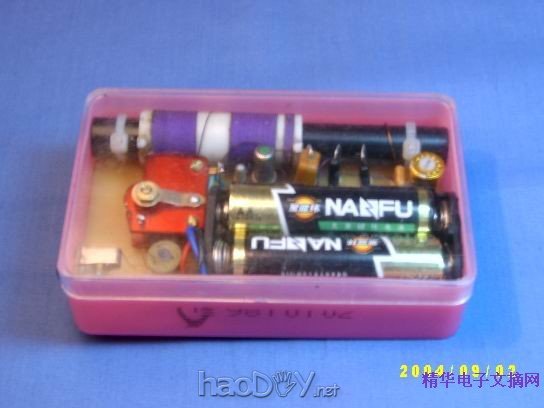

后面,半裸后盖,反而更有韵味


晶体管来复再生式单管收音机制作专题

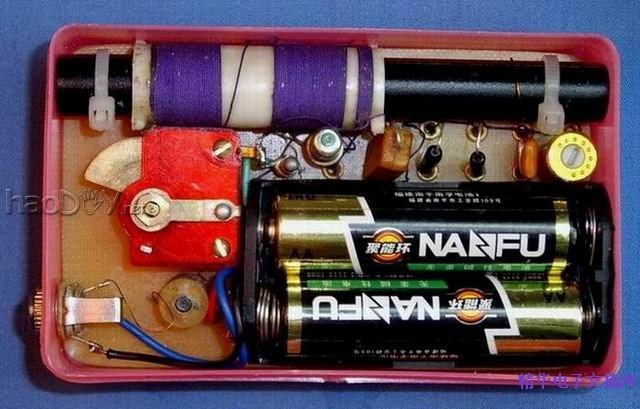

内部清晰图

晶体管来复再生式单管收音机制作专题

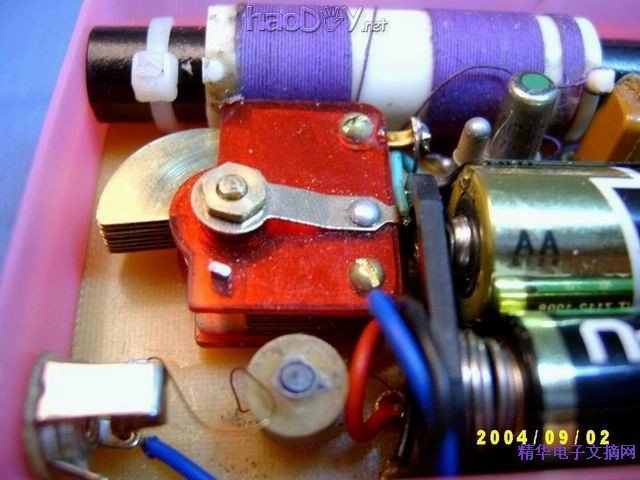

单连-高扼圈局部特写

晶体管来复再生式单管收音机制作专题



   这个红有机单连可变电容器,有画龙点睛的妙味,有了它才有了“昔日重来”的味道

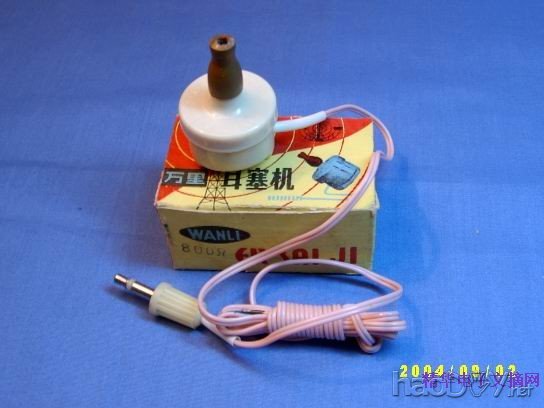

用这只万里老牌636型800欧姆的耳塞机放音,本地电台声音可震耳


晶体管来复再生式单管收音机制作专题

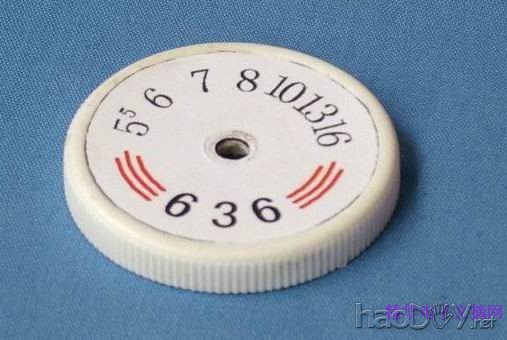

刻度盘,用药瓶盖子改造,字是打印在照相纸上剪下贴上去的

晶体管来复再生式单管收音机制作专题



制作过程

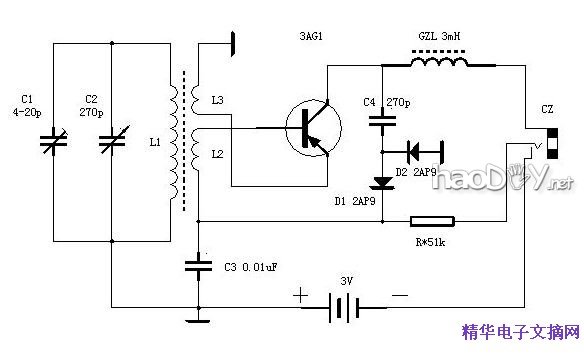

电原理图


晶体管来复再生式单管收音机制作专题



    这是一张典型的来复再生式收音机电路图,基本工作原理不再赘述,特别之处是它的再生电路,我很喜用这种再生电路。这是由串在高频管发射极中的线圈L3完成的,L3是一根直径0.5毫米的单根导线在磁棒上绕1~2圈,调整和L1之间的距离来调节再生的大小,这种再生电路的特点是反馈量大而且均匀。从我装过的再生电路形式中这种是效果最好体积最小的,成本也是最低的。值得推荐。

各元件的选用原则

    磁性天线 截面有圆形和方型两种。圆形有直径10毫米和8毫米两种,方型有4*12和5*17毫米两种

    单管机放大量有限,从天线上接受的能量越多越好。所以磁性天线长度越长越好,同样长度下截面积越大越好,所以,若长度相同,选择的顺序应该是5*17毫米方型(截面积85平方毫米),10毫米圆形(截面积78.5平方毫米),8毫米圆形(截面积50.24平方毫米),4*12毫米方型(截面积48平方毫米)

C1,  4~20pF半可变电容,可用一只拉线电容或一只18pF左右的固定电容代替

    很多刊物和爱好者都不加这个电容,认为这是个可有可无的零件。我的结论是:矿石机可以省,再生机不可省!这个结论是在这次装机调试中得出的。刚开始没有加这个电容,在这次装机调试完以后用信号发生器测了一下接受频率范围,结果吃了一惊!最高频率达2MHz(我国中波的标准频率范围是535~1605KHz)!那有朋友问频率范围宽点有什么关系?不是更好吗?或许还可以接收一点短波信号呢。其实不然,因为有再生的缘故,而再生无一不是高端强低端弱,总是高端先啸叫,那频率宽了必然会加大全波段灵敏度的不均匀性,后来在电路中加了一只拉线电容把频率降到1605KHz附近,调好再生,感觉全波段灵敏度的均匀性有不少改善。从实际接受效果证实了这个电容不可省的结论。

C2  可变电容 常见的有260pF和360pF,和磁性天线配合构成收音机的输入回路。原则上260pF和360pF都可以用,那么到底用哪种好点呢?我以为在矿石机和电子管机中用容量大一些好,而在晶体管机中用容量小一些好。这是因为矿石机和电子管机一般用圆筒线圈外接天线,可变电容容量大一些线圈的圈数可以少一点,各种损耗也小一点,综合效果更好一些。而且因为有外接天线的关系使对地分布电容较大,用大容量可变电容可以保证频率覆盖完整。而在晶体管机中一般使用磁性天线,一个线圈要想在交变磁场中感应出更高的电压,简单的办法就是增加线圈圈数,那自然电容用小点线圈圈数增加点效果好,如果线圈能分段绕制那效果将更好。

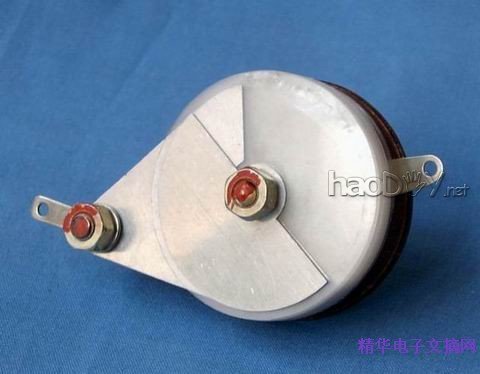

   这个是636单管机原装型号的单连,怀旧的味道更浓,唯体积大了。


晶体管来复再生式单管收音机制作专题
