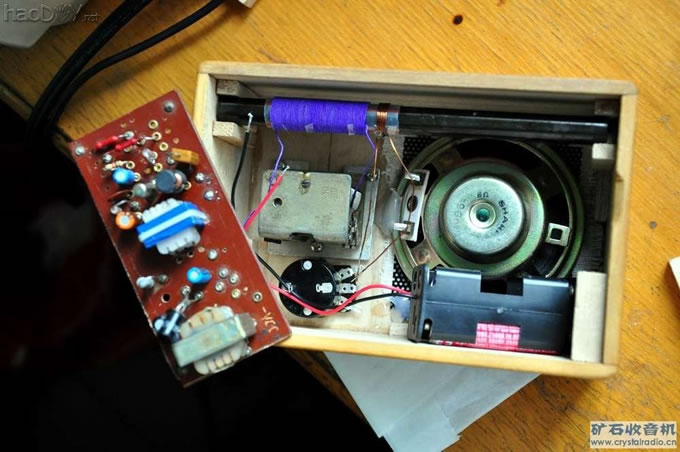

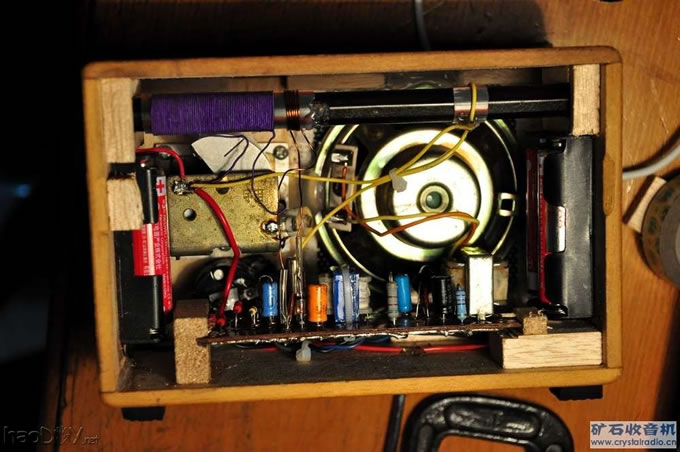

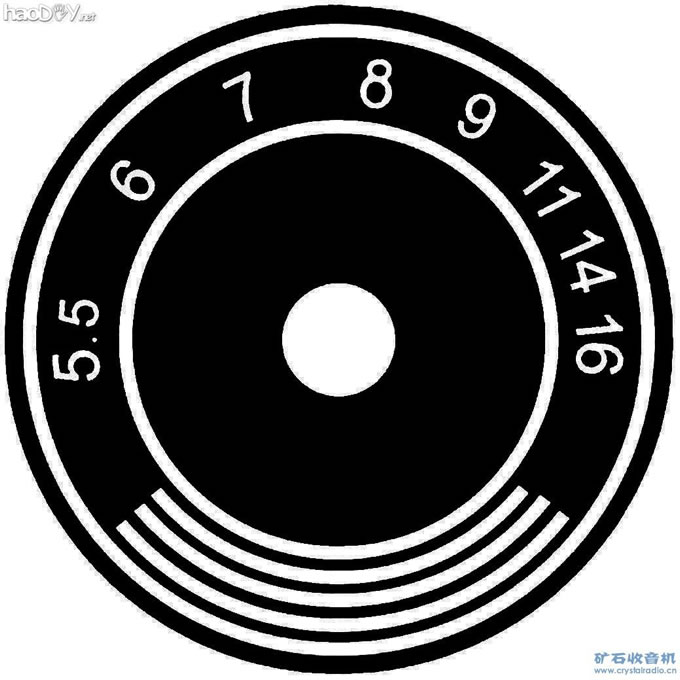

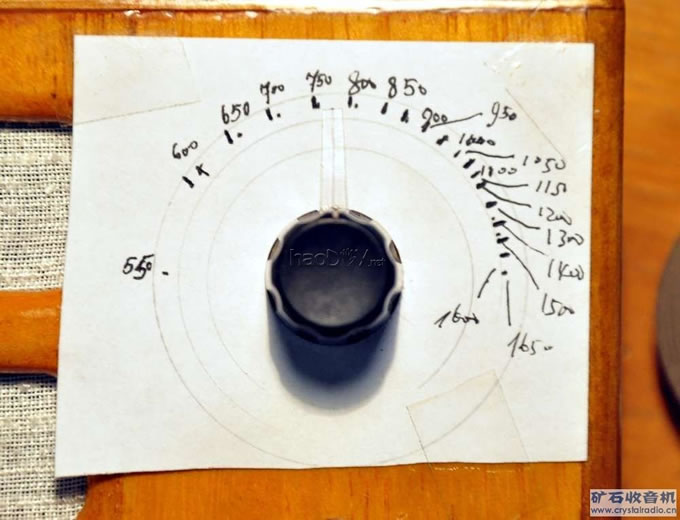

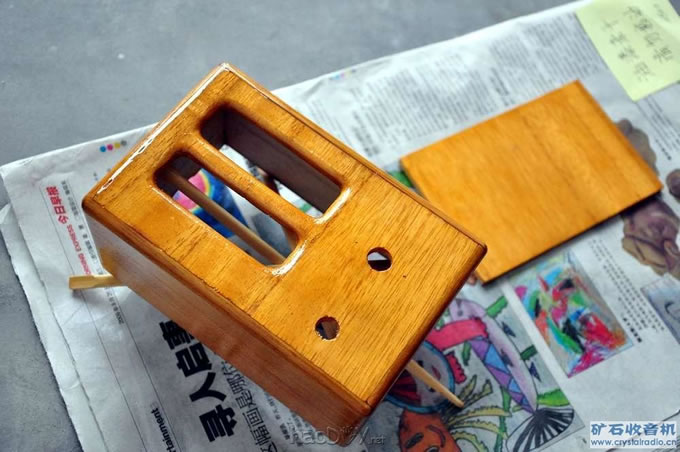

喷光油后的情形  做油漆的过程中有一个教训，就是不能急。我这次因为快要开学了，比较赶时间，大概是没有等到漆片全干就仓促开始喷光油，而工业酒精内部的水以及渗入木纹内部的酒精还没有来得及全部散去。结果是，以为漆面干了，而结果是整个漆面很软，用手捏的时候能留下不退的指纹，我用电吹风吹了不少时间才有一点改观，可惜是等全部安装完成以后，漆面还是不够光洁，这算是一大缺憾吧。 到此机壳的外观工作已经全部完成了。接下来就是安装内部的元件。几个大件都已经准备好：磁棒和线圈备好了，双连的安装板弄好了，电位器的轴也锯短了，喇叭布也裁好了。粘的粘上的上，一番努力后，都被装好了。但是前期布置考虑不周的问题就来了。电路板和电池盒装不进去，因为我用的电路板用的是长条形的，而电池盒用的是那种四节两两并排的，这样怎么比划都不行。面前有两条路：1，重新制作电路板。2，改用另外形式的电池盒。我不想重新做电路板，只好改电池的安排。我又跑了一次市场，买来两节和四节两种电池盒回来比划。结果是，可以用2＋1的方式来解决，电路板装在机壳底部，有点像电子管时代的安装法。而此时的电源电压降低到4.5伏特，虽然这样可能使得两个变压器的圈数变得不适当，但此时也顾不了那么许多了。重新调节偏置电流：来复管1.5毫安，输出管18毫安。试听有台，就安装入机壳之中。此时电路系统的安装过程完工。 四节电池盒无法安排：  改变电池数目，重新安排以后  接下来又回到表面功夫。我先找了两个小旋钮用在调谐和音量电位器上，结果怎么看怎么不顺眼。原因在于：1，调谐旋钮太小。2，缺少一个刻度盘。于是先解决刻度盘的问题。而要解决度盘，先要决定刻度。我贴了一张纸，并在旋钮上固定了一小条塑料片作为指针。配合高频信号发生器，一点一点地定下各个频率所对应的位置。见图。不过我的PS水平实在是太烂，没有办法整理出一个可看的度盘，于是感谢不练先生，又得到了他的帮助，于是有了如下的度盘。我把这张图调成黑白以后打印在一张白卡纸上，用胶水贴在面板上。我又换了一个那种老式的尖头旋钮，这时候看起来开始像点样子了。 用信号发生器对刻度：  打印用的度盘图  到此全部的制作过程完工。因为要去学校了，没有来得及做收听成绩的试验。我把这台收音机带到了学校，在11日晚上到教学楼楼顶上做了收听试验，结果相当的出乎我的意料！我在收听的时候严重觉得需要缓动的调谐装置，因为电台实在是太密集了！尤其是频率高端。因为用的是直线电容量的可变电容，因而高端的电台尤为拥挤。实在难以想象，就是这样一个简单的电路，单用磁棒可以听到的电台就有19个之多，还不包括因为调谐不够精细而滑过的，并且在频率的中低段也有不少台。我甚至能在山东淄博听到浙江杭州的电台，当时直觉得不可思议！不过在频率的高端因为有三个强台，因此这一部分反而会有夹音。 收听成绩部分： 收听条件如下：单用磁棒，收到台的时候调节再生线圈位置使得接受情况最好。音量开到3/4大处。收听情况都是可以听清内容，但是有些音质较差，这是再生机接近临界时候的通病，没法避免。另外磁棒线圈在旅途中移位，我又没有耐心在买药中等待台号以及频率的播报，因此给出的频率数只能是在刻度盘上的大概数字，我用内容做了一些补充。 1，560KC，播放相声许久 2，570KC，山东广播经济频道，轻微重音。 3，590KC，声音抖动并有夹音 4，620KC，中央台经济之声 5，630KC，中央台中国之声，有重音 6，650KC，一个卖药台，其中的电话区号是0371，应该是河南的台 7，690KC，弱 8，700KC，讲关汉卿的生平 9，710KC，又是中央台经济之声 10，720KC，卖药台，弱 11，770KC，卖药台，很强，区号0531，济南的台 12，800KC，几乎不可辨，夹音很重 13，860KC，播报新闻，弱 14，880KC，山东人民广播电台，有重音 15，890KC，弱 16，900KC，报FM95.4 杭州电台新闻谈话台，这个电台居然可以相当清晰的听到！惊讶 17，1036KC，中央台中国之声。我知道这个台的准确频率 18，1100KC，评书节目 19，1200KC，连续播放音乐，强 (责任编辑：admin) |
