简单高效的混合式收音机

时间:2013-03-06 17:19来源:www.crystalradio.cn 作者:林间小溪 点击:

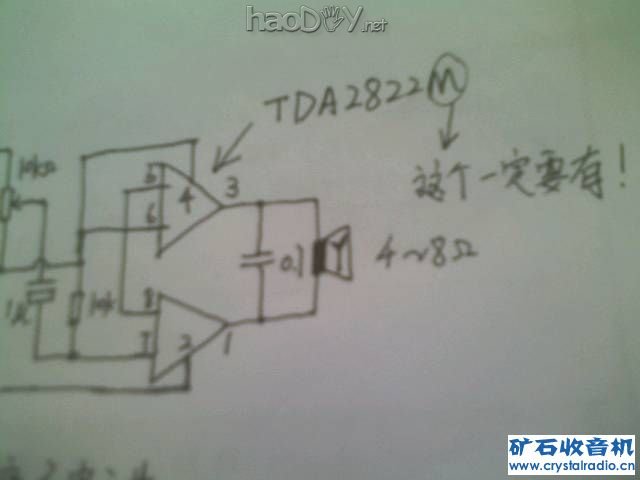

经过两个晚上的奋战,终于做了自己的做作品,典型的636单管加后级TDA2822M低放,BG1用的是从坛里邮购的3AG1C,检波管本来想用买来的透明的2AP9,但是效果太差,最后还是从旧收音机拆了两个国产黑色的2AP9. 低放还是选择TDA2822M,后缀一定要加M,这才能保证
经过两个晚上的奋战,终于做了自己的做作品,典型的636单管加后级TDA2822M低放,BG1用的是从坛里邮购的3AG1C,检波管本来想用买来的透明的2AP9,但是效果太差,最后还是从旧收音机拆了两个国产黑色的2AP9. 低放还是选择TDA2822M,后缀一定要加M,这才能保证是原装进口,不加M的国产货害死人呀!至于LM386这个我用不惯,用LM386做的音质不好,而且电路有点复杂

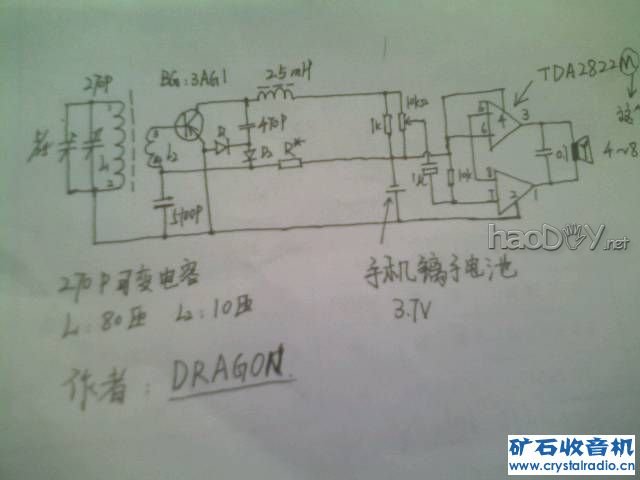

典型的636加TDA2822M

简单高效的混合式收音机






简单高效的混合式收音机






简单高效的混合式收音机






简单高效的混合式收音机

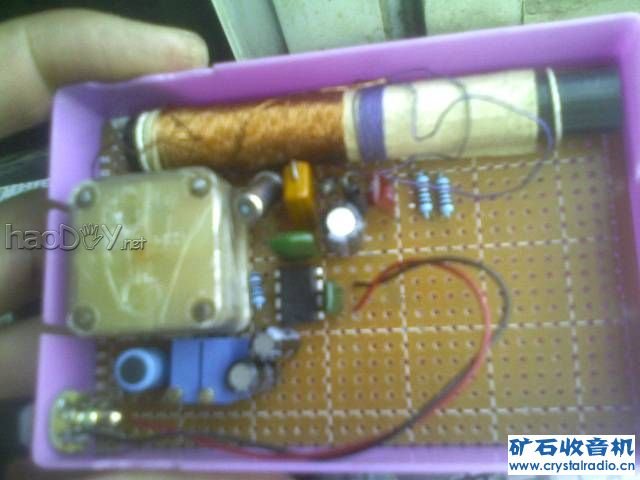

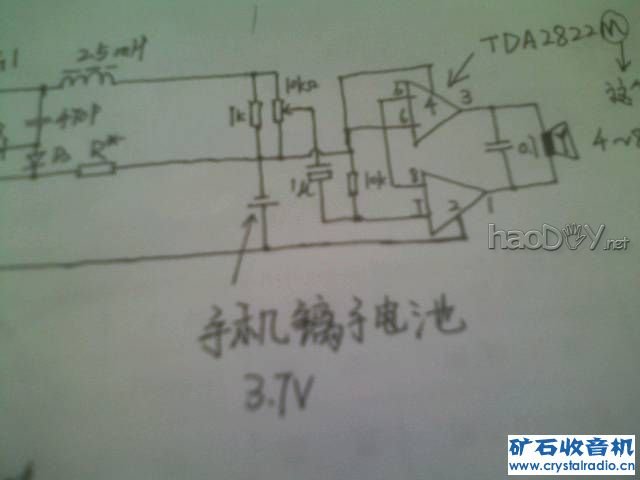

由于没找到合适的手机电池所以为了不影响美观,牌照的时候将电池去掉了。

简单高效的混合式收音机
