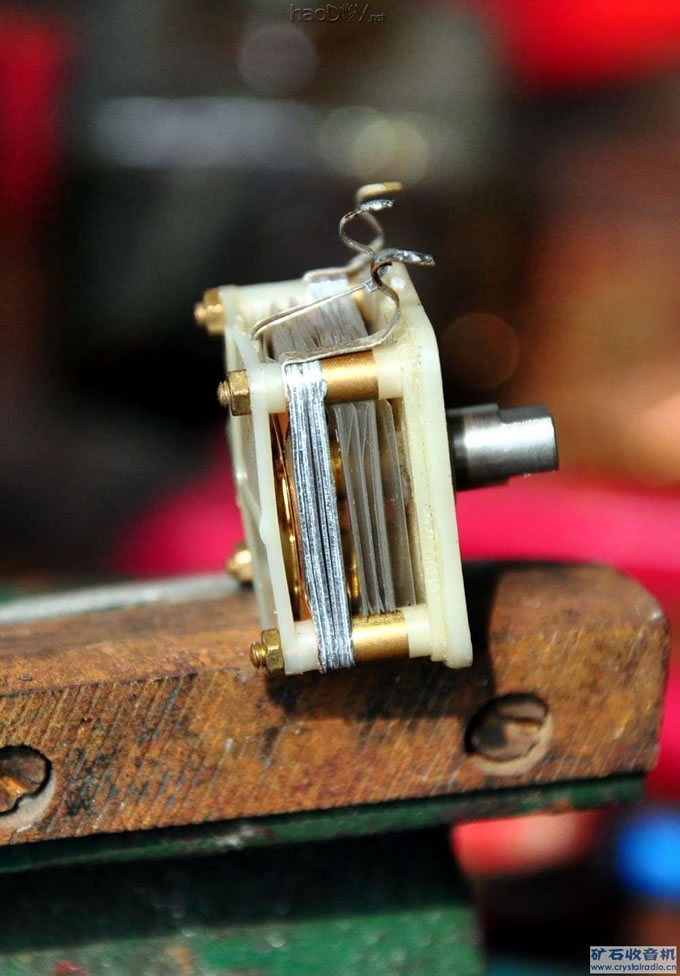

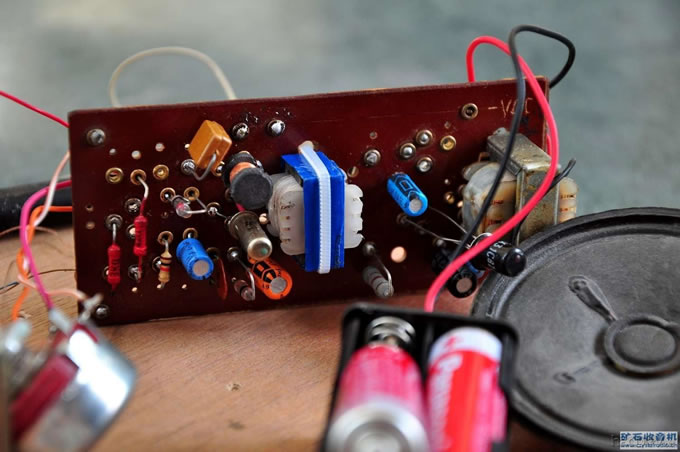

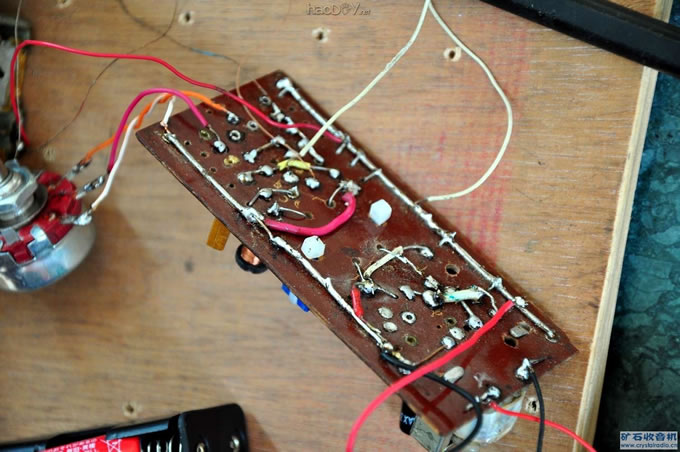

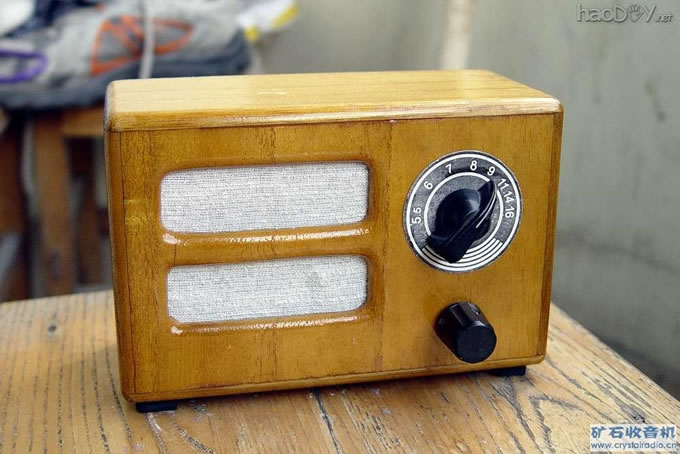

正面：  背面：  末级调节花了不少功夫，最早采用了绿点的3AX81，结果放大倍数不足，在本坛各位前辈的指点下，改用紫点的3AX31,本应该采用放大倍数更高的灰或者白点管，可惜没有，用紫色的也差不多了。起先以为看了帖子，认为电流较小时增益较大，遂调节此级的集电极电流到10mA，然而收听的时候发现有失真，将电流表串入电源时，发现音量开大表针就发生跳动，这乃是工作点选择不当的表现。试着增大电流，直到20毫安以上时，大音量失真才较小。请教了不练先生，认为电流调到这么大不妥，不如选择15毫安为好，可以为弱台留下储备。遂调节到15毫安。不过此时如听强台，只能减小音量，否则失真较明显。 来复再生的部分调节比较容易，我是这样做的，因为这个电路的音量调节是利用改变来复管偏置实现的 故把音量电位器放在中点附近，取消再生，调节R1*使得来复管的IC＝1mA，调节音量电位器可以发现集电极电流在0.6-2mA间变动，连接调节缺口，加上再生线圈，此部分完成。 测试再生检波级的时候有一点花絮，原来试听时觉得很奇怪，因为旋转双连，喇叭中的发声并没有什么变化，以为是不能收音，反复检查了电路没有问题，移动再生圈的位置也能起鸟叫声，就是无台。我装过好几台来复再生机，这个情况还是头一次见到，实在是百思不得其解。看到磁棒和线圈，觉得换一根长磁棒或许会有改观，于是找了一根200毫米的中短波磁棒替代了原来的100毫米中波磁棒，结果在移动线圈在磁棒上位置的时候，意外地居然听到了广播声。检查发现，居然是使用的密封双连有问题，动片组顶部的螺丝松动，整组动片都没有跟着轴转动，这样能受到台，太阳都要从西边出来了！遂弃用之。别的密封双连也有但不敢用了，先不管覆盖情况，找出一个360P的空气双连接上，调节双连，台一个个都冒出来了。调节再生线圈位置，再生情况尚可，当然低端还是要弱一点的。图上是有问题的密封双联。有此可见，业余家在制作的时候，认真检查每一个元件，因为常用到出厂多年的产品，这些元件很有可能在长期的保存之间，已经发生问题，先做检查可以减少很多麻烦。出问题的双联留图存照  机壳制作和总装部分： 先上一个外观图，整机外观见图。

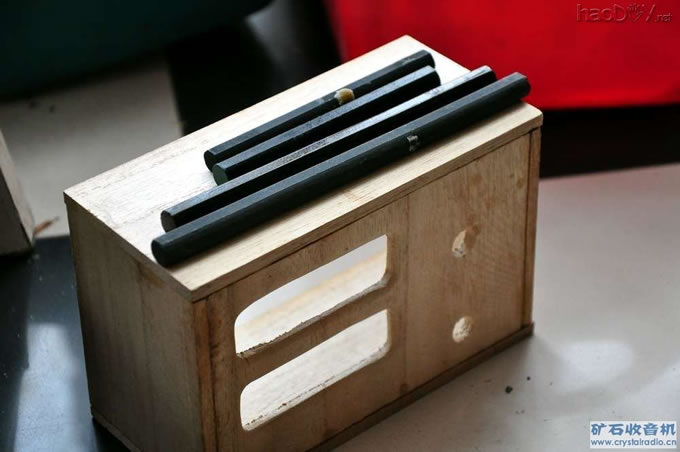

上次实验的那个两管机电路搭好以后，与其直接相关的下一工序就是需要一个合适的机壳。我这次用的是自己制作的一个木头的小机壳，尺寸是156×100×75毫米。 机壳的材料倒是现成，是某一次在淘宝购买的桐木型材。经验也有一些，一方面得益于小时候在航模制作上的经历，再者就是假期开始的时候制作的阻抗匹配组件。简单比划了一下就开工粘合了。但是就是这样的简单比划，险些导致后面的不良后果，具体后面详述。 先在纸上大致画出面板的布局，我在此处参考了满洲国时期廉价再生机的面板布局，用的是中间有横档的方形喇叭窗，直接调谐，上面是调谐钮，下面是带开关的音量电位器。把图样复制到木板上，开始加工。裁四边木条的过程很简单，量好尺寸，用美工刀就可以搞定。制作面板的时候，先在边上的弧形部分用Φ10麻花钻打孔，再加工直线部分。我在此处犯了点错，先验的以为桐木也可以用凿子加工，于是就把凿子磨磨，直接开工。结果第一锤下去就只有大叫后悔。原来桐木因为木质疏松的原因，凿痕旁边的木材会因为被拉扯的缘故而整块掉落，也就是说，凿痕不是一条线，而是一片区域！当时真的连放弃的心都有。没办法只好扩大一点喇叭孔的区域以绕过被破坏的部分……其他部分还是用美工刀搞定，这种5毫米厚的桐木板看起来厚，但也还是切得动的。这样加工过有的边缘相当粗糙，并且不直，可以用齿纹较粗的锉刀修整，打直喇叭孔的轮廓，并倒出圆角。倒圆角时可以先在外面画线以确定倒角的范围。倒的时候要留意，各边倒的均匀才好看。 备料完成以后就开始粘结。我采用的是一种叫做504的双组分胶，应该是类似于哥俩好的一种，固化以后的很坚硬，可以被打磨，并且粘度合适，一方面可以用来粘结，也可以用来补一些小缝，部分起到腻子的作用，具体使用法见后。每一次粘两边，一块顶板一块侧板。材料上胶，对好以后用重物压住，过一夜以后便相当牢靠了。粘好后的情形见图。四边在粘结的时候可以稍留一点点余量，可以在打磨的时候去除。  这个时候我就在筹划内部的布局了，首先是几个大件，磁棒，双连还有喇叭。磁棒我找了找，有几种，100，120，160的，都不合适。我再翻，结果找到一根140毫米的！面板宽度是145毫米，这根磁棒正好可以放下略留一点点边。调谐用可变电容原来预计使用一个270P×2的密封双连，把这个想法跟不练版主说了交流了下，他以高Q计，问我有没有那种250/290P的密封双连，这个我正好有，遂取来。比划的时候，发现当动片全部旋出的时候距离磁棒很近，担心影响Q值，于是将磁棒向后移动到接近后盖的地方，和双连距离尽可能远，并且固定用的木方还可以兼做后盖的限位。实践表明，灵敏度和选择性并没有受到太大影响。喇叭需要高灵敏度的，但是这种形式的喇叭现在显然已经很少生产，只好先用一般形式的凑合下。去跑了跑市场，最后看到一个3寸的喇叭，带磁屏蔽，屁股也不太大，就以5元拿下。那个喇叭标榜夏普，后面有很模糊的印字。不过对于我这样的人，啥牌子都无所谓，好用就行。 (责任编辑：admin) |
