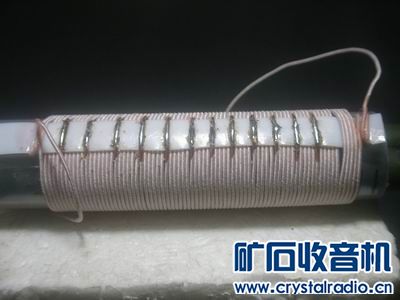

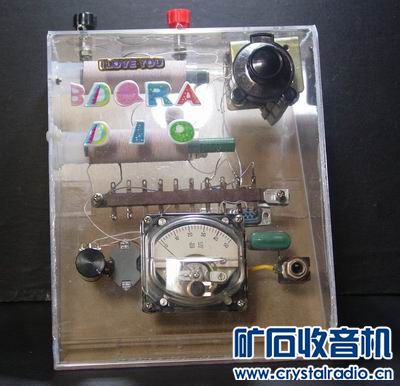

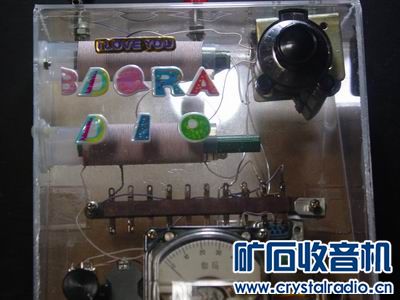

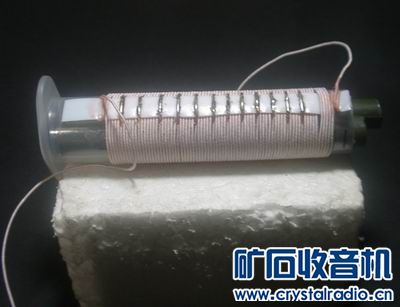

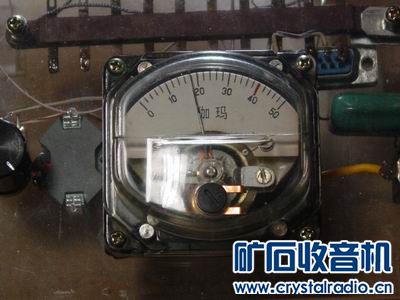

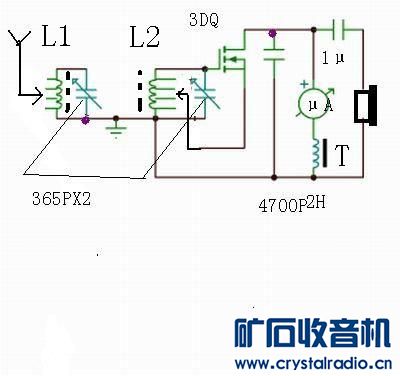

平常的双调谐3DQ机要绕4个线圈，这里采用抽头线圈省去麻烦，而且效率提高。 1，线圈制作：骨架用20mL针筒，用0.04X175股人造丝李兹线绕70T，绕时垫上一条聚四氟乙烯或青壳纸，每5T把抽头绕在上面，抽头上锡：用电烙铁直接焊便可。见图。 将一支160mm的中短波磁棒从中间锯成两段插入针筒中。L1、L2制法相同。   2，T是任何电感，电感量约2-5H（如晶体管机输入变压器初级）。 3，外壳：这里采用亚克力机壳，加工容易。    4，双调同步调整：这点很重要，先把天线加在L1的中间抽头上，接上地线，在另一个抽头接上一个二极管+极，-极接在微安表+，微安表-接地，转动可变使本地台电流最大，然后保持可变的位置，将二极管+极拆下接到L2一个抽头上，移动L2的磁棒使电流最大，此时同步调好。将两个线圈的磁棒用热熔胶固定 (责任编辑：admin) |
