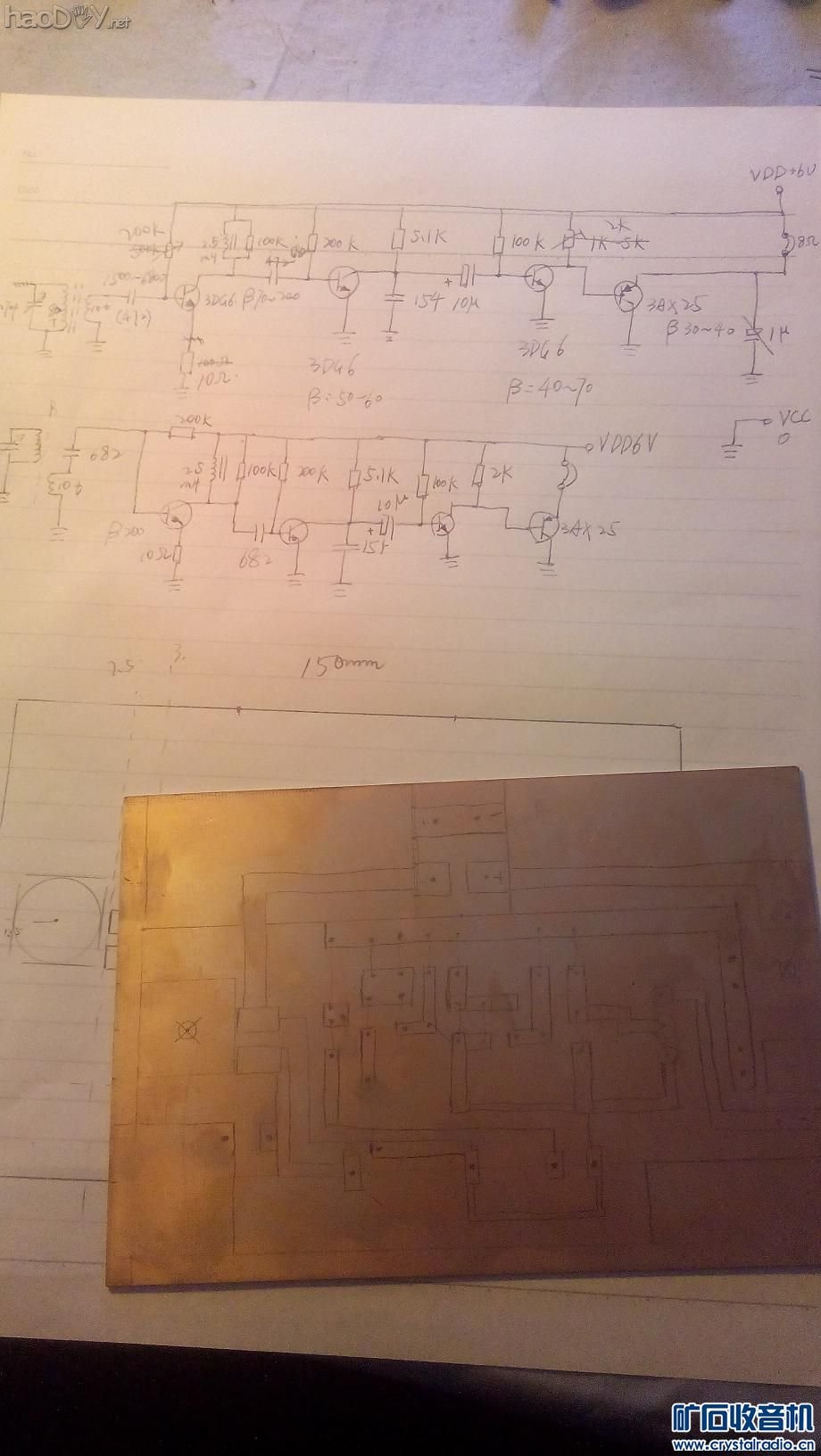

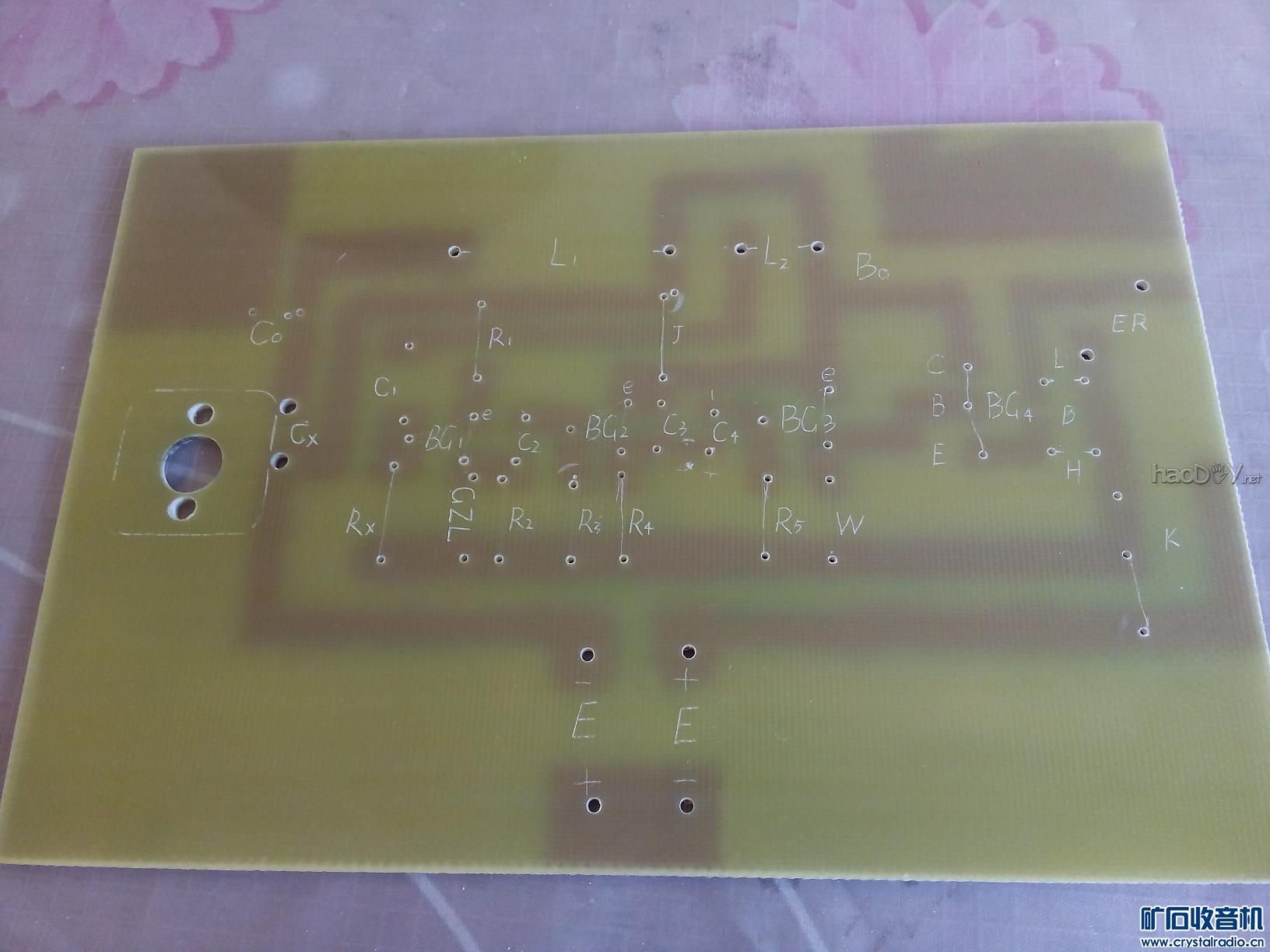

腐蚀完的板子，钻眼

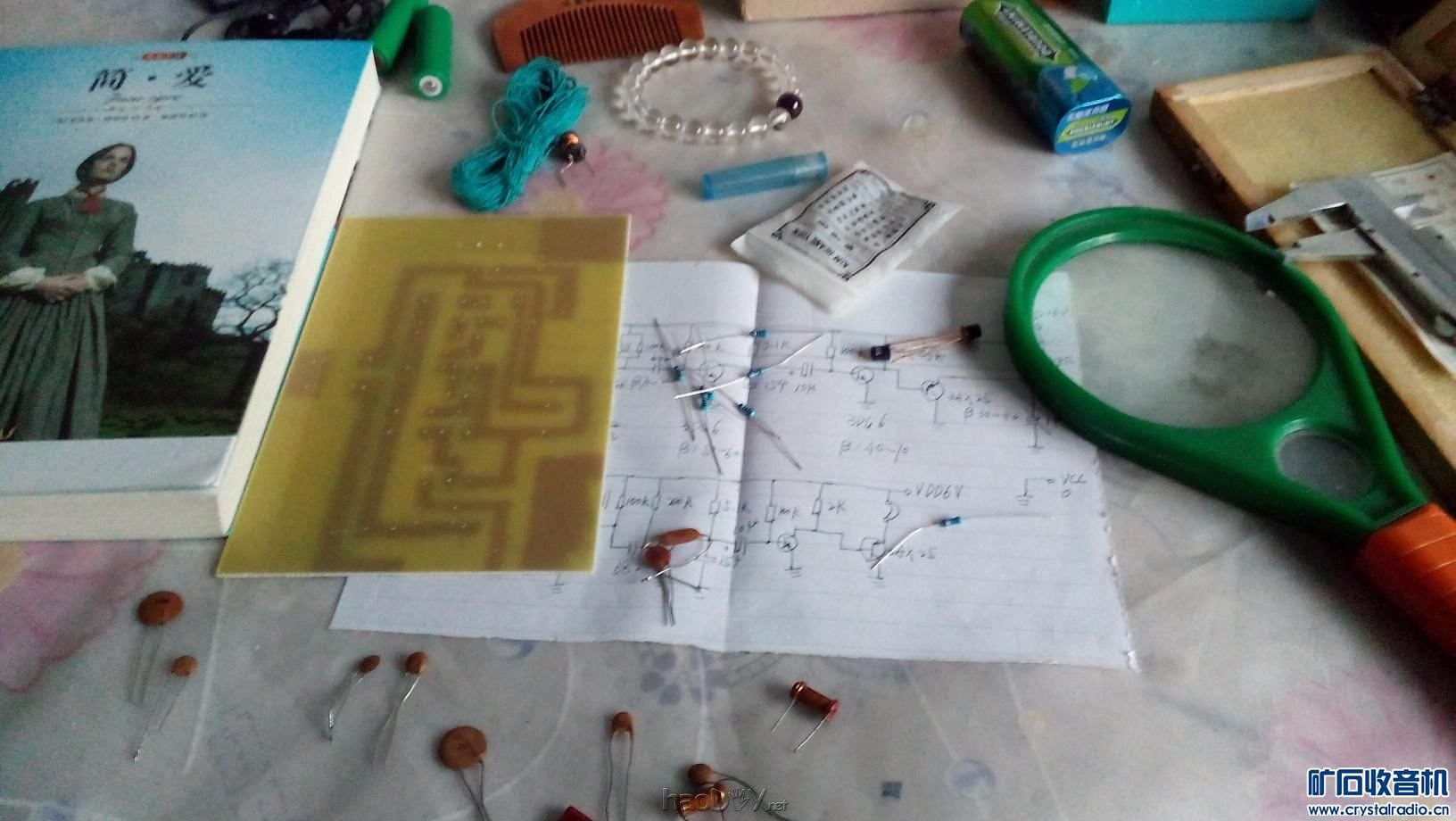

选择元件

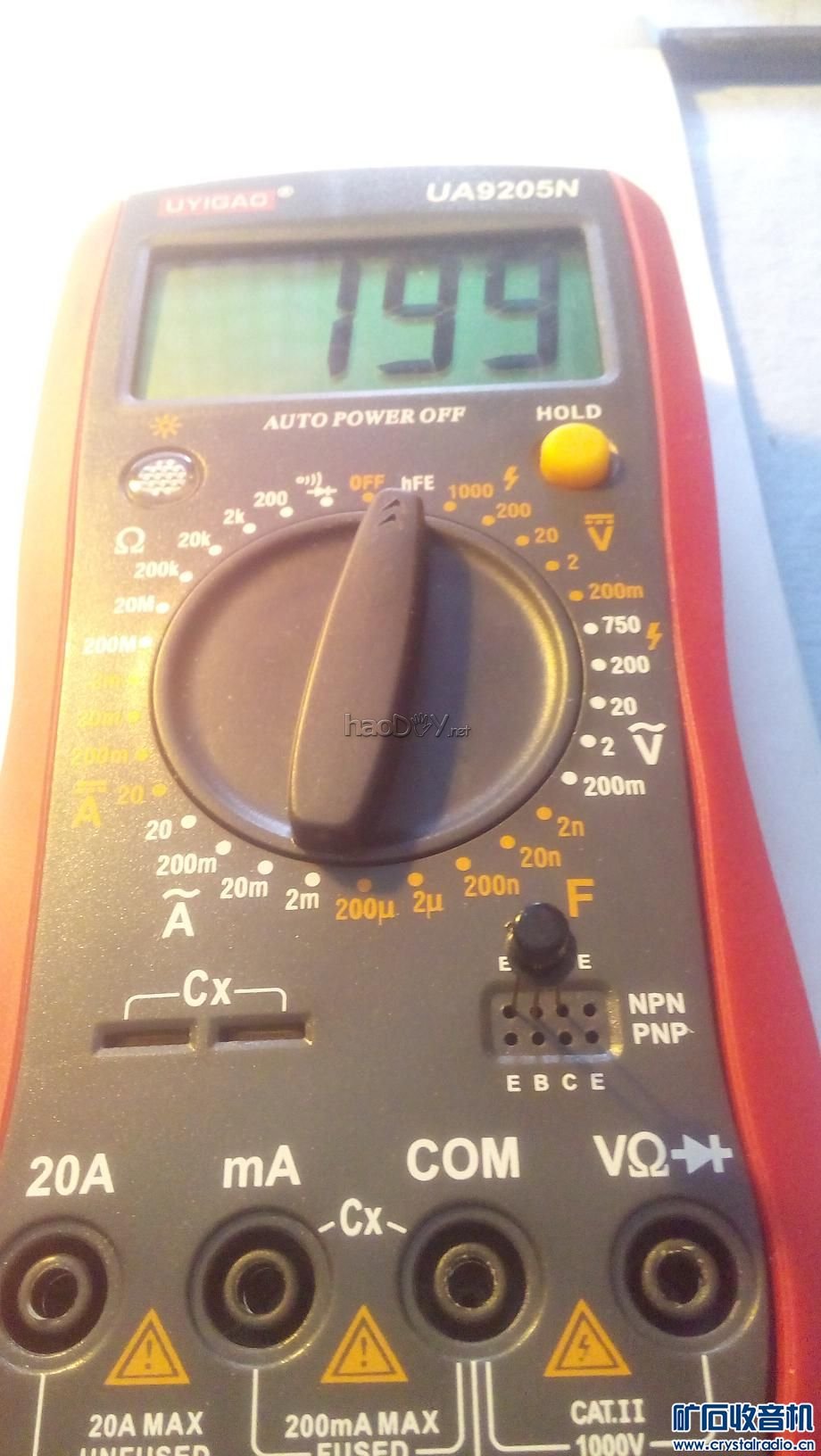

测试，这是第一级管3DG，放大199有点恐怖

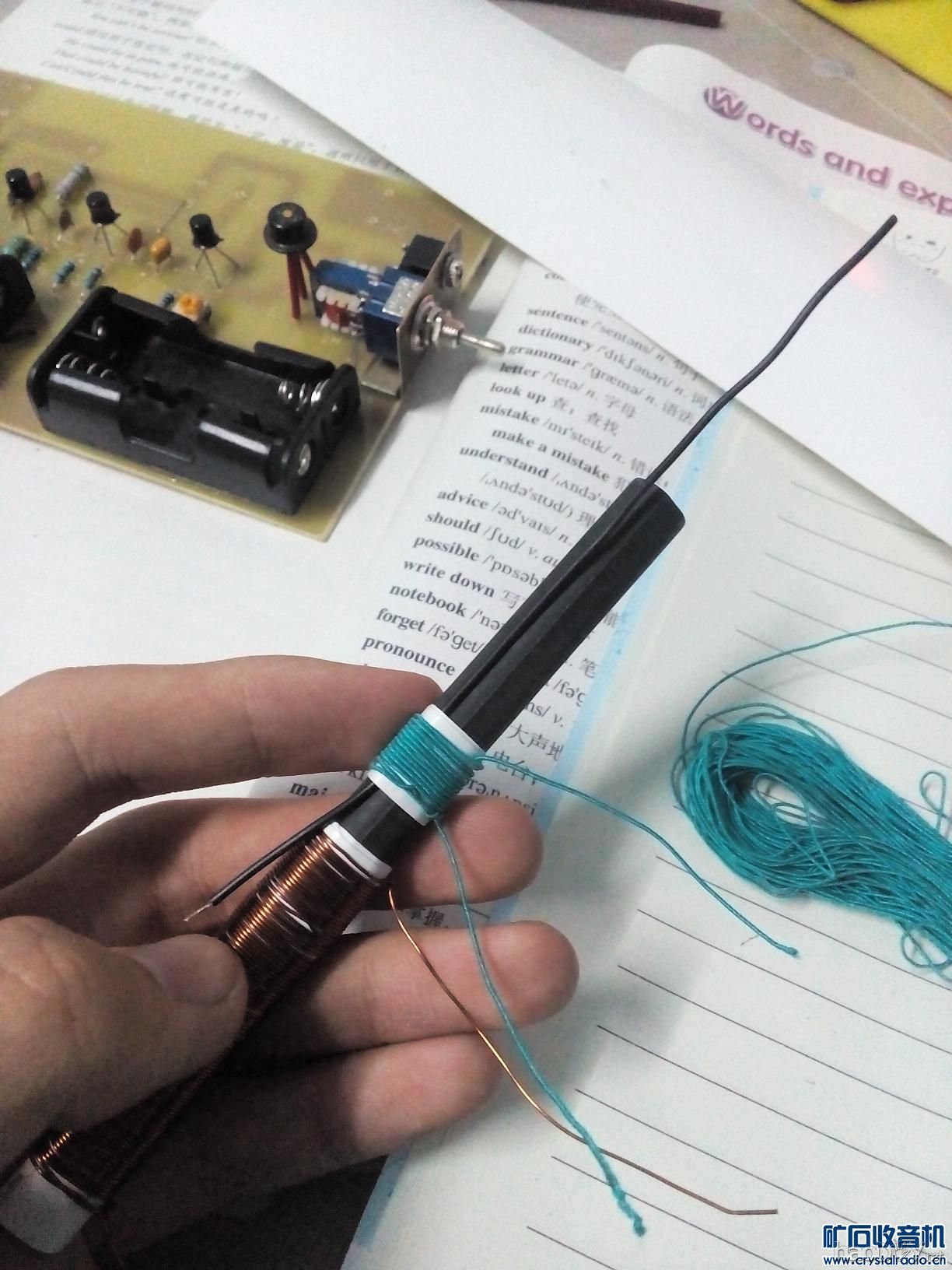

绕天线，初级为了节约成本，选用实心铜线，次级为保证效果和音量，采用28股李兹线

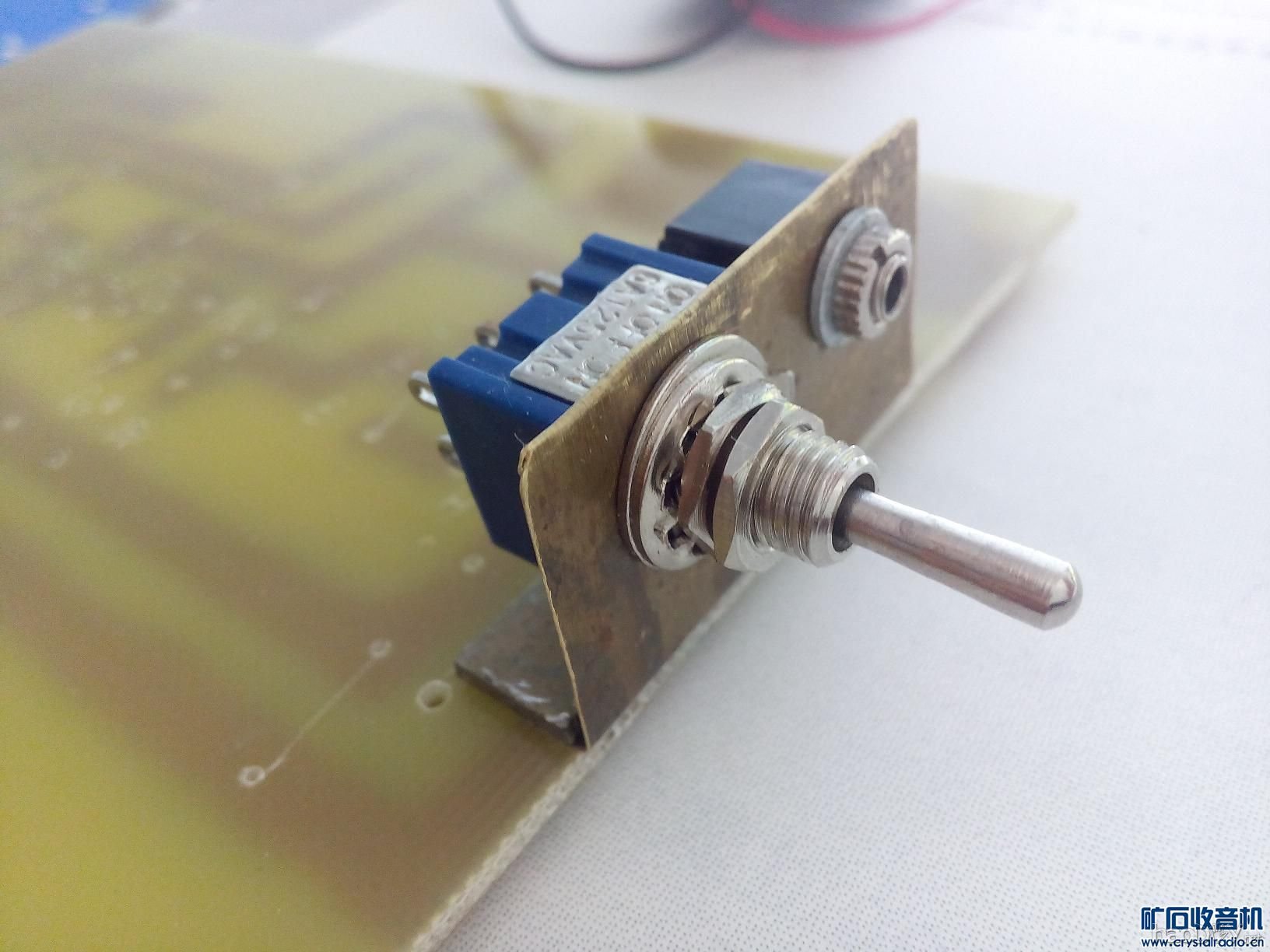

铜片作为小型面板，安装开关和插座，为保证稳定性和机械动作可靠，开关和插座分离

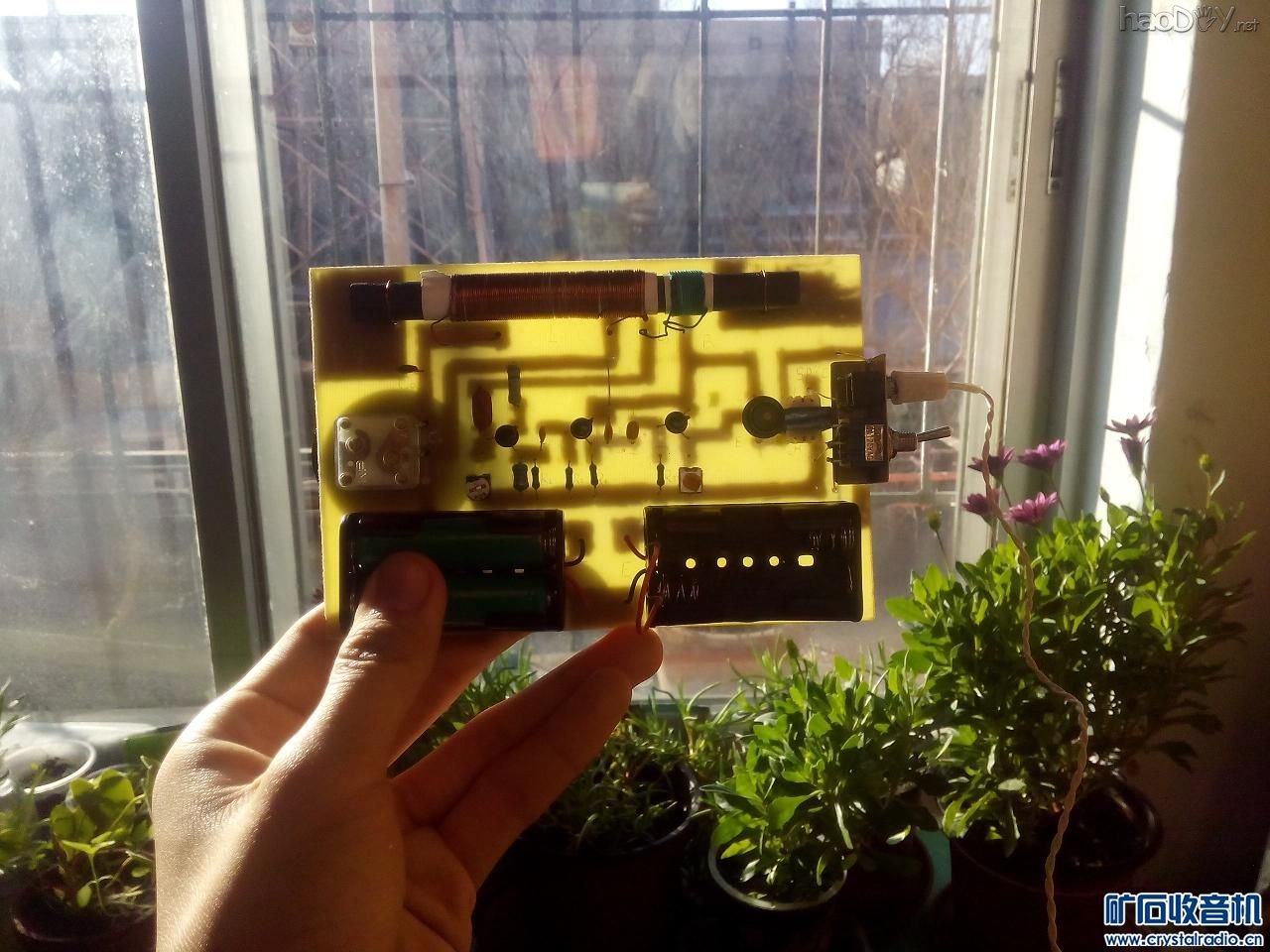

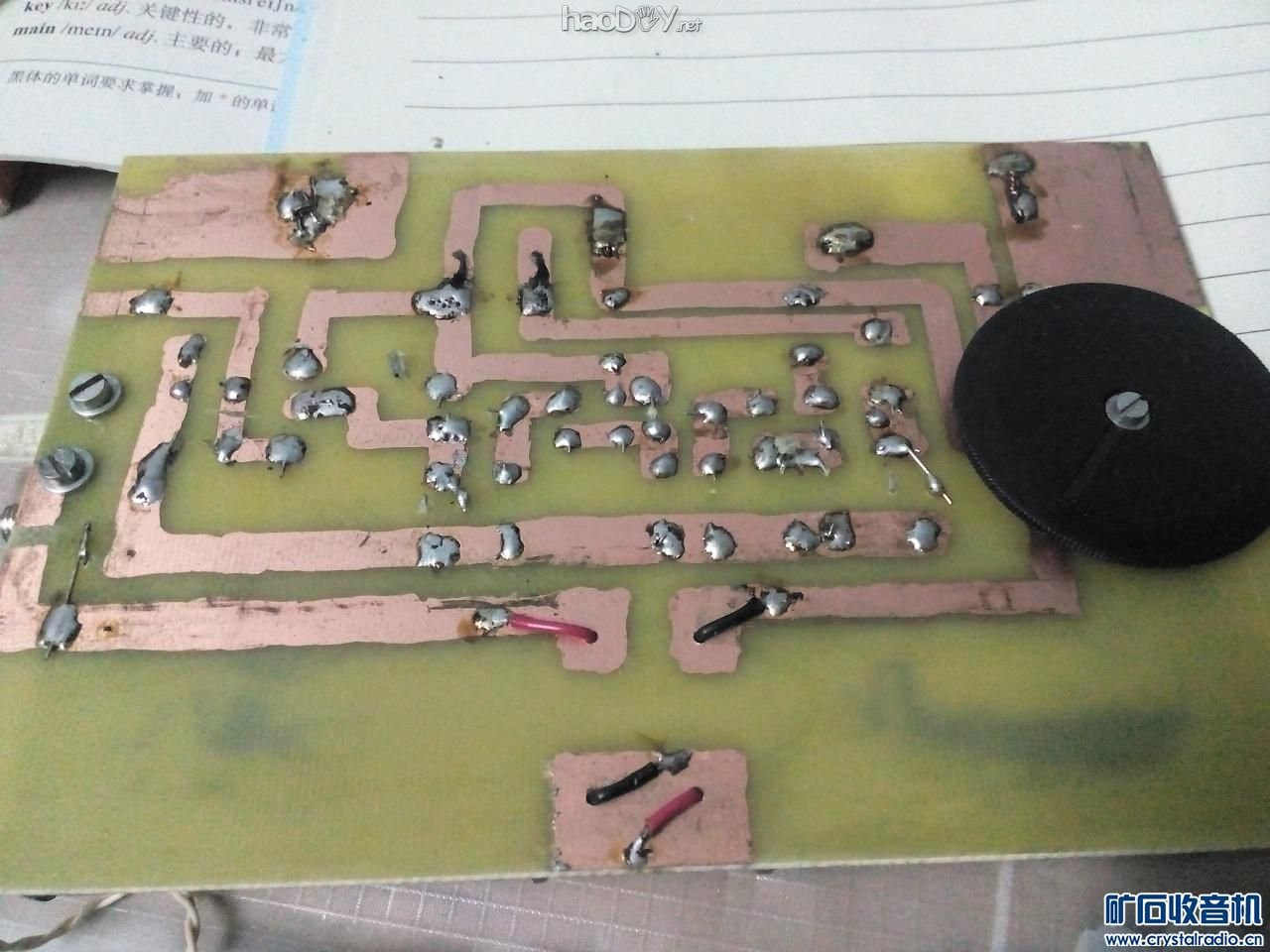

焊接后的背面

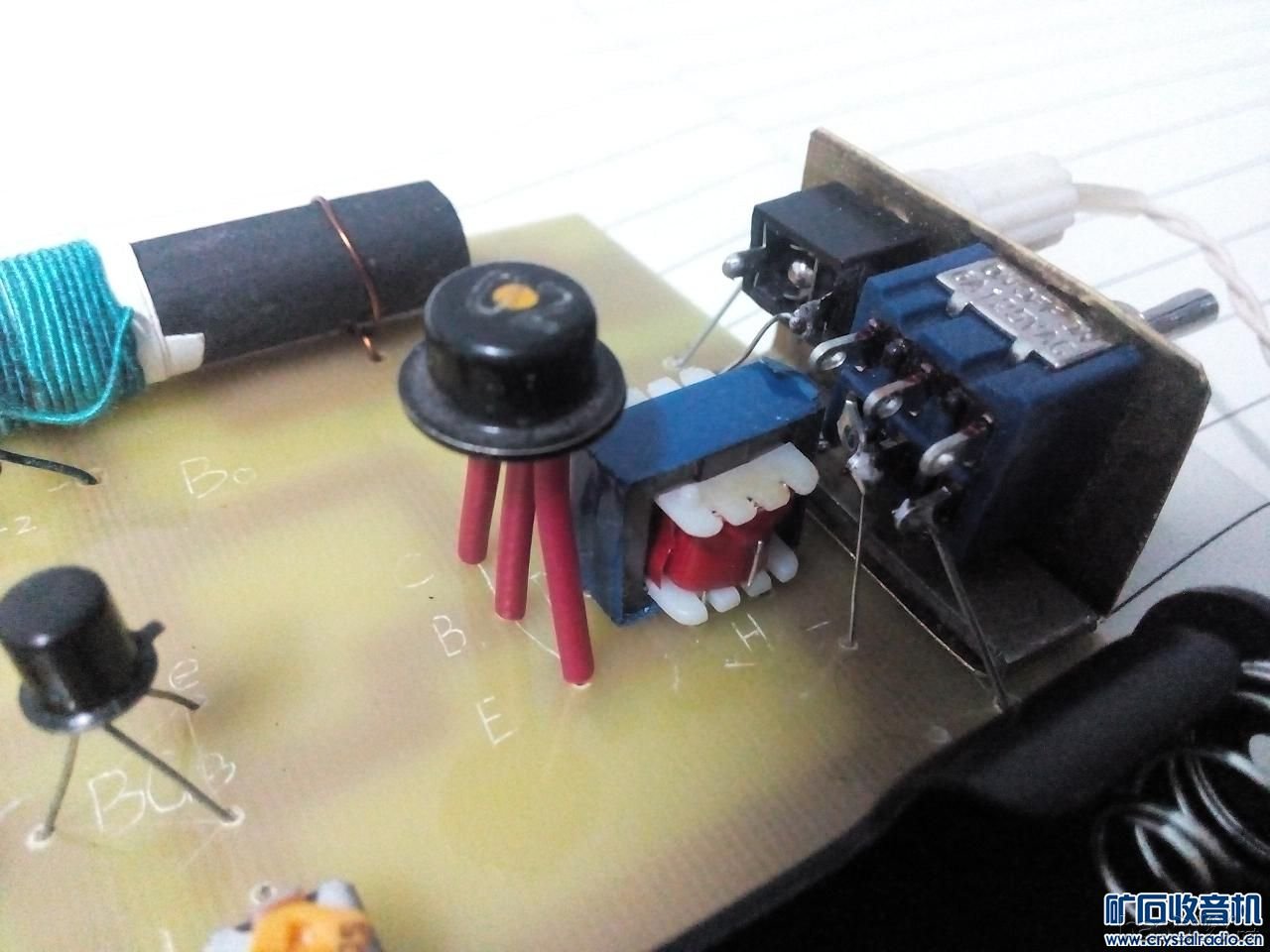

最后一级是3AX25，1966年产，放大28，漏电较重，作为甲类发烧友，将最后一级电流增大到15MA，保证效果，变压 ...

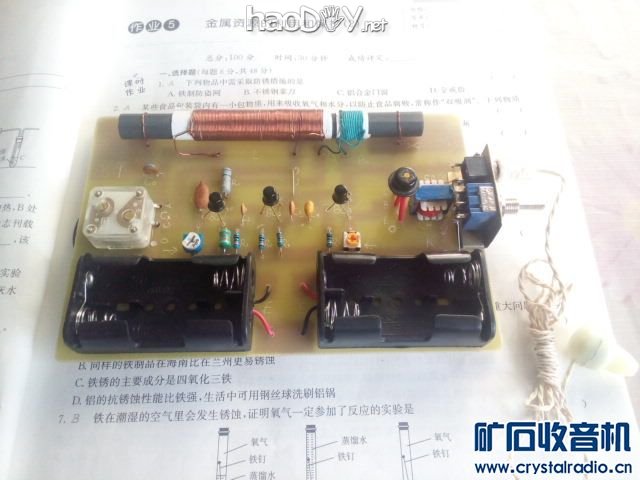

装完的整体效果


朦胧之中，童年味浓。



经典电路都是一个3AX加一个舌簧喇叭，不过有的电路系于输出功率和效果，并不适合听喇叭，听耳机效果更好的。 我这个是直放，没有来复效果好，所以听耳机。

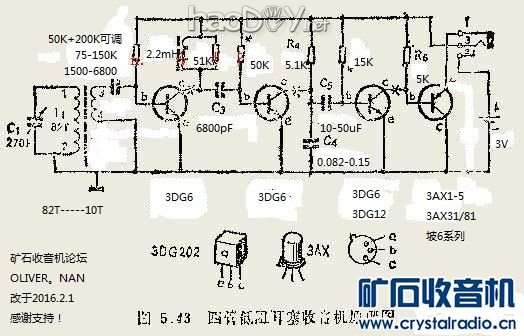

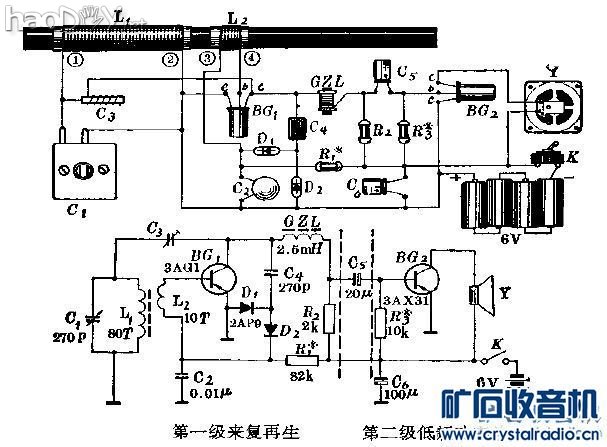

摘自他人矿贴的电路图
