在收音机IC种类众多，性能，价格，特点，也有很大差异，考虑到大家自己动手焊接，制作线路板等

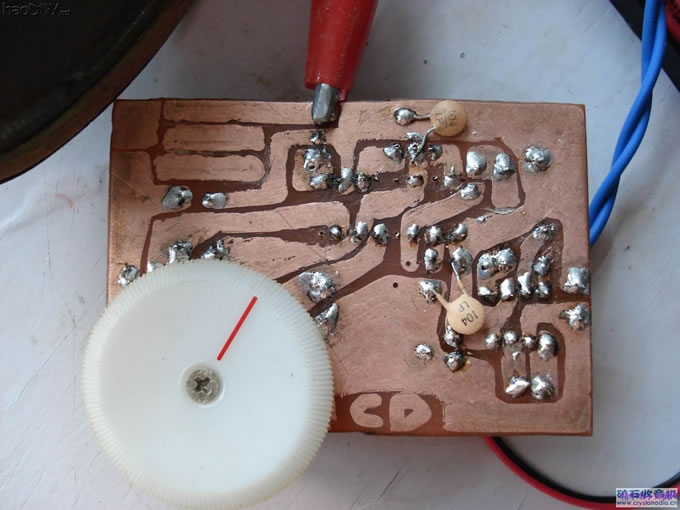

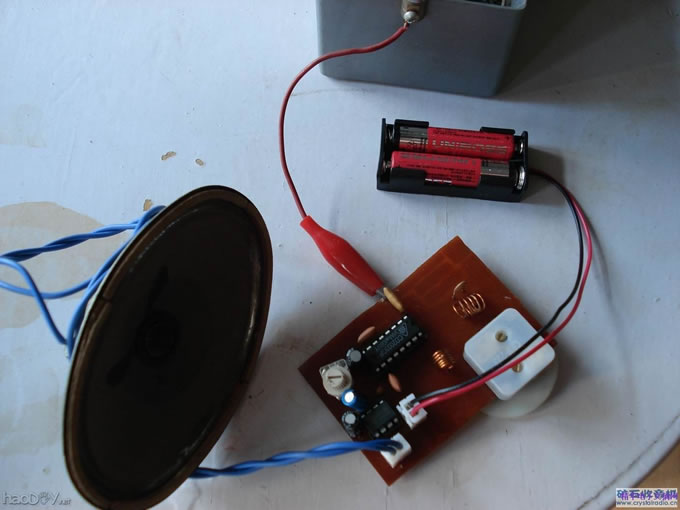

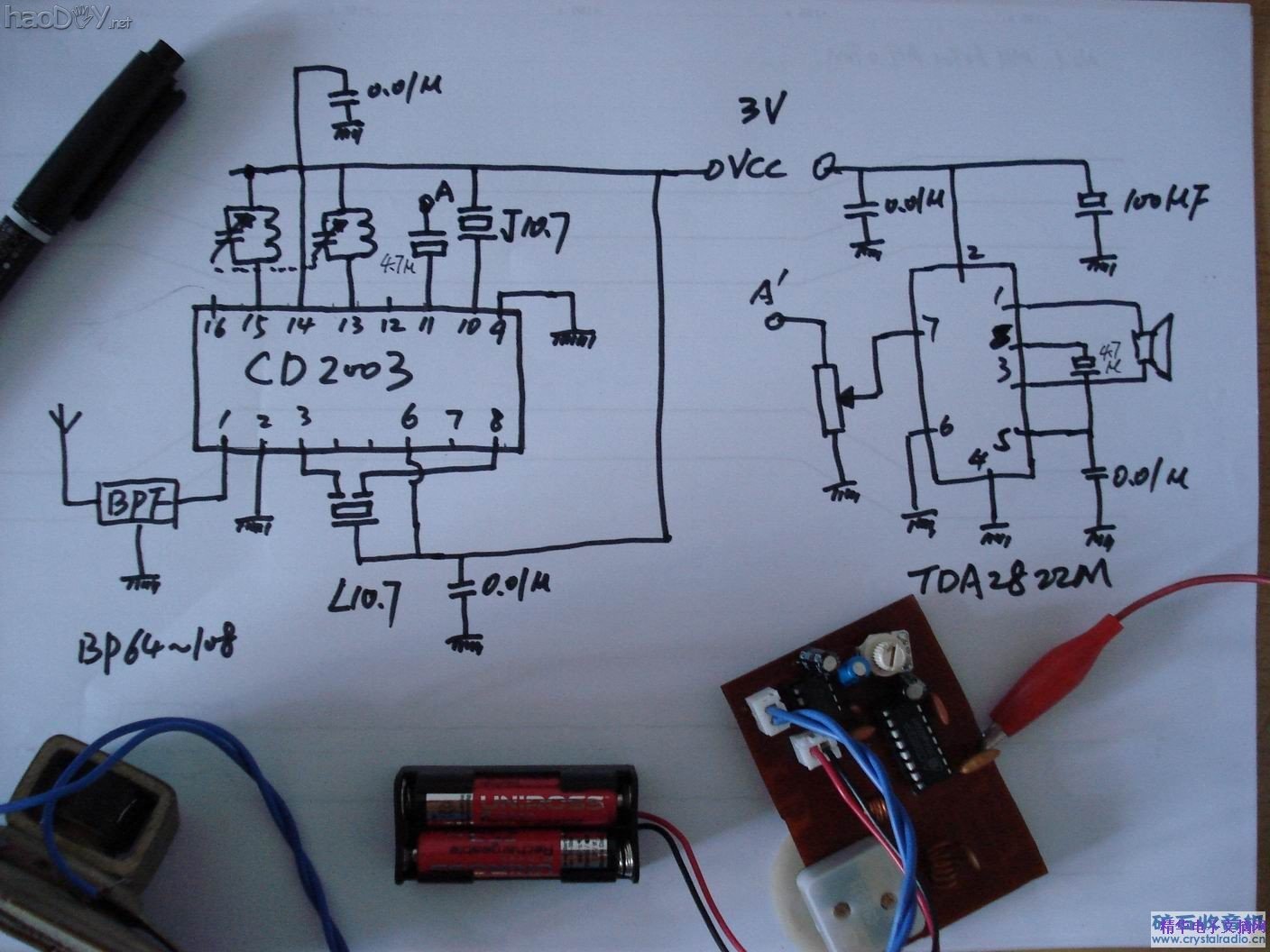

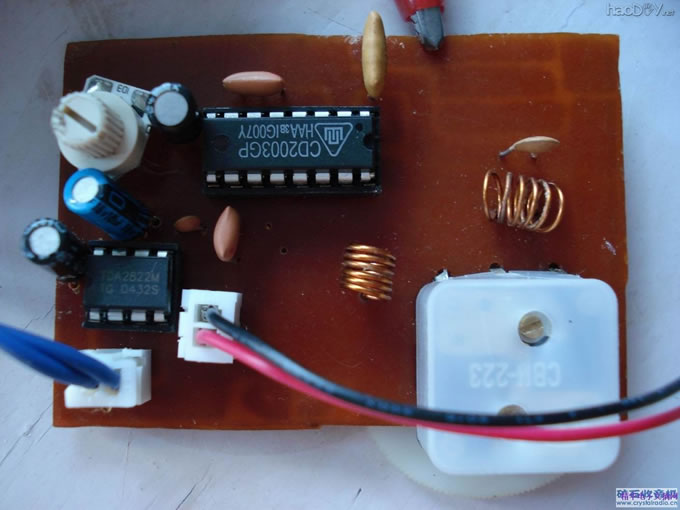

原因，推荐一款直插IC，工作电压低，性价比高，外围电路简单，制作的调频收音机，只要焊接无误， 不需要调试，转动可变电容都可以收到电台。 图中可变电容选用CBM223F，2*20pF，两个线圈的数据均为直径0.5MM漆包线在5MM直径的圆棒上绕6T，实 物为两节7#镍镉电池供电（2.5V）因此对电解电等容等**元气件都无耐压要求。如果BPF没有的话，可 以直接用个1000p的瓷片电容取代，陶瓷滤波器和陶瓷鉴频器都选用红色点标记，安装时尽量靠近IC管脚 。天线可以用软导线线代替，越粗越好。那几个0.01uF的都是瓷片电容，0.01uF~0.1uF都可以，本人就 是拆旧件用的是0.1uF. 调试时先安装TDA2822及其外围电路，通电用手触摸7脚，喇叭中应有很大的交流声。然后在安装CD2003 和周围元件，通电后都可以收到电台，只需调整两个线圈的松紧，是之可以差出中频，声音最清晰洪亮 ，同时还要调整频率覆盖。 本人实验将MP3耳机直接接到A点，能够清楚听到广播，省去功放部分，换成可调音量的耳机就可以使用 。这样使电路更为简单。制作时，RF线圈（15脚）和本振线圈（13脚）分别为4T，5T可以收到对讲机声 音，好象是天津机场的频率，背静躁声有点大，但通话声音可以清楚听到，有兴趣的朋友可以试试。另 外，在两个线圈两端分别并联10到20PF电容，线圈圈数适当减少，可能会更好些。 本机也存在一些问题，调整音量用可调电位器我选用的是10K，但调整起来音量调不下来，都要调到底， 音量才消失，可能是CD2003音频输出比较强吧，建议换用比10K更小的电位器。 有什么问题请大家提出，共同探讨，并希望矿坛人气越来越旺，爱好者越来越多！ 本人自己制作的电路板，奇丑无比，大家不要见笑！
