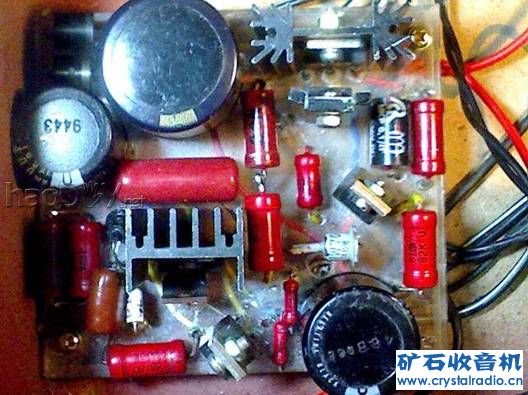

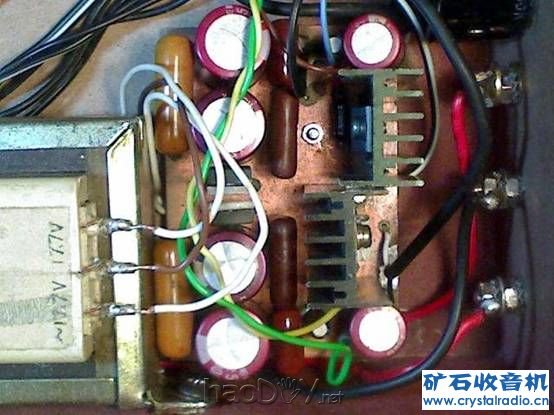

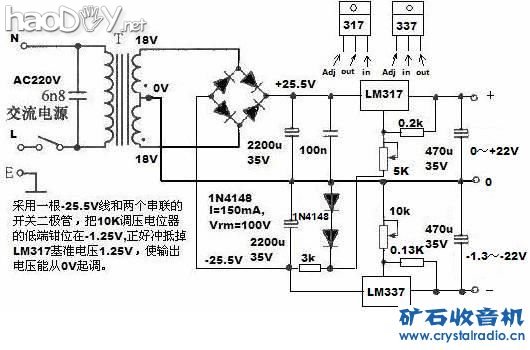

查参数手册，调整管T2（BU508A）的βmin=6,推动管 C3175βmin≥10，复合管βmin=6×10=60，Ib2max≥Iomax/βmin=100/60=1.67mA 流过R2的电流I2= Ic1＋Ib2max=1.5+1.67=3.17mA，取3mA； 用前述相同公式计算得： （350－24.7）/3≤R2≤（313－100）/1＋0 81.3K≤R2≤213K， 由于R2同时又是取样放大管的集电极负载，为使有T1较大的电压放大倍数，从而得到较高电压调整率，取200K。 功率3mA×3mA×200K=1.8W。用2W金属膜电阻。 4、测试带负载能力 输出电压100V，接1K负载，Io=100mA时， Vi=268V，R2上的压降VR2=166V，⊿U =100V－99.9V=0.1V，电压降0.1%， 输出电压24.7V，接0.218K负载，Io=113mA时， Vi=261V，R2上的压降VR2=235.8V，⊿U =24.7V－24.61V=0.09V，电压降0.36% 手头没有覆铜板了，稳压电源装在一块透明塑料板上，背面采用搭棚焊接。  （2）-1.3V～-23V和0V～+23V可调稳压电源。 其中0V～23V直流可调稳压电源用于给复合管（如EABC80、EAF42等）中的二极管加阳极电压Ud。电压从0V起始可调是为了测试二极管的起始特性。起始特性优良的二极管在屏压0V就有微安级屏流，屏压0.01V～0.05V左右就开始导通，产生mA级电流，这种特性在用作检波和鉴频电路时是非常重要的，可以提高收音机接收弱信号的灵敏度。 -1.3V～-23V可调稳压电源用于给调谐指示电子管（俗称猫眼管）如EM34、EM80、EM81等加0V～-20V栅极控制电压，测试控制灵敏度。或者给待测五极功率管或束射四极功率管如EL34、KT88等加-15V左右的固定负栅压；负载电流较小。 电源由10多年前为音响前级放大器自制的±15V稳压电源改制而成。主要是增加电压从0V起始可调的功能。采用一根－25.5V线和两个串联的开关二极管1N4148（相当于1.25V稳压管），把5K调压电位器的低端钳位在－1.25V，正好冲抵掉LM317的基准电压＋1.25V，使输出电压能从0V起调。 LM317要求输入输出压差大于3～5V时，才有好的稳压效果。由于变压器二次侧电压只有18V，所以此电源在Vo=23V时带负载能力较差。当负载电阻Rf=0.218K，Io=100mA时，测试电源带负载能力： Vo=23V时，⊿U1=22.4V－21.4V=1.0V=4.46%，带负载能力较差； Vo=21V时，⊿U2=21.0V－20.89V=0.11V=0.52%，带负载能力较好； Vo=20V时：⊿U3=20.0V－20.0V=0V=0%，带负载能力很好。 -1.3V～-23V电源的带负载能力同上述。 电路原理图如下：  做好的电源见下图：
