Diy收音机和功放常用电子管测试仪(2)

时间:2013-05-19 15:57来源:www.crystalradio.cn 作者:linpei 点击: 次

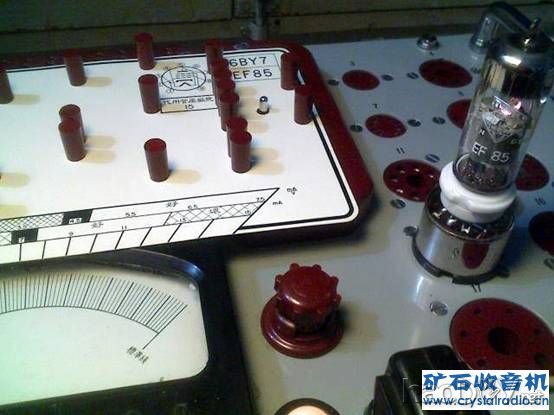

的 6K3P 和 6J4P 管脚接线制作了小 9 脚－大 8 脚转换座： 结果，用 EF85 测卡测屏流和跨导，都无测值，且短路测试测出 3 开路， 4 短路；用 EF80 测卡测屏流和跨导，表打到头；用 6K3P 测卡，表指示在坏区。这表明
的6K3P和6J4P管脚接线制作了小9脚－大8脚转换座：
Diy收音机和功放常用电子管测试仪

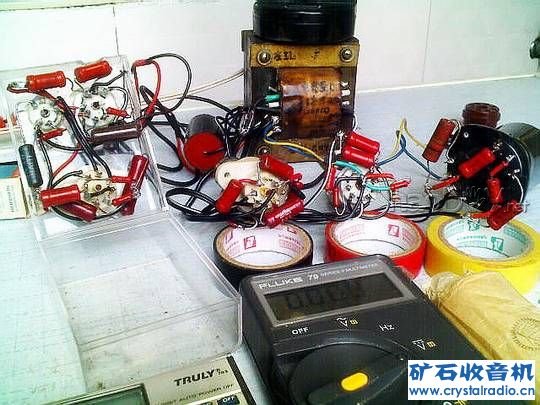

结果，用EF85测卡测屏流和跨导，都无测值，且短路测试测出3开路，4短路；用EF80测卡测屏流和跨导，表打到头；用6K3P测卡，表指示在坏区。这表明自制的EF80、EF85转换座不正确。担心再摸索下去损坏珍贵的德律风根NOS管，只好放弃自制转换座的想法，用管座搭棚焊接了几个测试座和一个测试盒，见下图：
Diy收音机和功放常用电子管测试仪


用这些测试座和测试盒测管时，必须将座子翻转过来，用万用表测阴极电阻Rk压降，用计算器除以阴极电阻值，得出阴极电流Ik；再测帘栅极电阻Rg2压降，除以帘栅极电阻值，得出帘栅极电流Ig2；最后Ia=Ik (责任编辑：admin)
