=[(109＋122＋83)÷83]×70=265V（实际相同）
当RP2为最大值RP时，输出电压UO为最小值UOmin
Diy收音机和功放常用电子管测试仪

=[(109＋122＋83)÷(83＋122)]×70=107.2V（实际相同）
2、放大调整单元限流电阻R2阻值、功率计算：
R2在电路中起着重要作用。因为R2流过的电流是取样放大管T1集电极电流Ic1与调整管T2基极电流Ib2之和，所以R2取值关系到取样放大管T1和调整管T2的工作点。先理论上设计计算如下：
Diy收音机和功放常用电子管测试仪

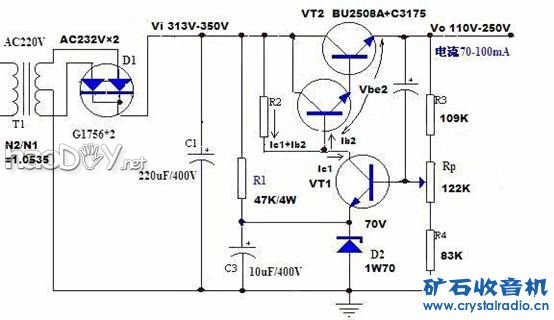

从上图得：
Vi－Vo－Vbe2=R2（Ic1＋Ib2）
设负载电流最大为Iomax,则Ib2max=Iomax/hfe
要求即使Vi－Vo为最小时，也必须有Ib2max电流流过，为此有：
Ib2max≥【（Vimin－Vomax）/R2】－Ic1min，即有：
Diy收音机和功放常用电子管测试仪

要求当Vi－Vo为最大时，T1的Ic1max不得超过最大电流，故有：
Ic1max≤【（Vimax－Vomin）/R2】－Ib2max，Ib2max= Iomax/hfe，由此：
Diy收音机和功放常用电子管测试仪

从以上两式，得出R2的取值范围：
Diy收音机和功放常用电子管测试仪

Vimax=350V（AC235V时）
Vimin=313V（AC210V时）
Vomax=250V
Vomin=110V
Iomax=100mA
输出复合管 T2的hfe=60（两管hfe都取最小值：BU2508A的hfemin=6，C3175的hfemin=10）
采样管 T1的hfe=100（小功率管的典型值）
Ic1max=（1～2）Iomax/hfe=（1～2）100/100=1～2mA，取2mA
（350－110）/（2+100/60）≥R2≥（313－250）/100/60＋0 (责任编辑：admin)
