Diy收音机和功放常用电子管测试仪(17)

时间:2013-05-19 15:57来源:www.crystalradio.cn 作者:linpei 点击: 次
测EABC80中的二极管D2_阳极电压Vd=2.5V，电流11.3mA（从手册上的曲线图查出是：Vd=2.5V，Id=10mA） EABC80的二极管D3_阳极电压2.5V，电流12mA从手册上的曲线图查出是：Vd=2.5V，Id=10mA） 测EAF42_五极管屏流5.9mA

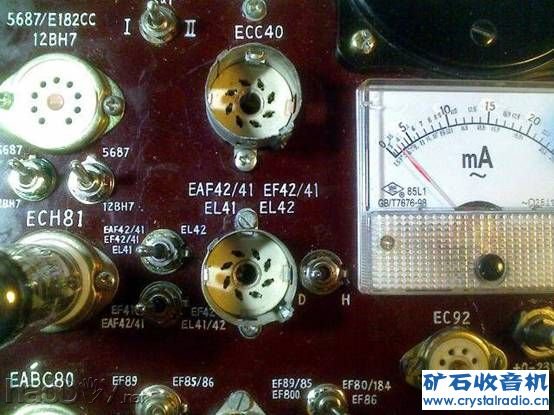

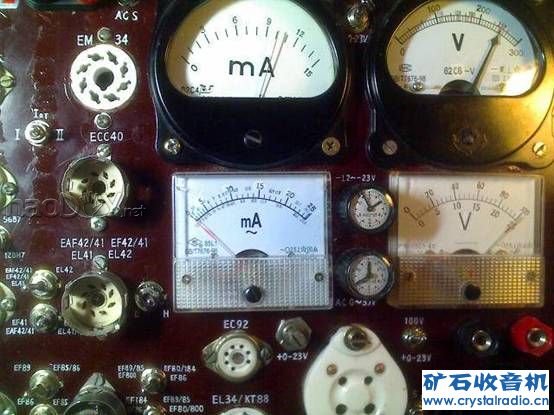

测EABC80中的二极管D2_阳极电压Vd=2.5V，电流11.3mA（从手册上的曲线图查出是：Vd=2.5V，Id=10mA）
Diy收音机和功放常用电子管测试仪

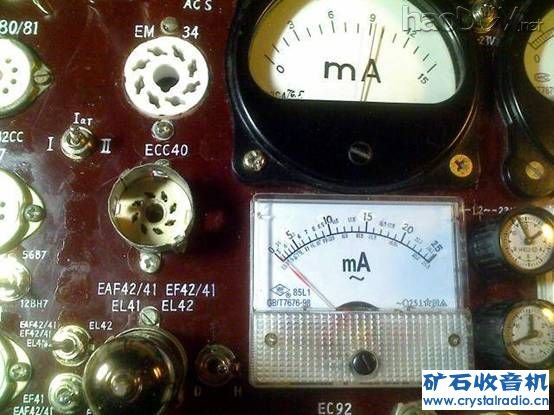

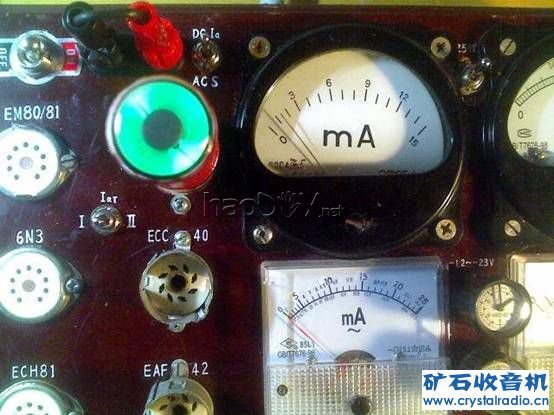

EABC80的二极管D3_阳极电压2.5V，电流12mA从手册上的曲线图查出是：Vd=2.5V，Id=10mA）
Diy收音机和功放常用电子管测试仪

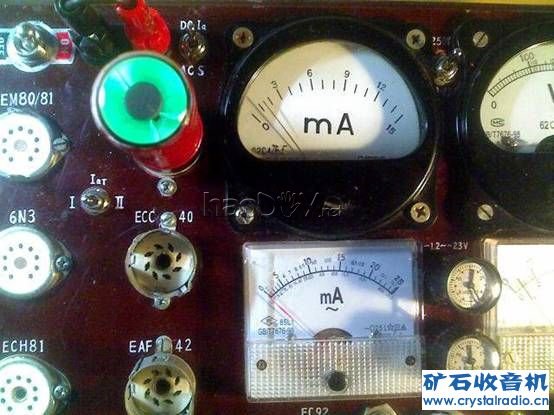

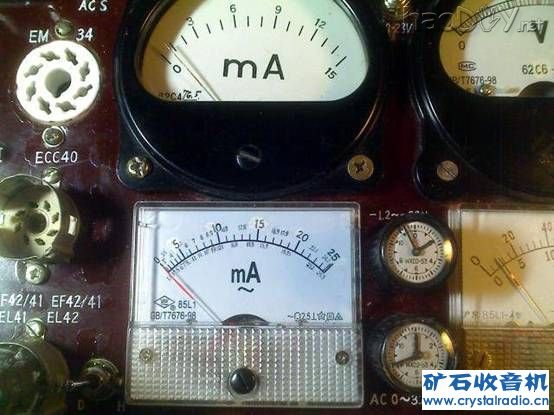

测EAF42_五极管屏流5.9mA
Diy收音机和功放常用电子管测试仪

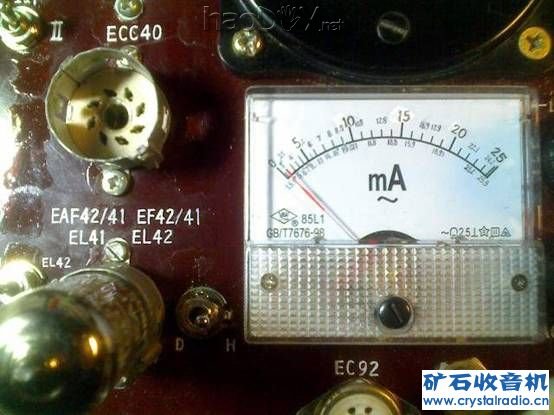

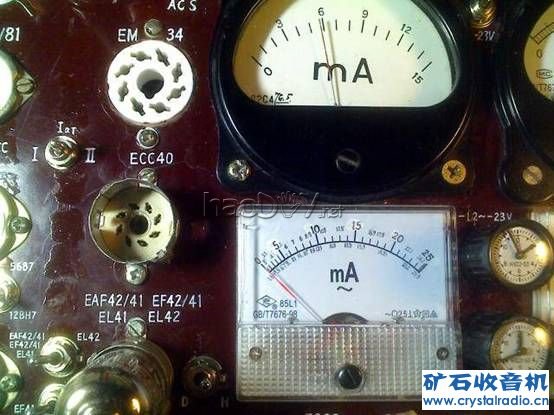

测EAF42_五极管跨导2.9mA/V
Diy收音机和功放常用电子管测试仪

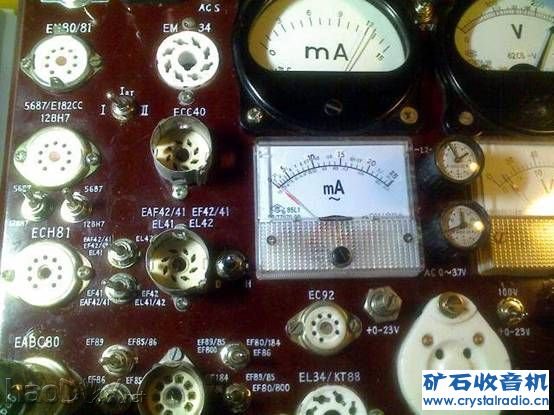

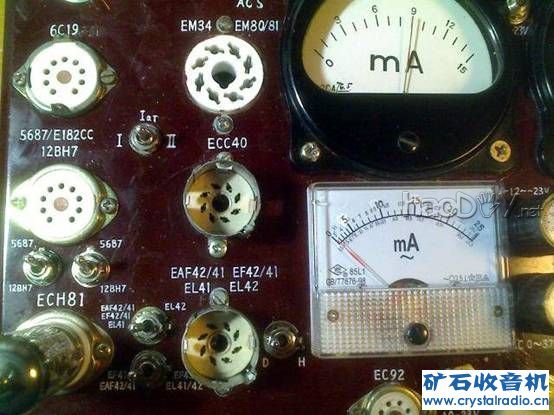

测EAF42_二极管Vd=2.5V，不短接Rk，屏流0.8mA。备注：资料标准参数：0.8mA
Diy收音机和功放常用电子管测试仪

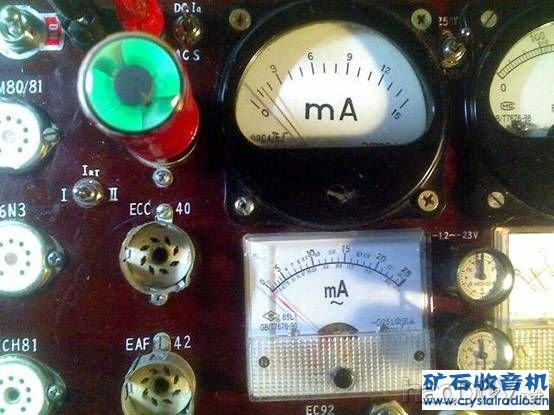

EF42屏流9.3mA
Diy收音机和功放常用电子管测试仪

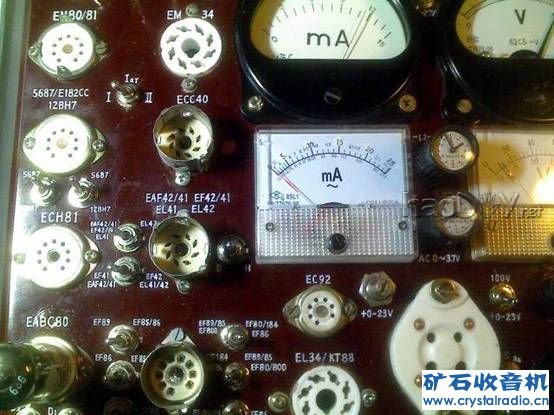

EF89屏流10.1mA
Diy收音机和功放常用电子管测试仪
ECH81中的七极管屏流9mA
Diy收音机和功放常用电子管测试仪
ECH81中的七极管跨导3.95 mA/V
Diy收音机和功放常用电子管测试仪

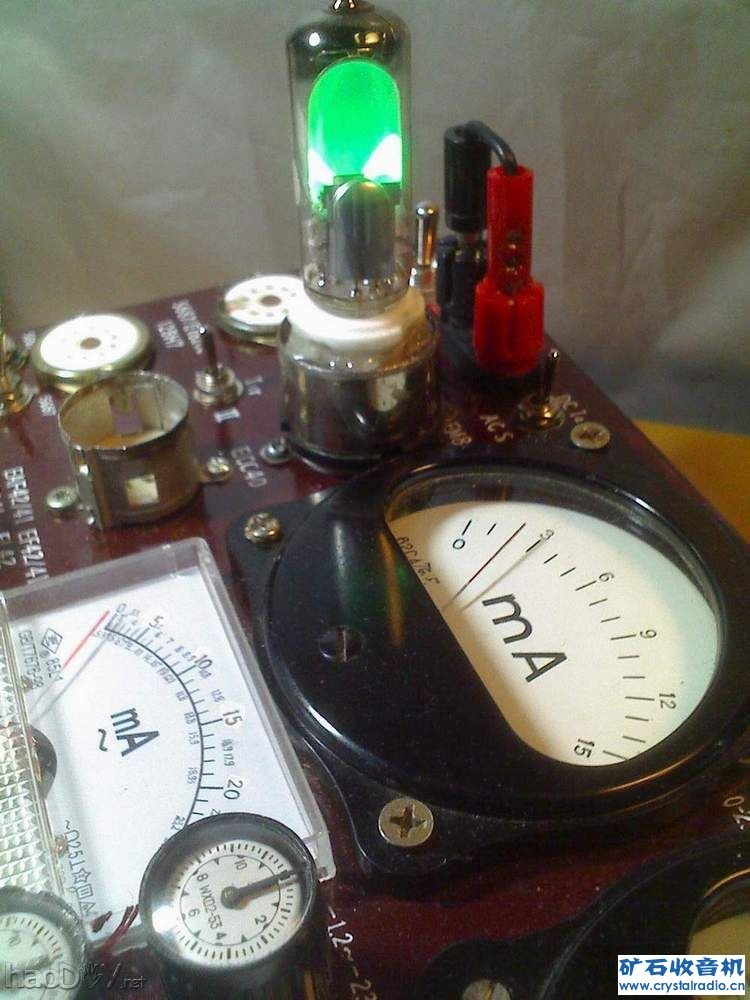

EM34控制电压-1.3V（看右下角上面一个指针电位器时分针位于0点）
Diy收音机和功放常用电子管测试仪
EM34控制电压-5V时仅上扇区闭合（右下角上面一个指针电位器时分针位于0：25）
Diy收音机和功放常用电子管测试仪
EM34控制电压-20V时上下扇区都闭合（右下角上面一个指针电位器时分针位于2：00）
Diy收音机和功放常用电子管测试仪
EM81_栅压-1.3V(指针电位器位于0点)
Diy收音机和功放常用电子管测试仪
EM81_栅压-5V(指针电位器位于0点25分)
