仿英国 Audio Note KIT1 one 300B电子管单端胆机制作

时间:2012-10-13 15:31来源:hifidiy.net论坛 作者:ts8051 点击:
材料在手上大半年了,一直没有制作。一个原因是机器太重,另外一个原因没时间 太重的胆机老是让我想起甲机的制作,苦力活 调试过程不想多说了 ,这个线路非常成熟,略加调整即可进入工作状态 按论坛的规矩一步步来吧,电路图: 这是我头次用两层板的机箱做胆
材料在手上大半年了,一直没有制作。一个原因是机器太重,另外一个原因没时间
太重的胆机老是让我想起甲机的制作,苦力活
调试过程不想多说了 ,这个线路非常成熟,略加调整即可进入工作状态

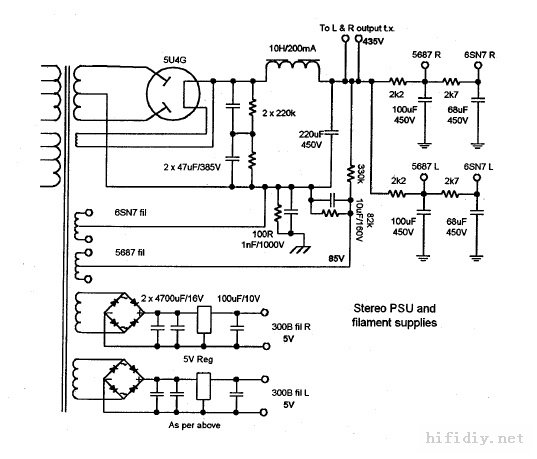

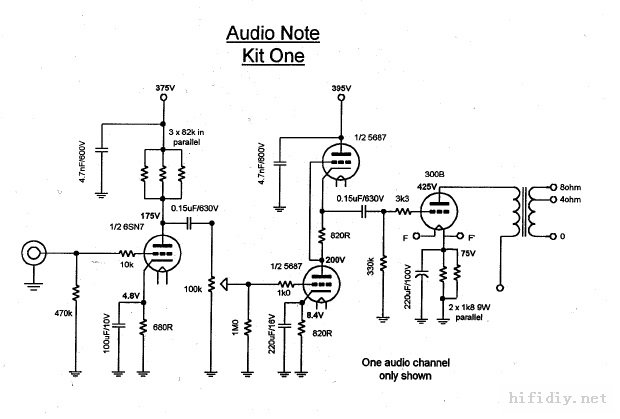

按论坛的规矩一步步来吧,电路图:
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作

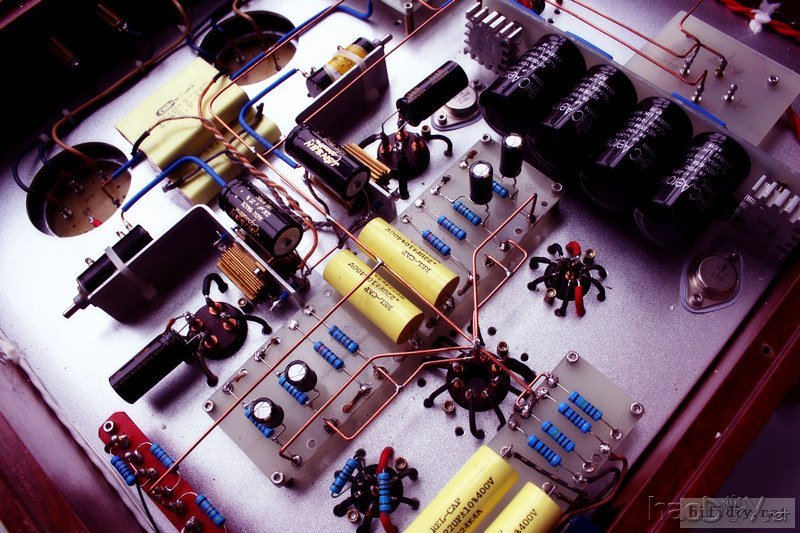

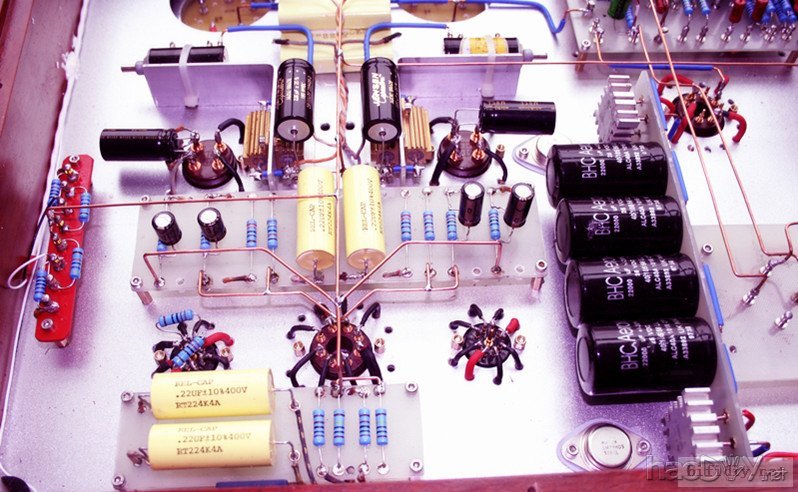

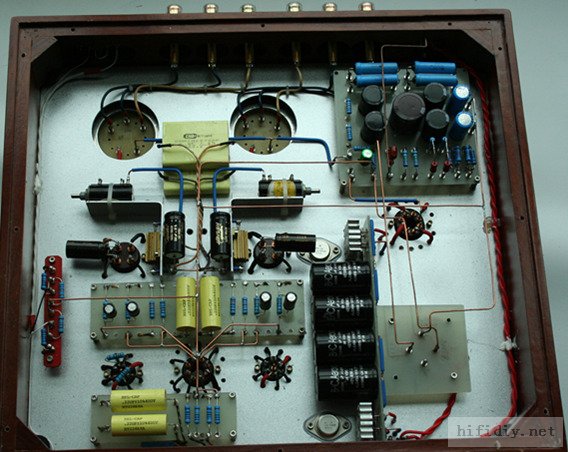

这是我头次用两层板的机箱做胆机。比单层板的走线上要费心思
设计风格上 参考了李安和杨维中两位老师傅的成机的一些思路
线材选取,最初全部用的是西电的10芯或16芯的鸡骨草,因为头次用不太放心,因此电源/灯丝线还是改回国产优质1.5方的铜线

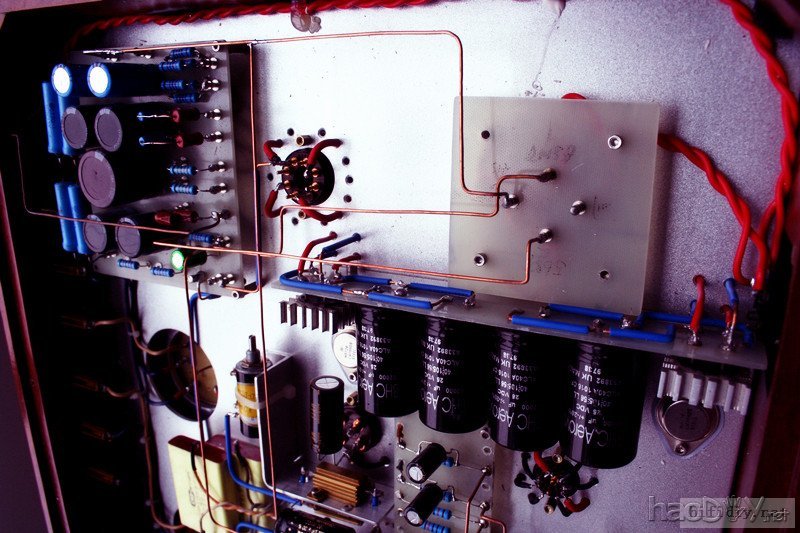

地线布局最初,本想全部藏到夹板中去,后期设计了一下布局,还是把地线做到外边了
目前没想到防硫化的方法,李安师傅喜欢刷金漆防硫化,我不想用这办法 ^_^
这次装机的意外发现是78H05-这只金封的整流管,开机N久,仅是温热而已

噪声:
趴箱可闻

机器的听感:
低音澎湃有力
高音纤细,但尚未达到我的要求
不知是否因为鸡骨草或者那四粒蓝色国产油浸的原因,这次装机高音虽然清脆,但是还未达到大珠小珠落玉盘的境界,后期还得调试

KIT-1的声音取向
干净利落、直白,但是声音取向完全可根据个人喜好调整的
更换直流灯丝电容、耦合电容及第一级去耦电容,声音差异非常大。
仿英国 Audio Note KIT1 one 300B电子管单端胆机制作
