Diy收音机和功放常用电子管测试仪(6)

时间:2013-05-19 15:57来源:www.crystalradio.cn 作者:linpei 点击: 次
用工业仪表级 10 圈精密调节电位器上钟表时分针，代替电压表，准确度达到 2.5 级。 （ 10 ） 帘栅极电阻、阴极电阻和各电压是根据胆艺轩全球电子管资料库和国外收音机网站 http://www.radiomuseum.org/ 中电子管接
用工业仪表级10圈精密调节电位器上钟表时分针，代替电压表，准确度达到2.5级。
（10） 帘栅极电阻、阴极电阻和各电压是根据胆艺轩全球电子管资料库和国外收音机网站http://www.radiomuseum.org/中电子管接线图资料设计的。

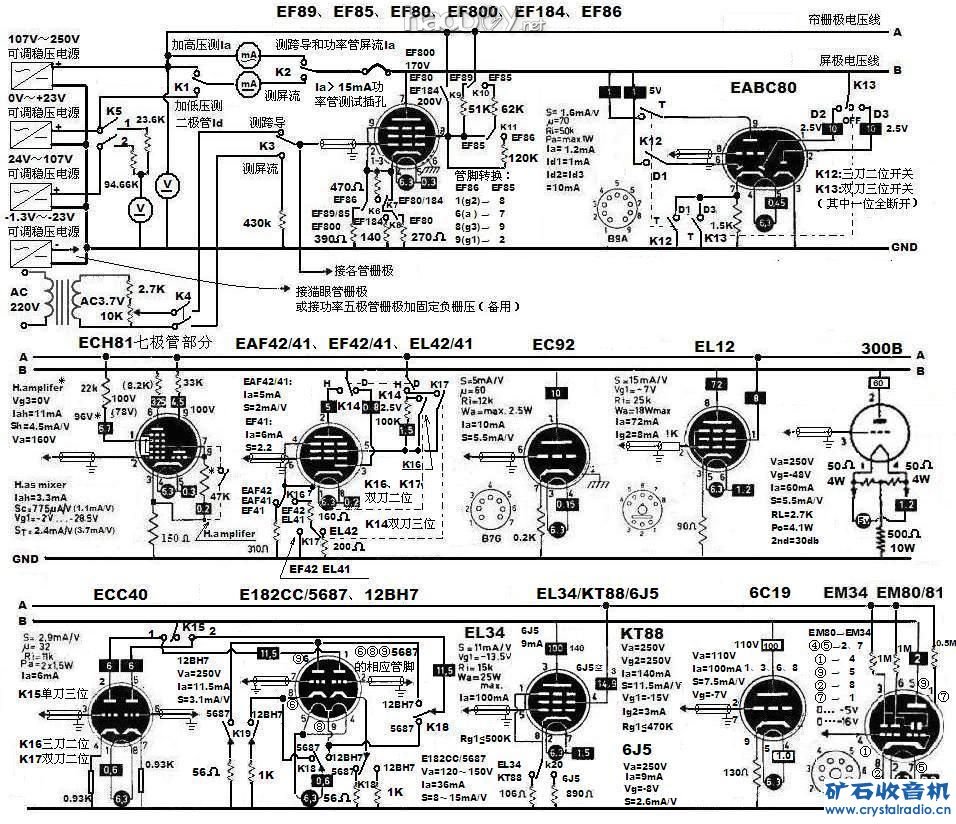

线路图如下










Diy收音机和功放常用电子管测试仪



二、设计制作可调直流稳压电源
电子管测试仪的核心是从-23V～＋250V可调的稳压电源。

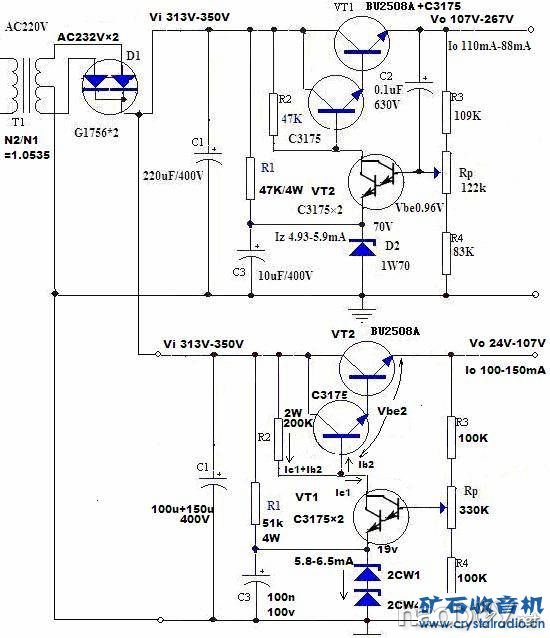

（1）23V～107V 和107V～250V可调的稳压电源。
线路图如下：
Diy收音机和功放常用电子管测试仪

2011-3-7 14:47 上传
下载附件 (62.22 KB)


a）设计制作110V～250V可调稳压电源
这个电压范围可以给一般电子管加屏压和帘栅压。
1、计算电压调节范围
输出电压UO为
Diy收音机和功放常用电子管测试仪
当RP2为最小值零时，输出电压UO为最大值UOmax
Diy收音机和功放常用电子管测试仪  (责任编辑：admin)
