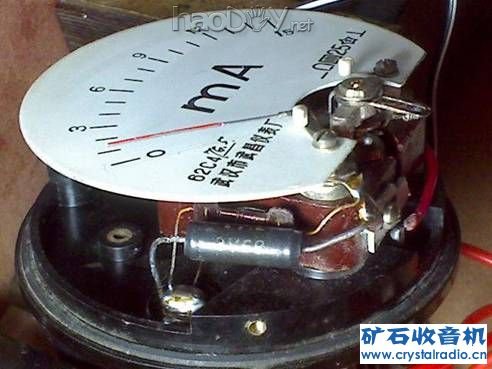

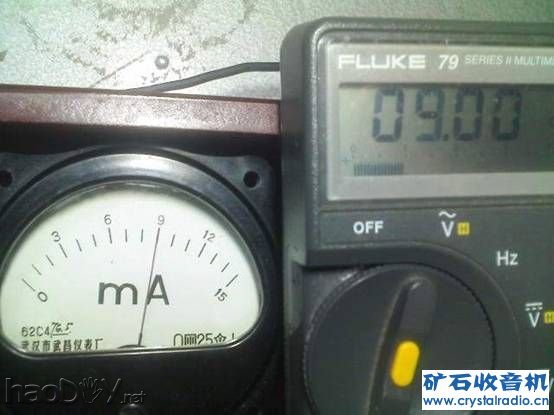

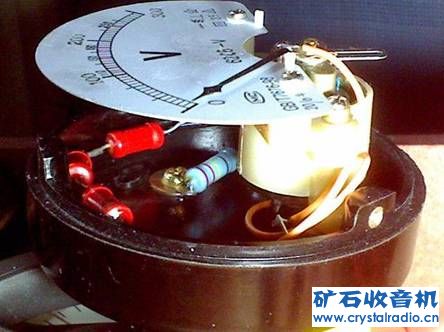

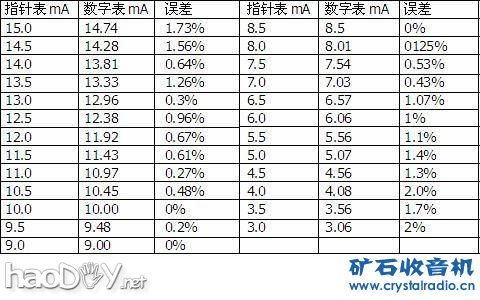

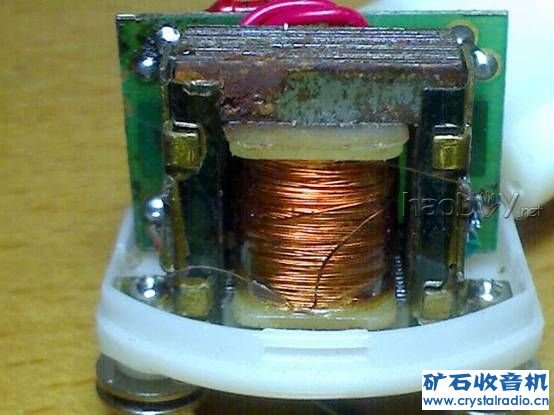

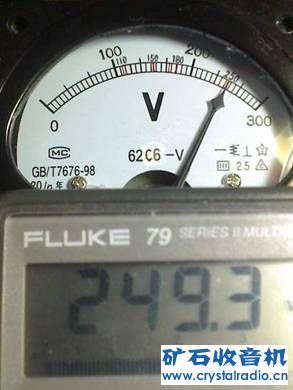

三、提高电压电流表的测量精度和改变量程 电子管测试仪既然称为“仪器”，最基本的要求是测量准确，读数可以完全信赖，测量精度要真正达到2.5级以内。 (1)提高电压表精度 电压表原本测值偏小，达不到2.5级精度。电压表的原分压电阻实测值152.9K。用用FLUKE 79高精度数字万用表测出满足1.5级精度的电阻为150.09K。用3个1W的金属膜电阻串联成20K+30K+100K=150.1K/3W电阻更换原来的分压电阻，如下图：  用FLUKE 79高精度数字万用表核对250v，如下图：  对比结果：  几档常用电压测量精度优于0.5级表。 (2)提高电流表精度 电流表原本测值偏小，连5级的精度都达不到。打开表头，在原来7.3欧绕线电阻上并联15.5欧姆电阻，使其减小为4.963欧。如下图所示：  用FULUK数字表(40mA档)值与指针表对比9mA的图片如下：  对比结果：  误差小于2.5%，达到2.5级精度。 (3)将50mA交流电流表的测量范围改为25mA 交流电流表用来测量电子管的跨导，电子管的跨导一般都在25mA/V以内，测量范围50mA太大，需改为25 mA。由于所有电压电流表头都是内阻110欧姆、满刻度电流1.055mA规格，所以交流电流表采用电流互感器做一次/二次电流变换元件。打开50mA电流表头，电流互感器如下图：  根据电流互感器原理，当一次侧被测电流I1减少一半，必须保持二次侧满度电流I2不变，或者二次侧整流后施加到电流表线圈两端的电压不变，才可以满度指示25mA，而要做到这一点，有两种方法： (责任编辑：admin) |
