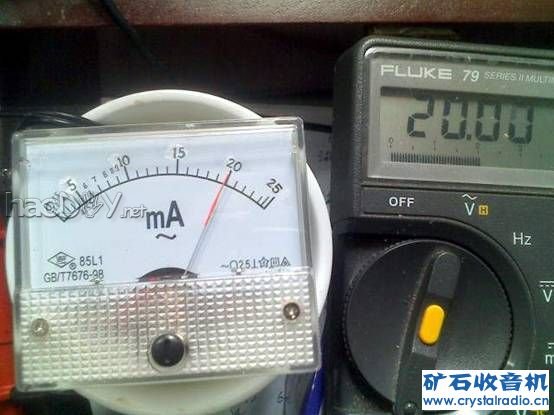

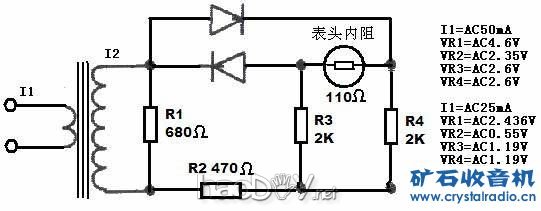

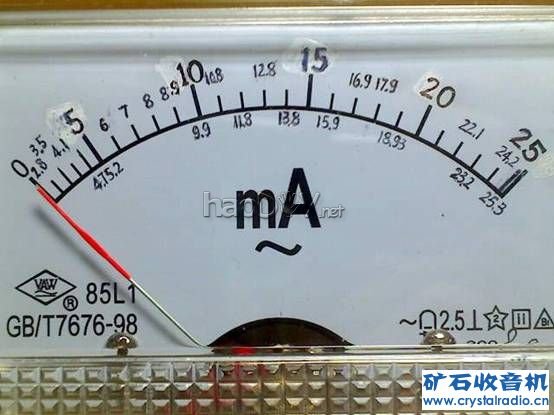

（1） 增加一次测线圈匝数N，以保持一次侧I1×N即安匝数不变。最好采用此方法，因为二次侧丝毫不变，可以最大限度保持仪表原来刻度的线性。但从上图可见，电流互感器线圈与铁芯间的间隙很小，不可能给一次侧增加一半匝数，更何况不知道原来匝数，就不知道应增加多少匝。 （2） 改变二次侧整流后的电压。二次侧的电路图如下：  实测电路的结点电压表明：由于当I1减少1/2，VR1也相应减少将近1/2，而其他结点电压减少量不成1/2的比例关系，所以决定先将R1增大一倍,使得当I1减少1/2时，VR1保持不变，就可以使表头两端得到满度电压116.05mV，即流过满刻度电流1.055mA。 先将一次侧电流调定在AC25mA，换上1.36K电阻，结果出乎意料：指示虽然增大了，但仅达到满度的2/3处。继续换上1.5K、2K、2.4K、3.6K、4.7K直至6.8K，指示才超过满度刻度；接着减少一次侧电流至20mA、15mA、10mA、5mA复核指示的线性尚可，回头再细调R1，最后将R1调定为6.33K。 用FLUKE 79高精度数字万用表核对电流值，误差如下： 1mA误差为-180% 2mA误差为－74.8% 3mA误差为－34.6% 4mA误差为－16.7% 5mA～7mA误差为－2.5%～－1.4%， 8mA～9mA误差为0， 10mA～19mA误差为＋0.9%～＋1.4%～＋0.36% 20mA～21mA误差为0， 22mA～25mA误差为－0.5%～－0.6%～－1.2%～－1.4% 5mA以下误差过大是由于铁芯式电流互感器变比的非线性所造成的：因为当电流较小时，互感器的铁芯处于磁化曲线的呈馒头状的非线性起始段，变比小于标准变比，一次侧电流/二次侧电流的比例小于正常段的比例，表头指针偏转也偏小，所以原来0～10mA（就是现在0～5mA）一段刻度间距比其他段（10～50mA）要小一半，就是100%，目的就是以较小的刻度读出较大的数值。现在减小了一半量程，却没有相应增大电流互感器变比，可以预料0～5mA段的线性将更加不好，而且很难解决。于是索性直接将实际测值直接标在表面刻度上，如下图：  复核20mA电流值：  (4)将旧交流电流表改为二档量程高精度直流电压表 测试过程中必须始终观察并随时调节维持准确数值且使用率低的0V～23V和24V～100V电压，需用一个电压表头，二档切换显示。 手头有只沪东仪表厂1987年生产的85L1型0～5A交流电流表，可以利用它的表头自制0～25V /24V～100V二档电压表。 直流电压表是所有测量仪表中的最基本的仪表，其原理是：表头内阻（100欧姆左右）串联外接分压电阻，使待测电压在表头内阻上分得的电压能产生1mA左右电流，驱动表头指针满偏，读出的数值即为待测电压的满度值。当待测电压为满度值几分之几时，表头线圈通过电流相应为满度值几分之几，指针也偏转满度值几分之几。无论电压电流表，也不管交流直流表，表头都是一样的，不同的是附件：测电压用电阻分压，测电流用分流器分流或互感器变流；测交流只不过是在直流表基础上加上整流元件和电路而已。 实测85L1型表头内阻（即线圈电阻）是110欧姆。需要测量85L1型表头的满偏电流，作为配置分压电阻的基准电流。方法是：在可调稳压电源输出端负载中同时串入FLUKE 79高精度数字万用表40mA电流档和85L1型表头，调节稳压电源输出电压使85L1型表头指针满偏，在FLUKE 79上读出电流为1.055mA。 (责任编辑：admin) |
