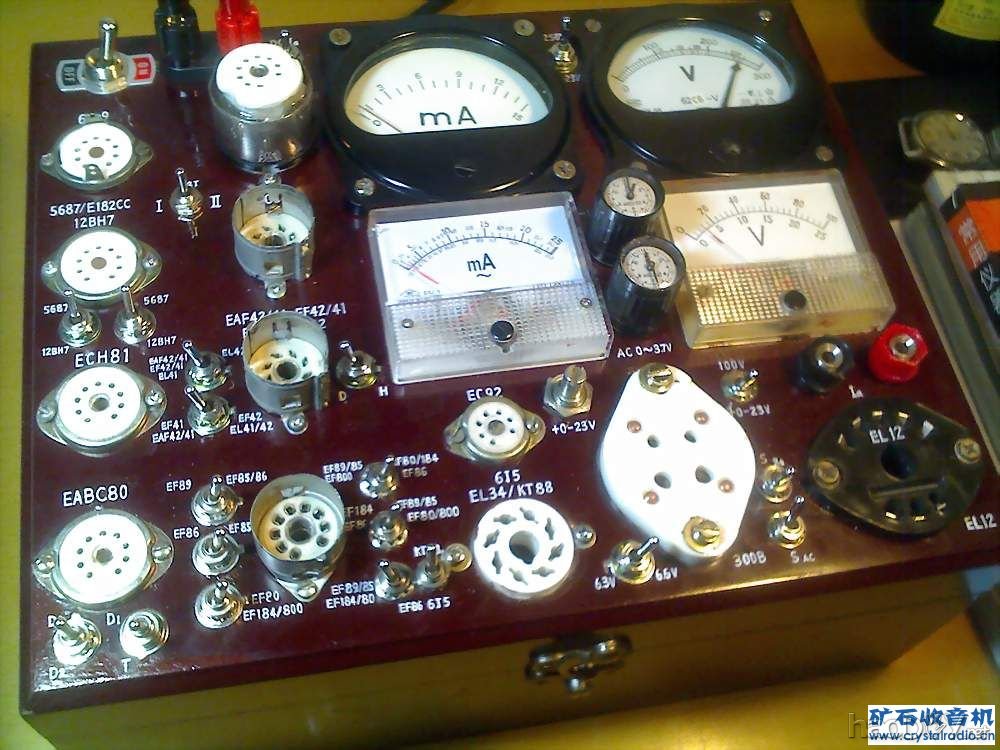

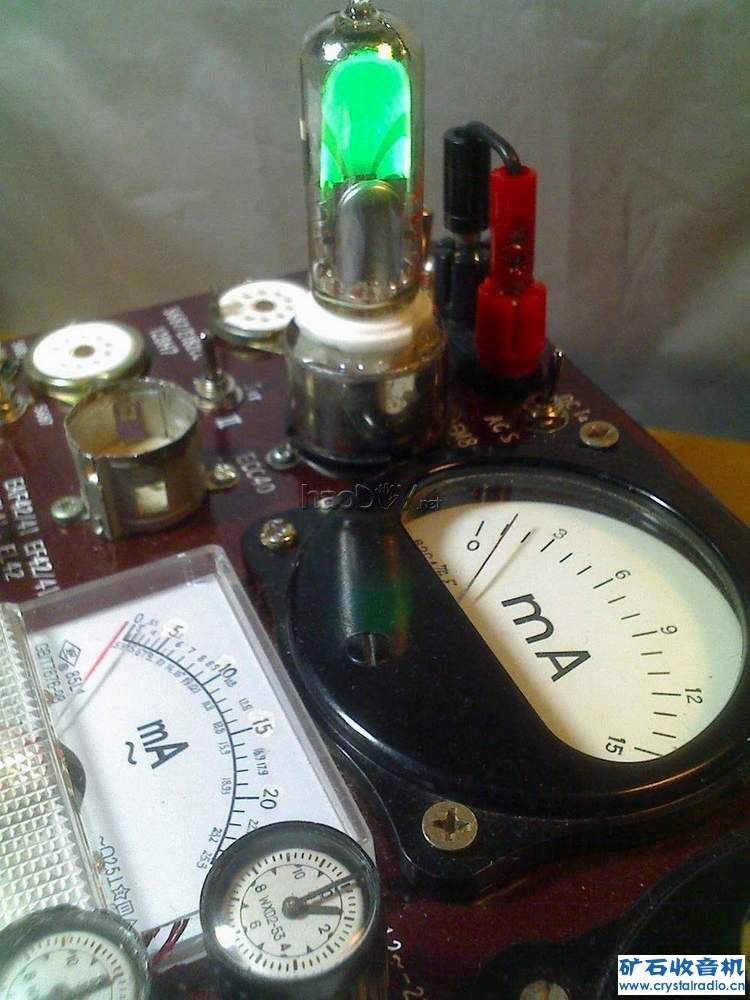

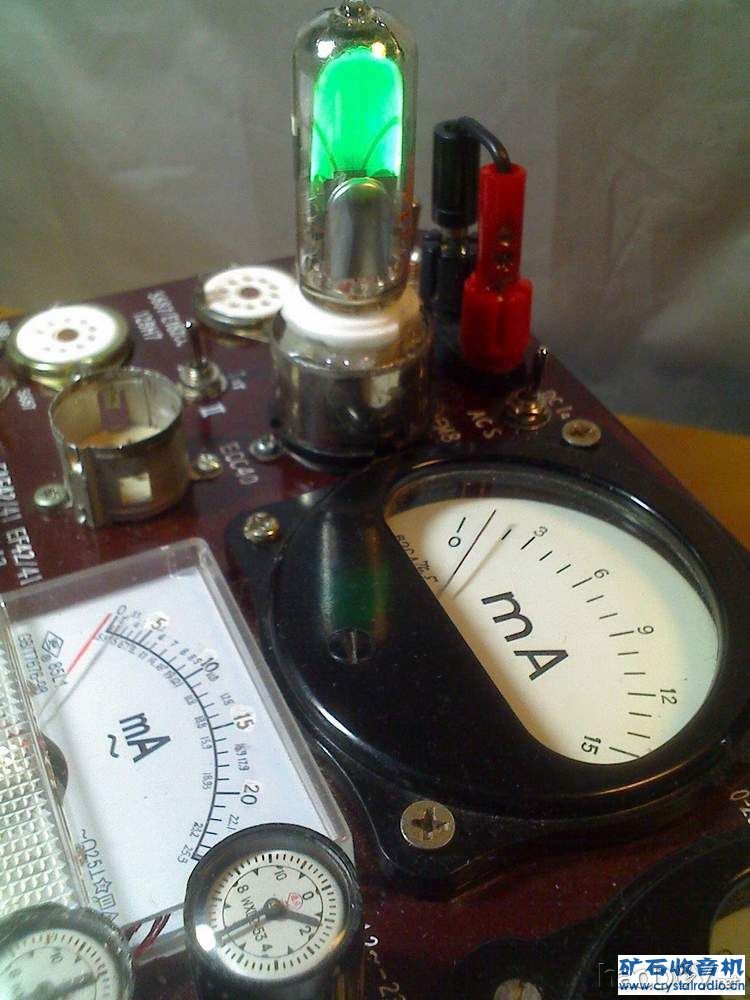

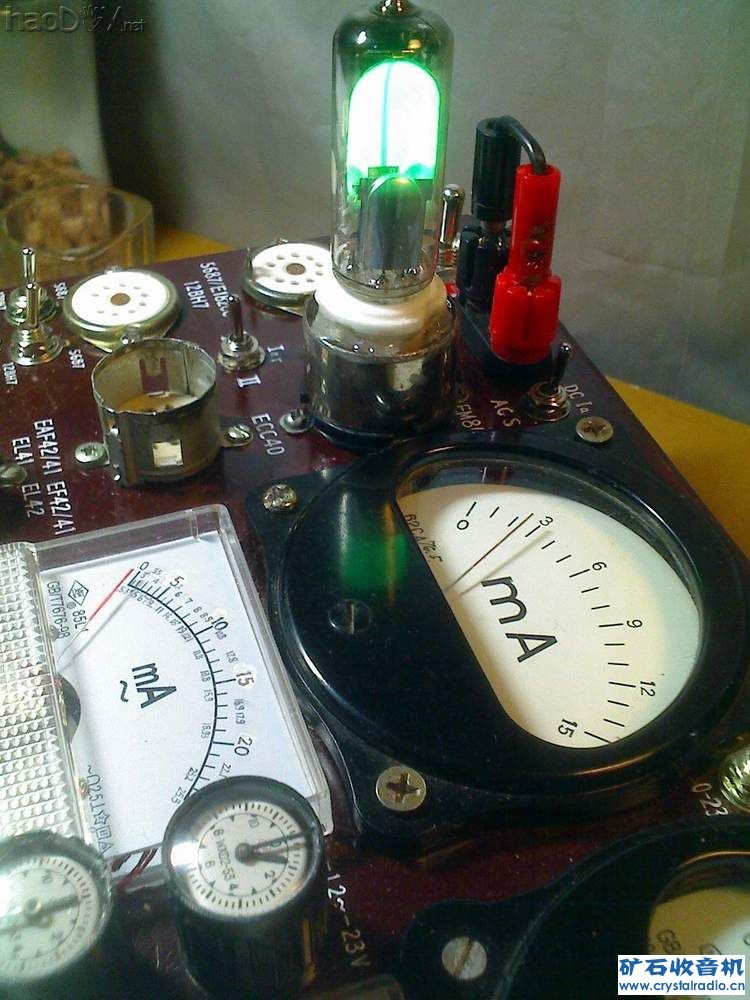

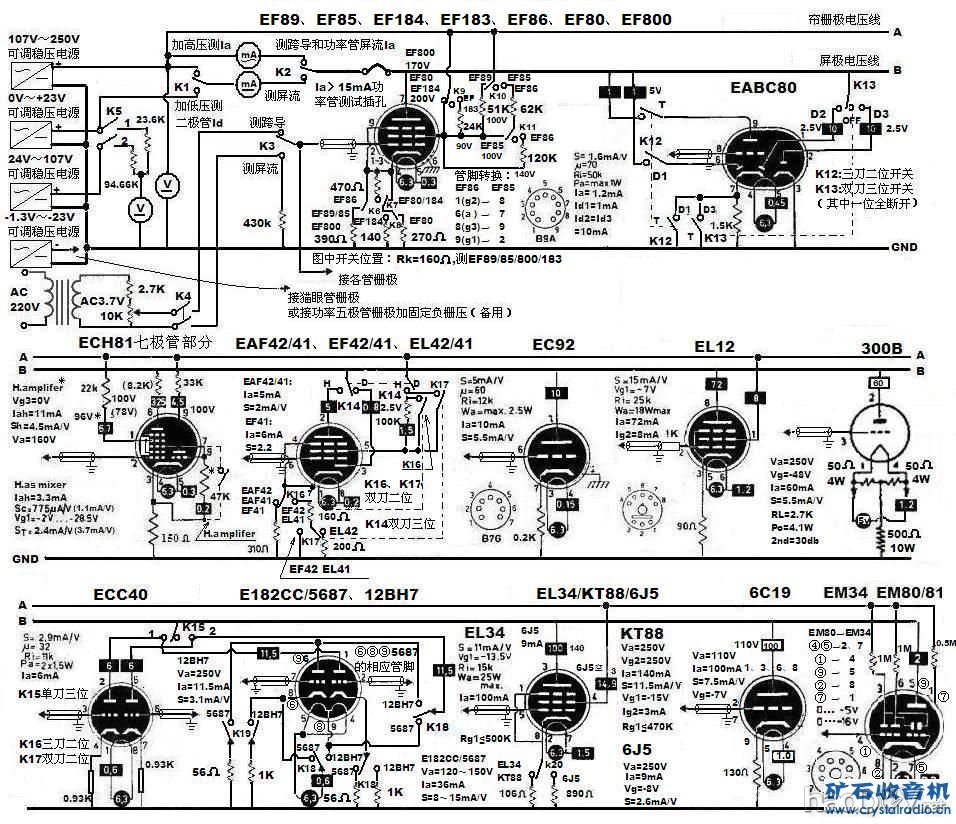

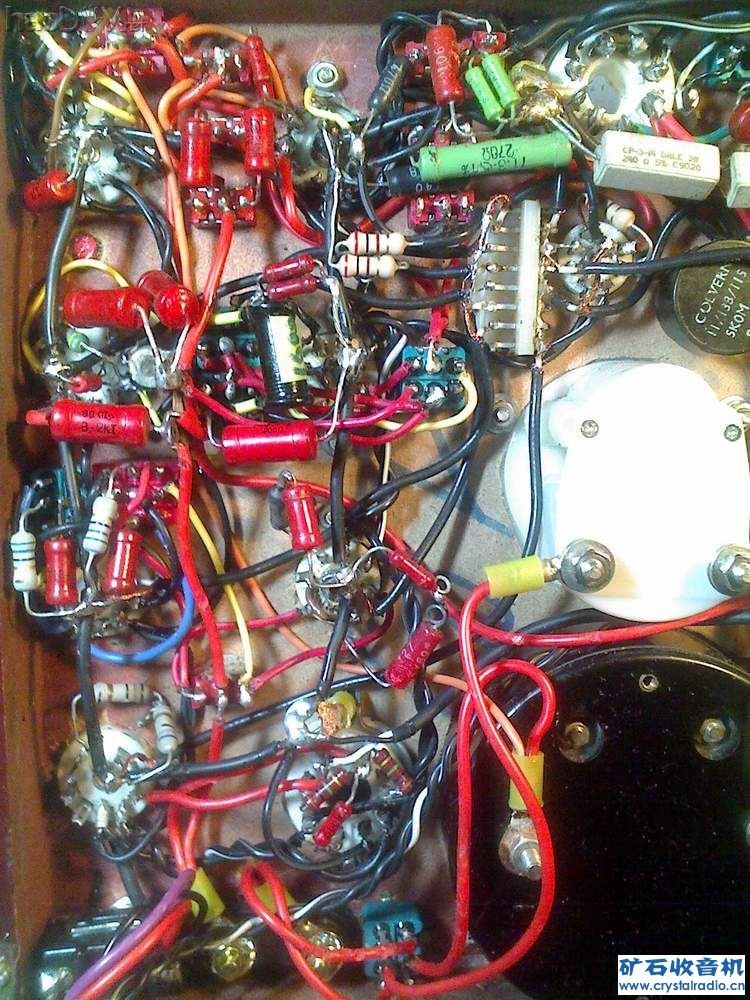

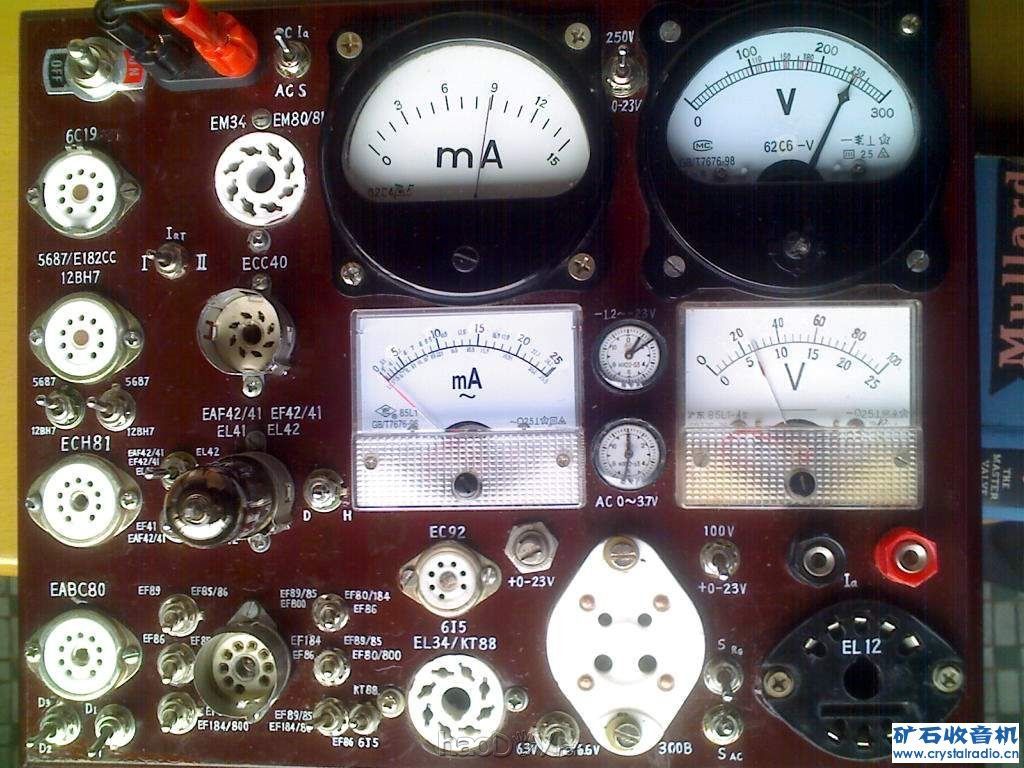

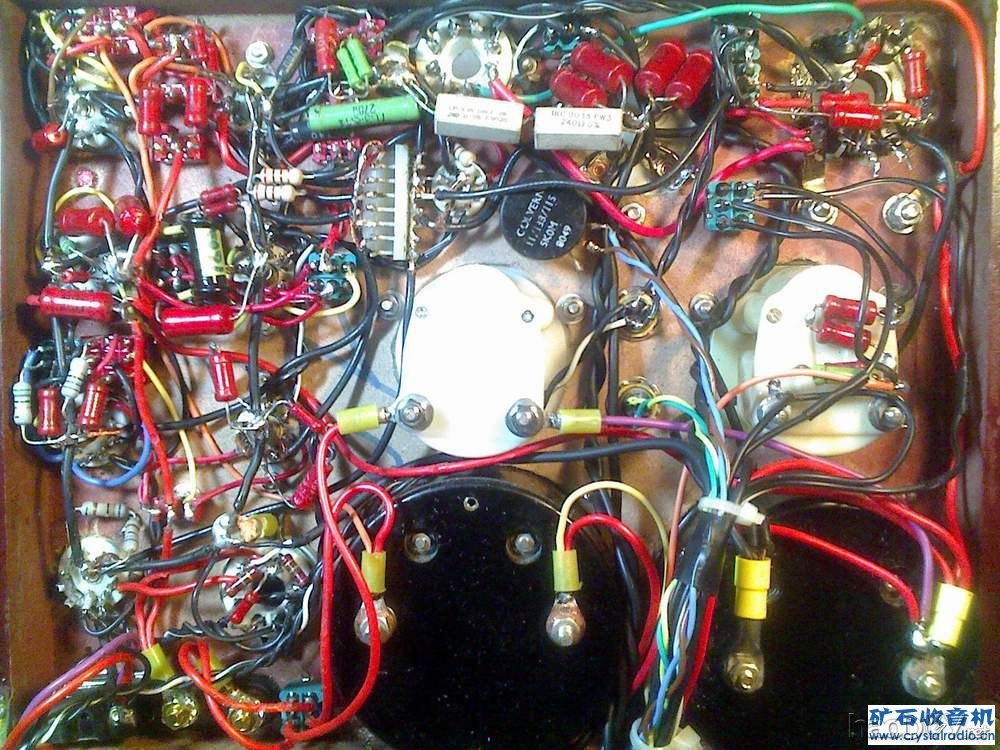

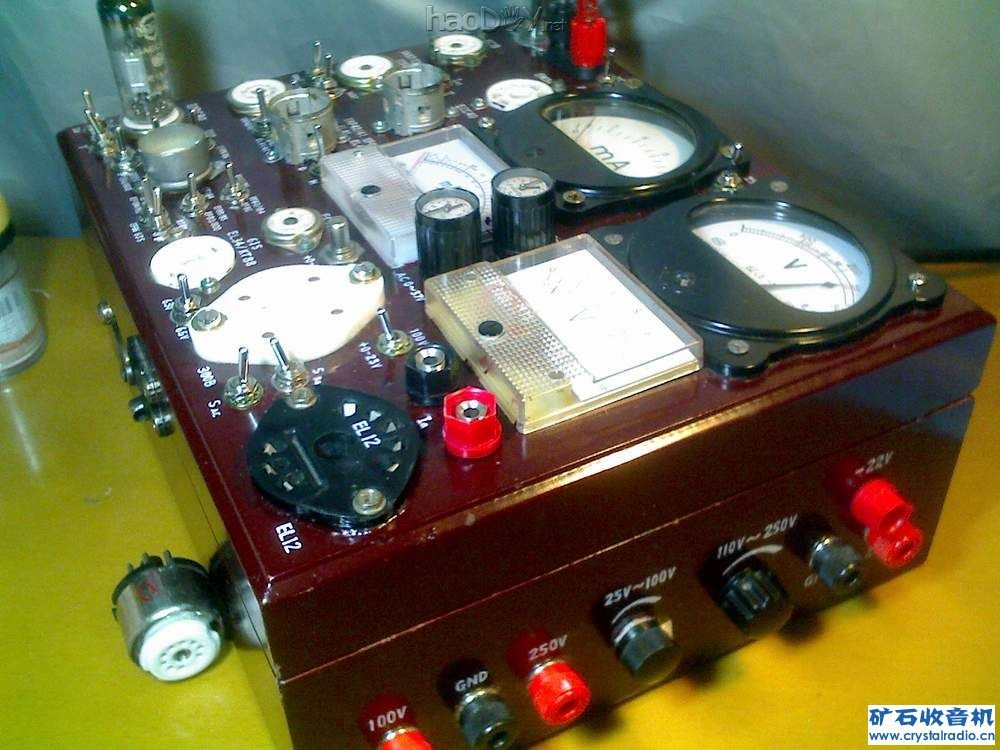

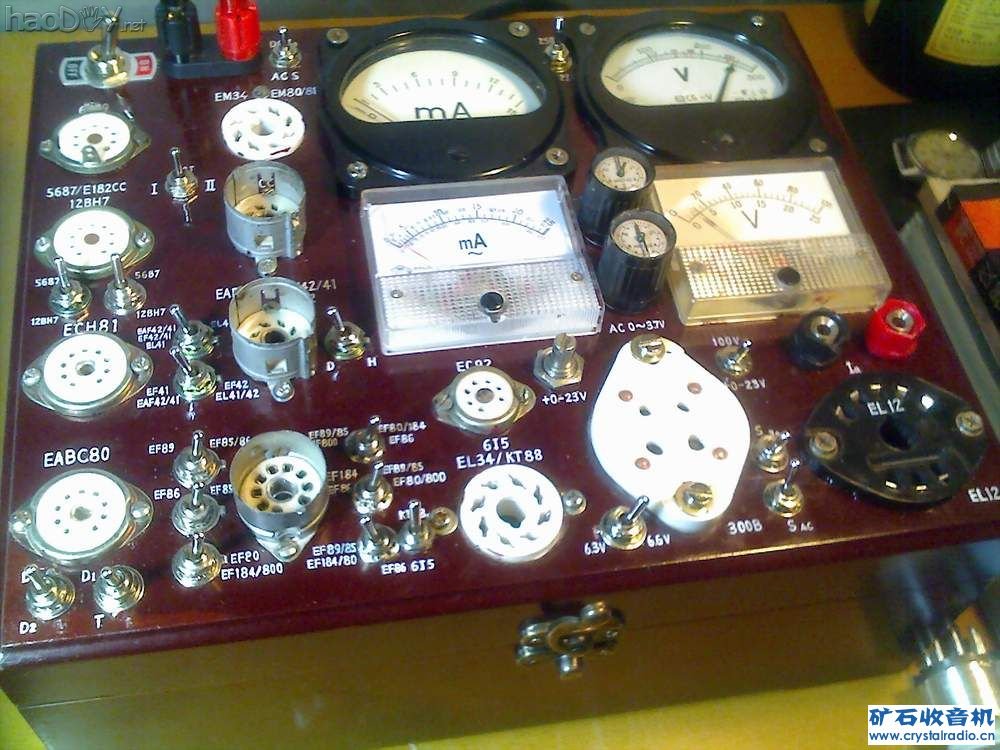

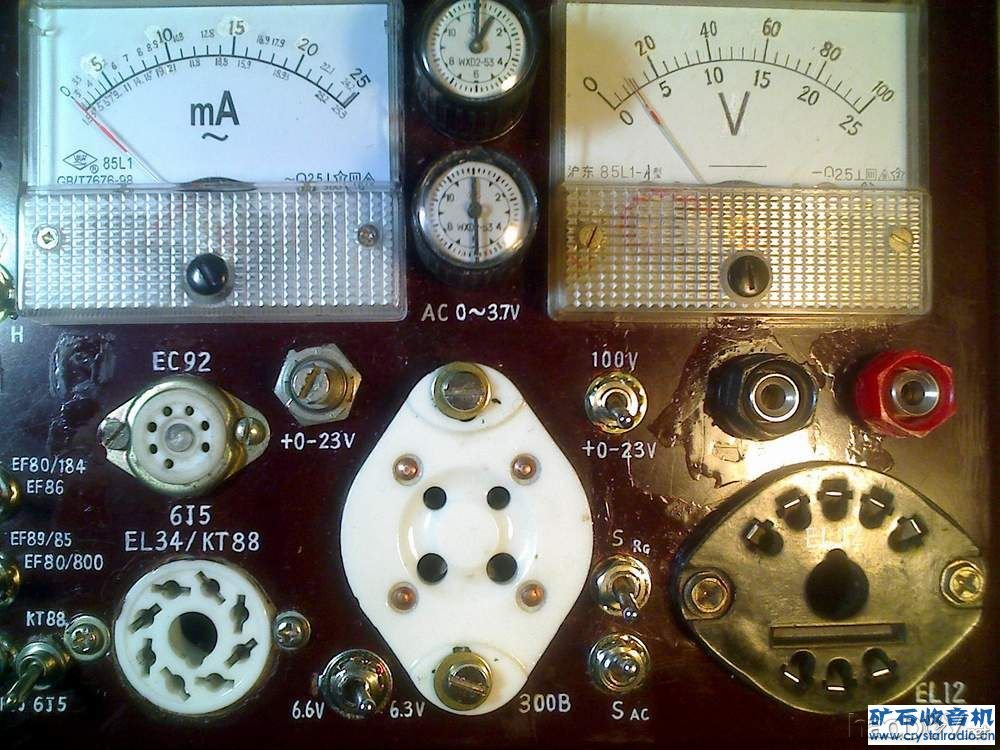

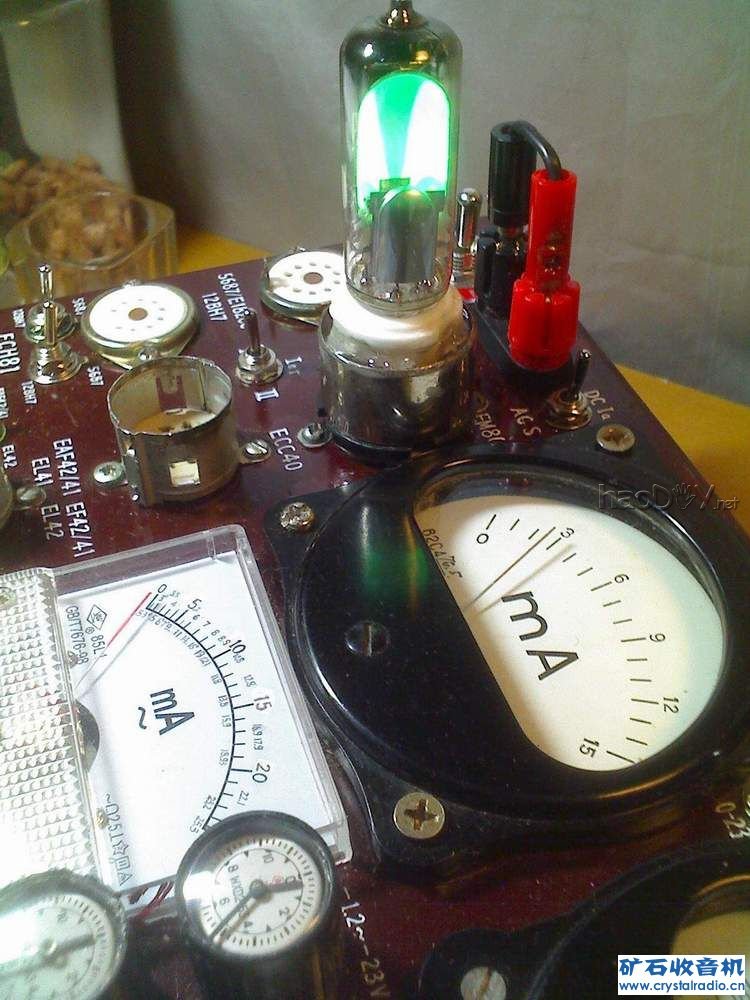

 EM81_栅压-10V,(指针电位器位于1点整)  EM80_栅压-10V(电位器指针位于1点整)  EM80_栅压-15V(电位器指针位于1点30分)  由于昨天发帖时图片太多，忙中出错，没有把用同一个座测试EL34/KT88/6J5(6J5GT）以及测EF183的最终图片发上来，现补发如下： 最终的线路图      功率管、三极管测试区和测跨导开关图  整机接线  收信放大区接线 测6J5的888欧/0.072W阴极电阻，用两个1.8K（实测1.767K和1.765K）并联成883欧电阻，下图上部中间红色的106欧电阻（EL34/KT88阴极电阻）旁边两个并联的0.25W绿色碳膜电阻即是。
(责任编辑：admin) |
