Diy收音机和功放常用电子管测试仪(13)

时间:2013-05-19 15:57来源:www.crystalradio.cn 作者:linpei 点击: 次

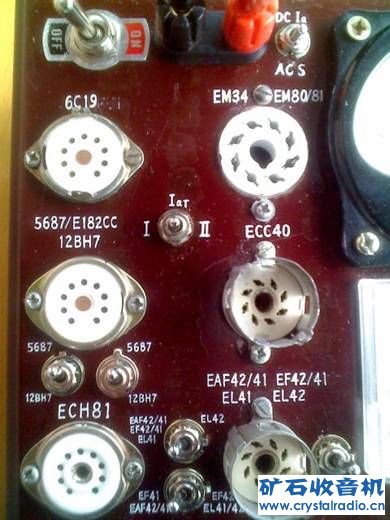

测跨导开关、交流信号源和0V～＋23V稳压电源调整电位器、功率管、小7脚三极管测试区 仪表区和电压选择开关 单/双三极管、猫眼管、变频管、小8脚五极管和五极_二极复合管测试区 电压调整旋钮和电压输出端子 机内交流

Diy收音机和功放常用电子管测试仪

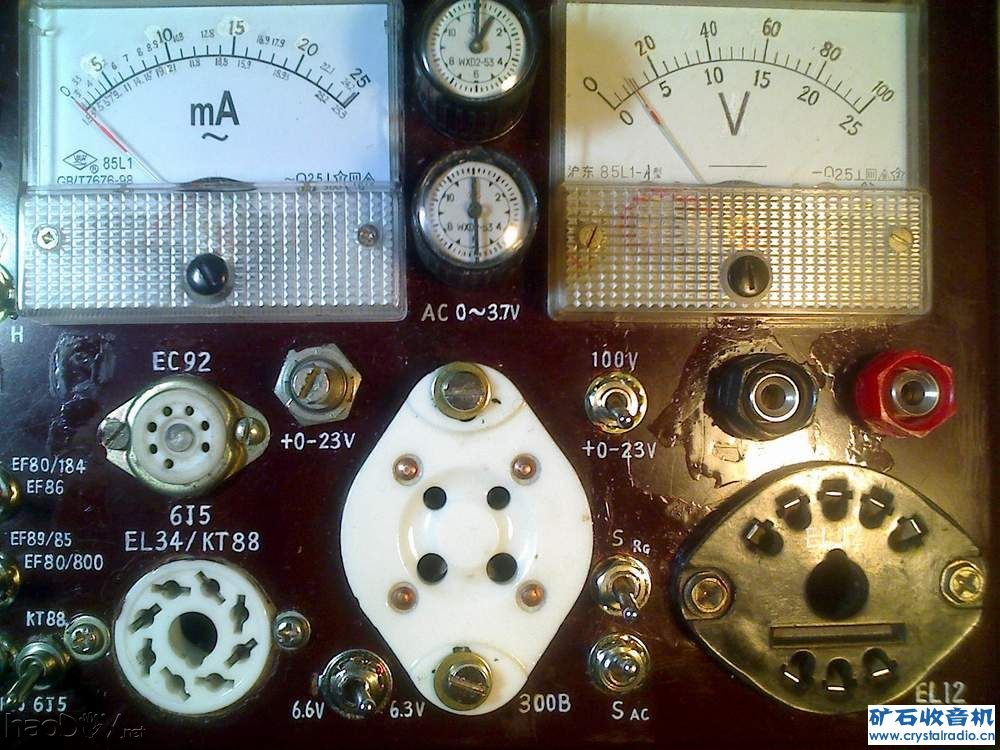

测跨导开关、交流信号源和0V～＋23V稳压电源调整电位器、功率管、小7脚三极管测试区
Diy收音机和功放常用电子管测试仪

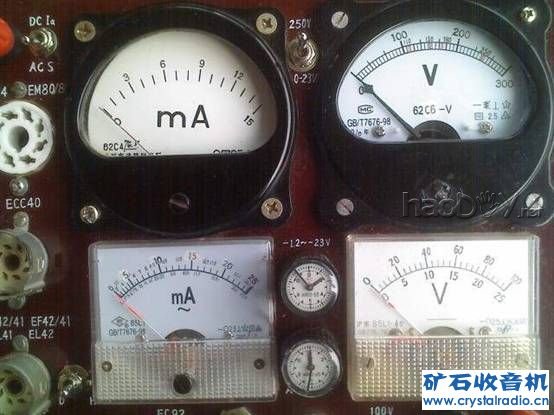

仪表区和电压选择开关
Diy收音机和功放常用电子管测试仪

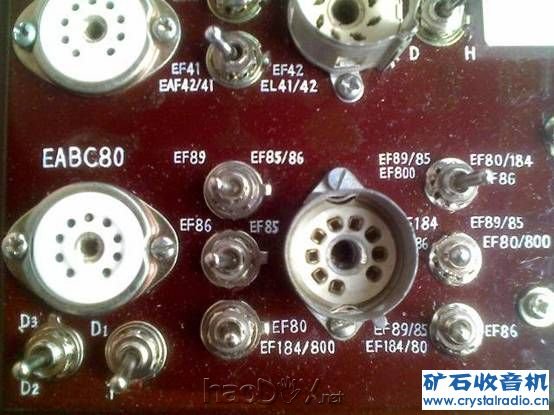

单/双三极管、猫眼管、变频管、小8脚五极管和五极_二极复合管测试区
Diy收音机和功放常用电子管测试仪

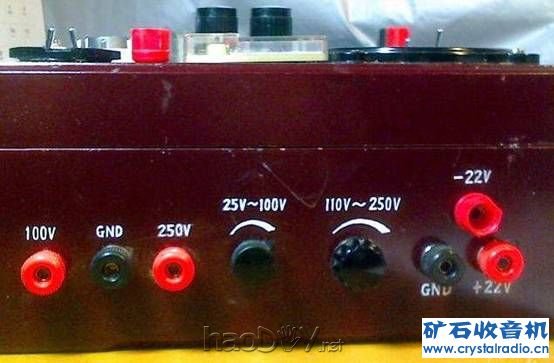

电压调整旋钮和电压输出端子
Diy收音机和功放常用电子管测试仪

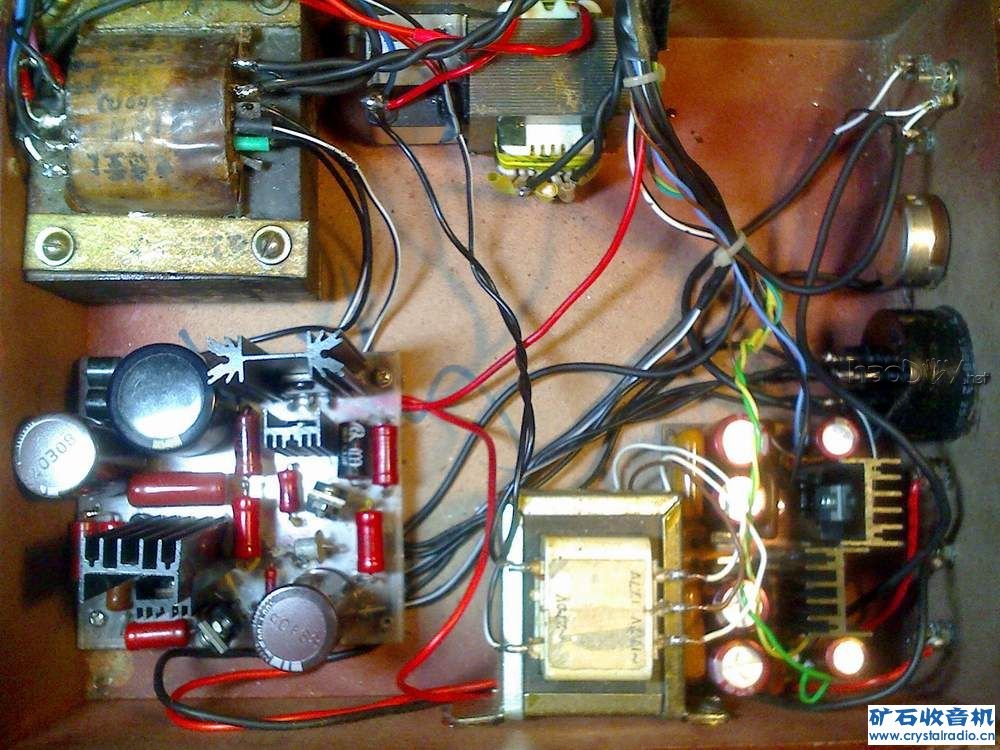

机内交流变压器和直流稳压电源
Diy收音机和功放常用电子管测试仪

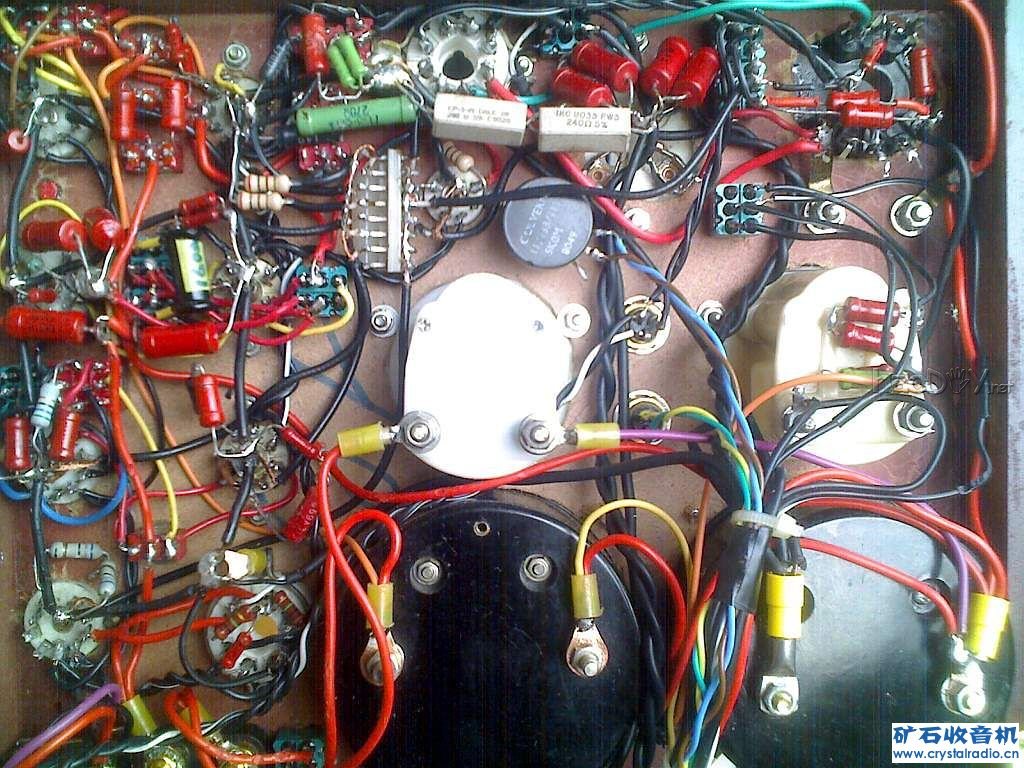

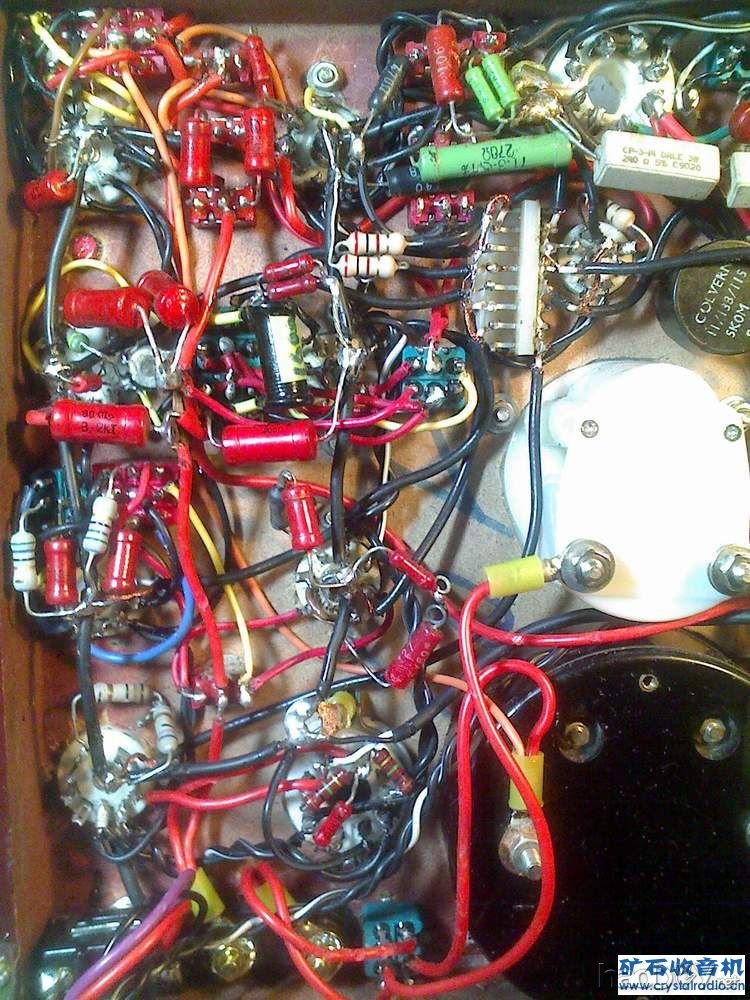

内部接线
Diy收音机和功放常用电子管测试仪
Diy收音机和功放常用电子管测试仪

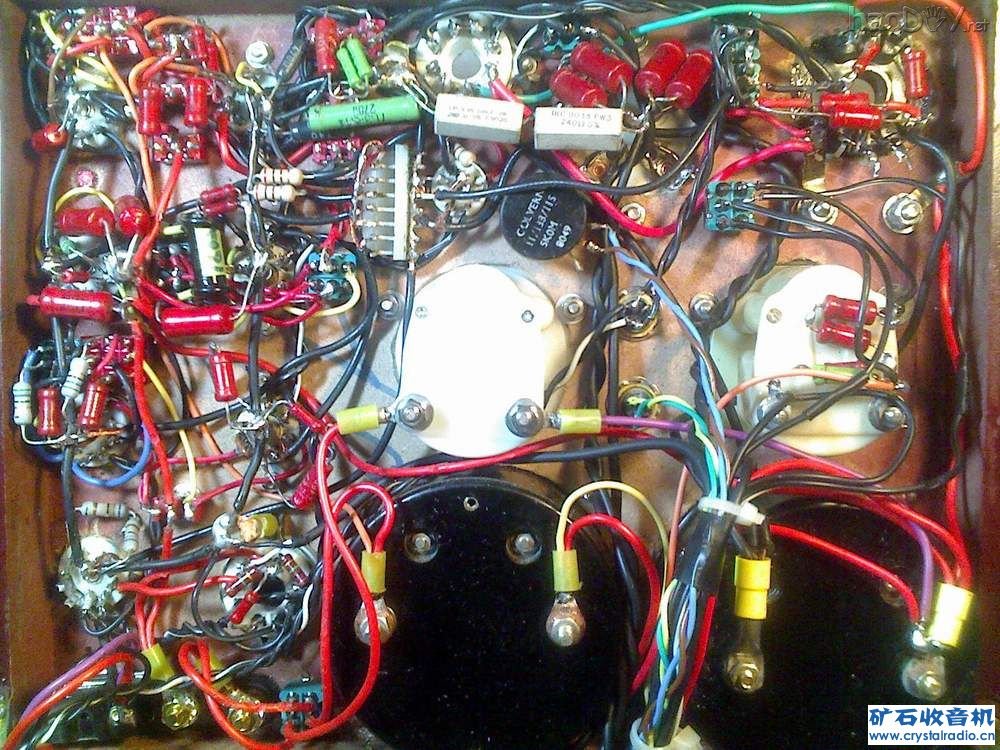

收信放大管测试区接线
Diy收音机和功放常用电子管测试仪

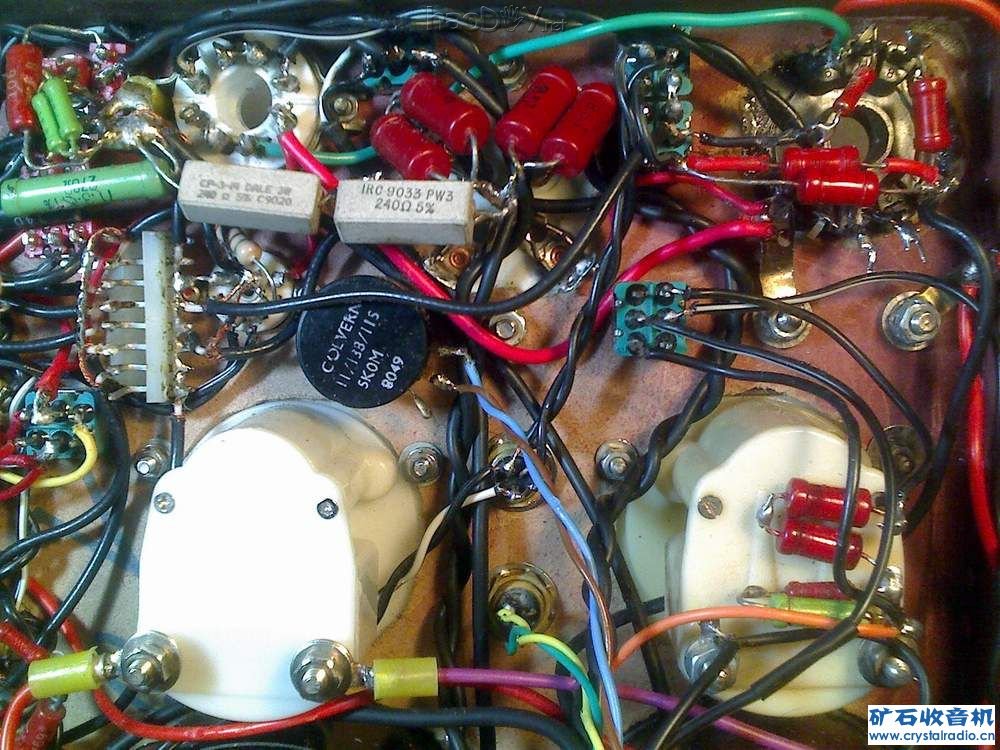

测跨导开关、交流信号源和－1.3V～-23V及0V～＋23V调整电位器、功率管、小7脚三极管测试区接线
Diy收音机和功放常用电子管测试仪
以下是测管照片，不嫌麻烦的朋友就耐着性子看看，嫌烦的朋友到此可以打住了，呵呵：
测EL12（德律风根乌尔姆厂——U厂1955年产品，图中数值是测试过程值，非最终测值）
