Diy收音机和功放常用电子管测试仪(12)

时间:2013-05-19 15:57来源:www.crystalradio.cn 作者:linpei 点击: 次
以1.055mA作基准电流，计算需配置的分压电阻值如下： （1）100V档：100V1.055mA－表内阻0.11K=94.677K （2）0～25V档：25V1.055mA－表内阻0.11K=23.697K－0.11K=23.587K 接线原理图如下： 改好表面后，用FLUKE 79高

   以1.055mA作基准电流，计算需配置的分压电阻值如下：
  （1）100V档：100V÷1.055mA－表内阻0.11K=94.677K
  （2）0～25V档：25V÷1.055mA－表内阻0.11K=23.697K－0.11K=23.587K

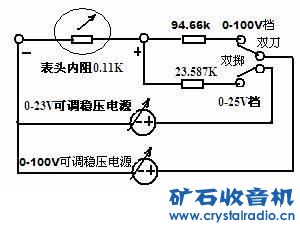

接线原理图如下：
Diy收音机和功放常用电子管测试仪
改好表面后，用FLUKE 79高精度数字万用表（0.1级）作为指示基准，复核电压表的指示准确度，结果各电压指示均非常准确，肉眼完全看不出丝毫误差。

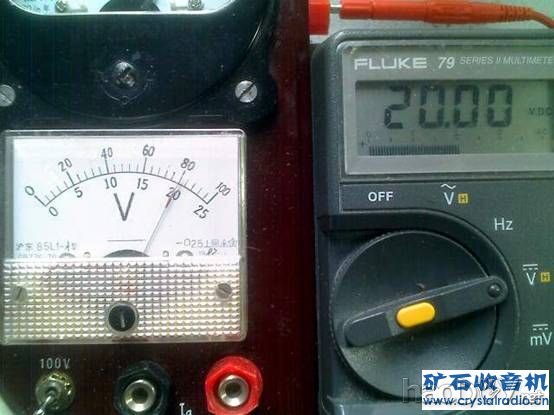

第一档20V对比
Diy收音机和功放常用电子管测试仪

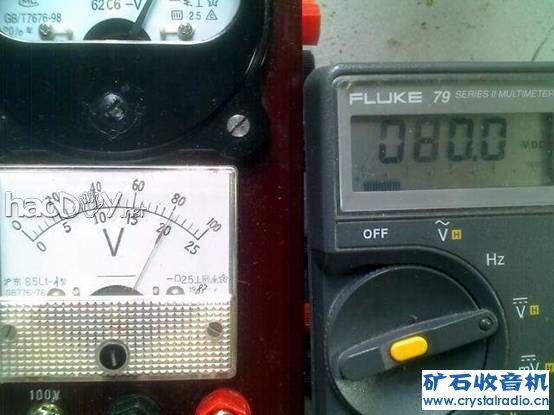

第二档80V对比
Diy收音机和功放常用电子管测试仪

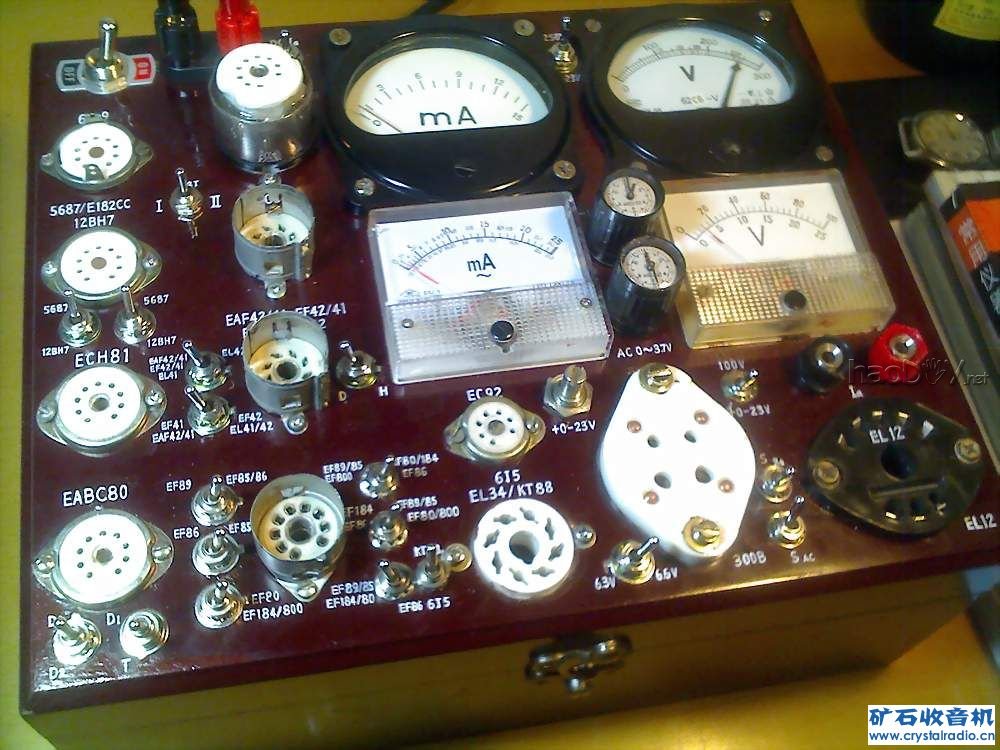

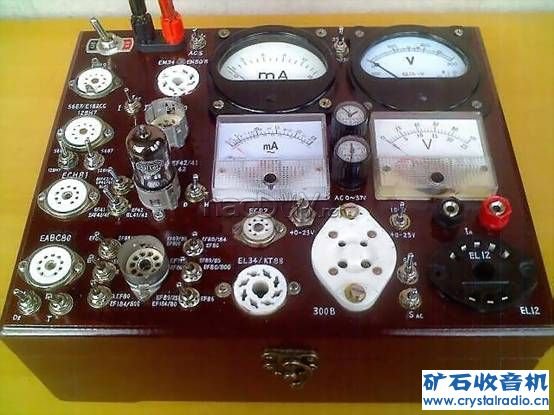

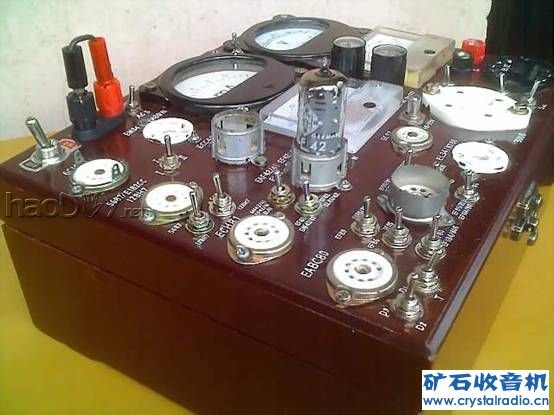

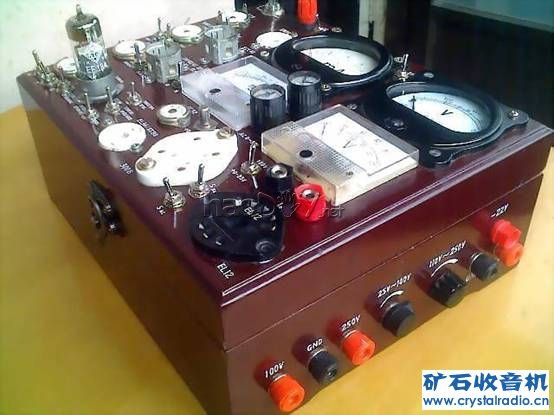

四、测试仪整机制作
用木质茶叶包装箱作机箱，对照包装箱油漆色泽调配出枣红色油漆，涂掉包装箱面的字迹。利用春节长假7天时间，手工开孔，安装好元件，按图接线，核对无误后通电即可正常工作，完全不用调试。
Diy收音机和功放常用电子管测试仪

Diy收音机和功放常用电子管测试仪

Diy收音机和功放常用电子管测试仪




Diy收音机和功放常用电子管测试仪

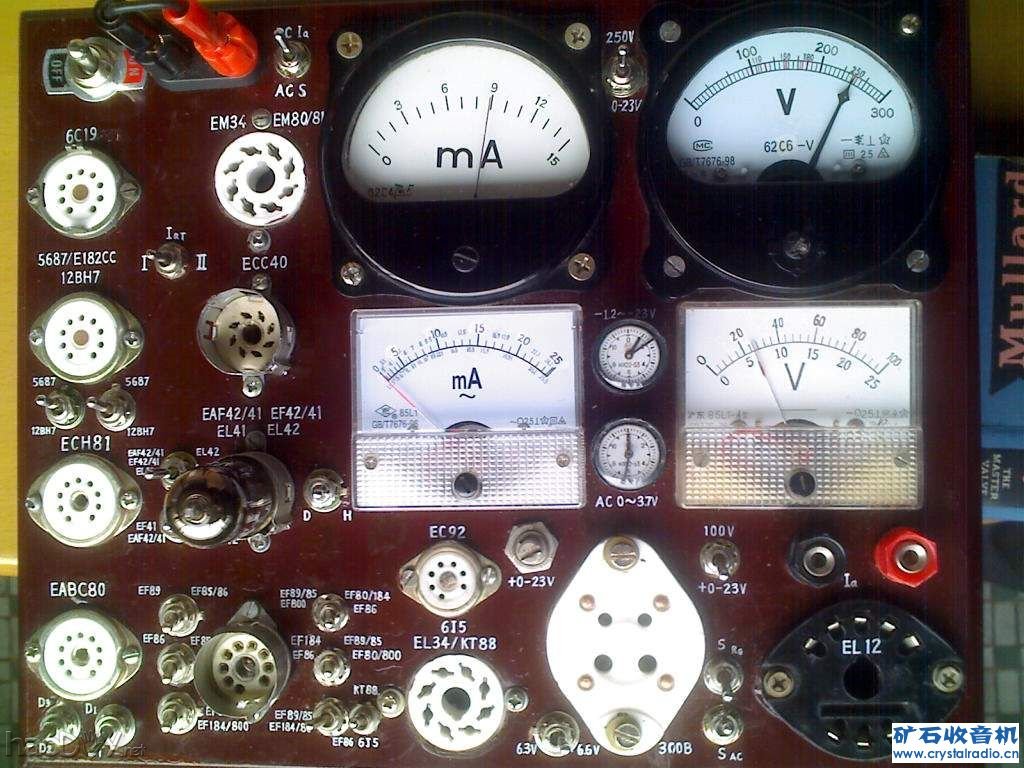

整机面板
Diy收音机和功放常用电子管测试仪
9脚五极管和复合管的测试选择开关 (责任编辑：admin)
