绕制作变压器,DIY程控自动排线、绕线机完工！ 附视频(5)

时间:2013-02-19 22:26来源:www.crystalradio.cn 作者:bg1trk 点击: 次
结构尺寸： 丝杠螺距：1mm 绕线电机--绕线机主轴间距A： 90mm 绕线机主轴--排线机主轴间距B： 110mm 可用绕线行程C： 90mm 排线机被动轮直径D： 38mm 绕线机被动轮直径E：90mm 绕线电机主动轮直接F：20mm 步进电机-

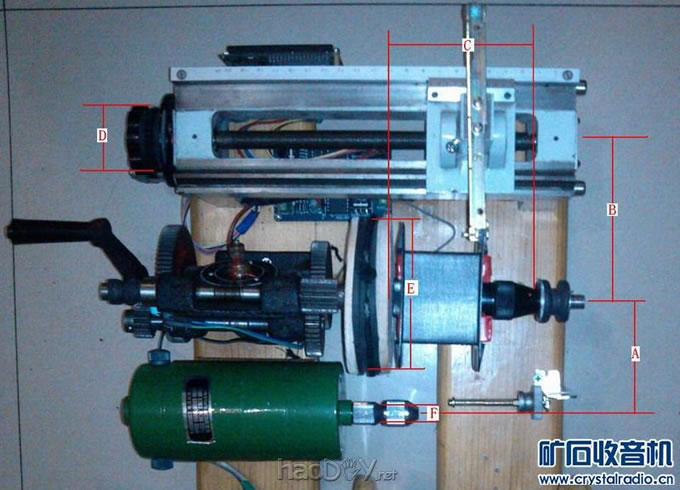

结构尺寸：
绕制作变压器,DIY程控自动排线、绕线机完工！ 附视频
绕制作变压器,DIY程控自动排线、绕线机完工！ 附视频
丝杠螺距：1mm
绕线电机--绕线机主轴间距A： 90mm
绕线机主轴--排线机主轴间距B： 110mm
可用绕线行程C： 90mm
排线机被动轮直径D： 38mm
绕线机被动轮直径E：  90mm
绕线电机主动轮直接F：20mm

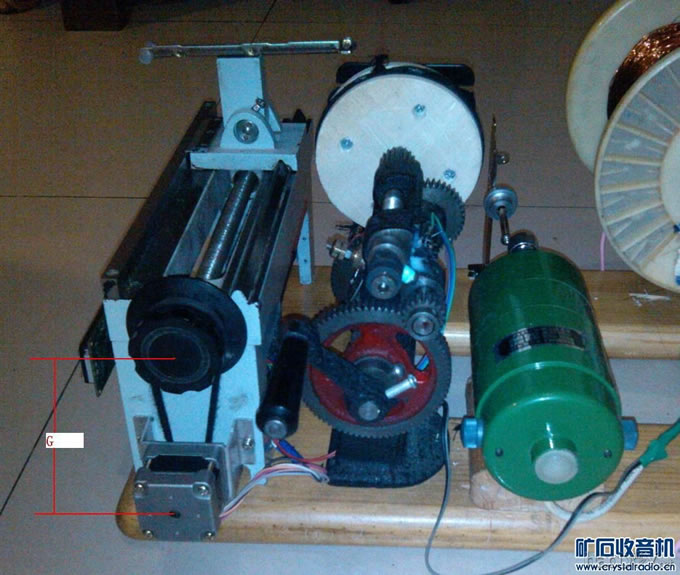

步进电机--排线机被动轮间距G：  95mm

这玩意在机械结构方面加工精度要求不高，排线机与主轴间距要求较严，要达到排线电机和排线机主轴不丢步。其他就没什么要求了。
