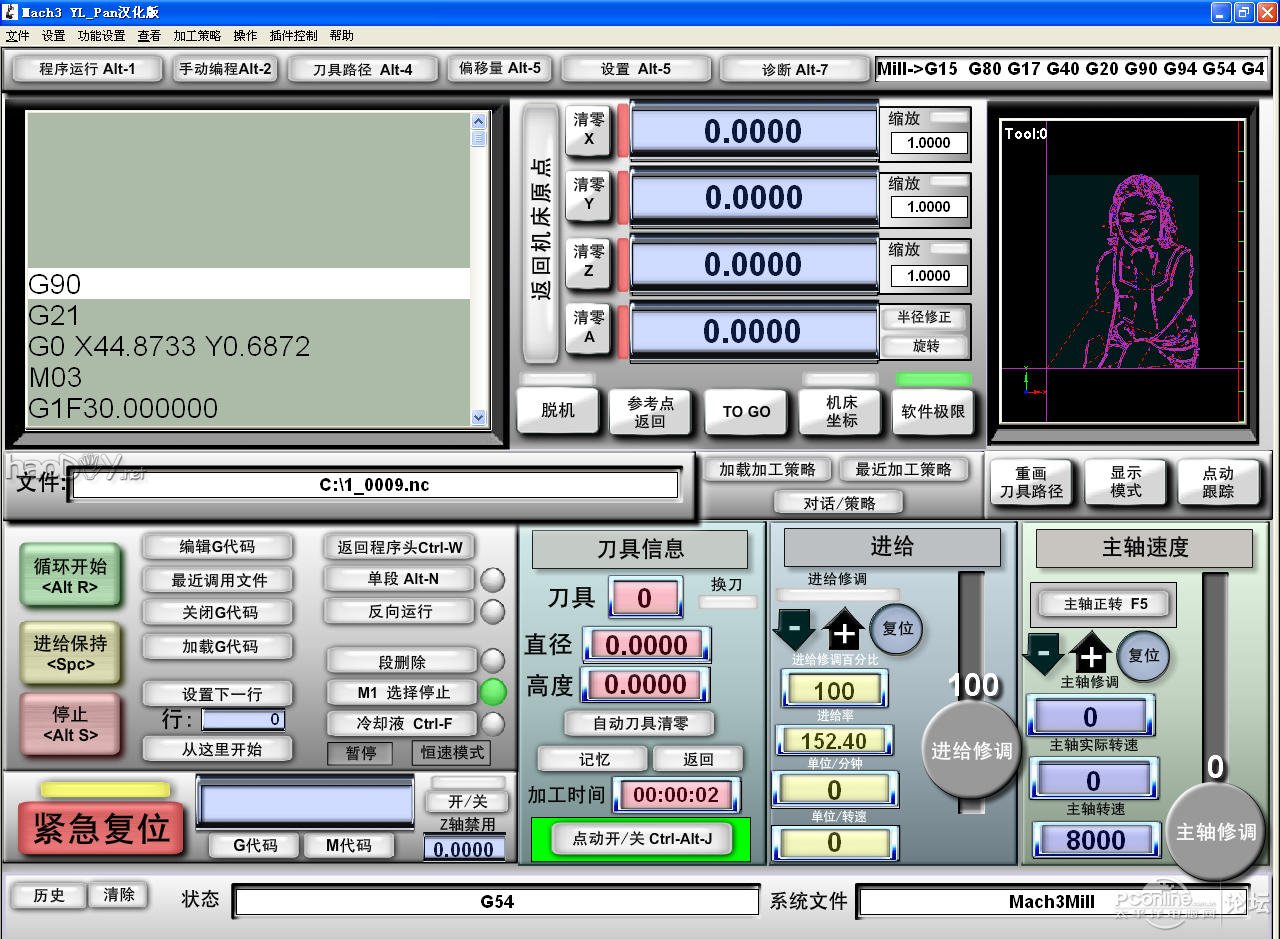

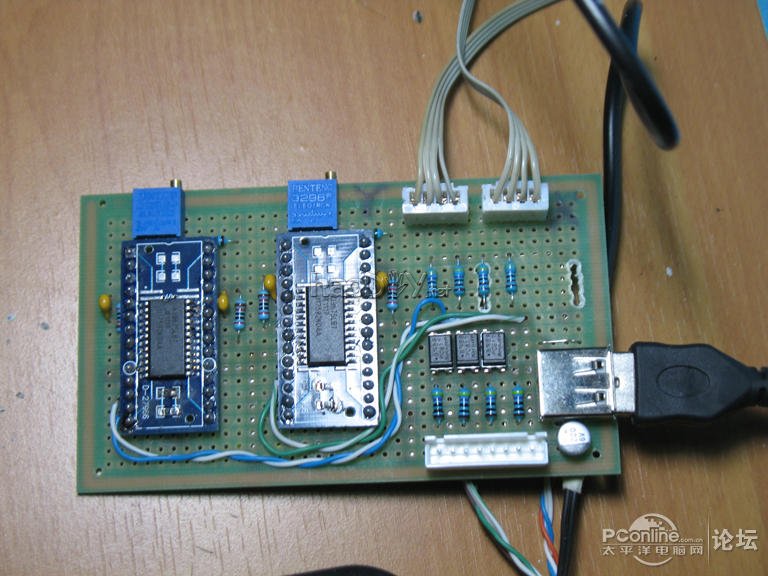

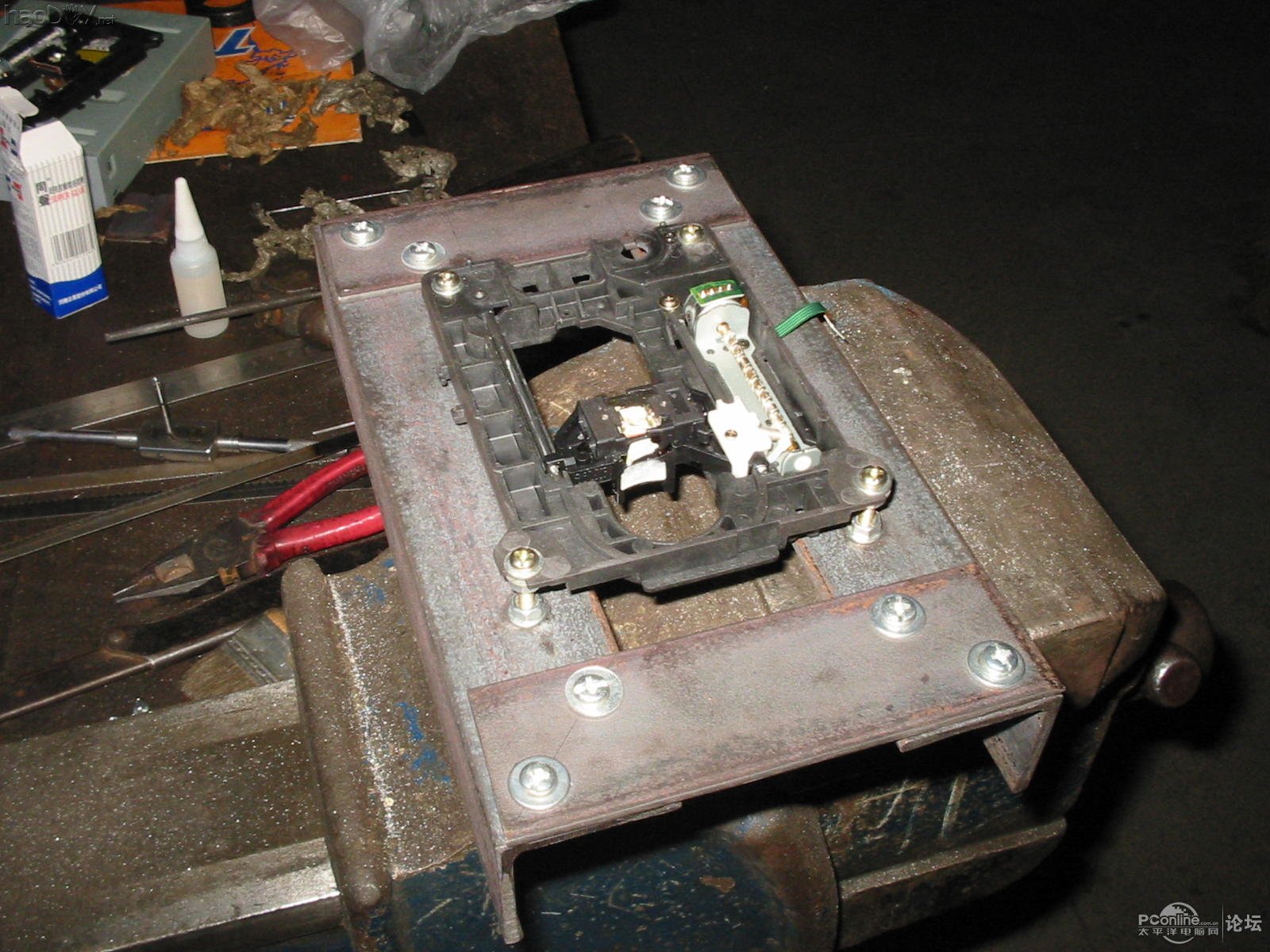

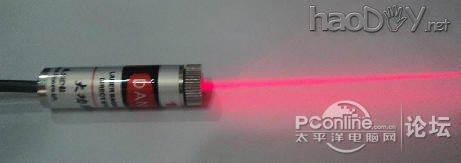

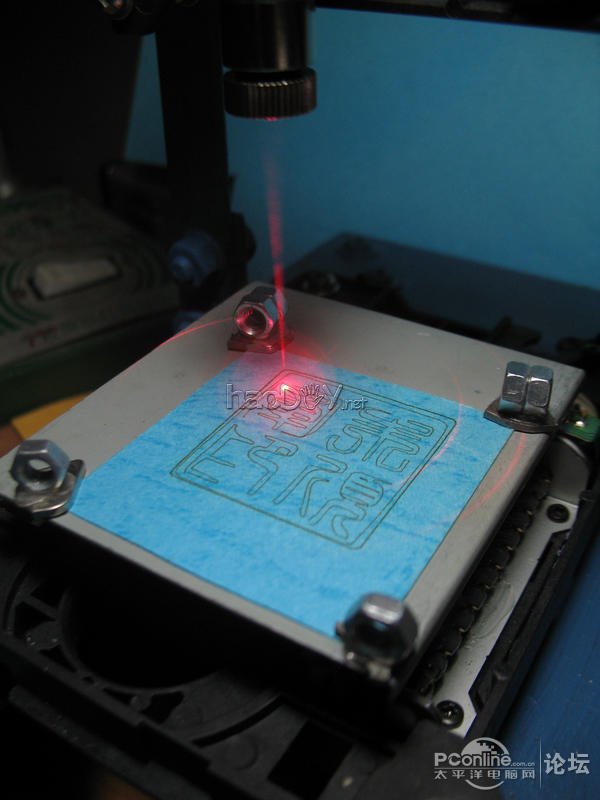

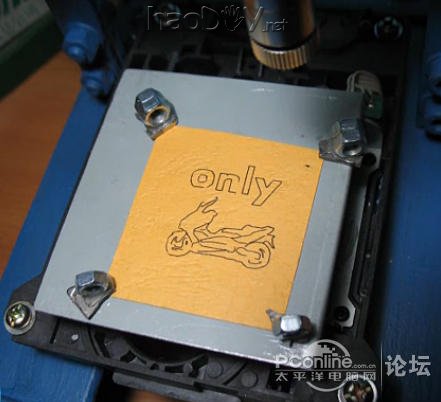

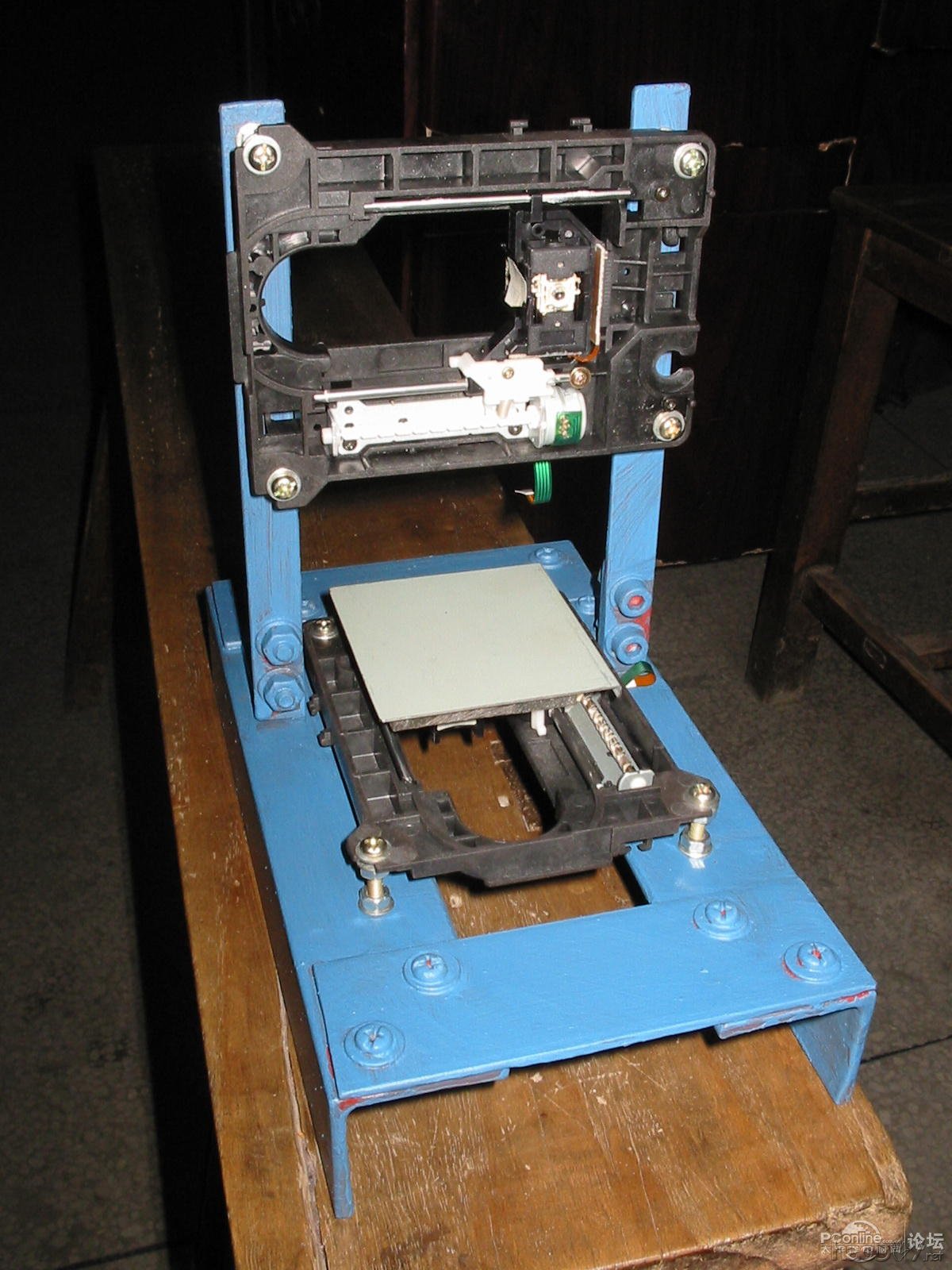

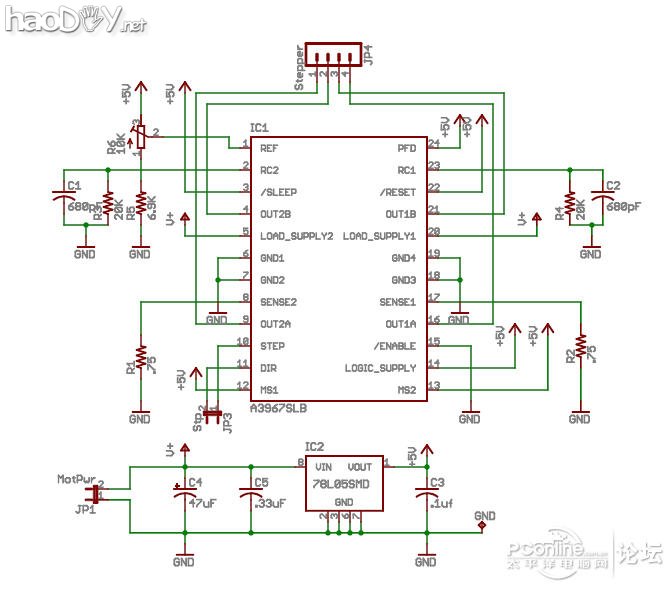

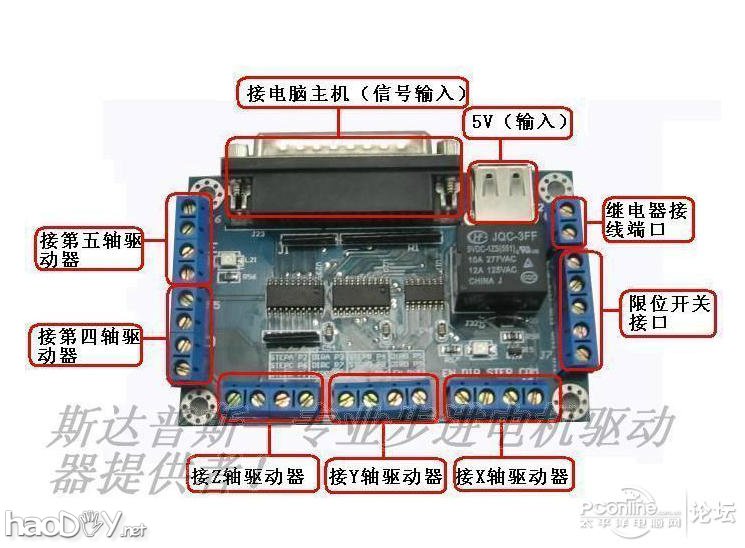

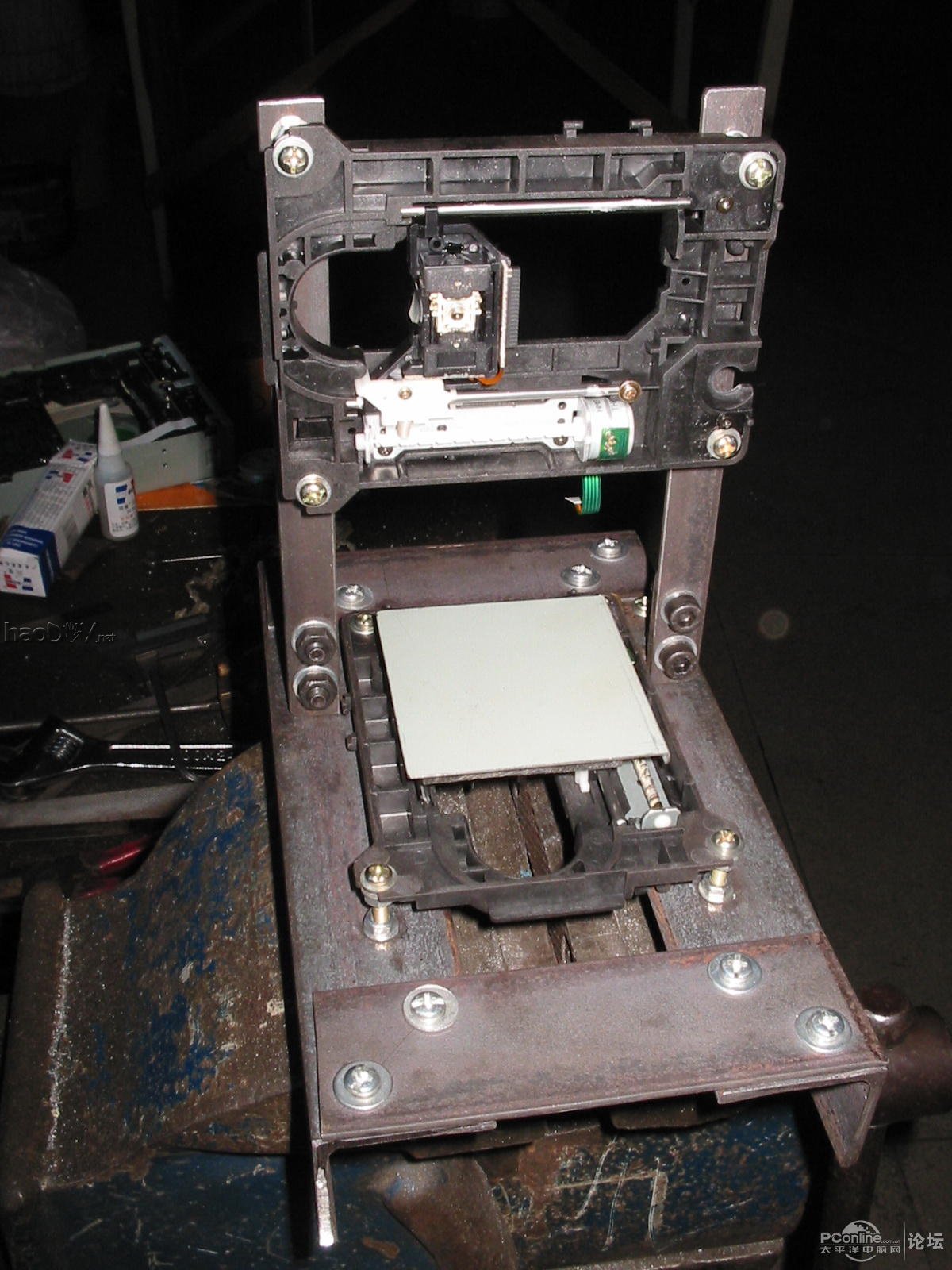

自从听朋友说TB上卖的激光管可以把报纸割开后我就开始琢磨这个玩具了. 友情提示,激光很危险,操作需谨慎! ONLY狂热爱好TMAX,祝愿ONLY年后心愿能够实现.   制作过程还是蛮纠结的,一开始考虑用51单片机串口与计算机通讯,然后驱动X和Y轴.研究了半天找不到51能翻译G代码的程序. 到处看看,突然发现有个叫MACH3的软件,可以通过并口驱动XY轴,MACH3原本就是雕刻机软件,这样一来事情就变的非常简单了. 拆2个旧光驱,需要里面的步进电机和导轨,在光驱里面是否能拆出步进电机全靠运气,现在很多光驱都是普通电机了.然后就是用角铁 做个框架.  这是做好的Y轴.  X轴也做好了,拼接起来.要保证水平和垂直度.角铁的质量非常差,估计全是废铁重新回炉的.锯坏了3根锯条.  刷上油漆,好看多了.下面开始做驱动部分.淘宝上能买到的驱动器电流都太大了,光驱上用的这个步进电机型号是pl15s020,步进角18度,相电阻10殴,电压5V. 还是自己做个驱动吧,按照EasyDriver V3的电路自己做了一个.   做好的板子,原本用了4个光耦,但有一路死活不工作,拆了直接接信号,USB口取电.因为工作电压是5V,即使驱动板损坏也不会伤害到计算机并口. 通过R6的调节,我把电流控制在150mA左右,这样步进电机不发烫,也比较有力量.A3967的最大细分数是8,也就是12脚和13脚2个高电平. 18度8分后是2.25度,步数还是非常粗糙的,所以只能是个玩具.当然,要是弄成256细分的话那就非常好了,不过造价也上去了,不符合节约的概念. 接下来上淘宝去买个MACH3的接口板,这个接口可以自己做,偷懒,还是买现成的吧.  最后把驱动板和接口板连起来,激光器直接用接口板的继电器控制. 这是在淘宝上买的250mW的红色激光模组.  生成刀路G代码的软件有很多,最后用MACH3打开G代码文件, 这个可爱的微型激光雕刻机就工作起来了.一个很可爱的小玩具.工作面尺寸实在是太小了,只有37*37毫米. 这是MACH3的界面  成本:角铁,螺丝,旧光驱基本不要钱. A3967驱动板30元 MACH3接口板55元 激光器250mW 68元 (责任编辑：admin) |
