diy指针式绕线机增加数字显示

时间:2013-03-05 11:09来源:www.crystalradio.cn 作者:cytx 点击: 次
普通指针式绕线机虽然有计数装置，但读数多有不便，当计数装置损坏后配件难找。下面的数显装置，原件易得，电路简单，成本低廉，容易制作，具有断电记忆功能。采用常用的霍尔原件配合计数装置（采用电子式累加计数器也可以采用常用的计算器）进行计数，读数
普通指针式绕线机虽然有计数装置，但读数多有不便，当计数装置损坏后配件难找。下面的数显装置，原件易得，电路简单，成本低廉，容易制作，具有断电记忆功能。采用常用的霍尔原件配合计数装置（采用电子式累加计数器也可以采用常用的计算器）进行计数，读数精度高，误差小，成本低。

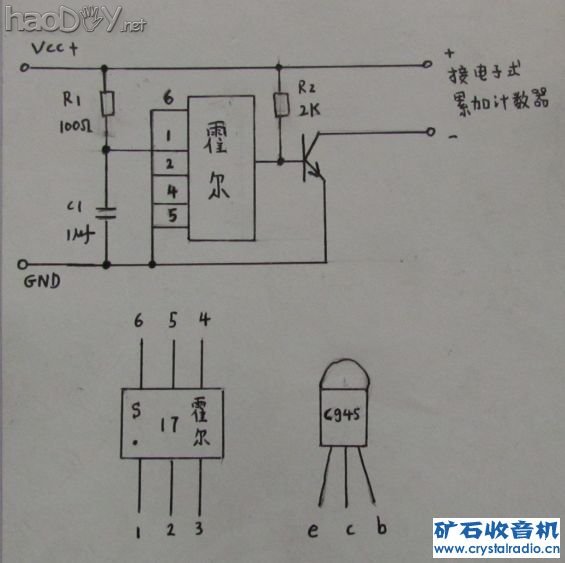

1：电路采用简单的开关电路，工作原理就不再说明了，电路图及相关元器件如下：

diy指针式绕线机增加数字显示

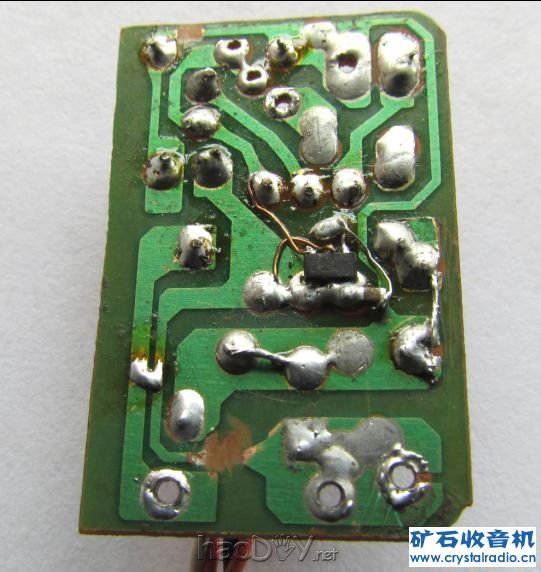

2：霍尔原件，采用小型贴片式。

diy指针式绕线机增加数字显示

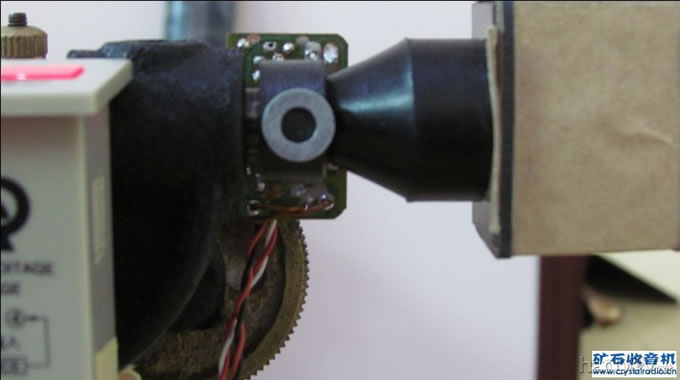

3：磁铁随便吸在这个位置就可以了。

diy指针式绕线机增加数字显示

4： 电路调试好后就可以安装了

diy指针式绕线机增加数字显示

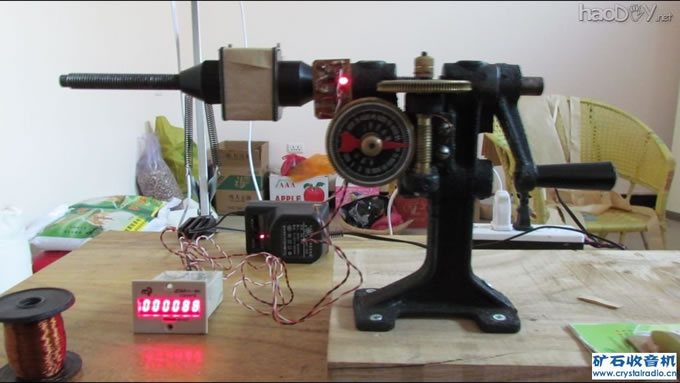

5：将电路板，磁铁，电子式累加计数器安装在合适的位置。

diy指针式绕线机增加数字显示

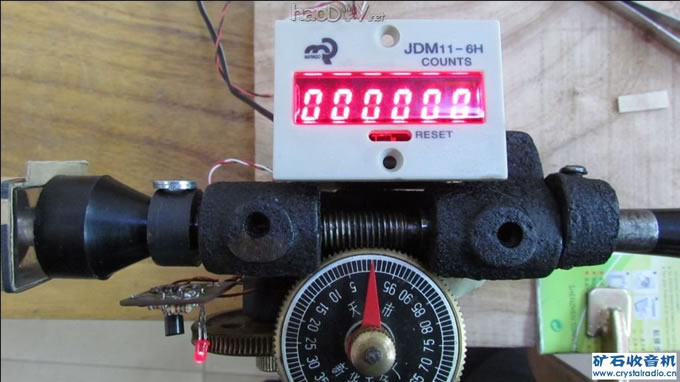

6：绕上几圈试试看，好棒！自己赞一个。 diy指针式绕线机增加数字显示  (责任编辑：admin)
