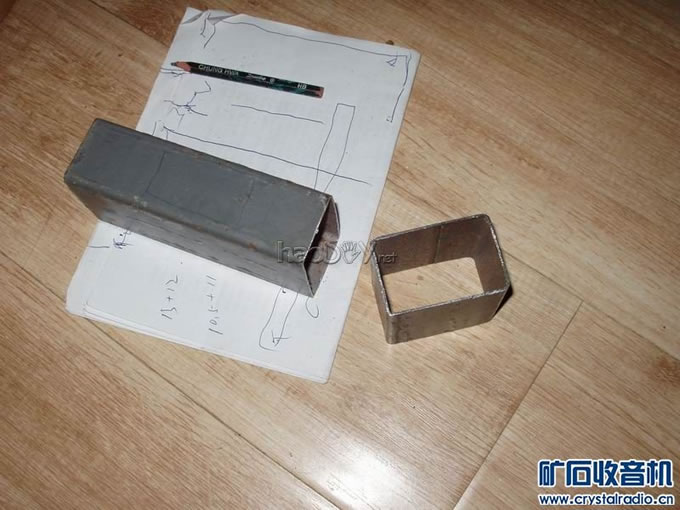

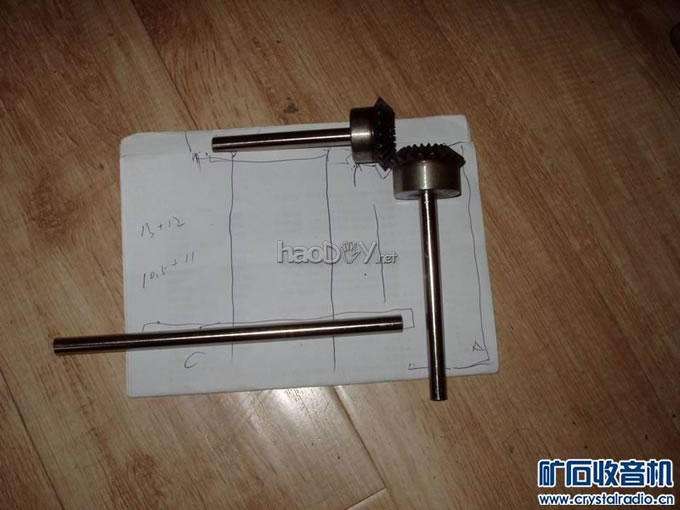

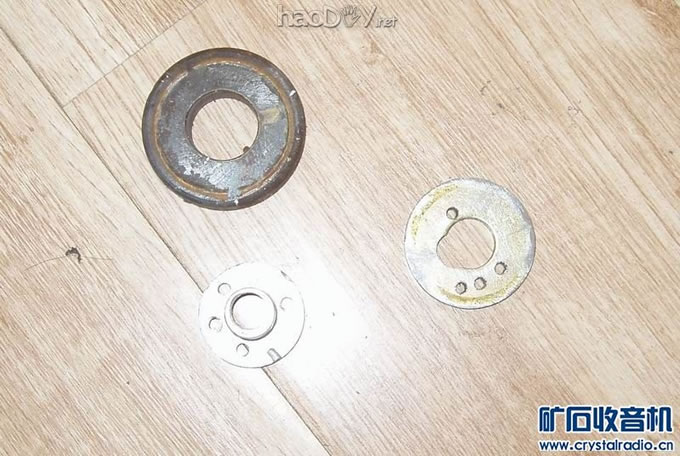

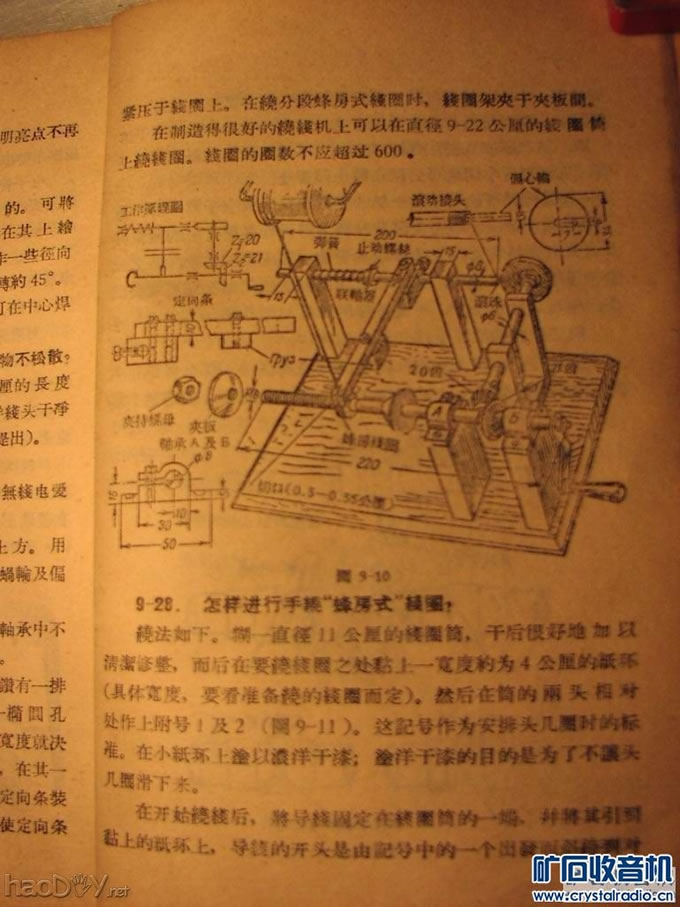

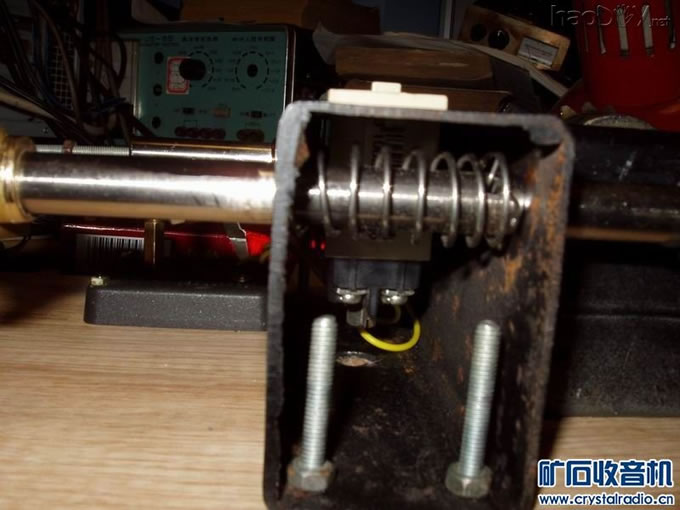

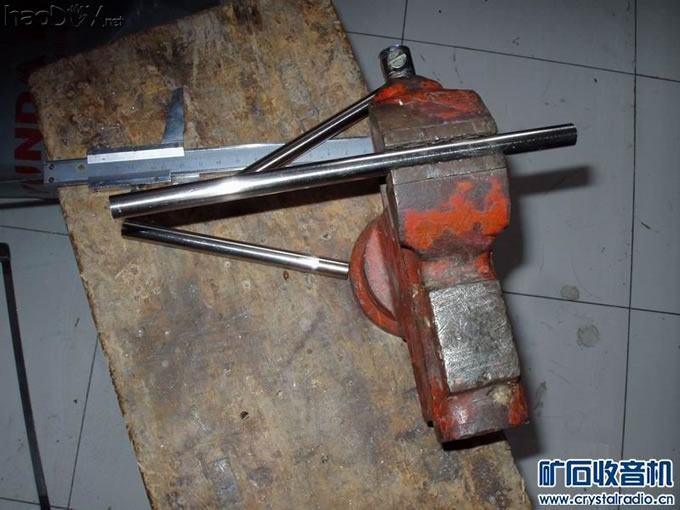

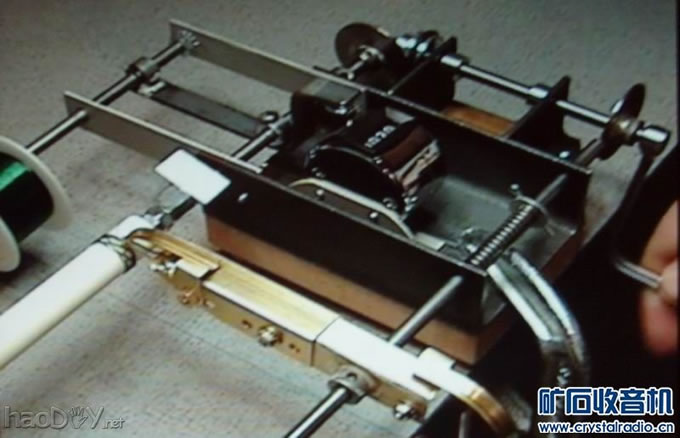

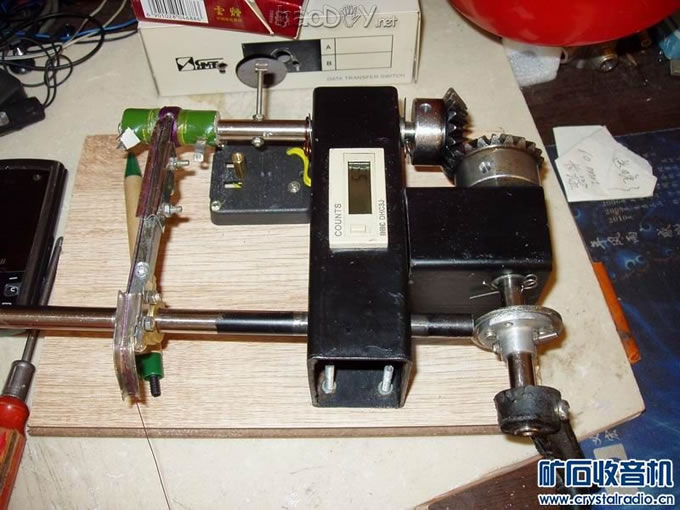

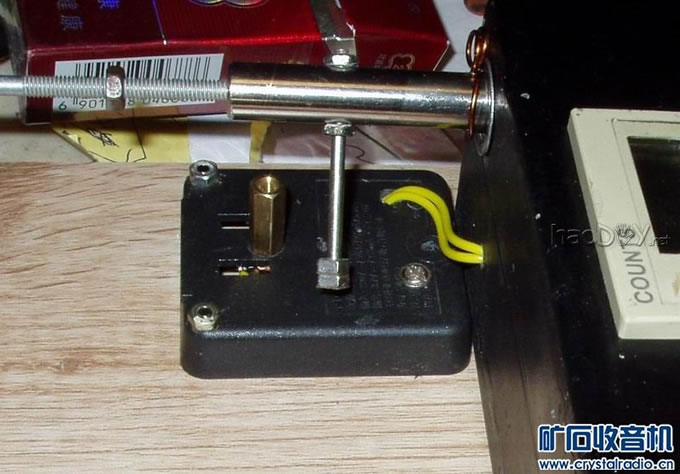

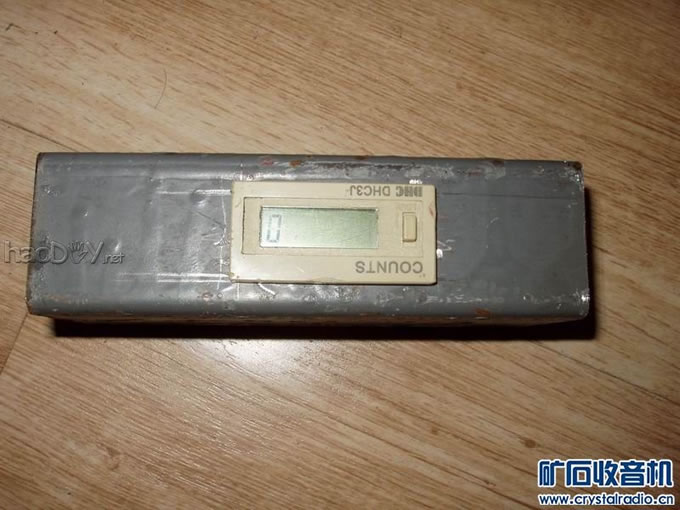

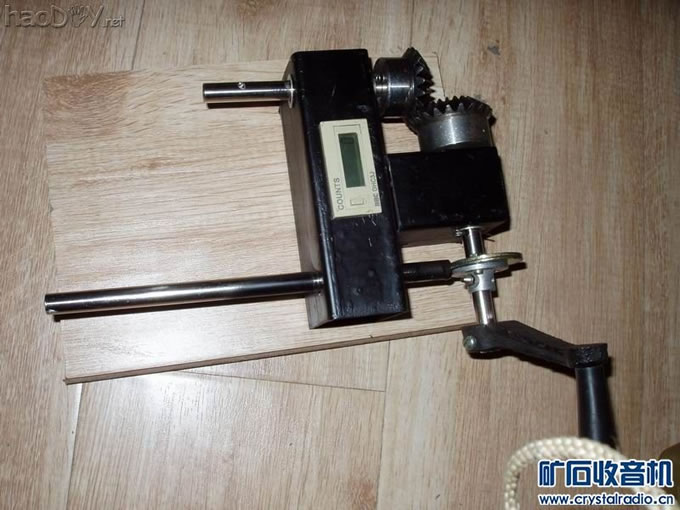

自从和电子管结缘，经常碰到蜂房线圈，苦于没有工具只得徒手绕制。但实在难看。 恰好拆一台旧扫描仪得到一根光轴。测量一下尺寸42cm正合适。所以产生了DIY一台蜂房绕线机的想法。 查阅本坛先贤和国外的一些网上资料受很大启发，搞懂了工作原理。  这是一幅来自国外网站的截图做为参考  心里有谱了，于是开始准备材料： 五金机电市场转了个遍没找到胶轮与合适的伞锥齿轮，意外的买到一只拆机的电子数子计数器，十块钱搞定； 淘宝上很容易就买到一对伞齿轮，加运费29元； 接下来一个难题就是偏心轮不知道怎么解决。。。。。在翻家里垃圾时眼前一亮：扬声器上的软铁不正合适嘛！ 出门办事回家的路上到废品站看一眼，花二块钱买一小段方钢65*40*180，主体支架也OK啦！ 由于没有干簧管，拆了个小型继电器用里面的两个触点DIY了一个。虽大一点但经过实验很好用。 老收音机一号电池仓里负极弹簧在光杆上重绕一下弹簧也解决了。 （把制作过程随机拍的几张图片帖上）      开始组装：此机最关键的就是三个轴孔的定位，要尽量的减少误差！因手头只一把手枪转所以非常小心的由3-4-6-8-10分五次用不同直径的钻头由小到大一点点扩出来     关键细节1排线部分：采用小条方形铁（工具箱里找到，我也不知道哪上用的）打孔用M3螺丝固定。 冲压件用一个屏蔽盒用剪刀按下图尺寸剪出形状，然后小心折制，再搞出一定弧度。 “线嘴”用一2.5镀锌线按图弯出后固定。 (责任编辑：admin) |
