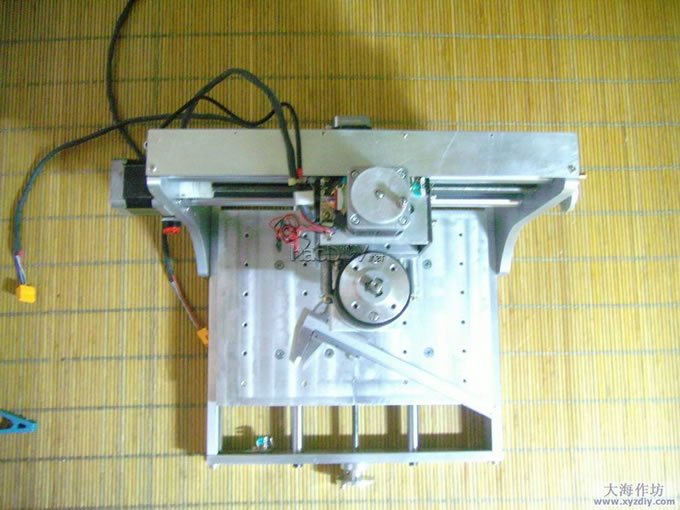

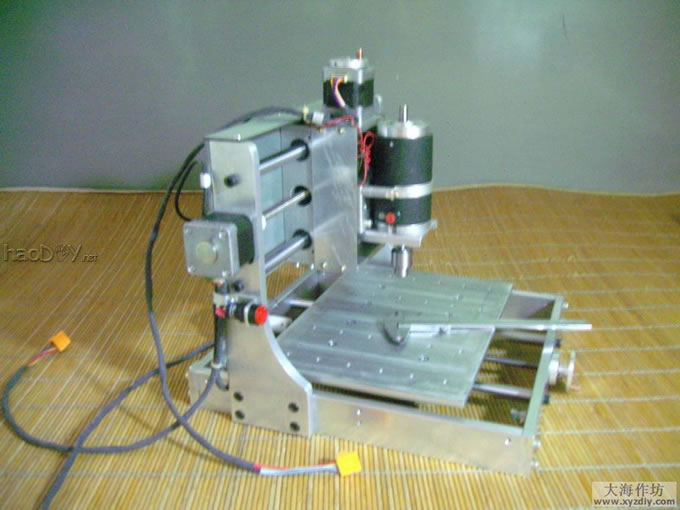

先上图

机架部门是10MM的，装直线轴承部门是15MM的，主轴电机连钻夹是88元（淘宝网“小飞侠”)买的。

给个我的原料表作参考：

原料表：
序号       名称       规格       数目       备注
1       平机螺丝       m4*15       12只       牢靠消差螺母
2       内六角螺丝       m6*20       28只       底座.立柱
3             m5*12       10只       z轴滑块
4             m5*35       4只       x.y轴滑块牢靠
5             m4*15       24只       滑块.轴承座
6       轴承       5mm*5mm*11mm       3只       丝杆
7       直线轴承       LM13UU 内径13.外径23.长度32       12只       光杆轴承
8       铜棒       直径34       45mm       消差螺母上
9             直径28       45mm       消差螺母下
10       尼龙棒       直径20       100mm       联轴器       -
11       PVC板5mm       320*150       1块       x轴背板
12             5mm       50*50       3块       电机座        (责任编辑：admin)
