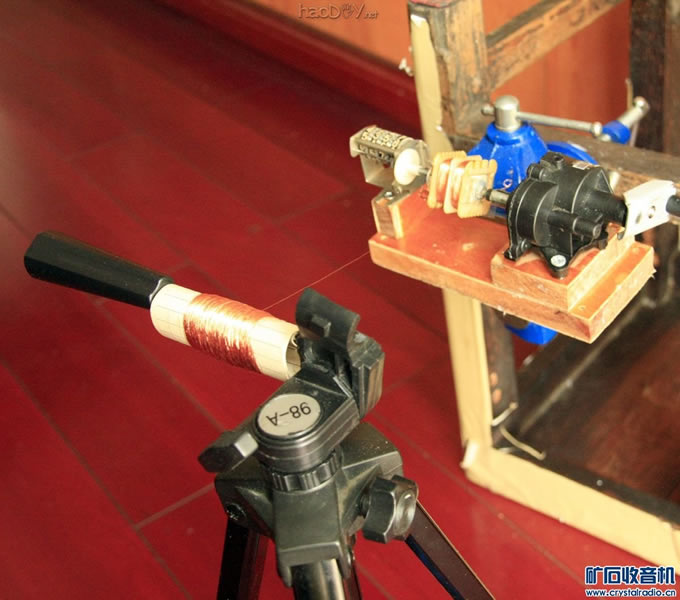

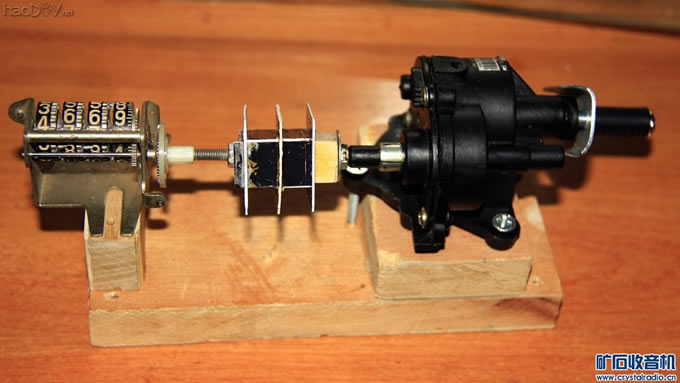

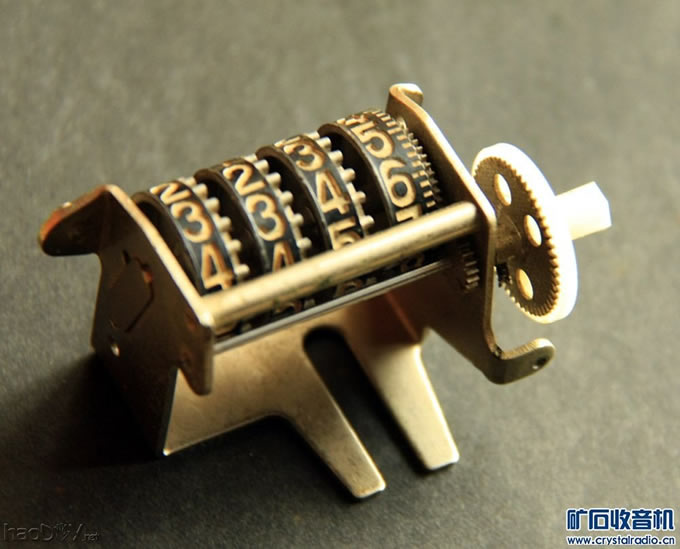

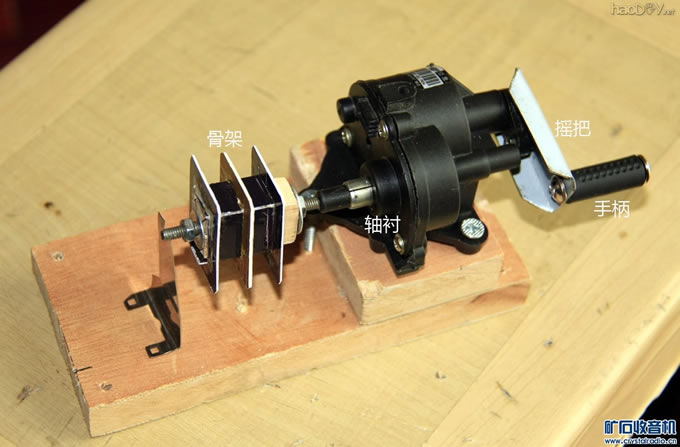

敝人新入旷坛，不知还能不能参赛，不指望得奖，姑且发一贴吧。 最近欲DIY一部小胆机，但有几个动辄几千匝的电源牛、输出牛也要自己绕制，以敝人老眼昏花用手工一圈圈完成这一艰巨任务，心中不免打鼓。前日看到有坛友赠送绕线机，很想借来一用，可人家不理会。于是寻思着自制一台小绕线机。 绕线机的主体是旧洗衣机上的一个齿轮控制部件。也是凑巧，散步看到附近收废品店地上甩着几个坏的洗衣机电机，想着可以拆里面定子漆包线绕牛用，三元钱问店主买回一个，电机端面上就带了一个这东东。(附带说明，其实那个定子里的绕组很难拆下来，有人说给线圈通电加热，我还没试)。 把部件拆下来，里面是一对塑料传动齿轮，传动比1:5.5，其中输出轴间隙很大、就找来一小段铁皮管当轴衬。又用厚铁皮折成槽型，打上眼做成手柄摇把。，再把整体用木螺钉安装在一块厚木板上，输出轴即绕线轴，用一长螺柱拧入轴孔里。绕牛骨架用的是塑料名片卡纸剪裁、万能胶粘接而成，再用小方木做成内芯，中间打孔，套在螺柱上，两边用螺母夹紧就能绕制了。每摇一圈，绕线5.5匝，比手工提高效率5倍。 缺点是整体太轻，必须用台钳夹住，手摇时才稳定。或者整体再固定在一个大台面上。  今天又给它增添了一个计数器，用的是旧电度表上的，把第一级啮合蜗杆去掉，在二级齿轮端面用万能胶粘上一个塑料小法兰，  小法兰是盒式磁带机的主动轮中拆出来的，有孔一端套在绕线机轴上，然后将它整体定位在基板上即可。  制作完成后经测试，由于去掉了蜗杆那一级，绕线机转一周，末位数增量为5，摇把转一圈，绕线5.5匝，计数为27~28之间。也可理解为末位为小数点位，摇把转一周增量2.75，乘以2就是实际匝数。 处在工作状态，绕线机用小台钳夹在凳子腿上，放线架用相机三脚架代替。  (责任编辑：admin) |
