很早有一台手动绕线机，体积太大，绕小线包时比较麻烦。翻陈年箱底的旧货时，看到从电风扇上拆下的断了一脚的转头变速箱，发现还有利用价值，加上坛子里有活动，便动手DIY了一个小型数码绕线机，凡是小型的线包都由它来绕制，计数准确、携带方便，现在展示给大家吧！可千万别拍砖呀。。。。 计数装置是利用计算器的连加功能实现的，把计算器“=”号两端用电线连接到计数接口处，通过转轴凸点，使用前按“1”、“+”键每增加一圈数相当于增加一个数输入到计算器，绕够数量后，按“=”键，即知道绕的总数了。 制作时要注意凸点位置、安装计数开关位置，使之能灵敏通断。 夹持器的大小以需要绕制线包为标准选定。 来个全家福：电风扇转头变速箱+袖珍计算器

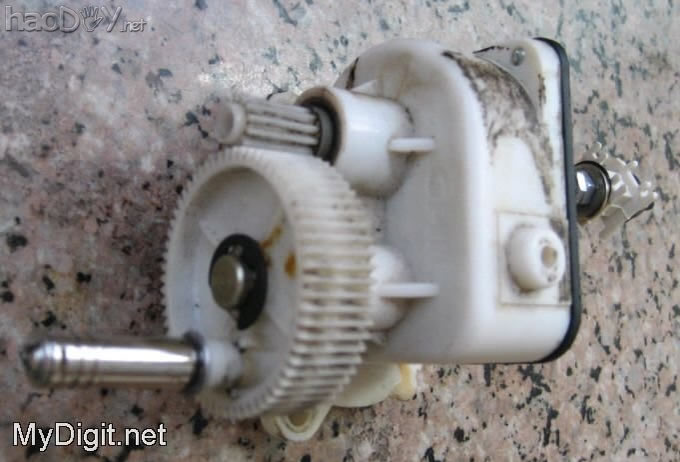

改造后的电风扇变速箱全貌

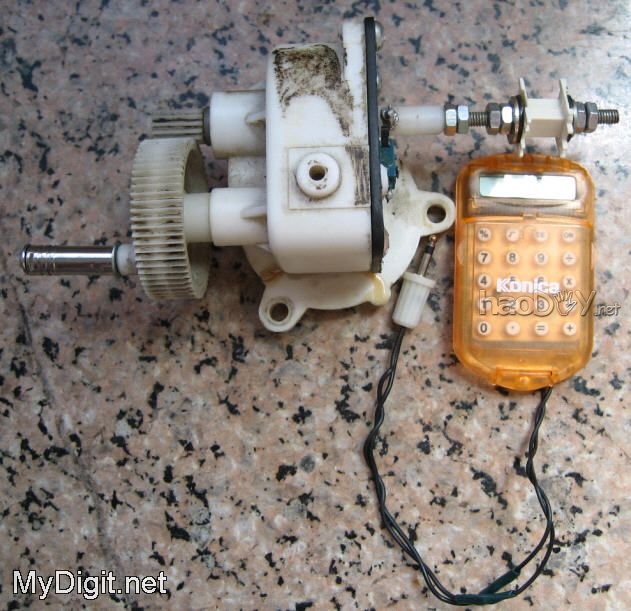

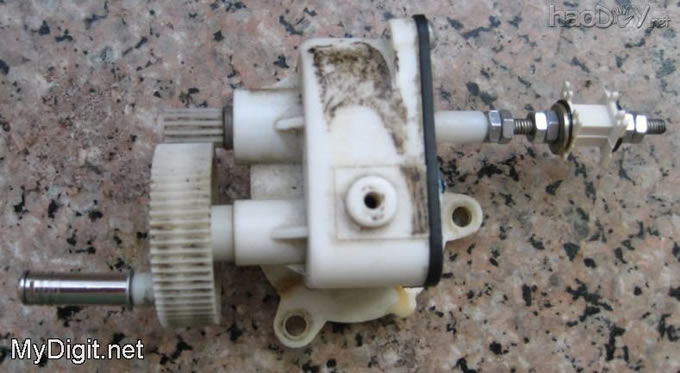

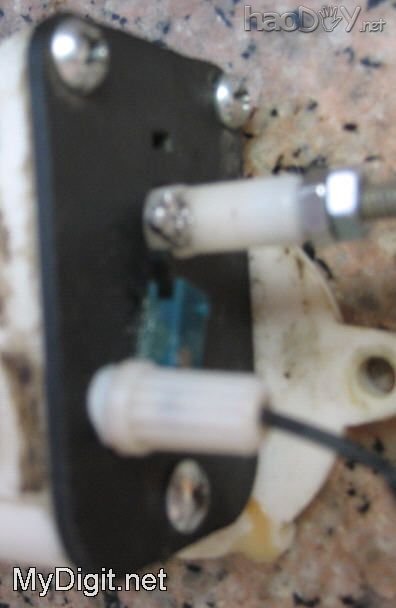

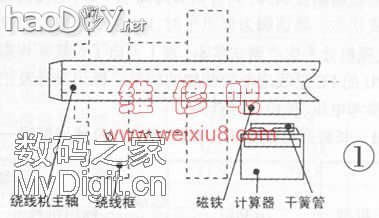

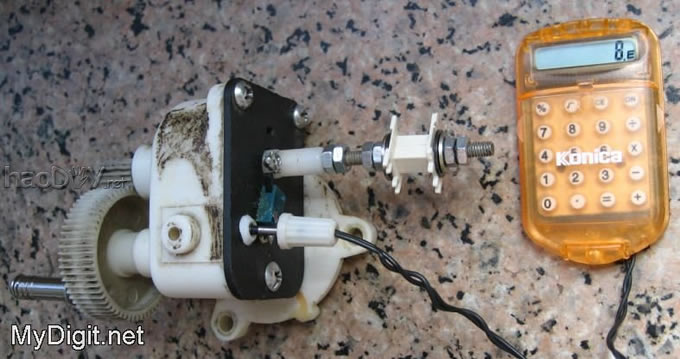

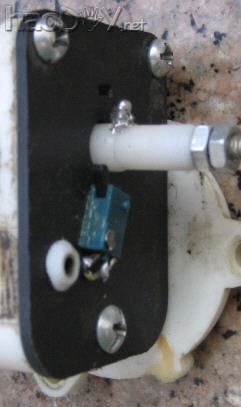

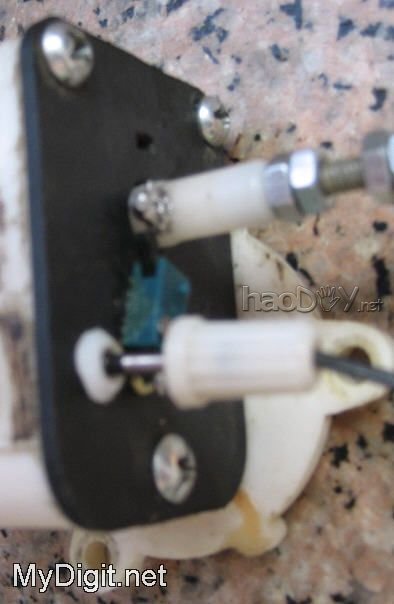

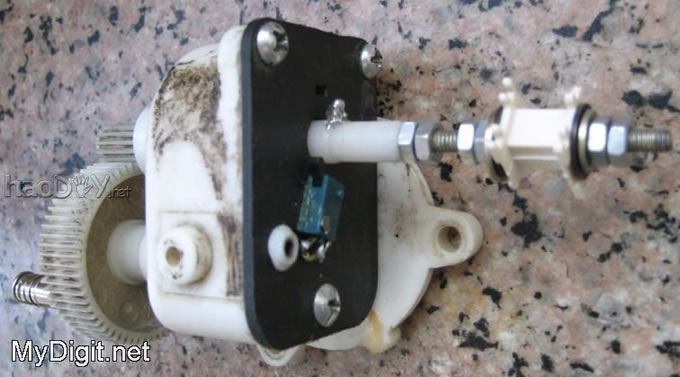

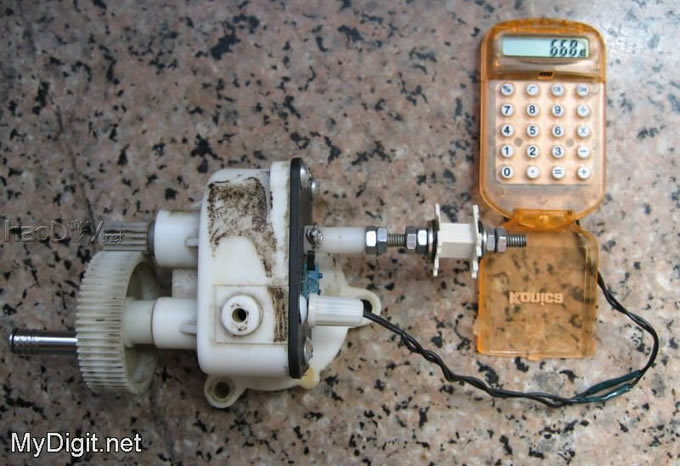

增加手摇柄的电风扇变速箱  增加线包夹持器的电风扇变速箱  增加计数装置的电风扇变速箱  增加计数接口的电风扇变速箱  增加计数装置和接口的全貌  连接绕线机和数码计数部位图 准备插入的状态  细部  插入插头  绕制完成后图  绕线机外加精确计数器 绕线机使用年限过多，蜗轮蜗杆磨损，有时会看不准精确的刻度。如果需要精确计数，可外加一套简易计数器。方法是在绕线机主轴(输出轴)上用胶布贴上一小块磁铁(可采用废塑料文具盒内的磁铁)，找一个计算器，上面贴一个(常开)干簧管，干簧管两端接在计算器的“=”号的两端，干簧管对准小磁铁(如图1)。使用时先顺次按计算器0、+、1三个键，然后就可以使用了。绕线机每转动一周，磁铁经过一次干簧管，就相当于按一下计算器的=号，计算器显示就增加一个数。最后计算器显示的数，就是绕线机主轴实际转的圈数，即所绕的匝数。
