这几天集中搞了几个电子管制作，包括DIY示波管电视机，变压器是一只拦路虎，定做吧，时间长，费用高，关键是想想自己有很多铁芯和漆包线，闲着浪费。就用自己的手摇绕线机绕了几个，呵呵，惨不忍睹。主要是右手摇机器，左手跟着微微摆动，对排线极其不利，尤其细线，只能乱绕或者准排绕，最后往往窗口装不下而作废，有的时候被迫用稍细一点的线，窗口是够用了，发热严重，达不到额定功率。
在淘宝上面看中了310元包邮的电动绕线机，毫不犹豫拍下。对方电话马上就过来了，说这个绕线机绕多粗的？我说从0.1到1.2，他说不行，目前市面上千元以下的都用的缝纫机电机，最慢稳定转速600转，这个1秒10圈，…………我的老天，0.16的漆包线启动瞬间就得断掉！在她的劝说下，取消了交易。

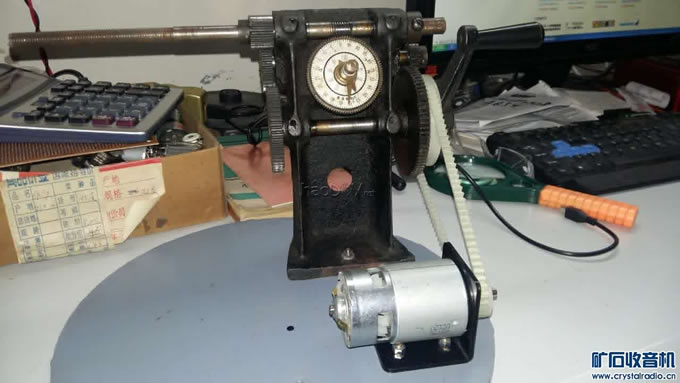

那就DIY吧，为了一个绕线机，花千八百的还不是天天用，未必不过此已忘，不划算。于是顺丰包邮皮带若干条，定做尼龙齿轮若干，说干就干，第一代机器很快做好了，如图（失败的第一台机器）：
【参赛】用闲置物品DIY高性能普通电动绕线机

迫不及待实验：以失败告终，原因是555或者755电机低转速下力矩不够，稍微阻力大些就会丢转阻住，负载稍微小一点就飞快，很不稳定，加上手动绕线机主轴径向跳动大，排线时候很容易乱套。

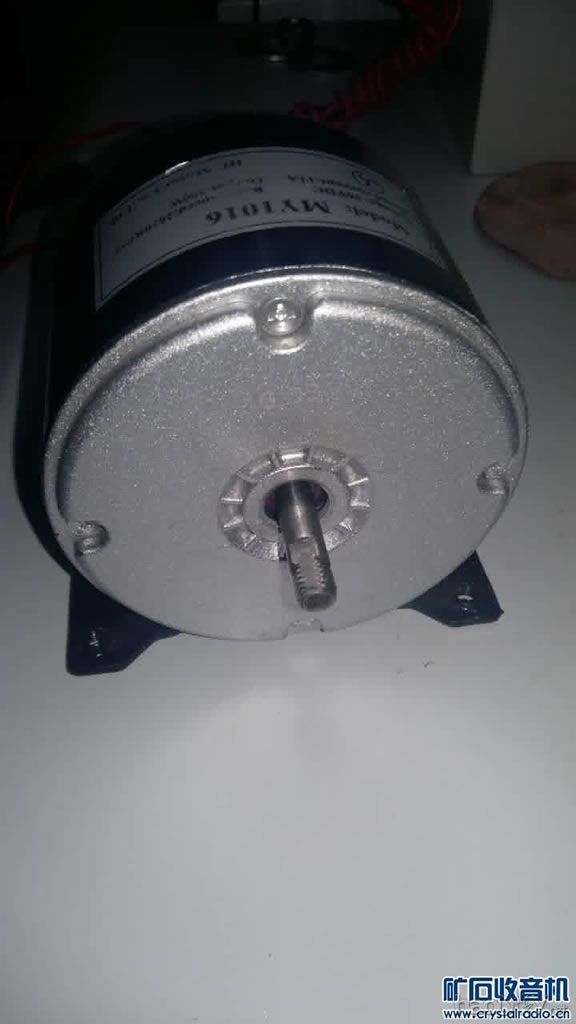

那就更改设计，闲置滑板车电机一台，示波管电视底座限制一个，正好拿来做底座。
【参赛】用闲置物品DIY高性能普通电动绕线机

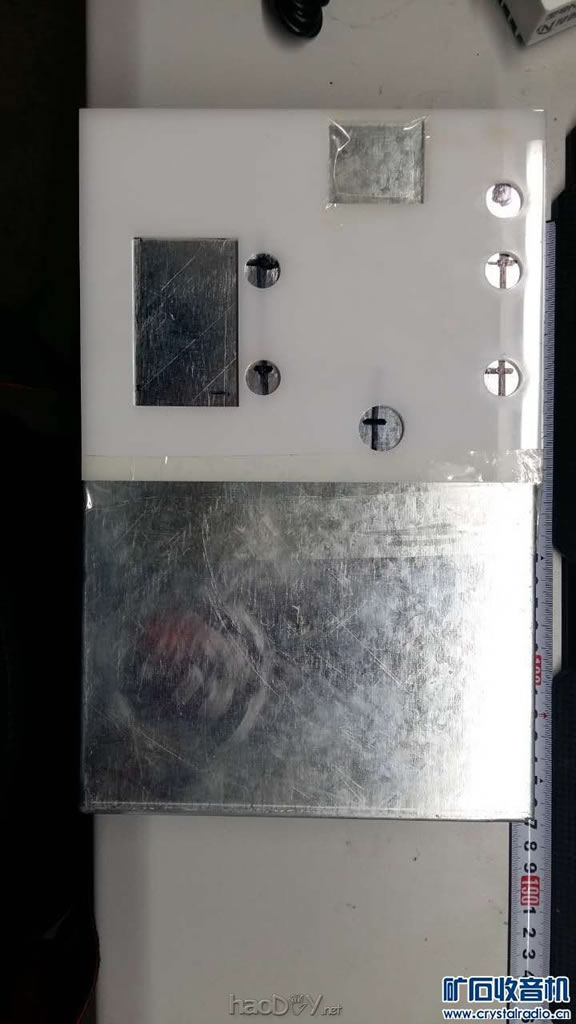

事先用激光雕刻机搞好模板，用等离子切割方孔，圆孔。

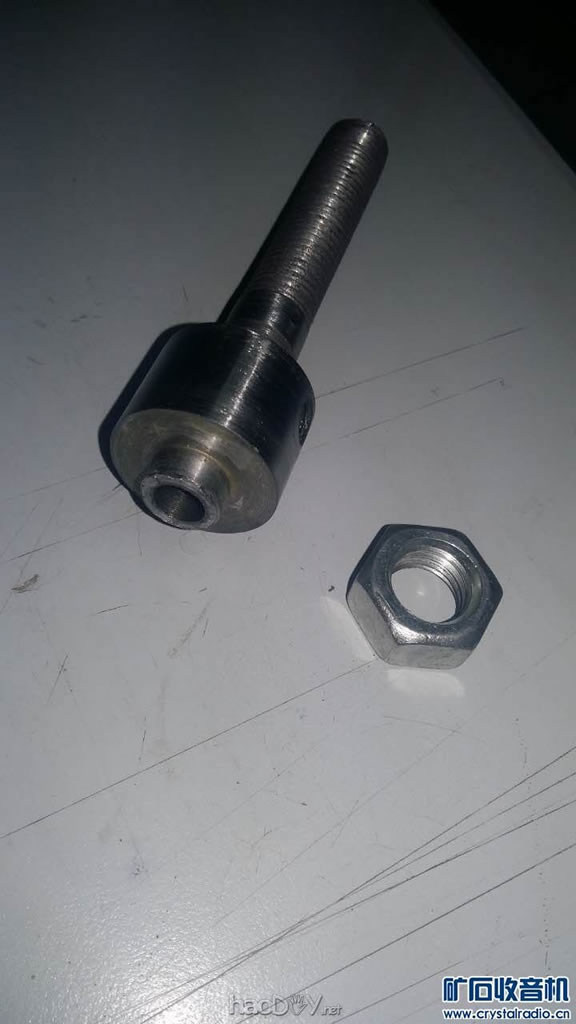

车制主轴：【参赛】用闲置物品DIY高性能普通电动绕线机

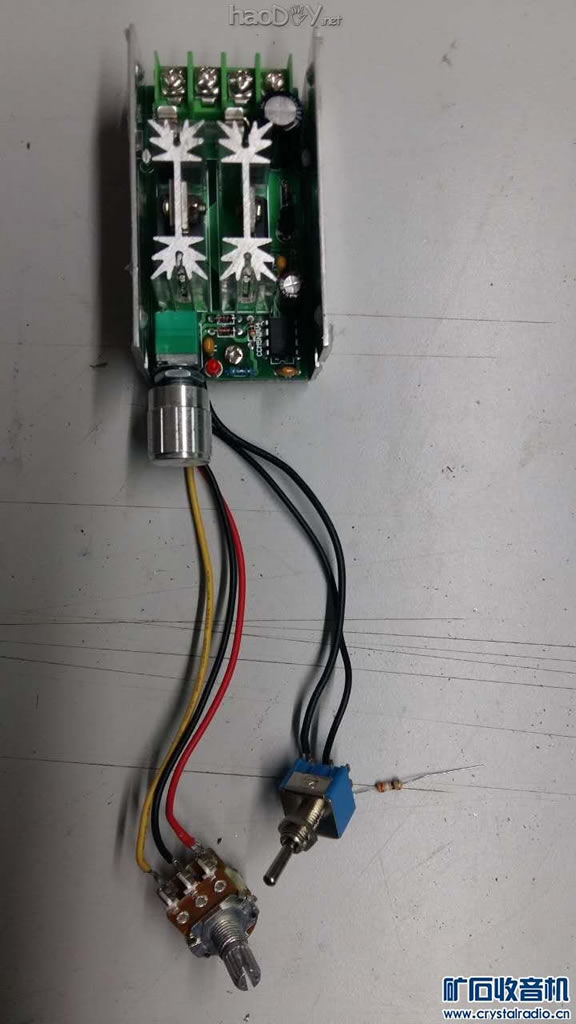

某宝上面的计数器什么的，外加开关和电位器：【参赛】用闲置物品DIY高性能普通电动绕线机

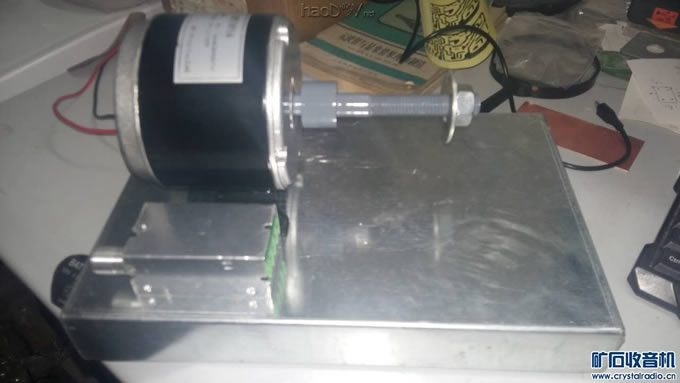

初步排一下结构：

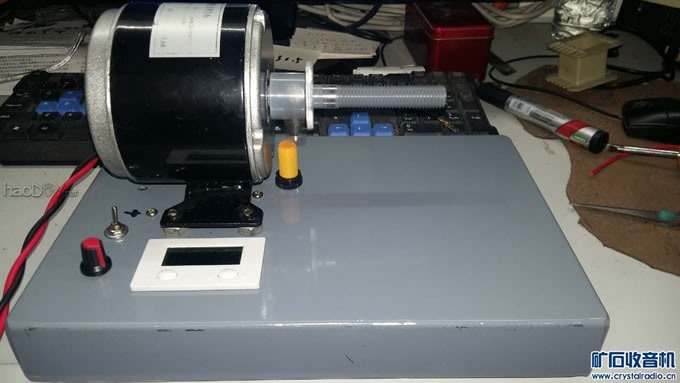

喷漆，组装：

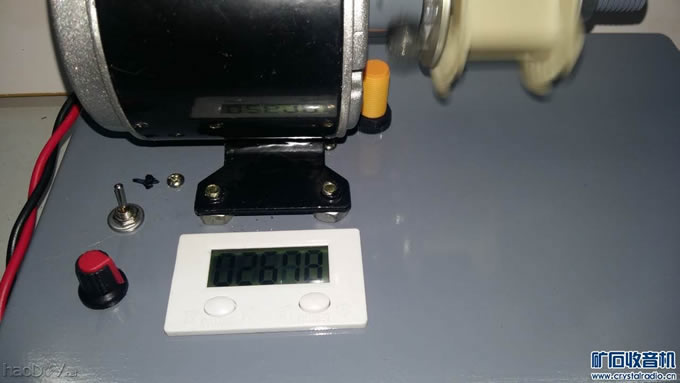

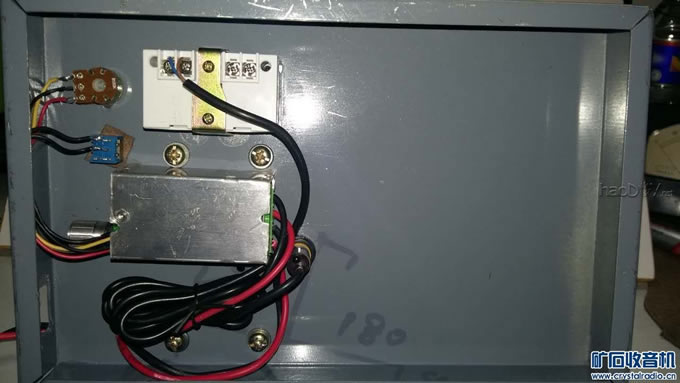

细节：

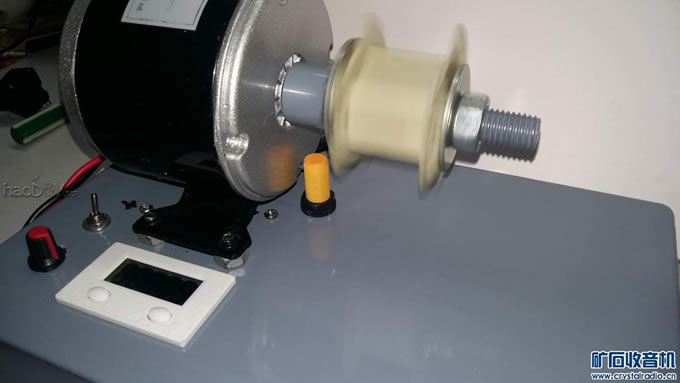

转起来：

实验结果：最低转速0，最高转速600.可以2秒一转大力矩工作，负载空载转速变化不大，主轴径向跳动在0.3mm以下，排线完全没有问题，不存在左右手干扰问题，噪音机器小，半夜干活没人抗议。最大可绕直径12厘米之线圈，对于DIY来说，够了。

补充内容 (2016-12-12 15:58):
滑板车电机：36V，300W，实际使用12V，用直流电机控制器控制，控制器芯片555，带反接保护。自己焊上外接开关

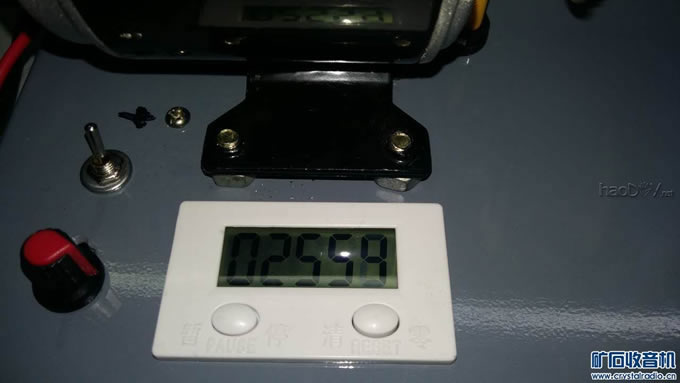

地板180X280,2mm镀锌板，相当稳固。计数器5位，霍尔元件，电机轴上径向紧固螺钉吸上一块强磁...

补充内容 (2016-12-12 21:32):
标题忘了打【参赛】字样啦，还能补上吗？

补充内容 (2017-4-12 21:25):
记得一个枪械设计大师说过：把一把枪设计的很复杂，那是一件简单的事，而把一把枪设计的很简单，那是一件很复杂的事情。
我搞这个绕线机几易其稿，就是受到了这句话的影响，本机全部只有三四个非常容易找到的原件，实现了那种大多数光齿轮就有七八个那种绕线机达不到的精度和易用性，下一步再搞一个只有四五个部件的高精度蜂房绕线机，力求小巧精致，简单易做。
如果给工厂设计产品，就不用这么想。而DIY，最高境界就应该是“简洁至上”。
