【参赛】简单好用的微型电动绕线机

时间:2017-05-29 14:39来源:www.crystalradio.cn 作者:hccy 点击:
家里一咏梅收音机,想临时用一下输入变压器到其他收音机上,被我拆的时候用针头给捅坏了,闲来无事,想试着重新绕一下,故制作了这个绕线机,实际使用效果不错,独乐乐不如众乐乐,发上来,也许有坛友用得着。 本主题由 lq19512003 于 2017-2-12 20:16 设置
家里一咏梅收音机,想临时用一下输入变压器到其他收音机上,被我拆的时候用针头给捅坏了,闲来无事,想试着重新绕一下,故制作了这个绕线机,实际使用效果不错,独乐乐不如众乐乐,发上来,也许有坛友用得着。

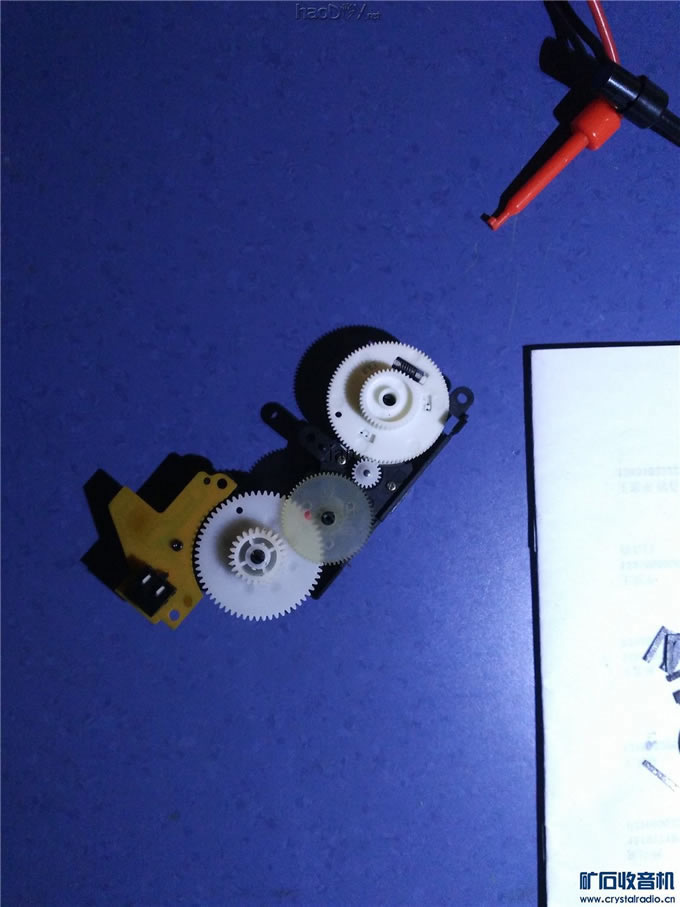

找个废光驱,拆出里面这个带电机的齿轮组

【参赛】简单好用的微型电动绕线机

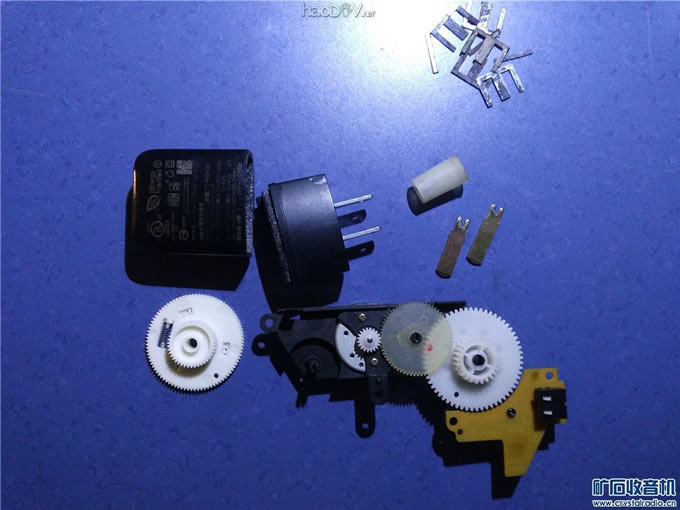

去掉那个白色带弹簧的齿轮,废旧的充电器等上面的插头铜片两个,再找一段合适的有弹性的胶管

【参赛】简单好用的微型电动绕线机

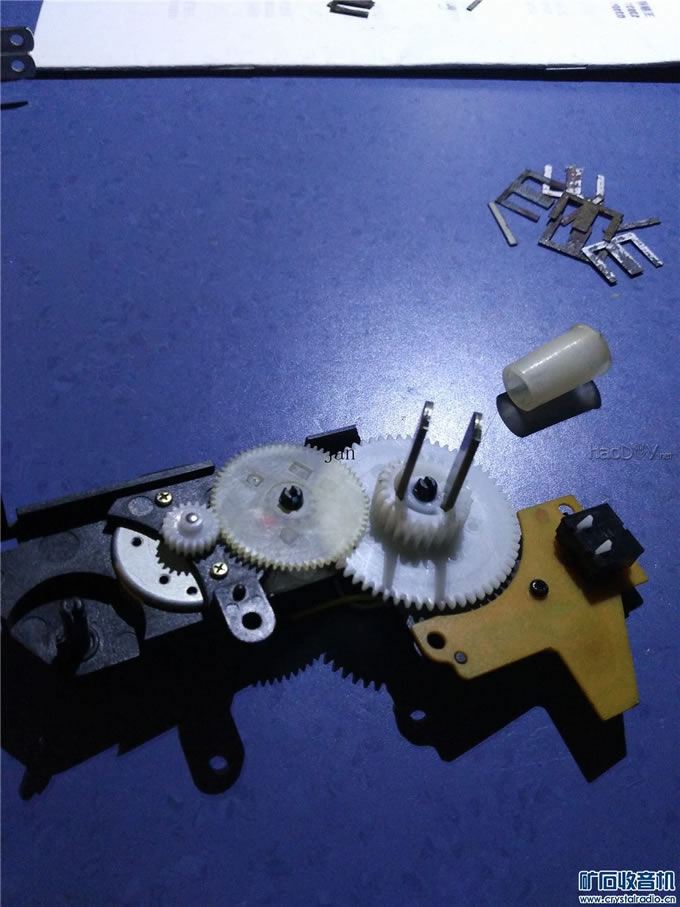

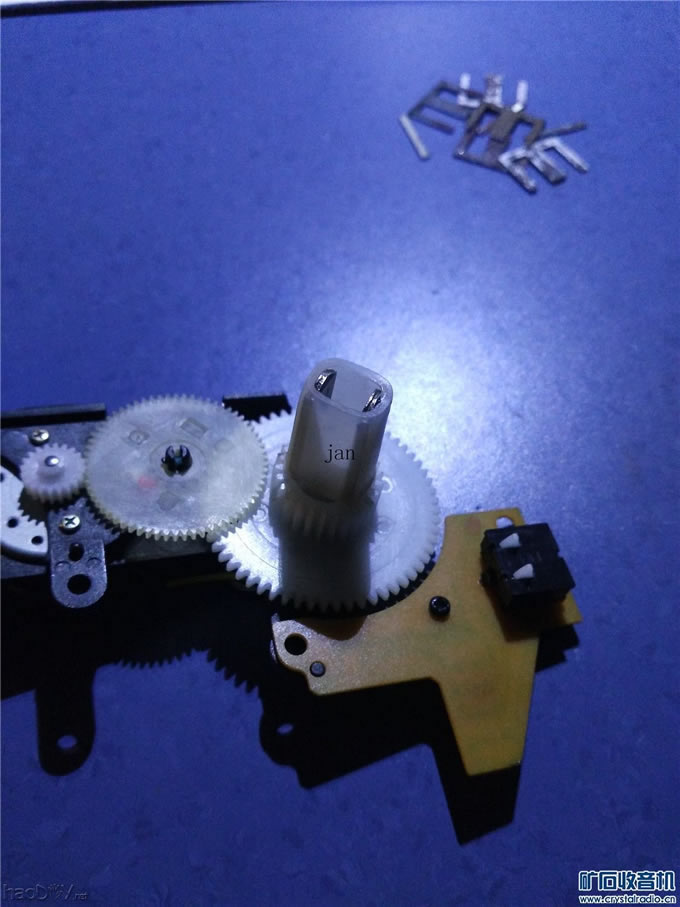

如图,插头铜片插入齿轮的槽里,如不合适可以用锉刀调整一下,尽量紧密的结合在一块

【参赛】简单好用的微型电动绕线机

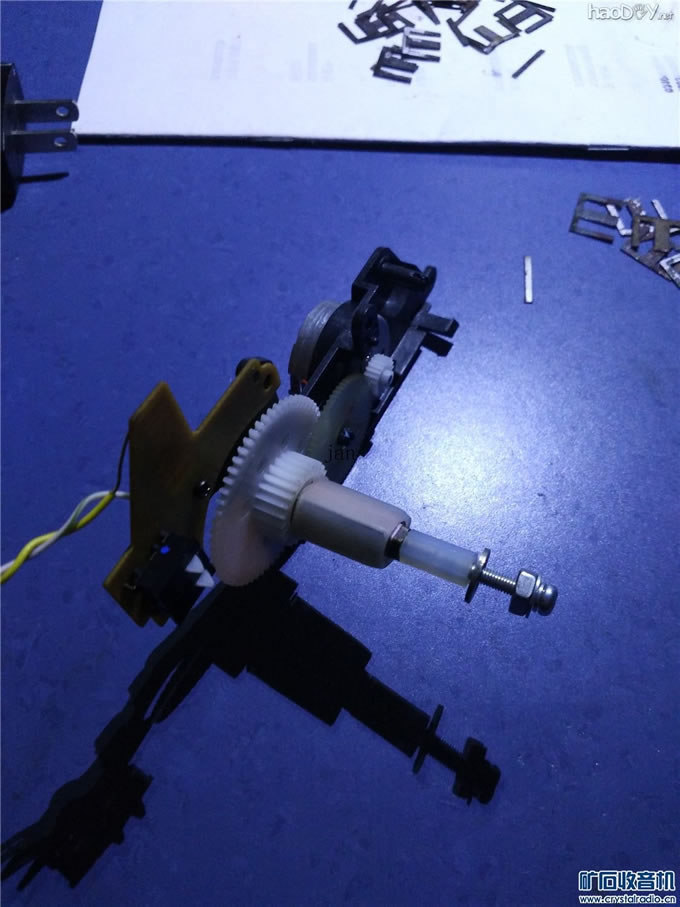

胶管套在铜片上,如果找不到胶管也可以用胶带缠一下,但要松紧适度

【参赛】简单好用的微型电动绕线机

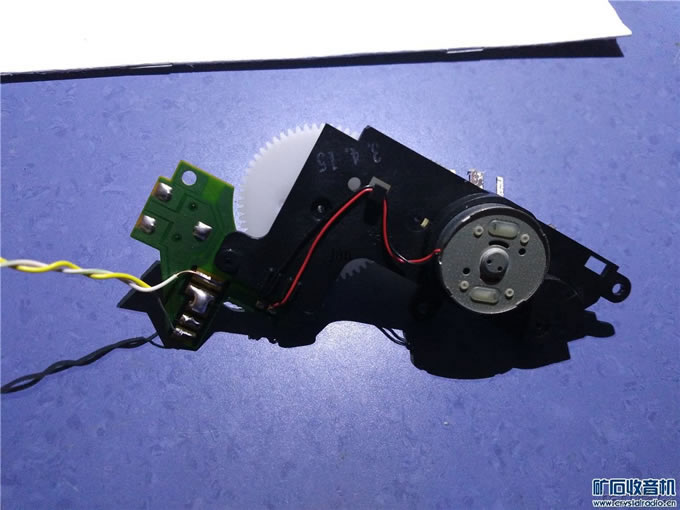

焊上两个电源线,利用上电路板上的那个轻触开关

【参赛】简单好用的微型电动绕线机

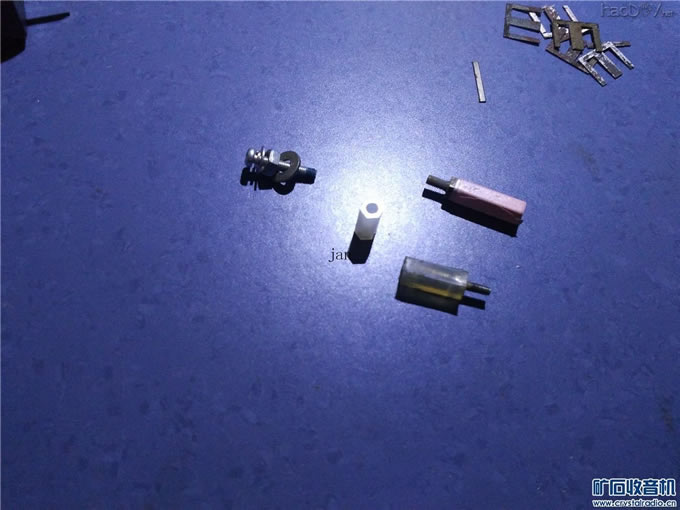

收音机固定后盖的六棱柱,塑料的有些粗,铜的有些细,在铜柱上缠合适的胶带,不宜太多,插到胶管里即牢固又 ...

【参赛】简单好用的微型电动绕线机





组装后的形状

【参赛】简单好用的微型电动绕线机





绕制过程中。左手握住开关,右手用软纸夹住线,电压2伏左右,约每秒2-3圈,可以通过调整电压调整速度
