diy简易电焊机制作 附电线路图

时间:2013-01-13 18:08来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

在航模与喷气动员机制作进程中会用上电焊机,假如本身买一台能焊不锈钢的话,价格在1000元以上,那么可不行以本身做一台呢,虽然可以;价格不外100元多点,不消电焊条。

所需原料:
小型220v电源变压器一个,300w以上,越大越好,价值约100元
继电器一个
微动开关一个
铜棒两根
焊接手段:1.5mm+1.5mm钢,铝,不锈钢板

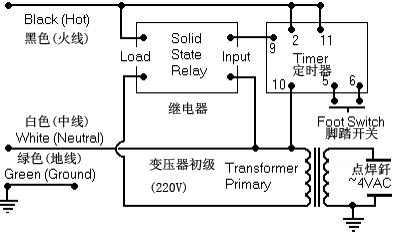

电路道理图(220v交换电伤害!请留意安详!!!!)


diy简易电焊机制作 附电线路图





制作要领:
将220v 变压器原次级线圈不消,另买2m粗0.5平方厘米以上的电线在变压器上饶6T做次级,丈量使得输出电压为4v就可,按图接上继电器,与微动开关,做好两电焊电级。按图装好即可。


diy简易电焊机制作 附电线路图


diy简易电焊机制作 附电线路图


焊接结果

diy简易电焊机制作 附电线路图
