绕制作变压器,DIY程控自动排线、绕线机完工! 附视频(3)

时间:2013-02-19 22:26来源:www.crystalradio.cn 作者:bg1trk 点击:
电路图和程序:主控器件89C51,步进电机驱动电路是L297+L298,显示器件1602屏,C语言编程。 调试控制板:编程调试主要在仿真环境中,仿真通过后烧入单片机,再连接步进电机实际上电测试。本打算控制板也DIY,无奈因

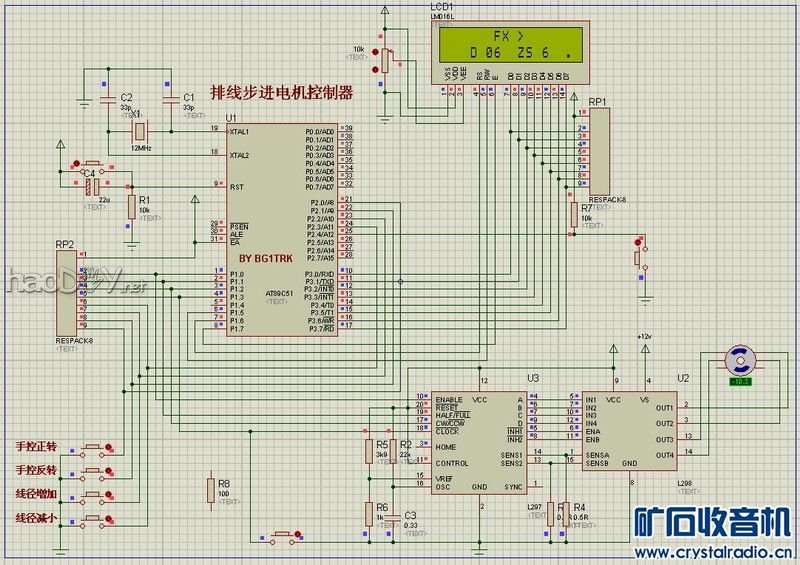

电路图和程序:主控器件89C51,步进电机驱动电路是L297+L298,显示器件1602屏,C语言编程。
绕制作变压器,DIY程控自动排线、绕线机完工! 附视频

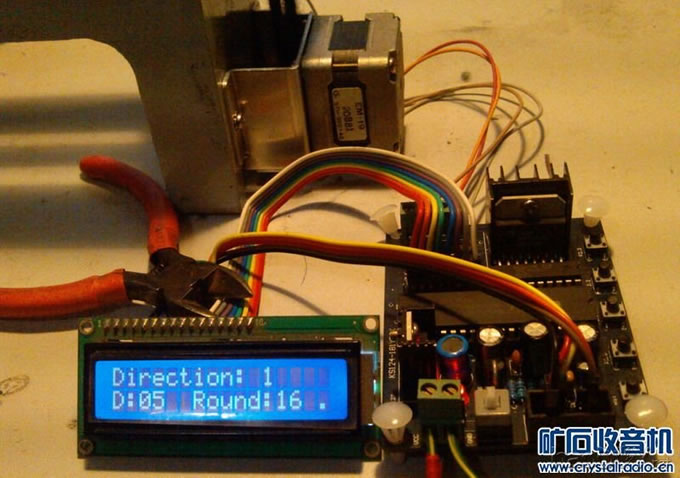

调试控制板:编程调试主要在仿真环境中,仿真通过后烧入单片机,再连接步进电机实际上电测试。本打算控制板也DIY,无奈因搬家工具打包无法实施,网上淘了一块差不多的成品板,改改也能凑活用。因这块板子引出的I/O口太少,像自动回程等功能没有实现,过年后要做块专用板,即可实现无人值守绕线。
绕制作变压器,DIY程控自动排线、绕线机完工! 附视频

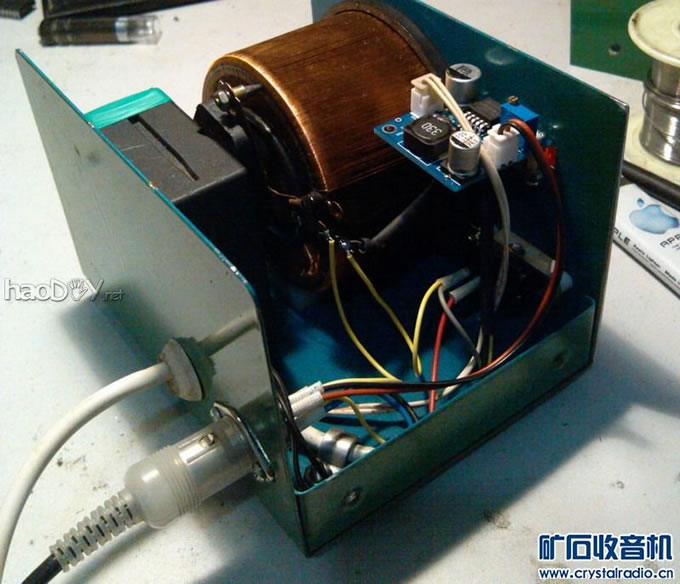

电源:调速器本身为一个可调电感,调速器机壳兼做控制板电源机壳。机壳内剩余空间装了一个30V开关电源盒。因控制板电源电压为12V,又装了一个DC-DC开关稳压板,输入30V400mA输出12V700mA左右。控制板需要500mA电流,这套玩意能满足要求。
绕制作变压器,DIY程控自动排线、绕线机完工! 附视频

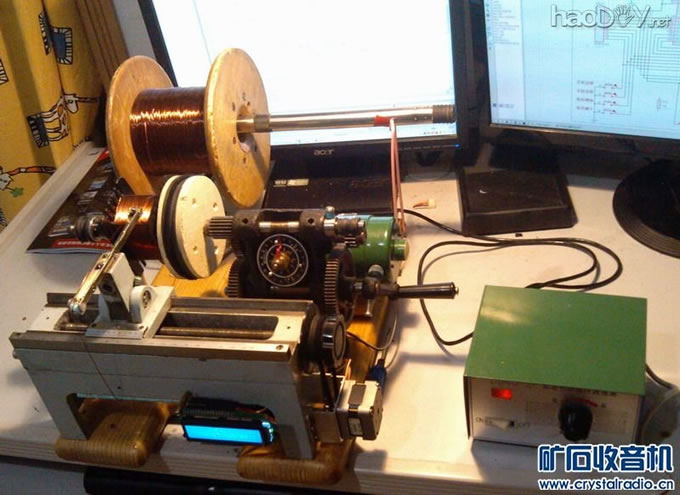

整机测试:测试漆包线线径0.49mm,线径序号设置为15,绕线效果不错。
绕制作变压器,DIY程控自动排线、绕线机完工! 附视频

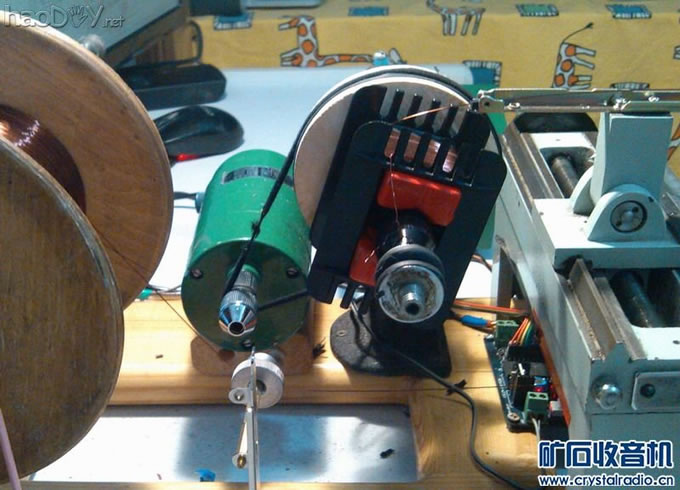

导向轮、排线头细节:增加了一个漆包线导向轮,调整张力兼防止漆皮磨损。
绕制作变压器,DIY程控自动排线、绕线机完工! 附视频

排线头特写和排线效果:排线头材质为塑料,可防止漆皮破损。因为是测试,排线头防滑螺丝未装套管。
