废铁打造DIY雕刻机

时间:2015-06-28 16:20来源:www.crystalradio.cn 作者:不羁的自由 点击:
半年前无意间看到矿坛坛友 bd2qbw在DIY大赛发表的参赛帖《DIY超低成本的数控雕刻机》 之后便身中剧 毒。话说有病要医,由此便开始了漫长的治疗之路 我来矿坛一年多了也是个DIY爱好者,矿石论坛我真心喜欢,特别是技术区能学到很多东西,大家互相交流相互学
半年前无意间看到矿坛坛友 bd2qbw  在DIY大赛发表的参赛帖  《DIY超低成本的数控雕刻机》 之后便身中剧

毒。话说有病要医,由此便开始了漫长的治疗之路……

        我来矿坛一年多了也是个DIY爱好者,矿石论坛我真心喜欢,特别是技术区能学到很多东西,大家互相交流相互学

习很是和谐,衷心希望咱论坛越办越好。

啰嗦两句大家不要介意哈,我是个新手对数控三轴联动很感兴趣,想玩但没能力,于是不断在网上恶补相关资

料,多看前辈的作品,慢慢的对雕刻机的控制原理、机械结构等有了一些了解后,我的第一台CNC雕刻机终于出炉

了。整个制作过程就像坛友说的非常非常的累,对于像我这种没有车、铣、磨床等机加工设备的新手来说就更加

的累!然而痛并快乐着,因为我爱制作我爱DIY!

         为了DIY精神尽可能降低制造成本,我的雕刻机没有设计图纸,如果按图纸来材料就得买全新订做,而且外加工

费太烧银子!所以我尽可能去找合适的废铁,经过自己简单的加工、组合变为符合要求的零部件,或许我运气不

错,慢慢的一堆废铁就这样成了雕刻机(有点夸张哈)。说下这台雕刻机的基本情况,固定龙门钢铁结构,加工

范围略小于A4纸,带限位开关。
第一次参赛 大家多指正哈废铁打造DIY雕刻机

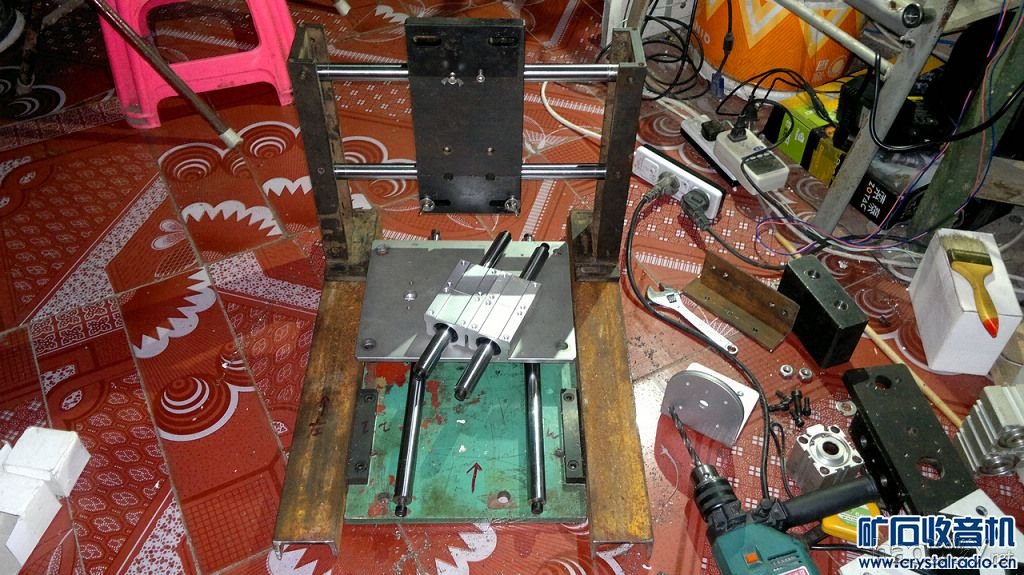

收集的一堆废铁,组合在一起还有那么点意思。
废铁打造DIY雕刻机

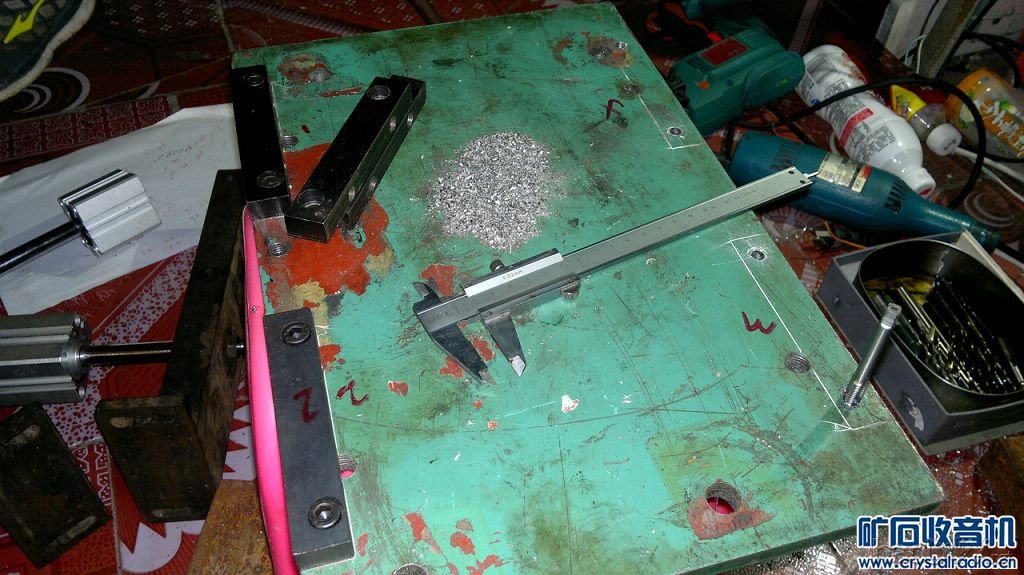

12mm钢板做底板 结构稳定性应该有保障吧
废铁打造DIY雕刻机废铁打造DIY雕刻机

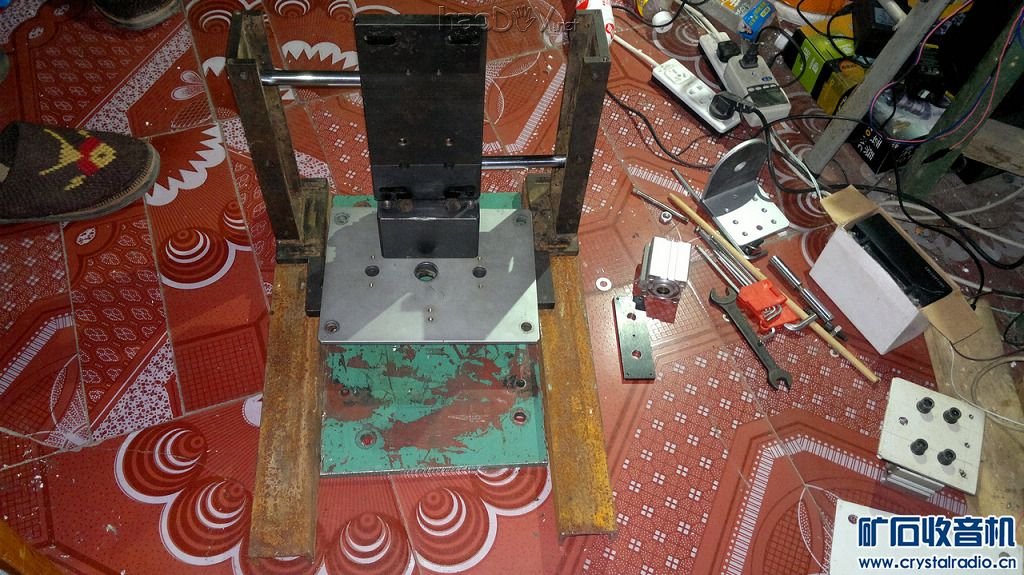

光轴滑块套件到了,摆上去看着就更像了
废铁打造DIY雕刻机

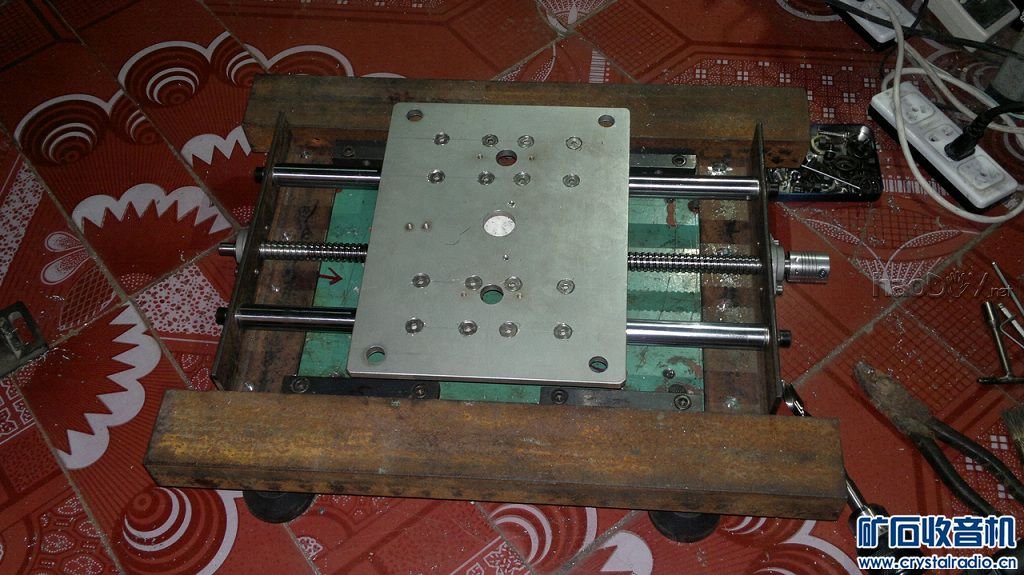

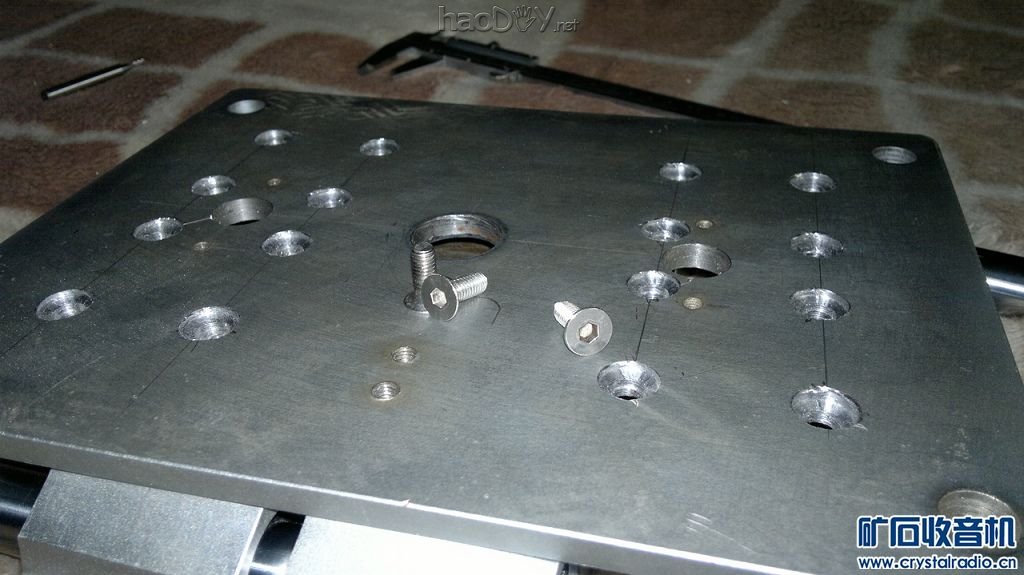

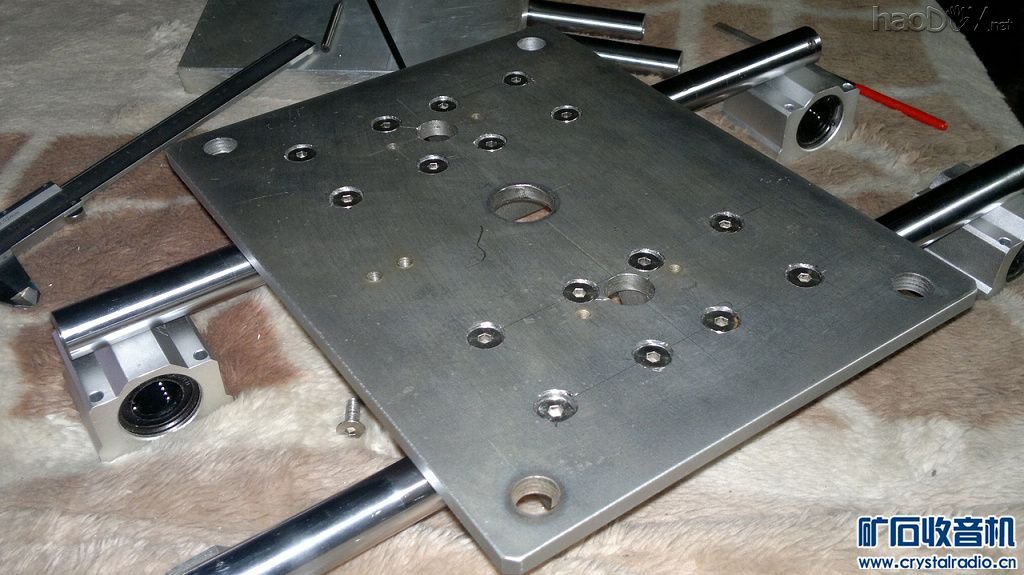

Y轴 平台 上面还要加8mm钢板做工作台 所以必须沉孔
废铁打造DIY雕刻机废铁打造DIY雕刻机

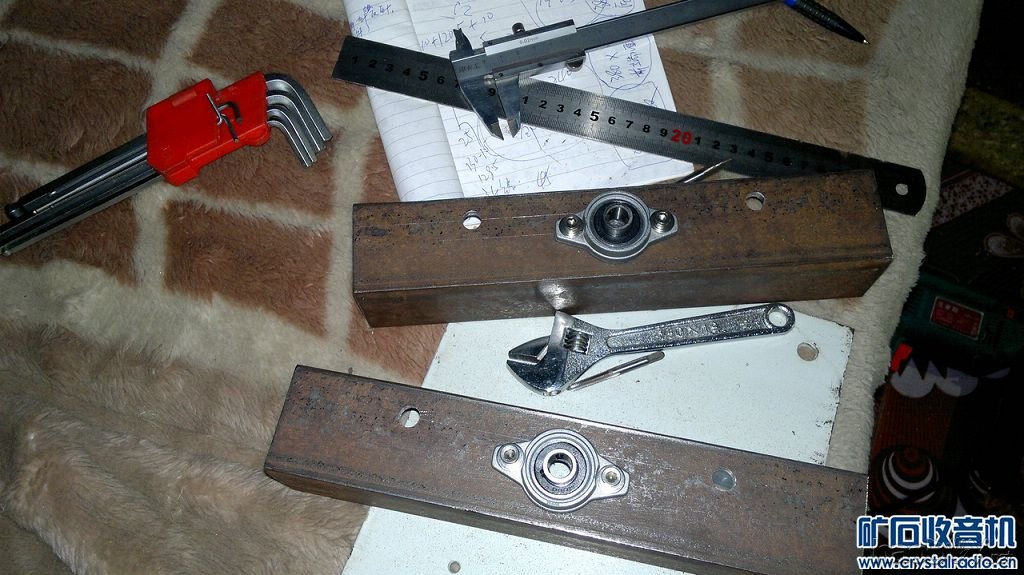

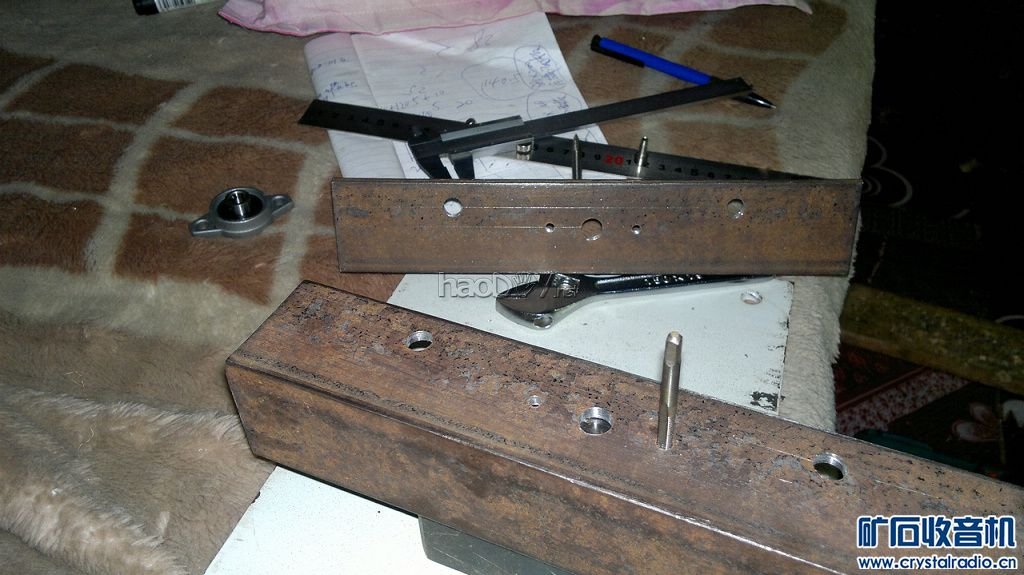

Y轴支撑
废铁打造DIY雕刻机废铁打造DIY雕刻机

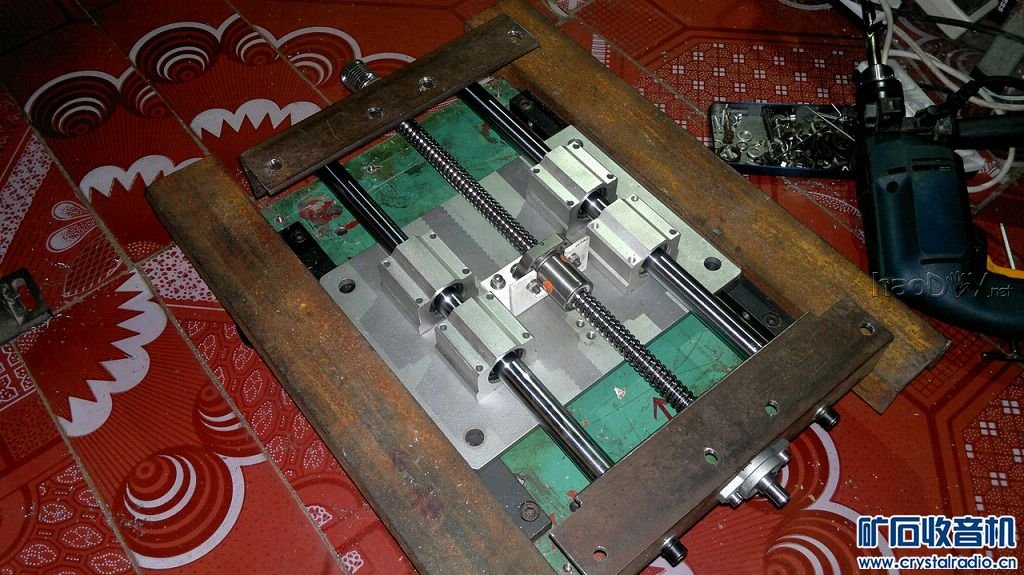

Y轴总成
废铁打造DIY雕刻机废铁打造DIY雕刻机
