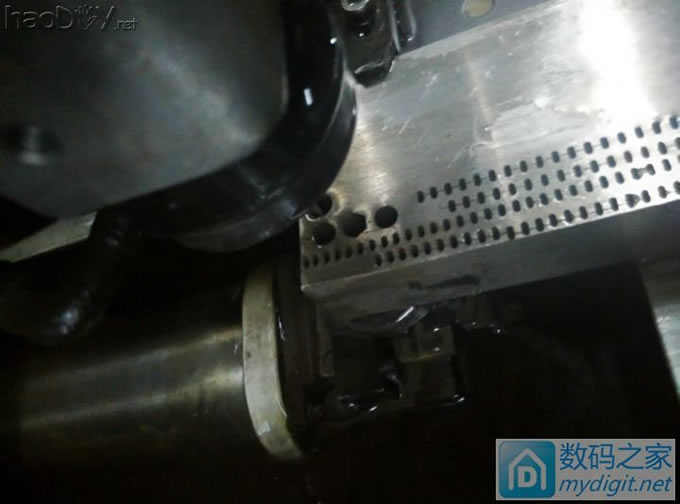

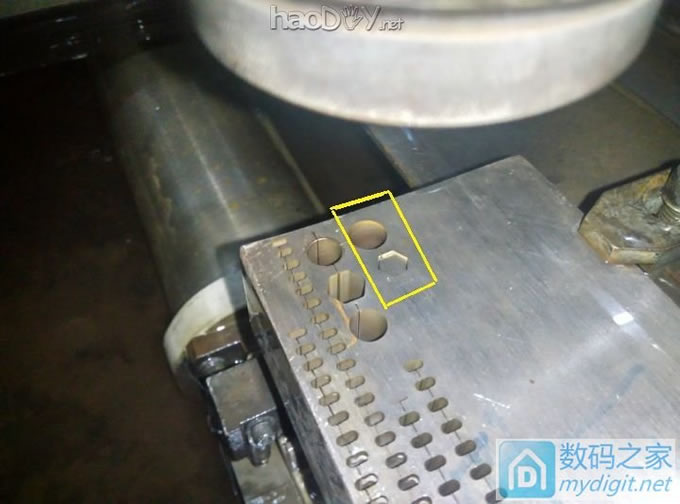

电钻夹着总要拆来拆去的，感觉麻烦，自己做个延长杆套筒比较实用，杆长不需要用到太长，于是做了个这样的大家看一下！这里先做个4mm的，改天再做个6.35mm的，这玩意要算加工费的话估计很多坛友又要骂我。。。败家啦  ！！！！注：有坛友肯定会问为什么不整根一次性加工出来，这个楼主也想过，主要是考虑磁铁镶入问题，直接从4mm镶进去磁铁的话不牢固，容易掉出来，镶的太紧的话深度那么深磁铁很容易裂掉，所以最理想的还是尾端孔径大于前端孔径，在尾端孔径内镶磁铁卡住固定，使用披头拆装对拉时就掉不出来了！ 最后很多坛友有所疑问说磁铁磨过，焊过，磁力会不会没掉！磨的程度不是很大，还有焊的时候稍微注意一下温度就行！为此我特意试验了一下，现吸力比22合一手柄披头的磁力还要强很多，坛友们的担心可以消除了呵呵！！ 找块不锈钢材料穿孔机穿孔，这里简单看一下，实际要穿3个孔
上慢走丝割外形，慢走丝败家啊

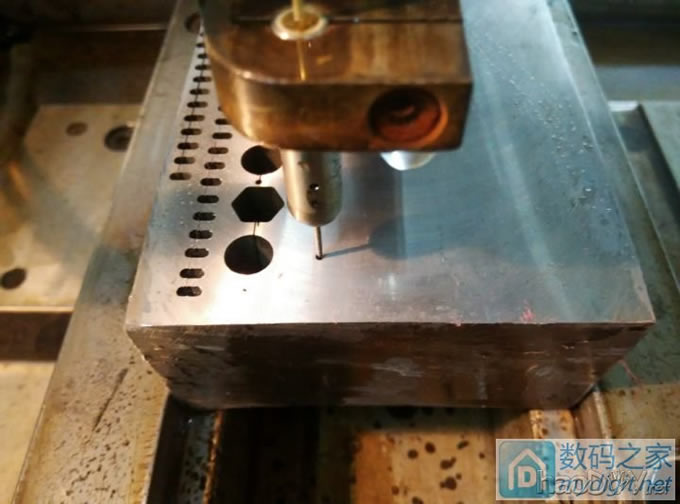

割完后看一下完成的加工轨迹，一个套筒一个支撑杆

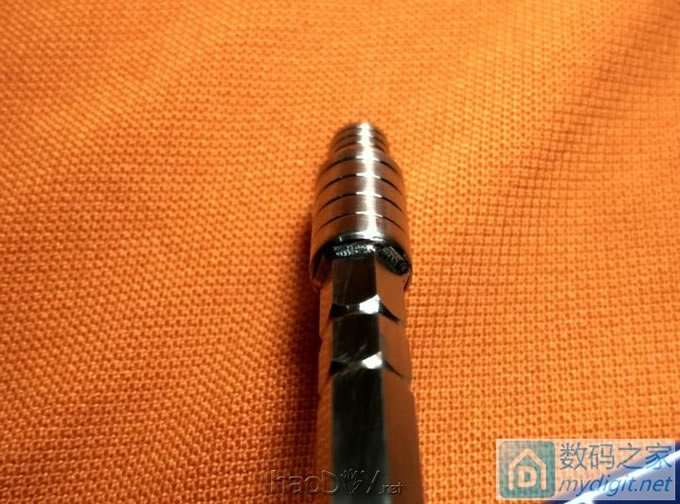

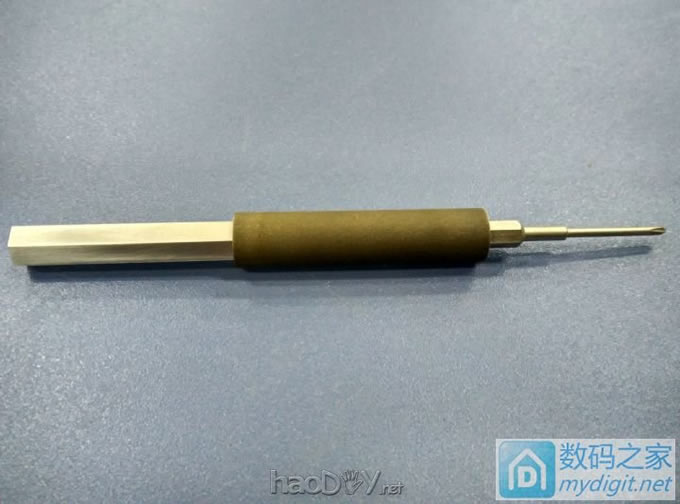

割完后的六角支撑杆特写，短对边6.34mm

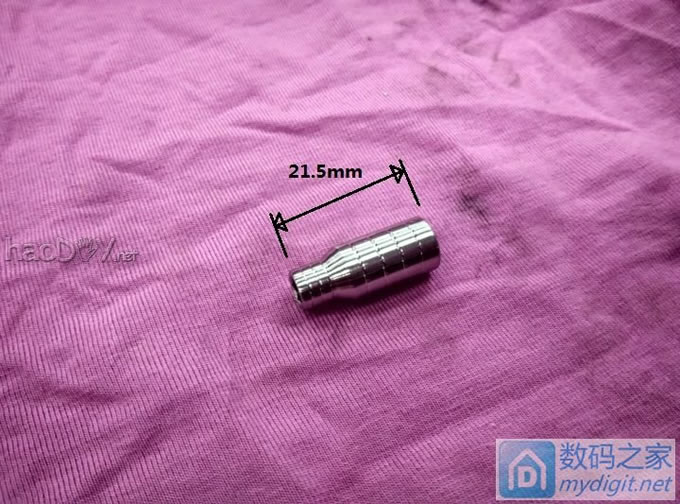

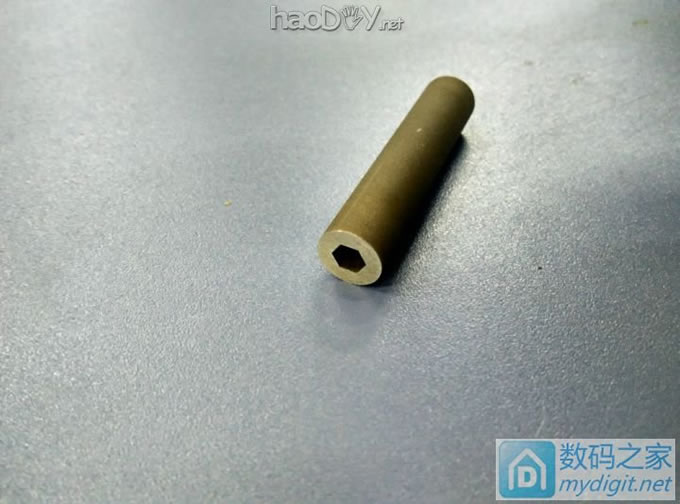

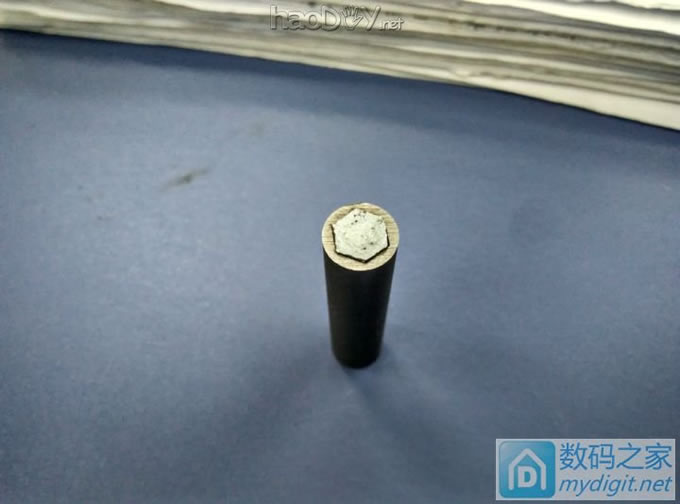

割完后的套筒特写 六角孔短边4.02mm（22合一披头标准4mm），外径8.6mm（这个可随意）

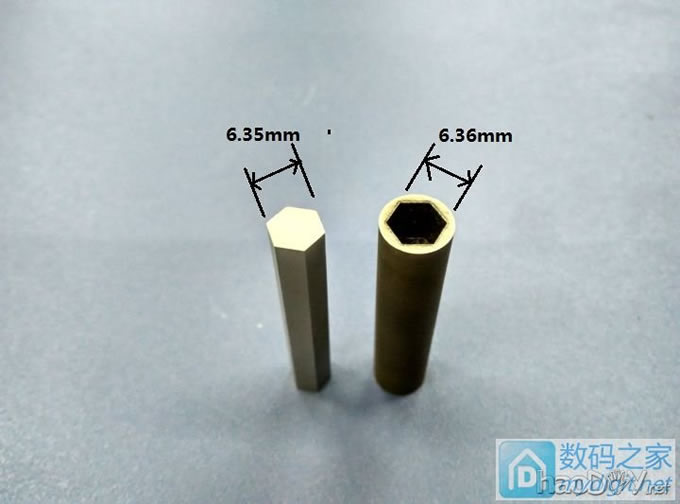

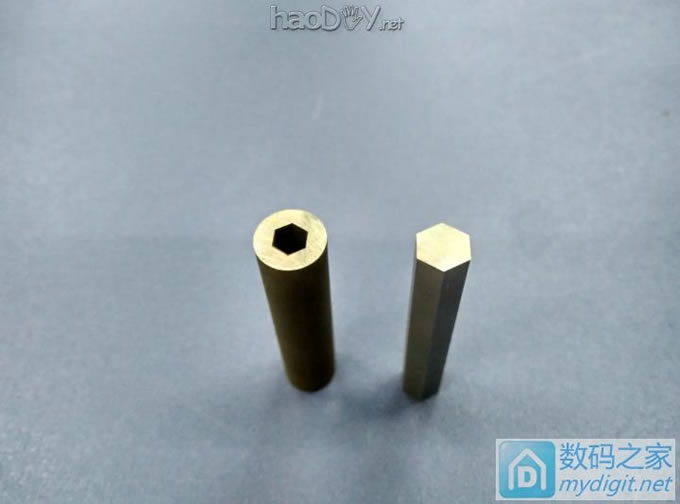

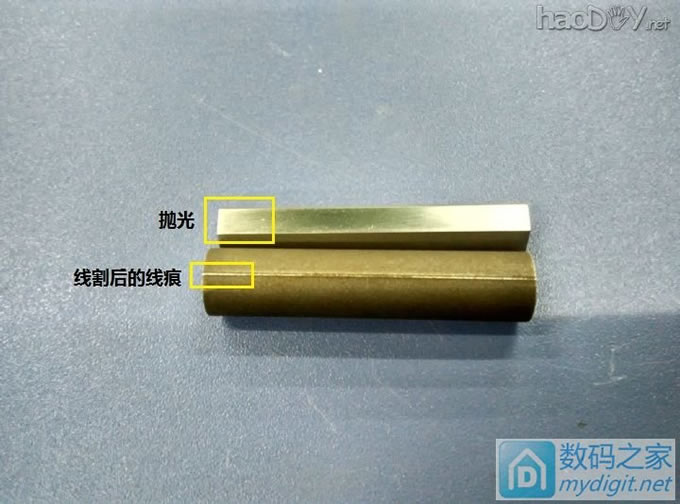

两个对比看一下，因为线割后有线痕，像六角杆那样砂纸抛光一下就可以了

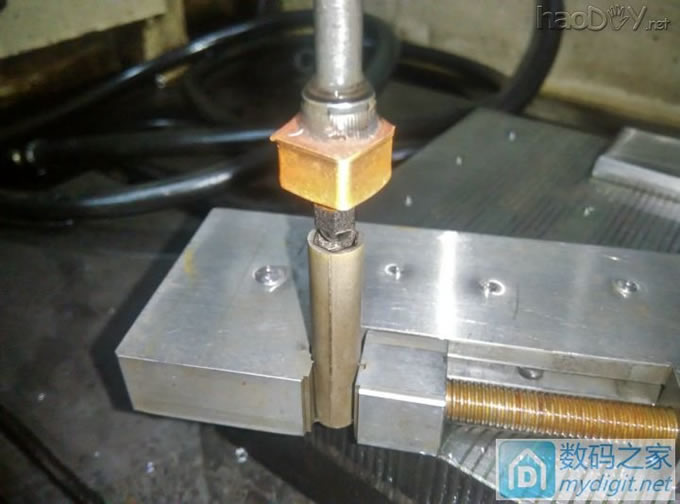

接下来铣电极放电（材料为紫铜）放电的目的是因为这个是配合六角形支撑杆的，俗称电火花，普通钻头或者铣刀是加工不出来这形状的，所以用这放电放出六角形的形状以配合支撑杆，电极也是有放电间隙的留单边比支撑杆小4丝， 放电深度7mm

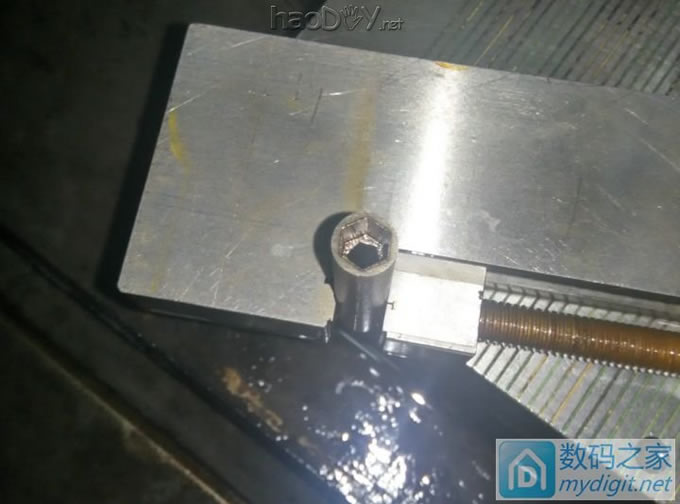

放电完成后的效果
与支撑杆配合效果图
两工件对比图，孔径比轴径稍微大个1丝比较好配合
另一面效果图

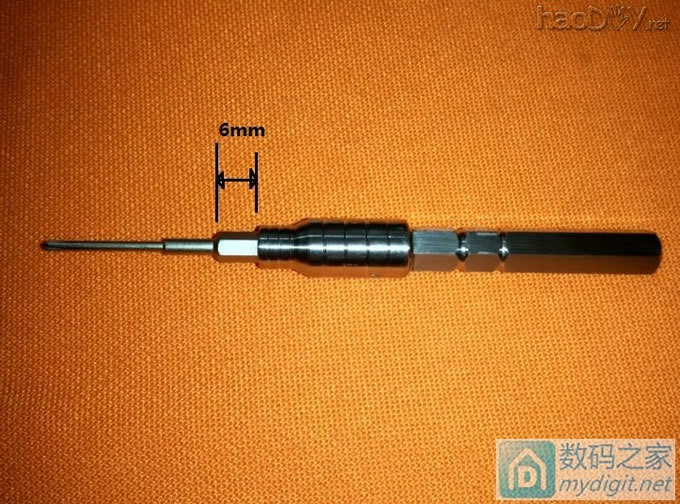

跟22和一披头套上配合效果图，披头露出长度为6mm，多伸进去些我觉得这样做比较稳

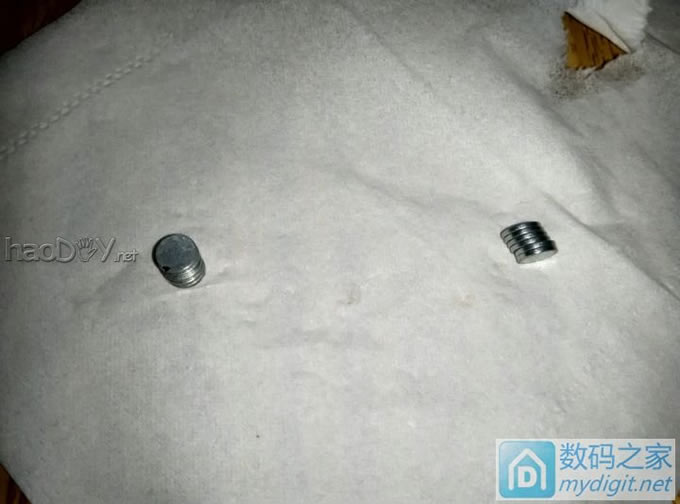

找了些直径7mm 厚度0.8mm的磁铁
磁铁不管是外径还是形状都是不一样的，利用砂轮磨成对应的形状塞进去，砂轮磨磁铁好烫啊，东西又小，拿着磨手都烫出泡泡来了555

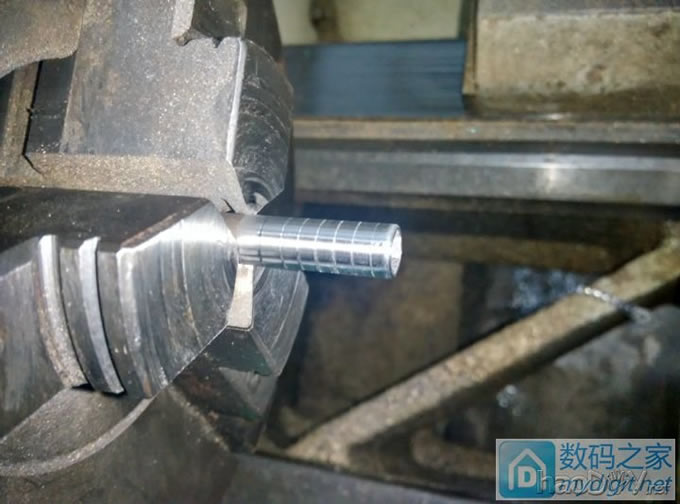

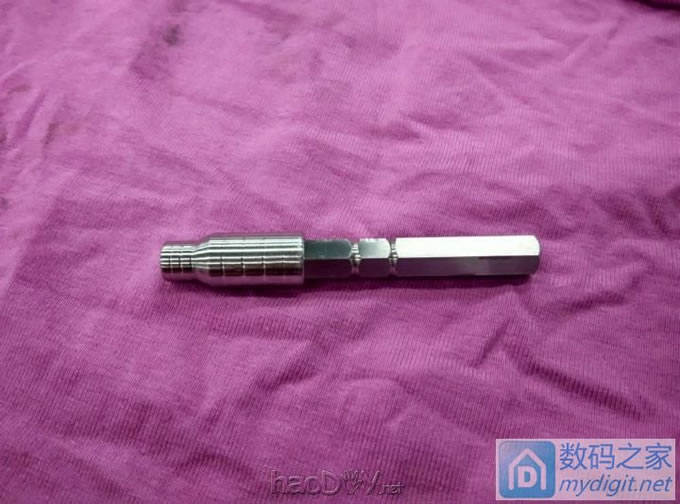

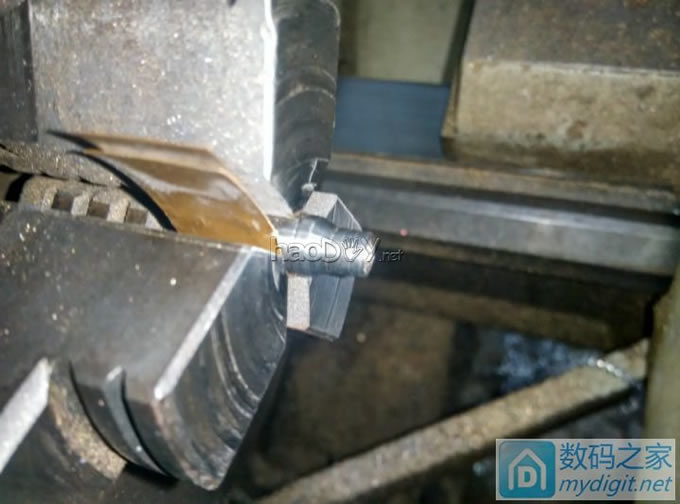

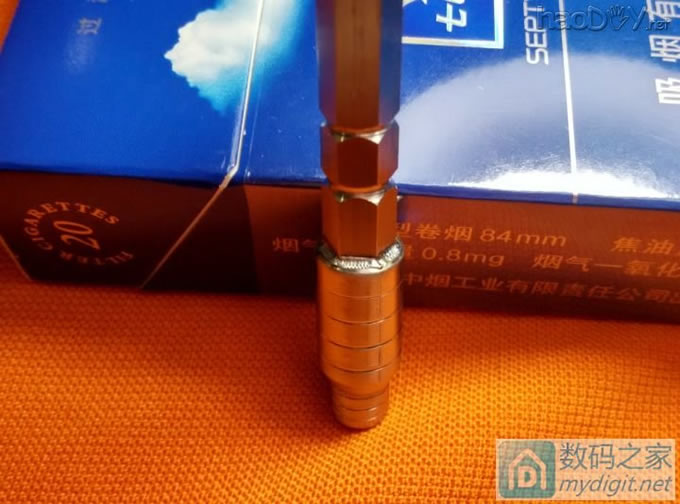

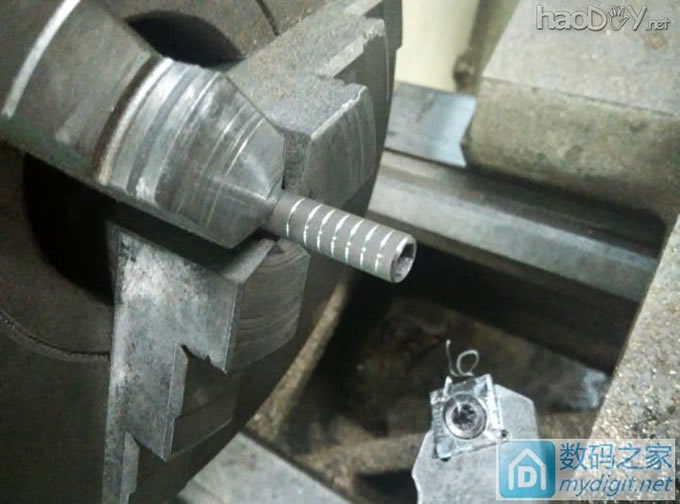

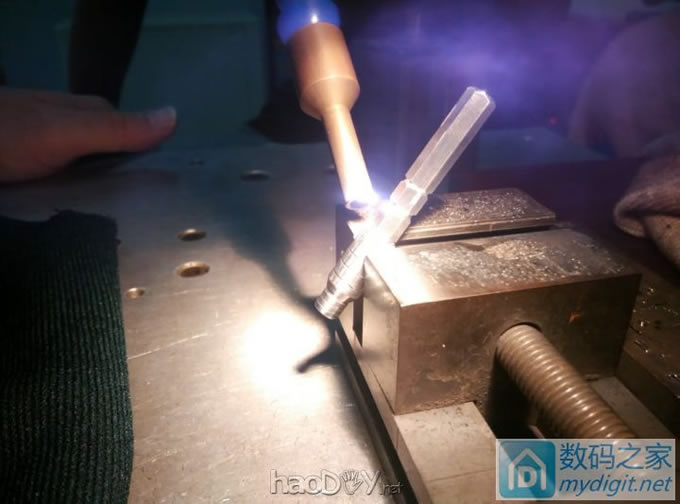

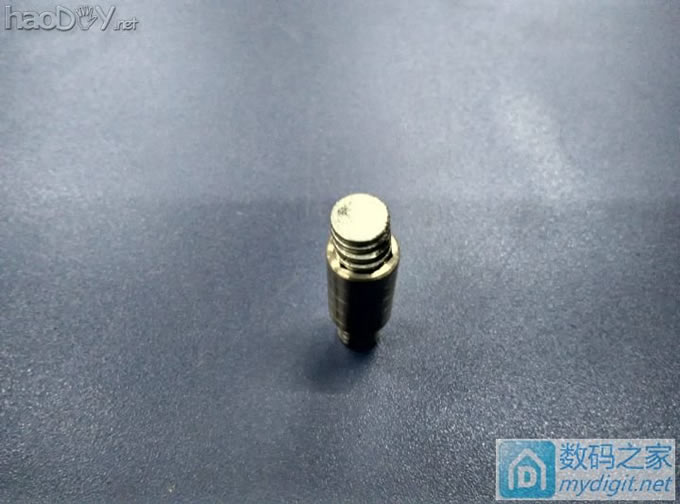

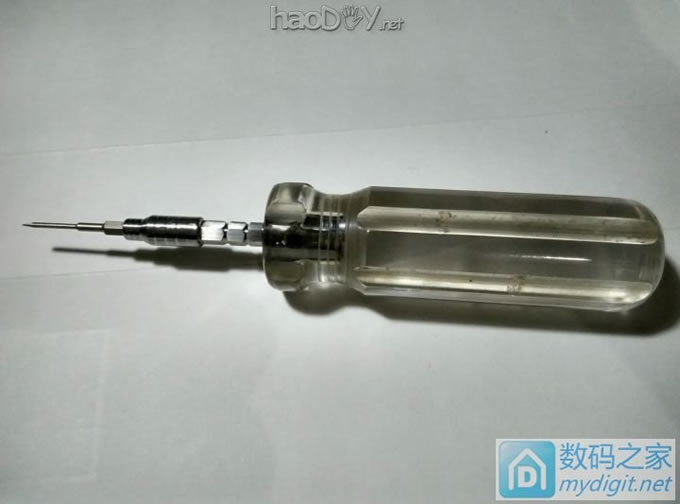

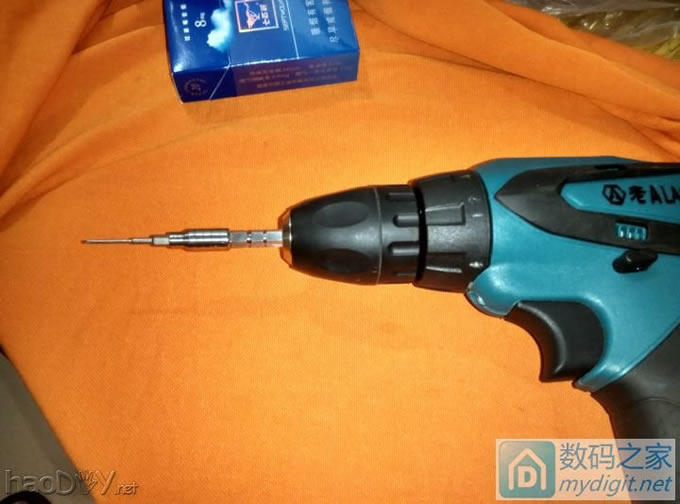

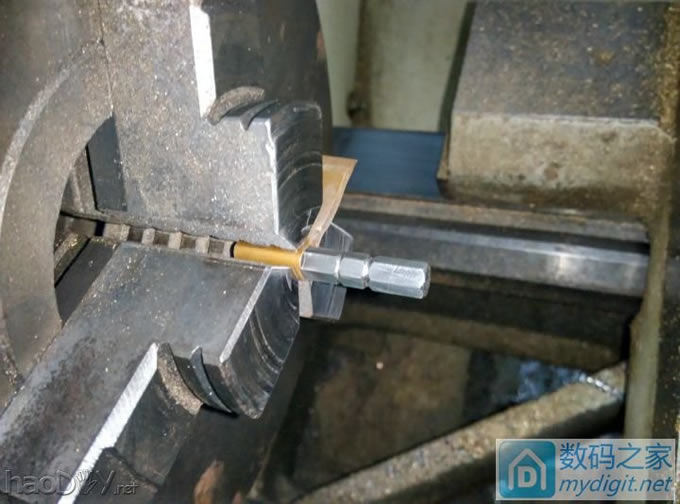

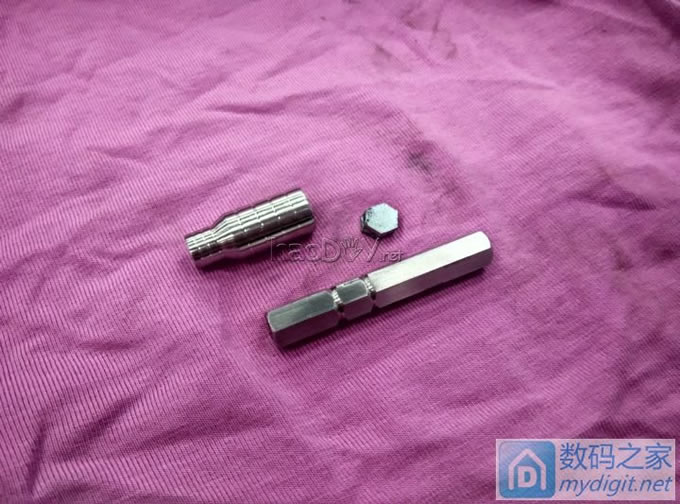

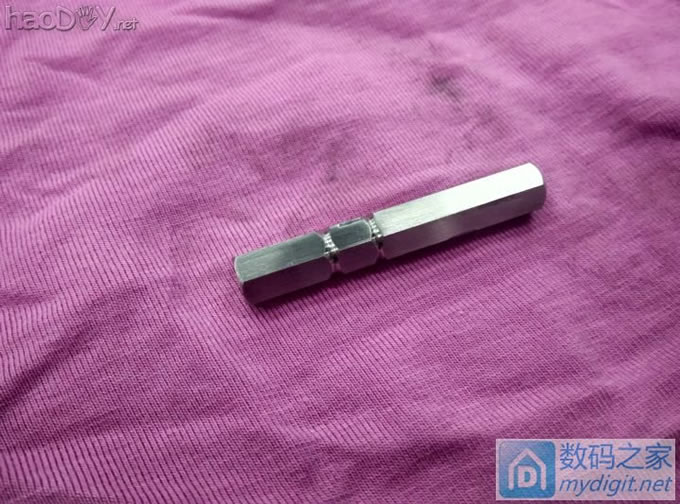

待续.....楼下继续.... 再来把套筒上车床加工些形状出来，看起来不那么呆板  大概样子出来后抛光，然后切掉，切到厚度剩22mm  另一头也车个形状出来， 把头部车小一点，这样到时候上电钻看起来会好看一点  加工完成后套筒效果图 光亮亮的挺好看  看看这是之前没磨过的磁铁，怎么放也放不下，所以得磨  再来支撑杆也搞点花样，顺便两端倒角  完成后的支撑杆效果图  所有配件加工完成  镶入磁铁套上支撑杆配合效果图，这样还没完，后面还得焊接  这东西太小普通焊机很难焊接，上激光焊焊接，沿六角边焊就行，前端时间晒的激光焊焊条，有些坛友想看效果图，今天满足大家一下  焊接完成，大家看下所谓的激光焊焊接效果基本是这样的  另一面效果图 焊点还不错吧！  都完成后套上披头看一下效果，灯光下光光亮亮的很看起来挺好看的  上锂电钻夹紧看一下效果图，这里加工的这杆本身的同轴度基本不会偏到哪里去，就看电钻本身的同轴度了！  亦可当螺丝刀延长杆！！
