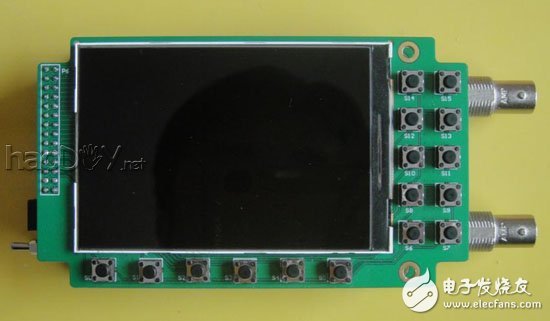

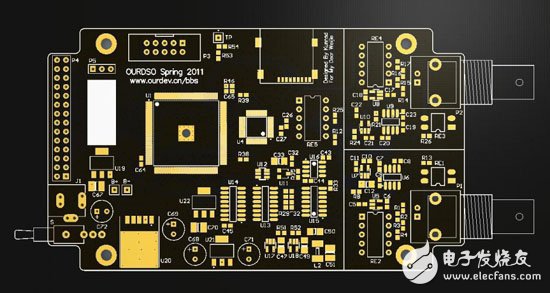

这个版本的PCB是根据一款市售的通用壳体设计的，也就是有“外壳”，如果能用阿莫的机器给开孔那就解决了很多头疼的外壳问题！ 本来这个版本的示波器是使用PSP的液晶屏，试验下来发现功耗要比现在所使用的这款3.5寸的大，其实这个屏的分辨率要略高于PSP的480*272，现实更加细腻，只是没有4.3寸的屏看起来爽。 首先放上原理图、PCB和程序文件的下载地址： 自制双通道数字示波器原理图 自制双通道数字示波器PCB 自制双通道数字示波器程序

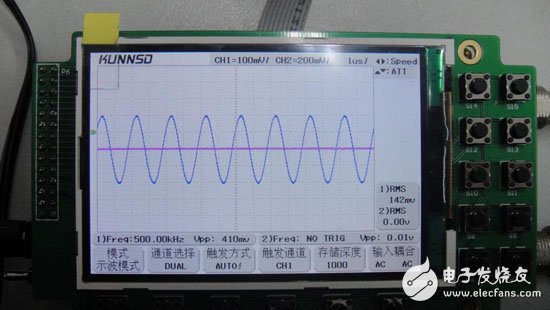

大概性能参数如下： 通道数：2通道 模拟带宽：30MHz 采样率：双通道，每125Msps 垂直精度：8bit 存储深度：每通道不小于8KB 电压灵敏度：10mv/div~5v/div（1:1探头） 扫速范围：100ns/div~5s/div FFT功能：1024点FFT X-Y功能 触发方式：单次、正常、自动，触发电压可调并带有超前触发功能 480*320/3.5寸高分辨率液晶显示器。 工作电压：6.2V~9V，推荐使用8V稳压电源 最大电流消耗：350mA（8V），因为数字部分使用DC/DC稳压电路，所以电流消耗与供电电压有一定关系。 按键功能： s0：模式选择（选择示波器和FFT） s1：通道选择（分别为：通道1，通道2，双通道和X-Y模式即李莎育图） s2：触发方式选择（分别为：自动上升沿，自动下降沿，正常上升沿，正常下降沿） s3：触发通道选择（触发通道在单通道时默认为当前通道，不能选择，只有在双通道和X-Y模式下可选） s4：存储深度选择（分别为：1000点，2000点，4000点，8000点每通道选择）注：在低扫速下使用地存储深度可以获得较好的实时性 s5：输入耦合选择（分别为交流耦合AC和直流耦合DC两种方式） s6：上下键功能选择（设置上下键的功能，分别为灵敏度ATT、基线位置Level、触发电平TrigY）注：s12和s10为1通道的上下键，s13和s11为2通道的上下键 s7：左右键功能选择（设置左右键的功能，分别为扫速控制Speed和触发水平位置设置TrigX）注：s14和s15为左右键 s8：单次触发（单次触发功能，只有触发模式为正常情况下可以用，自动模式下不可用）
s9：运行停止键 (责任编辑：admin) |
