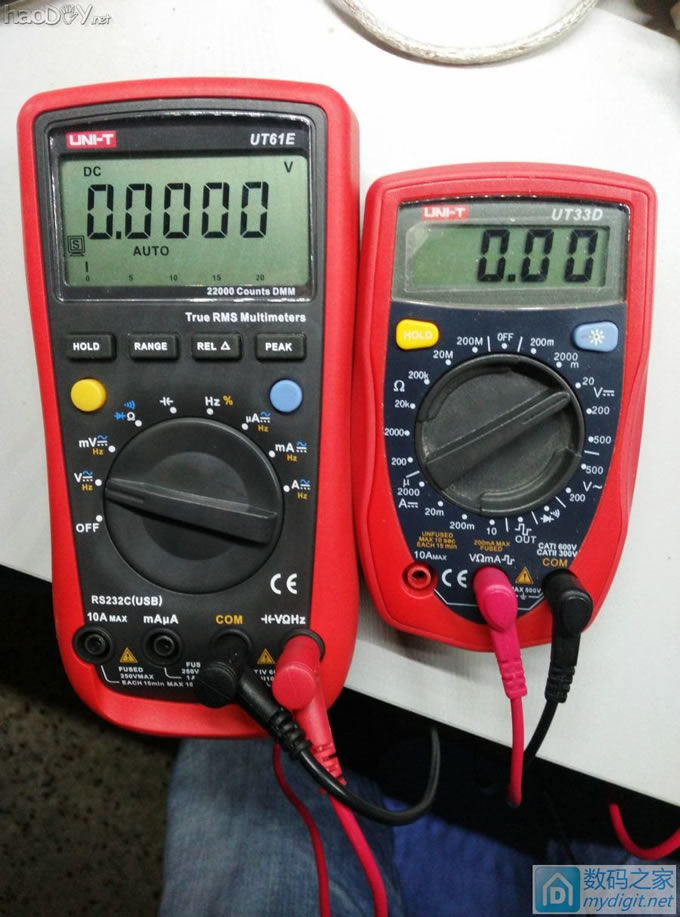

前两天刚刚用到手了UT61E 简单测评看这里：http://bbs.mydigit.cn/read.php?tid=1949197 于是乎本着喜新厌旧的心里，之前的主力UT33D就退居二线了（降格为炮灰） 作为炮灰，肯定是逃脱不了被改造的命运哈。新表暂时舍不得改，先炮灰练手 上一个炮灰改造帖：垃圾移动电源板+pos机电池做个超级mini的9v升压电源供万用表|http://bbs.mydigit.cn/read.php?tid=1812965 既然是改造呢，就改的有新意点，就换个锂电感觉有点low哈  先拆开

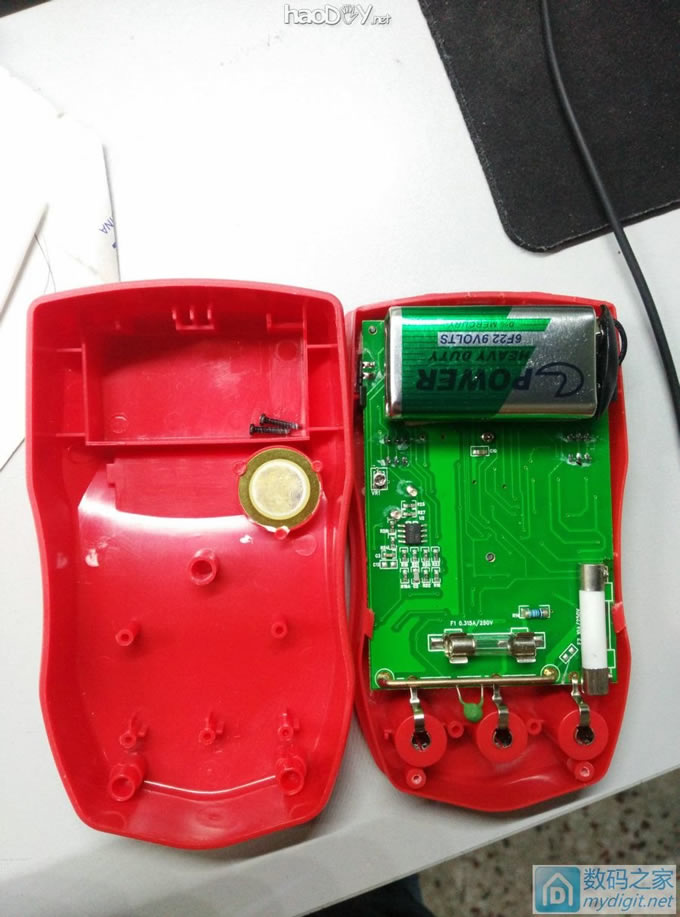

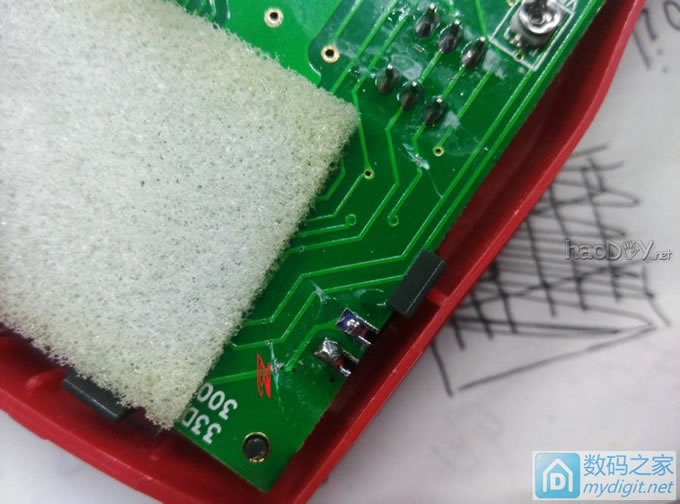

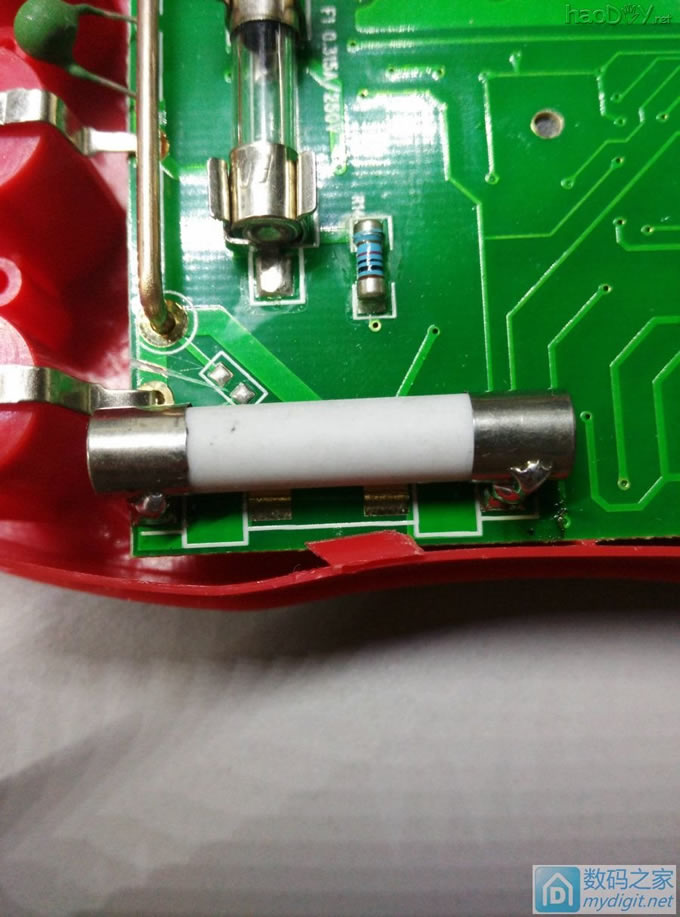

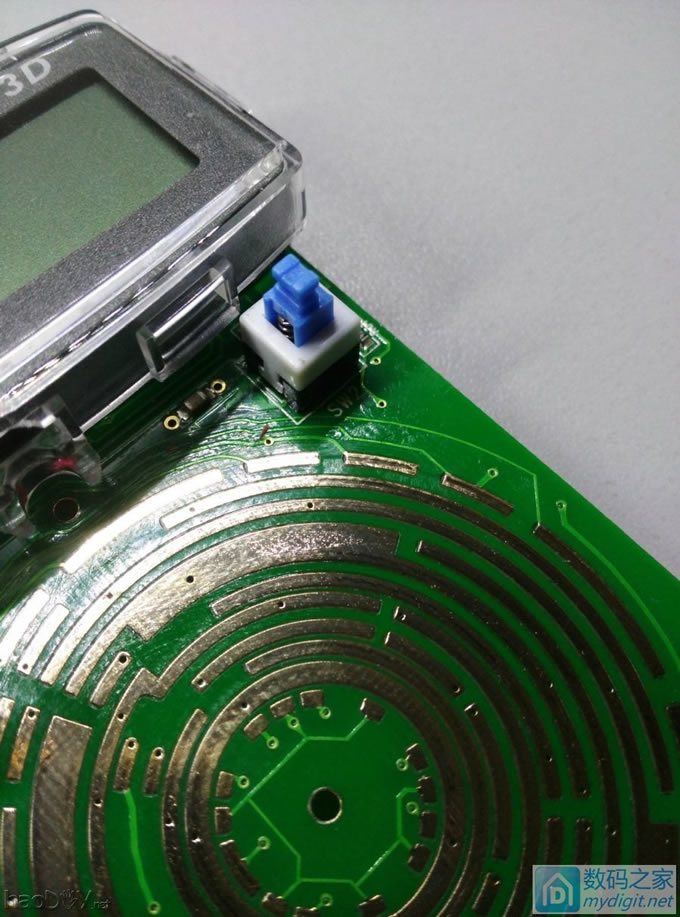

好早之前就给加了个10A保险丝了，没座子就直接焊上去的，给个特写哈 注意加保险要隔断走线

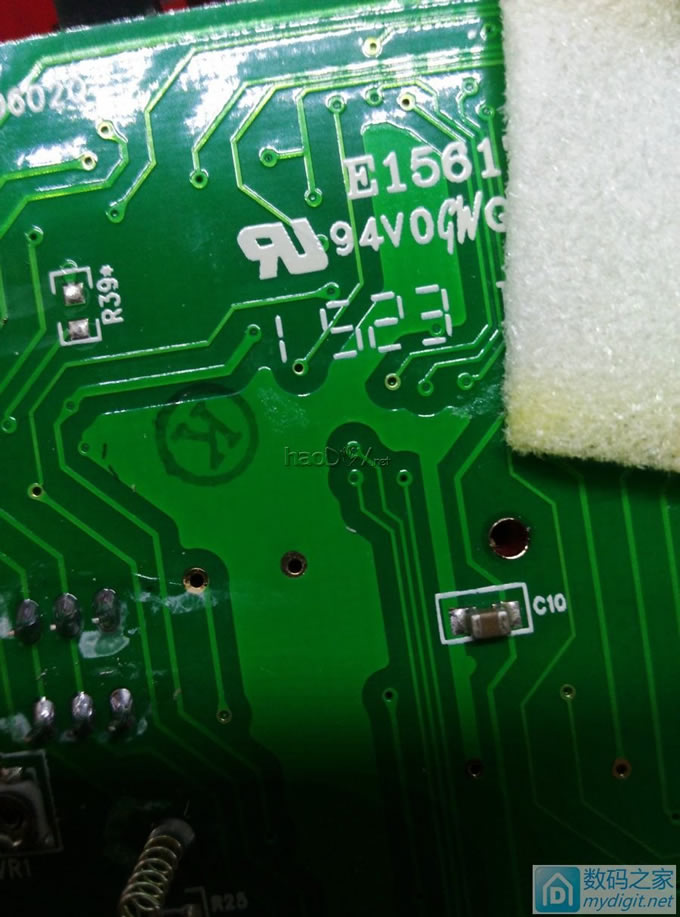

日期还是蛮新的哈，也没用多久呢

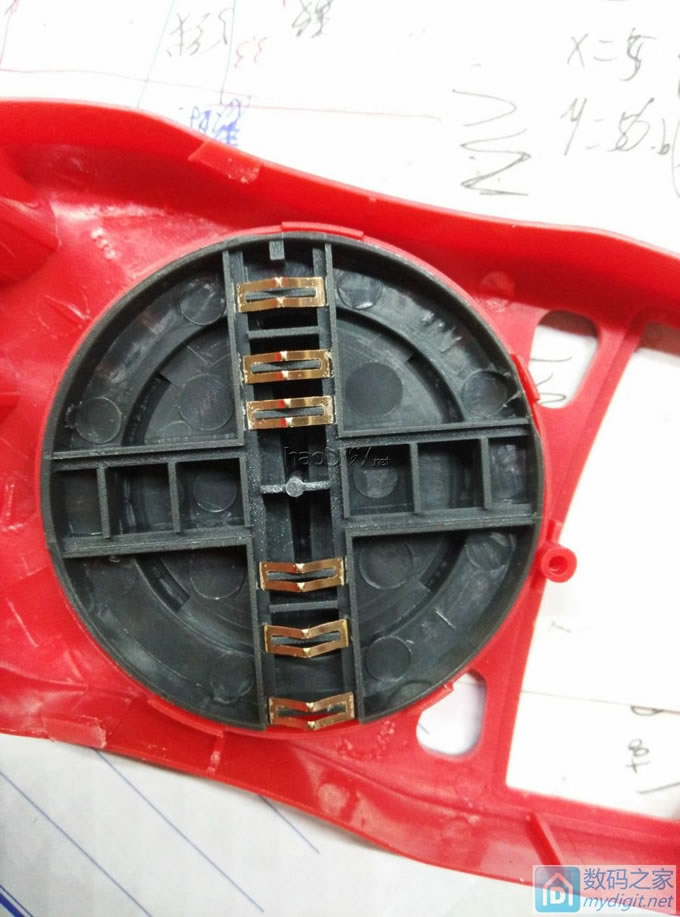

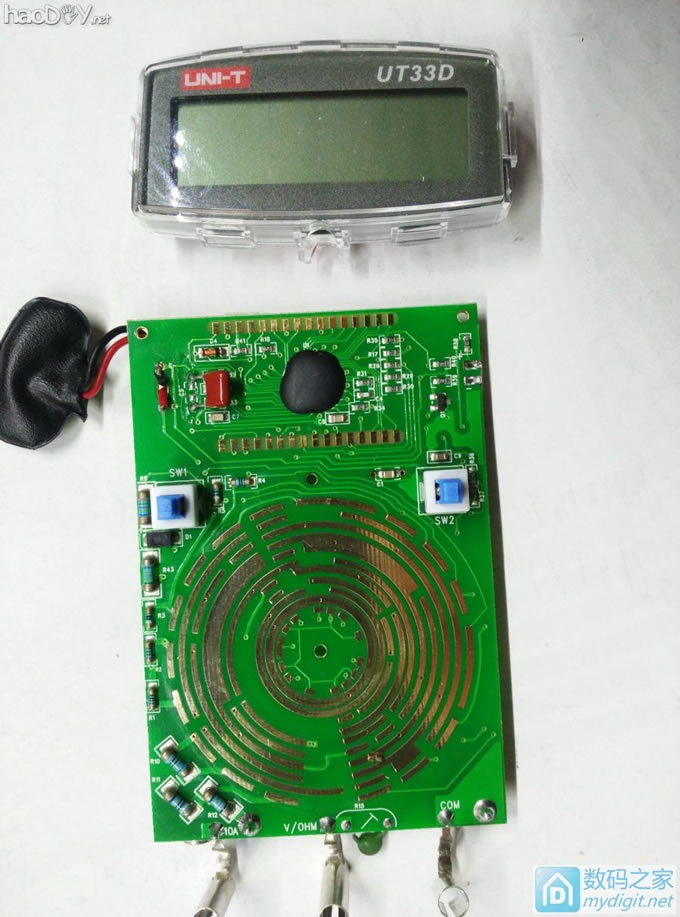

表盘拨片备份，以防搞乱了还能复原，不过没用上这备份哈
正面

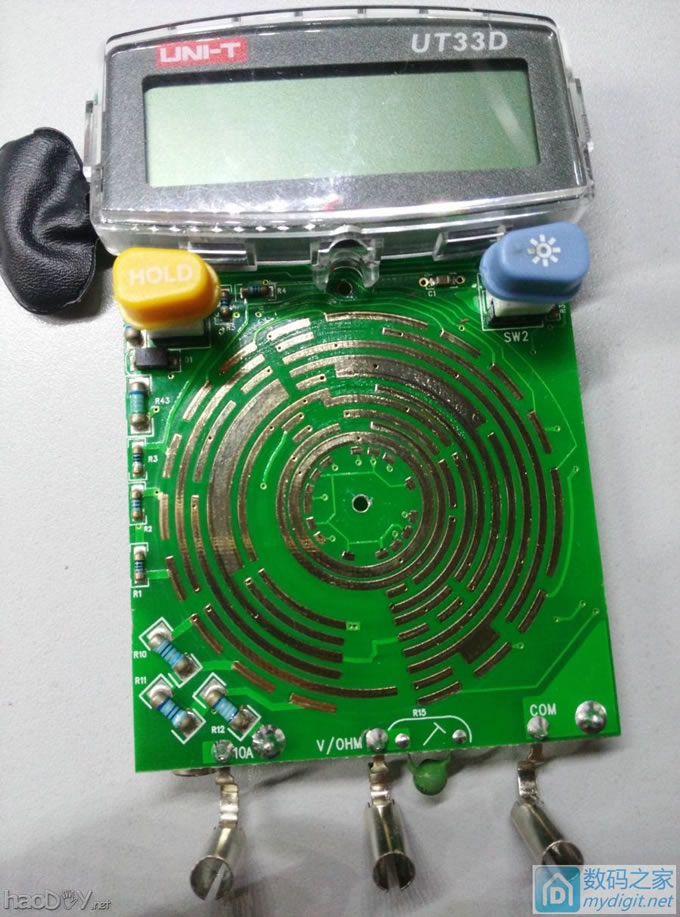

拆下屏幕 这牛屎不圆啊，差评，屏幕下面没什么要改的，所以又装回去了

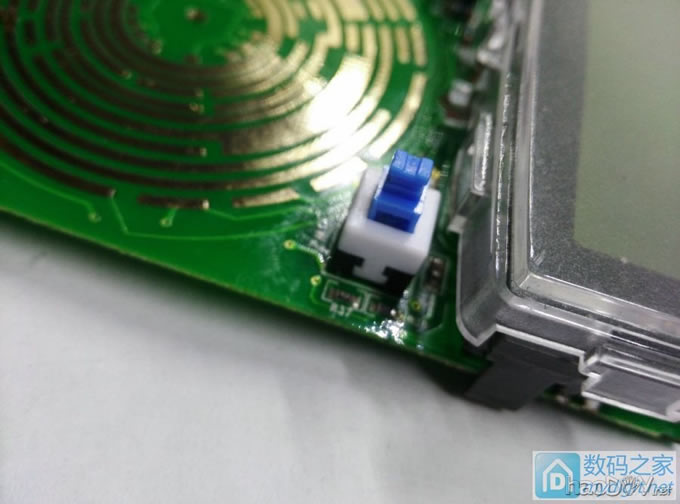

按照设计，要先改开关。背光开关原装是自锁的，改造成点动

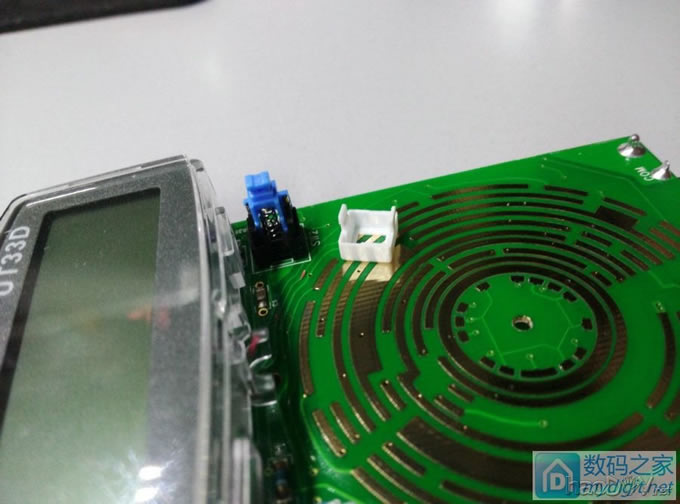

镊子扒开两边的锁扣，取下白帽子
去掉自锁钩子，其他的原样复合，合上盖子，现在已经不能锁定了

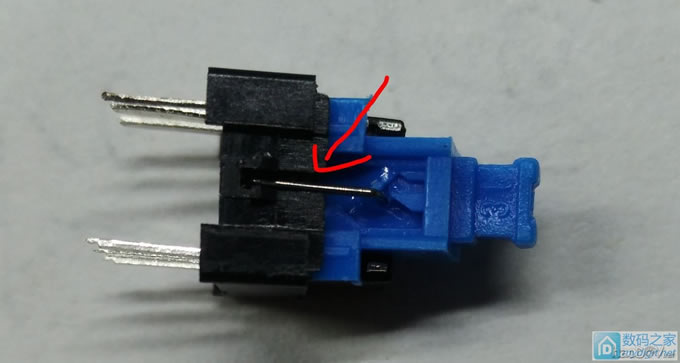

讲解下怎么改造 为了发个贴，这波还浪费了个开关，有点亏哈 就是箭头指着这货，锁定状态
弹起状态

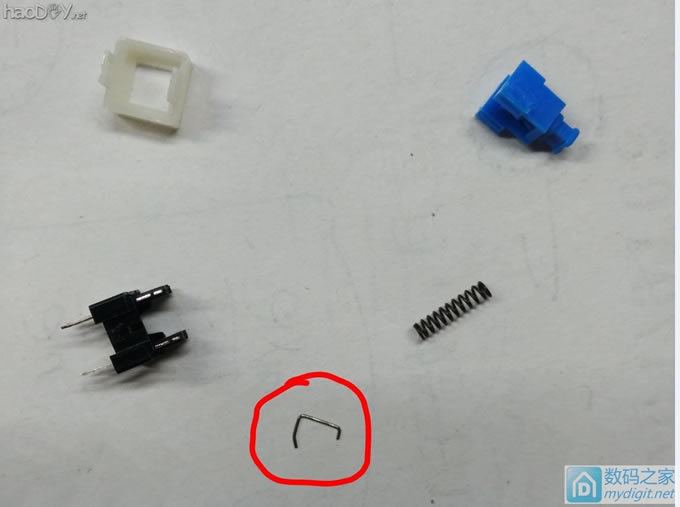

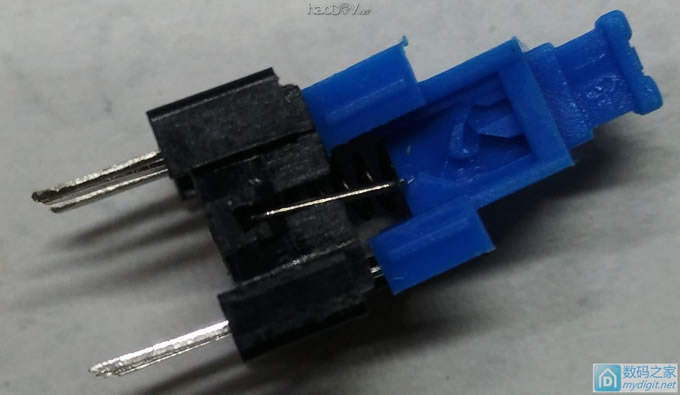

全部拆解开，就是红圈里面那货决定了自锁还是点动。 （图里还少了两个至关重要接触片，因为拆的时候不小心，弹飞了，落地就找不到了，2333），所以说这个开关费了 所以说大家拆的时候也要加倍小心，那两个小东西弹飞了，这个开关就废了

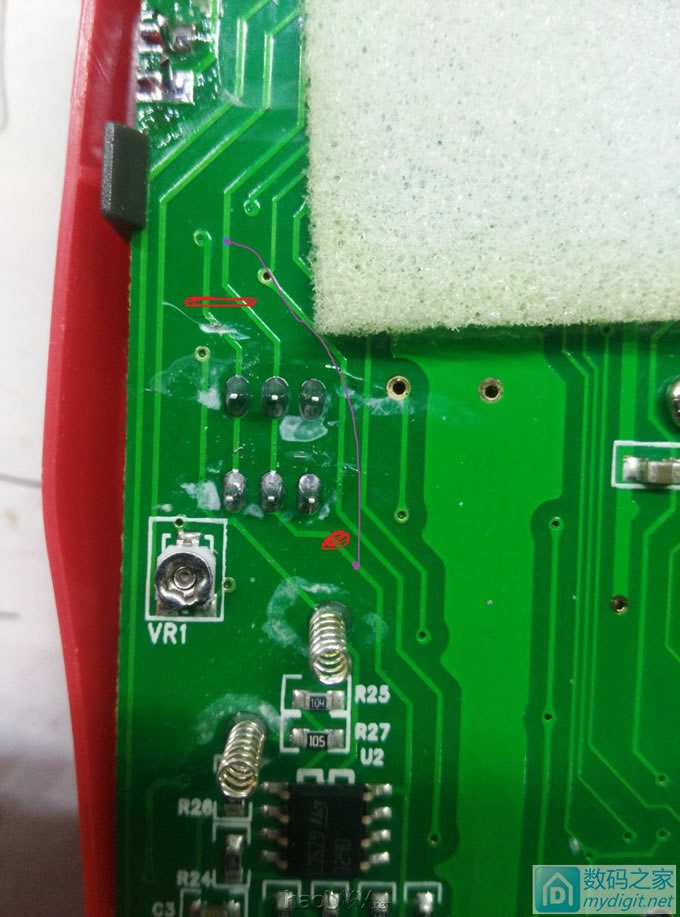

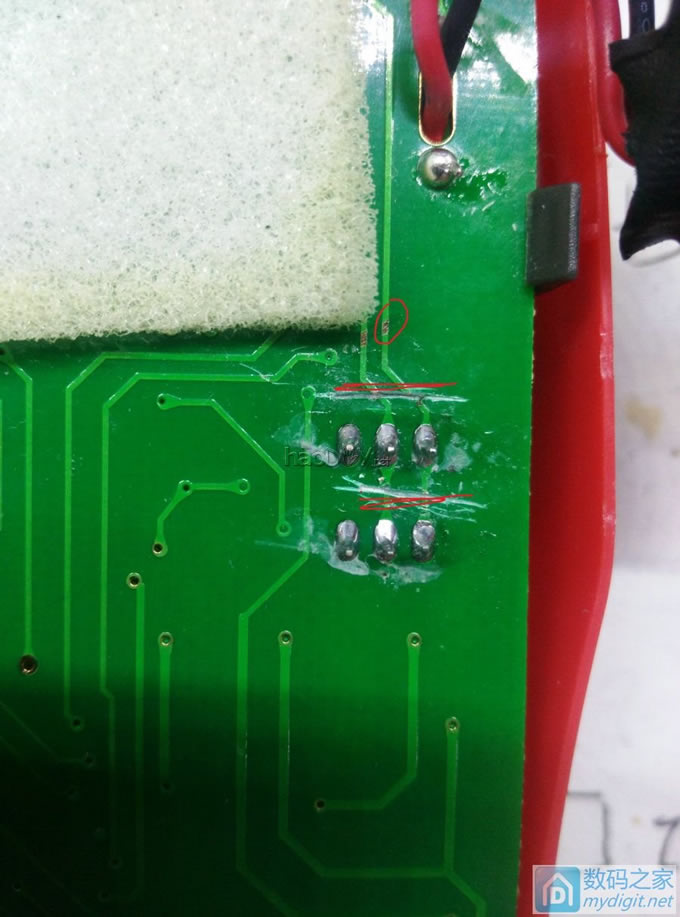

然后隔断各种走线 红色的隔断，紫色的飞线连起来
这边全隔断
灯旁边还要割一个
未完，楼下继续哈。

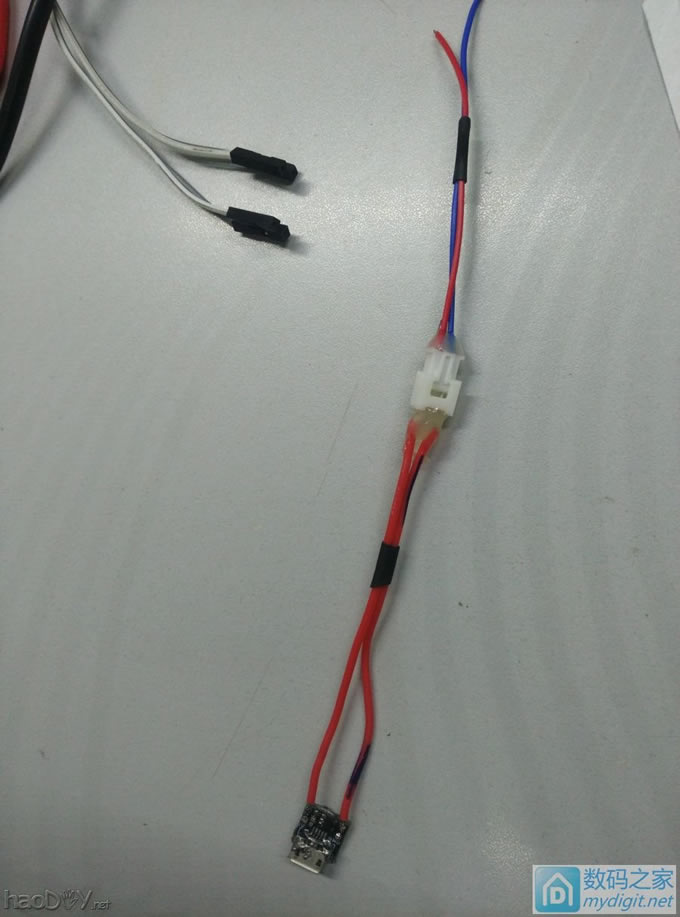

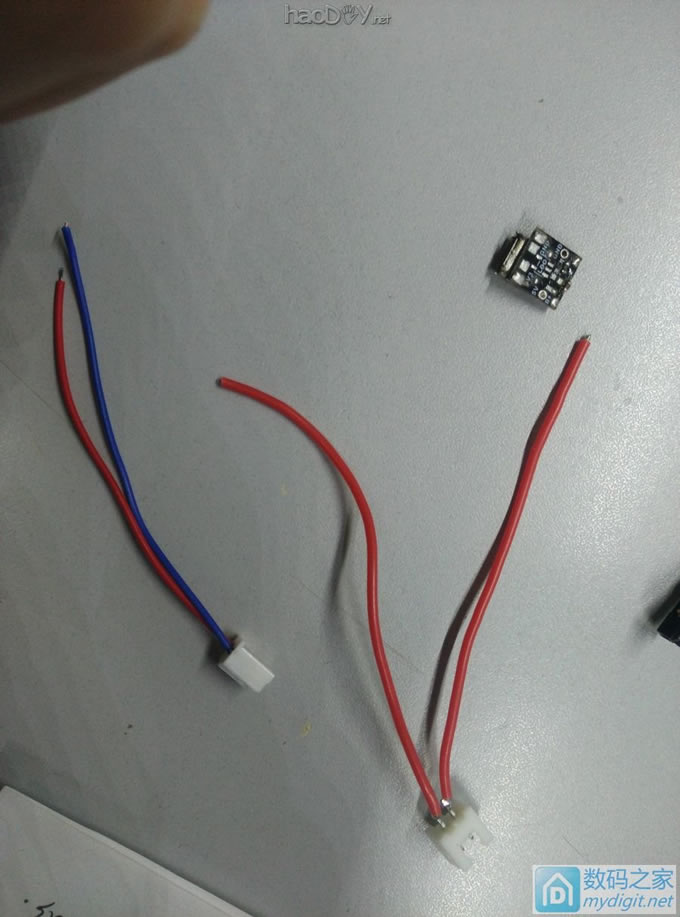

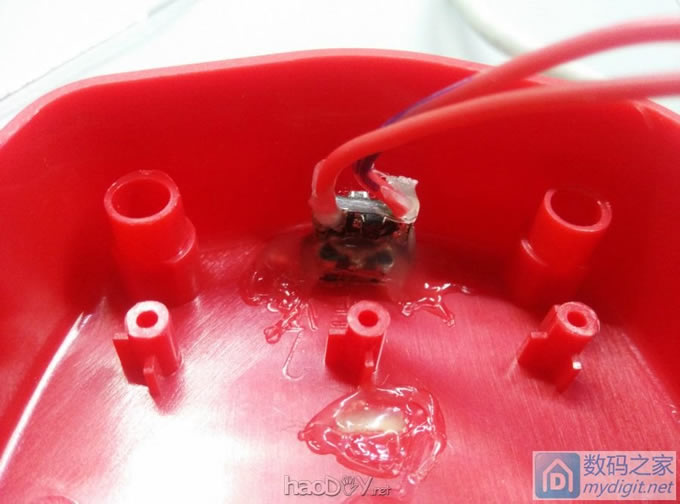

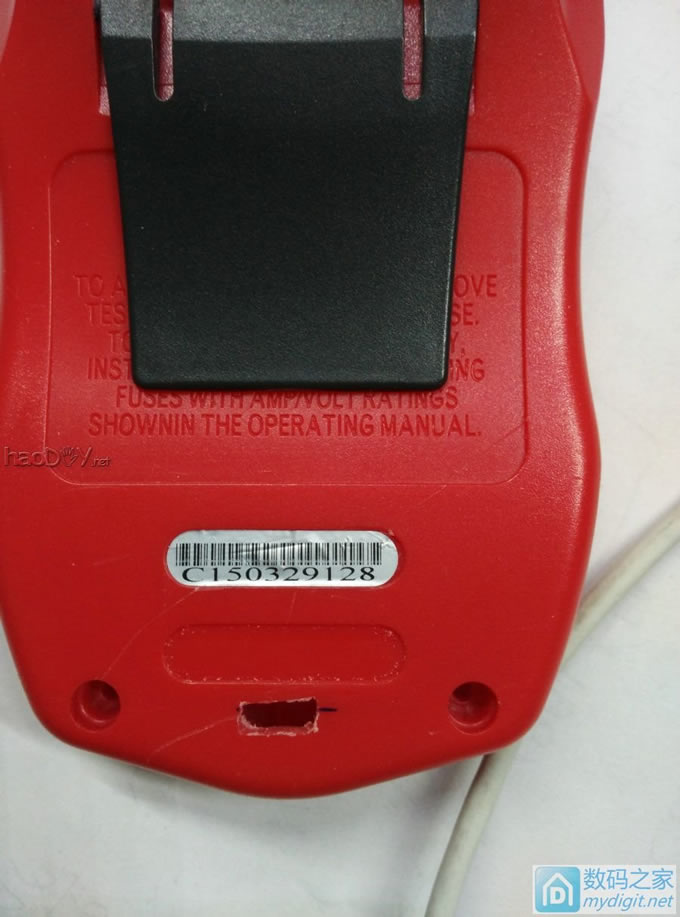

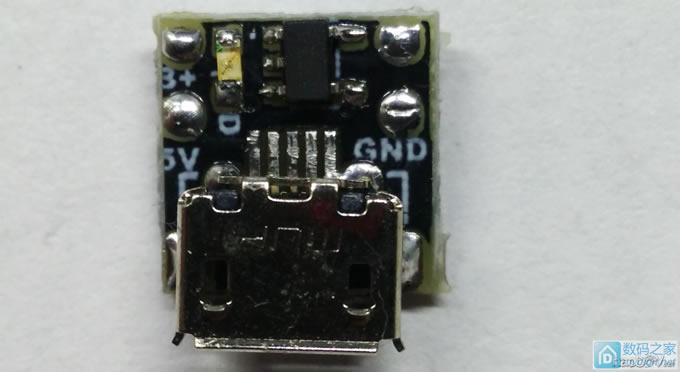

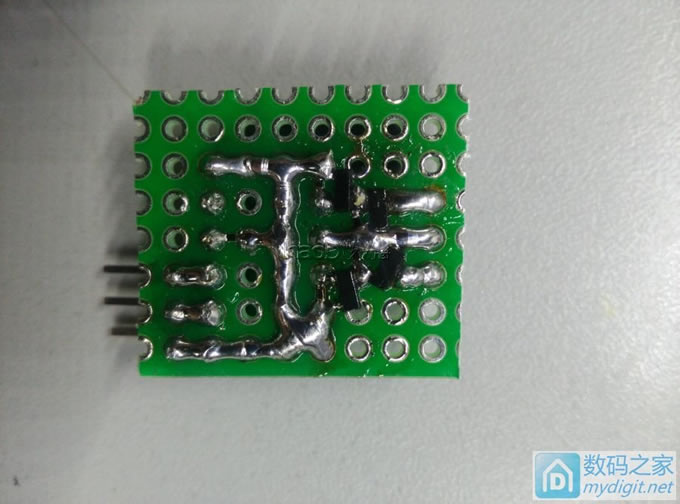

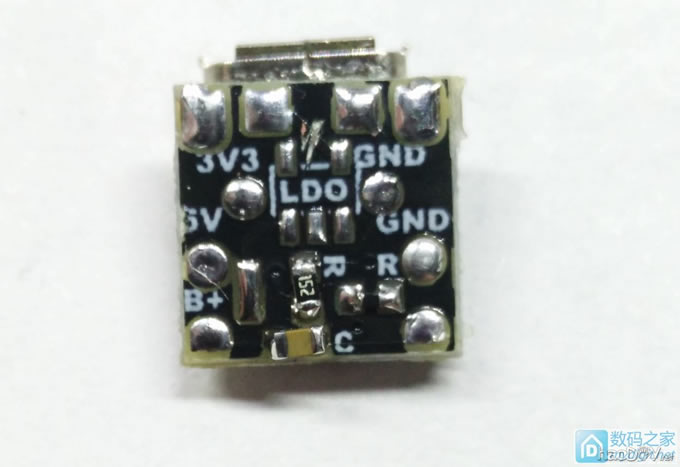

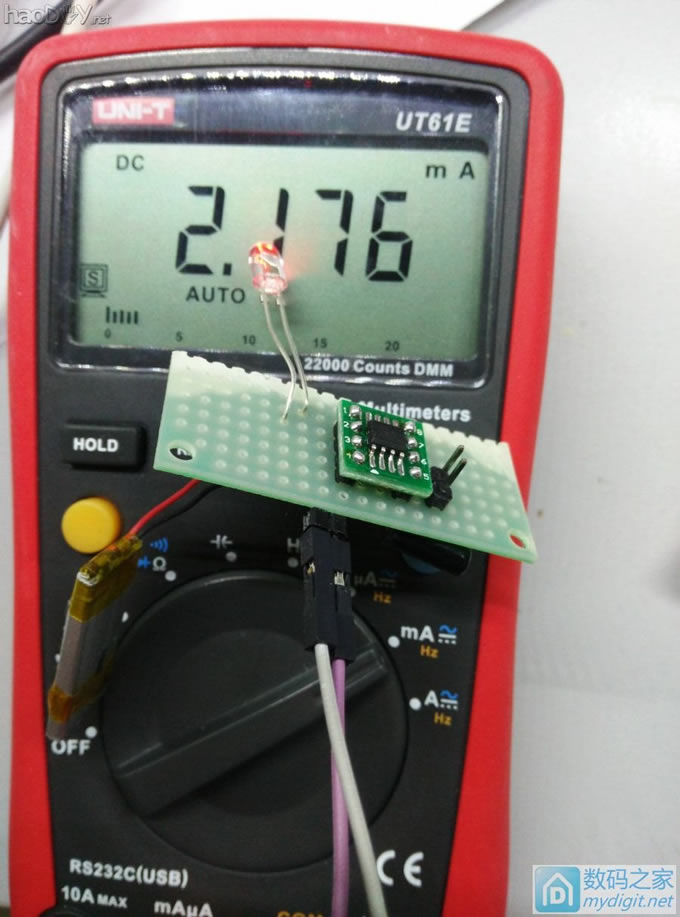

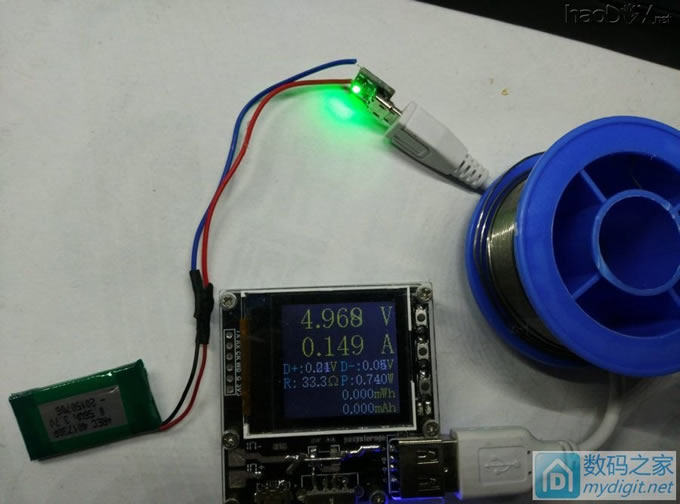

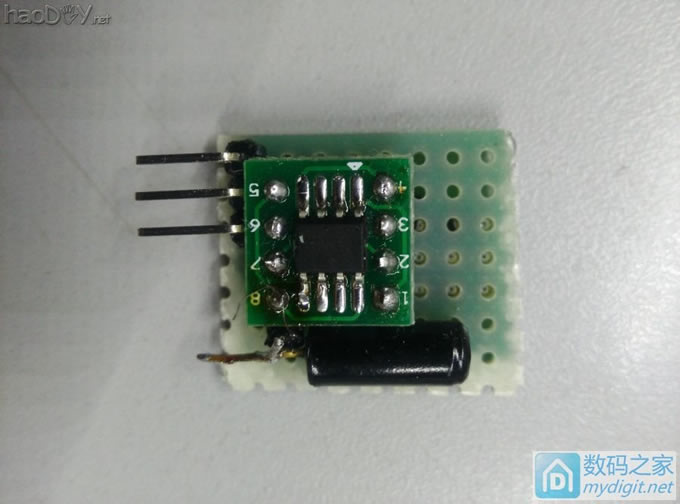

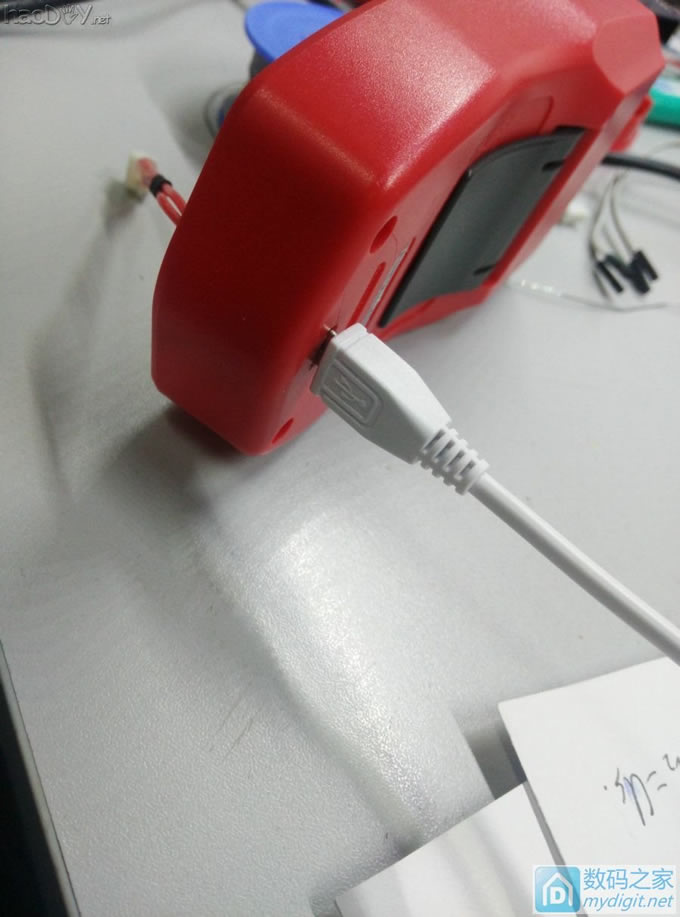

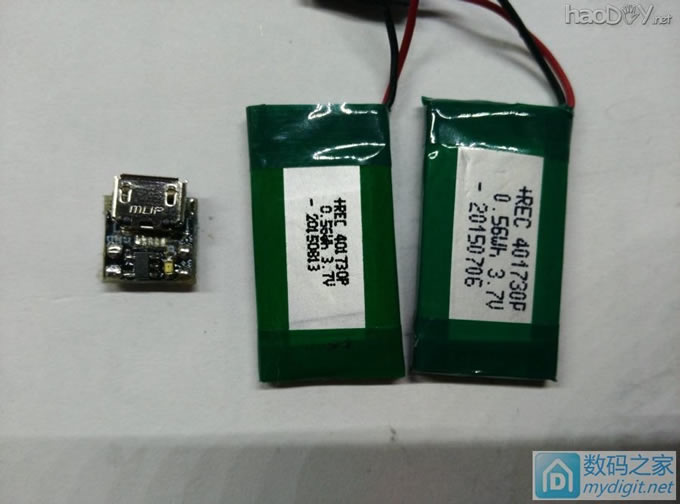

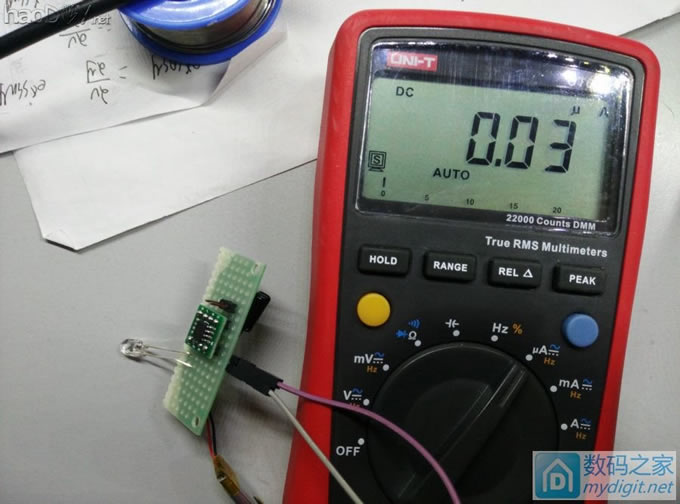

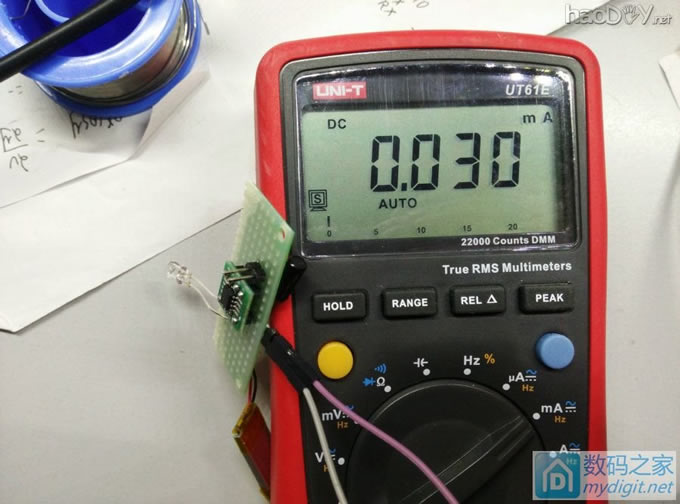

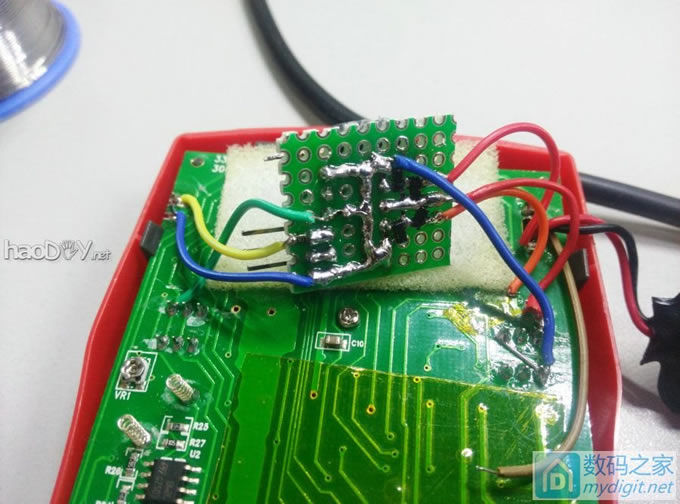

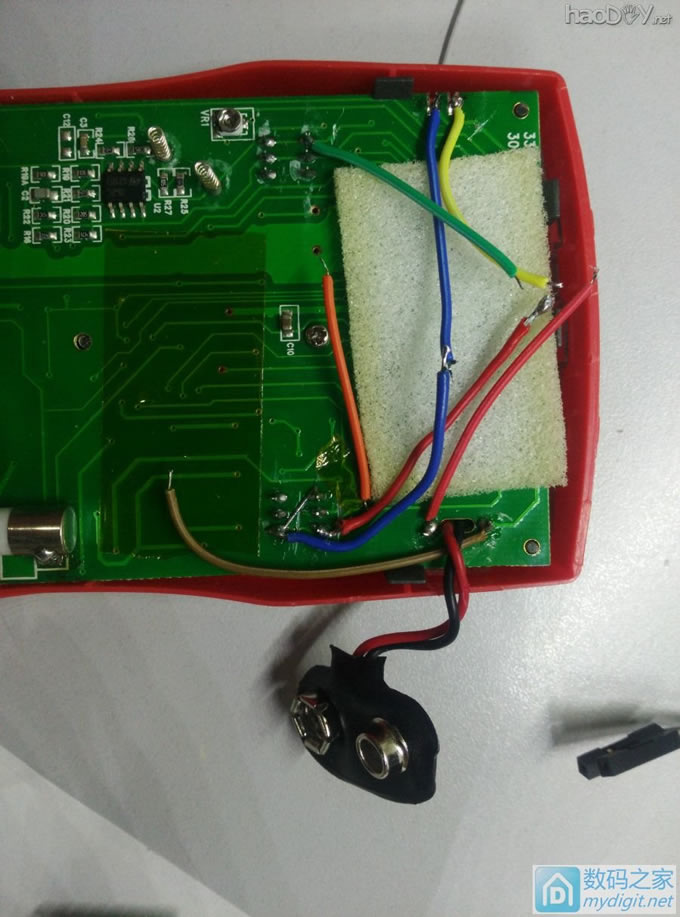

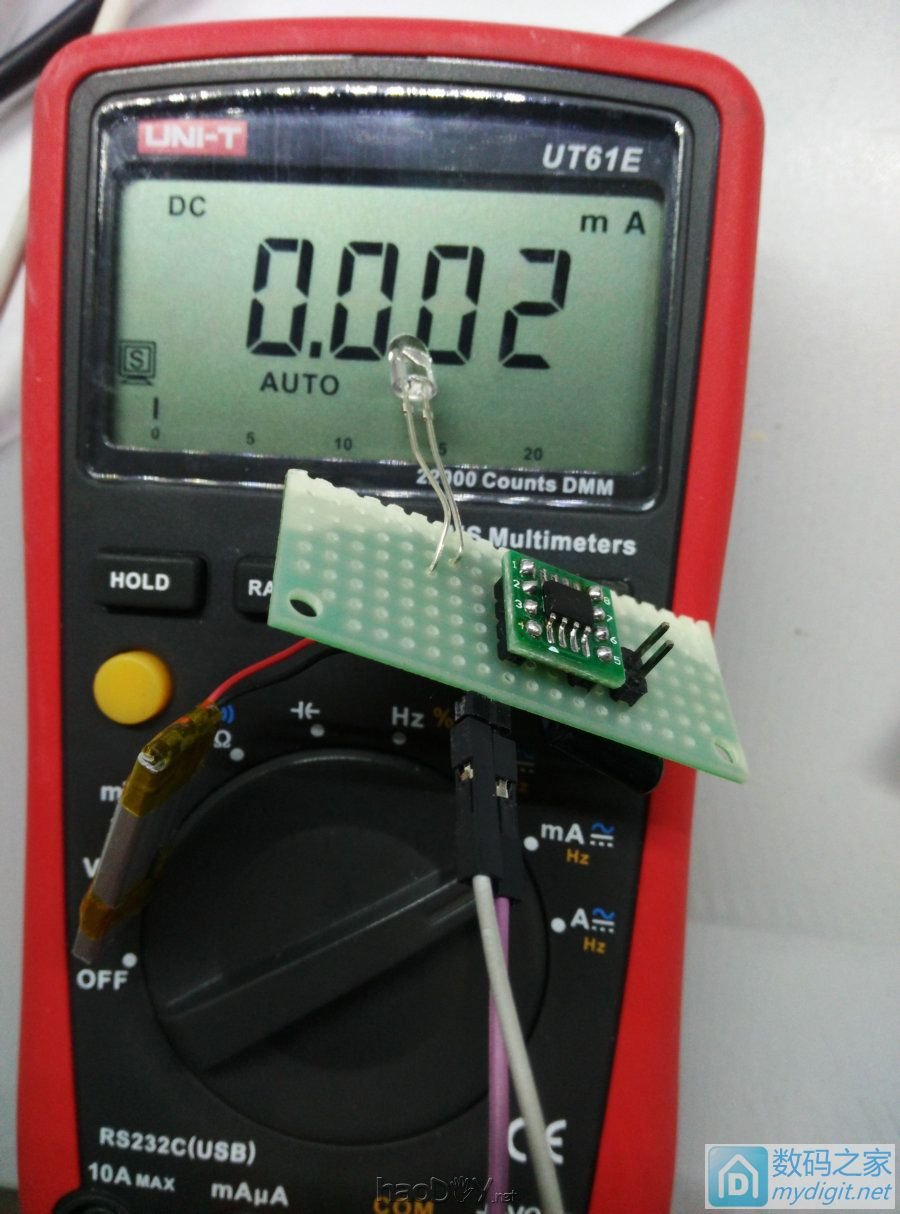

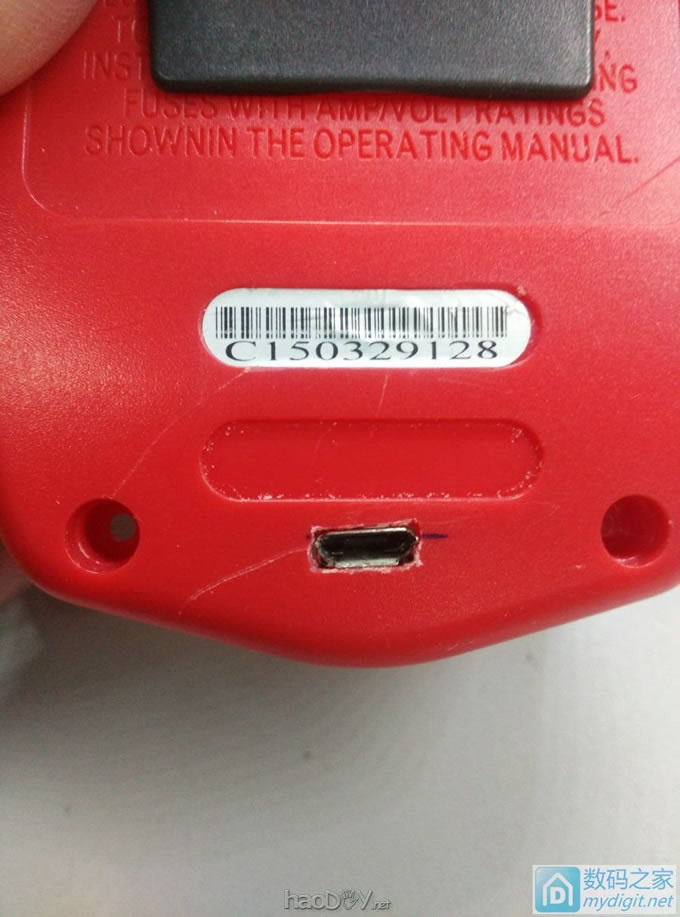

这楼继续改造，弄电池充电。 电池和充电芯片，当然是取自一元pos机拉。除了了高性能的mcu、蓝牙，不错的运放外，列在末流的电池还是多多少少有点用处的 两个150mah的电池 一个从pos上拆充电芯片焊好的充电小板  充电小板特写。当初考虑方便塞进用得到的壳子里，所以就画了个1*1cm的迷你体积的板子哈  背面ldo，用不上就不焊了哈  充电电流150ma，对单个电池有点大了，两个并联冲还行  在后外壳上打个孔，感觉是稍微有点歪  做一对接头线   装进壳子  外面正好合适，没有突出来  充电没问题  控制方面，用了片STC15W201单片机（本来15W104就足够了，但是找了下库存，没有15W104，只能用个带串口的了） 装一个震动开关 左边的三个针是下载接口  背面两个nmos，两个poms座两路控制输出。全是pos机上拆的  开始飞线 在电路板上贴了点胶带绝缘，后面电池要方那儿  接上控制板  接两个电池  这楼放下功耗测试结果 1、万用表本身功耗在测试中不计入，只看单片机和后加的控制电路 2、实际和万用表接一起后，功耗可能会有变化，但是变化不会太大，不细究 3、选用器件不同也会有影响 4、测试时电池电压是4v 5、测试可能有方法错误或者什么的，欢迎讨论，勿喷 如果开关带一个灯，对应万用表开机状态（也就是灯亮状态）（此时包含灯的功耗）  状态不变，还是开机状态，但是吧负载（灯）断开，现在只看单片机和控制电路自耗 开机状态相当于自耗30ua+万用表自身耗电（考虑背光更多）  休眠模式（此时可以通过摇晃来开机） 2ua  掉电模式，不能靠摇晃开机了，靠长按背光键或者重启电源可以开机 0.03ua  最好装盖前的样子，最终改造完毕  电路图（ (责任编辑：admin) |
