DIY插座测试仪

时间:2017-06-09 22:09来源:数码之家 作者:游泳的鸟儿 点击:
上周末闲来无事,做了一个插座测试仪,测测家里插座的接线是否正确下面开始教程先上电路图,我画的,比较丑先准备材料,按图上准备焊上电阻,我用的是150K焊上一个二极管1N4007先装在灯泡座里很好,一组灯成功点亮同样的方法做好三组裹上热缩管三组都裹上接下
上周末闲来无事,做了一个插座测试仪,测测家里插座的接线是否正确
下面开始教程
DIY插座测试仪

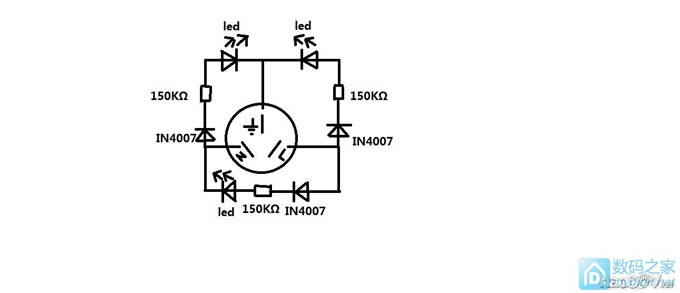

先上电路图,我画的,比较丑
DIY插座测试仪

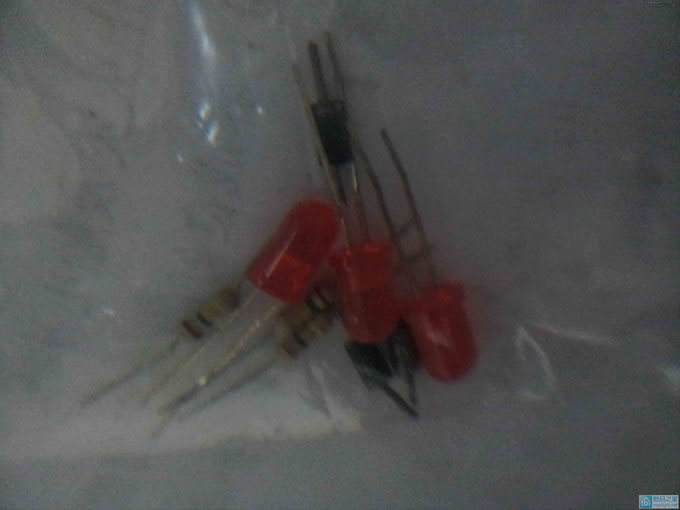

先准备材料,按图上准备
DIY插座测试仪

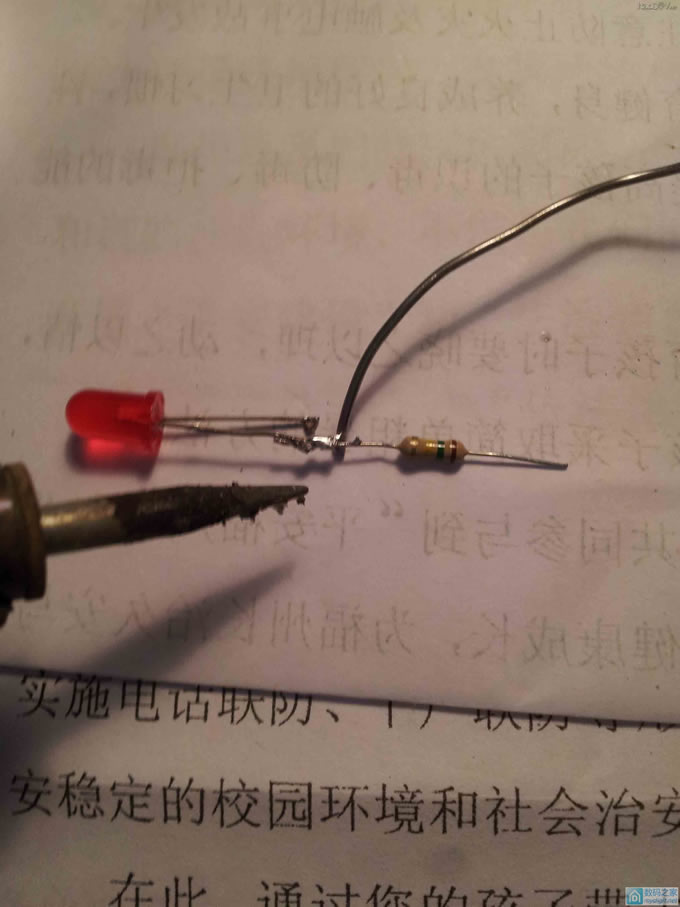

焊上电阻,我用的是150K
DIY插座测试仪

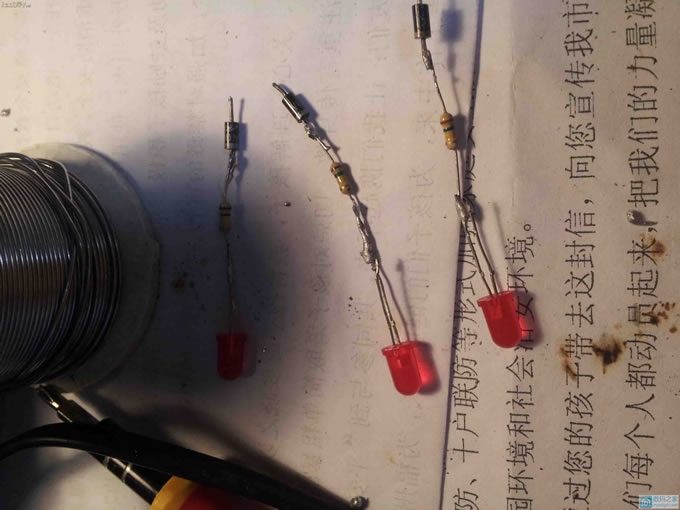

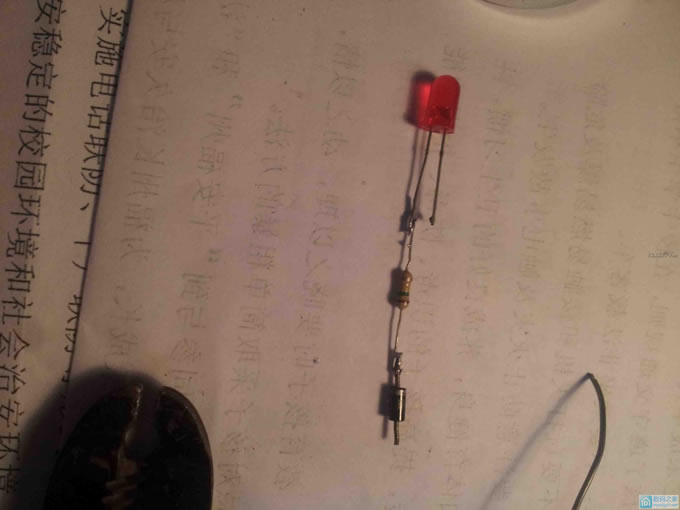

焊上一个二极管1N4007
DIY插座测试仪

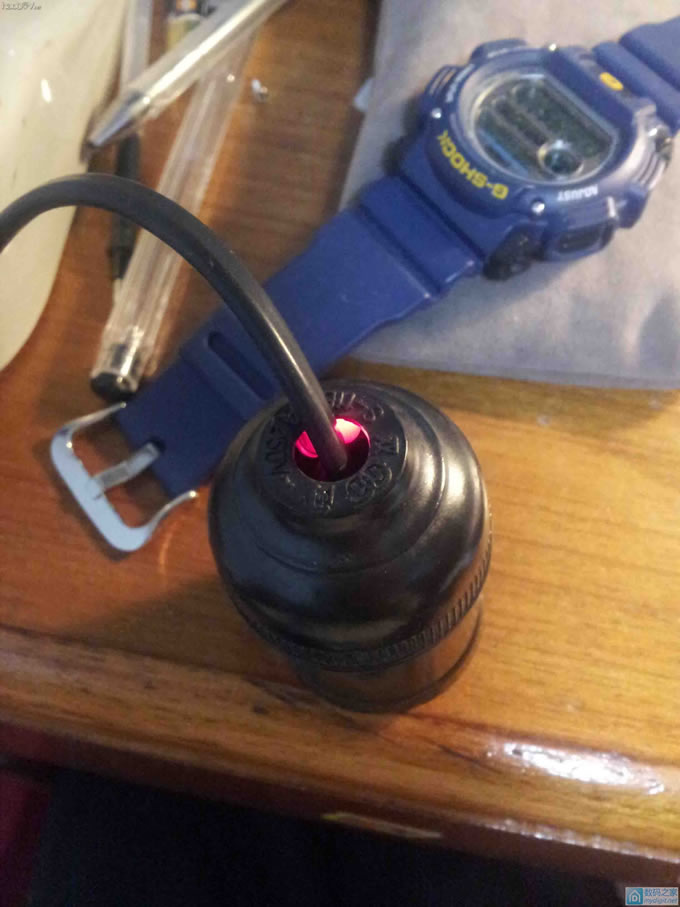

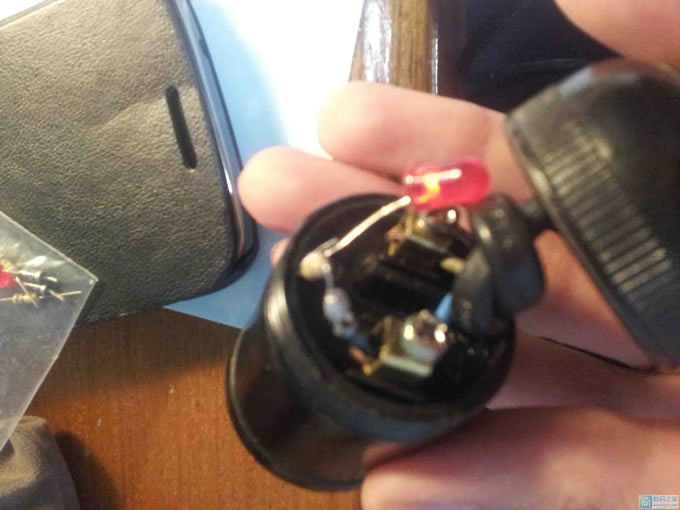

先装在灯泡座里
DIY插座测试仪
很好,一组灯成功点亮
DIY插座测试仪
同样的方法做好三组
DIY插座测试仪

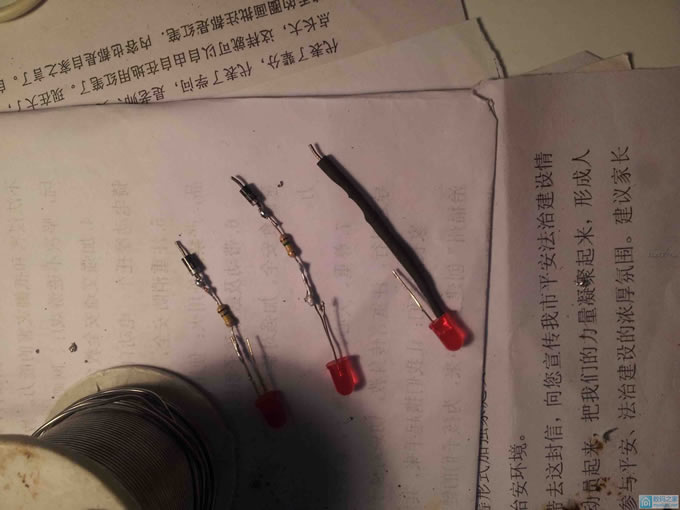

裹上热缩管
DIY插座测试仪

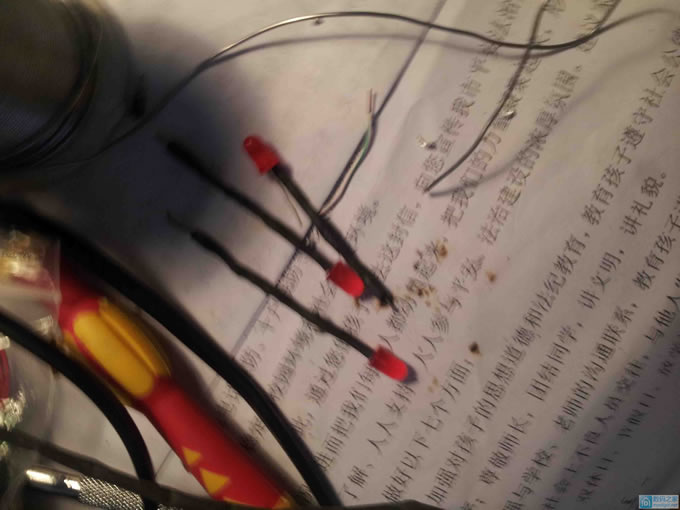

三组都裹上
接下来就是哪一个三插插头,钻三个孔,接好线,没图(钻孔的时候把我手摇钻都钻坏了,还好新的电钻还在路上)
DIY插座测试仪

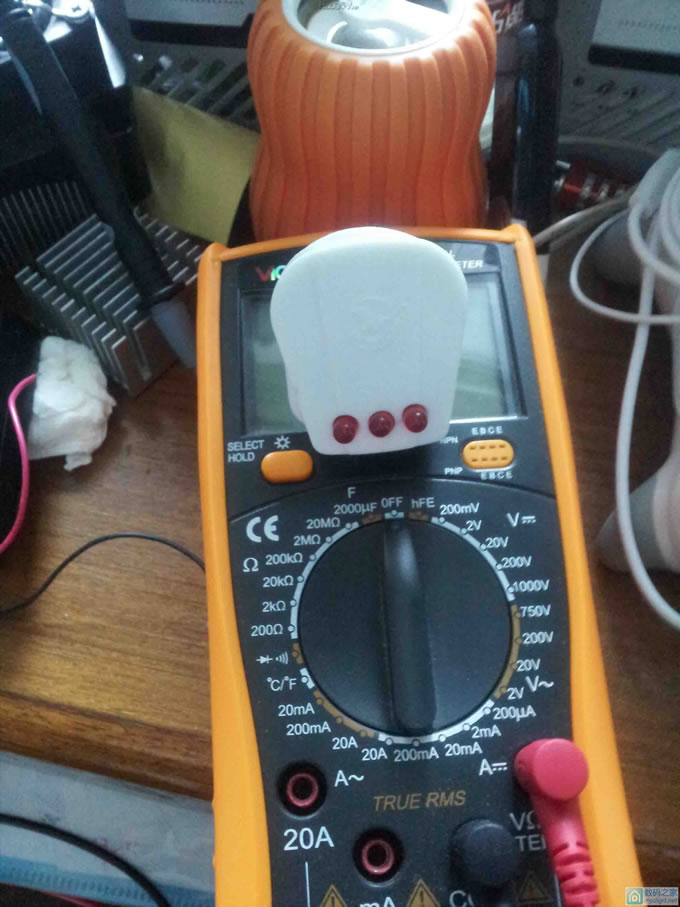

OK,怎么样,还不错吧
DIY插座测试仪

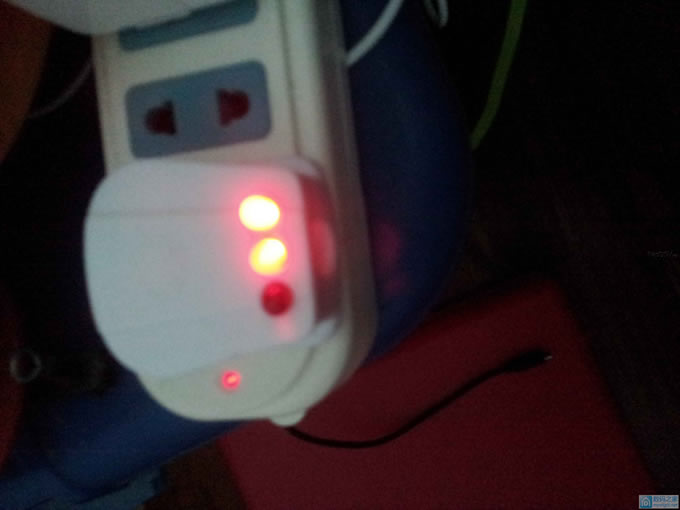

试一试,这个接线很标准
DIY插座测试仪

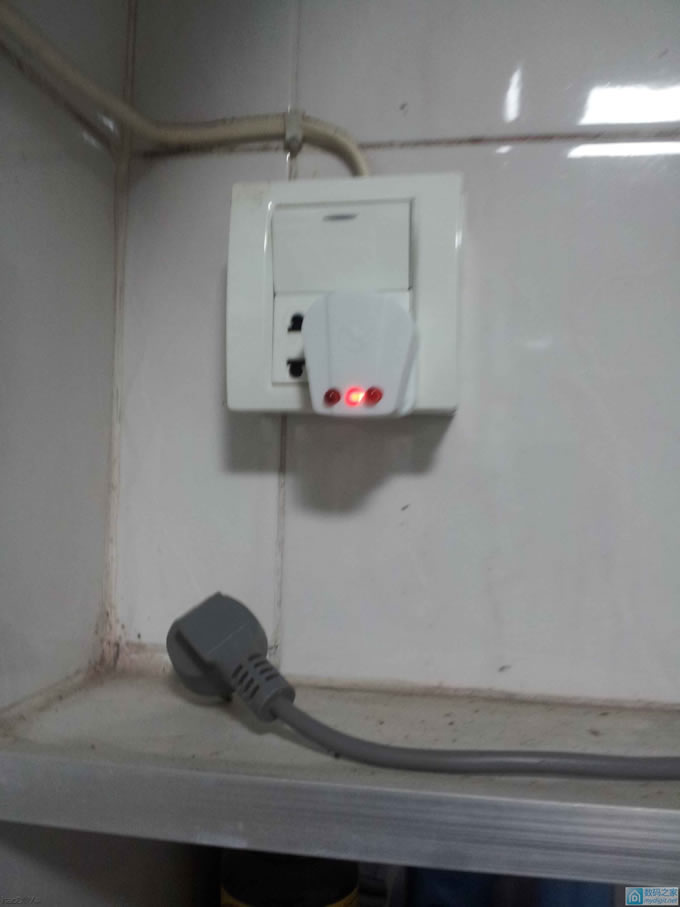

这个显然就少了地线
DIY插座测试仪

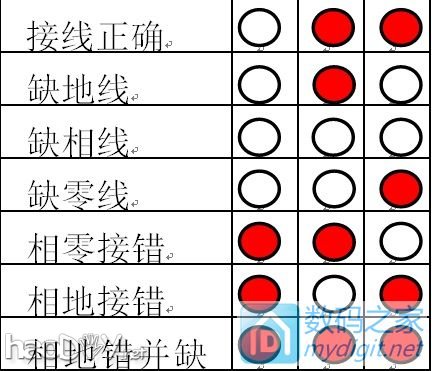

最后附上检测结果对照表(按顺序对应
老例子,有M币的给点,没有的留下脚印
