电子喜爱者在制作平衡电容、音箱分频电感时，稍有偏差就会令音质受到侵害。这里向宽大喜爱者先容一款制作简朴的L、C表，电路数字表现，直观、利便、精度高。

一、道理

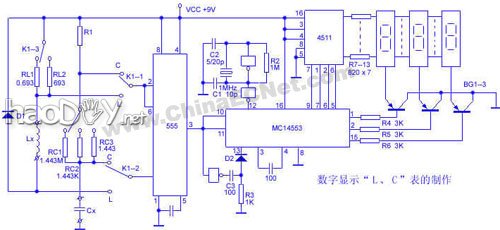

1、参数调动电路：

参数调动电路由555时基组成多谐振荡器，可把被测元件Lx/Cx转换成与元件参数成正比的脉宽。然后把这具有特定脉宽的矩形作为门控信号，在脉宽时刻内对一个已知周期的尺度脉冲计数通过表现器就可以切脉宽（现实上是元件参数）表现出来。

丈量电容时（这时波段开关在5、6、7位）是以Cx为按时元件的多谐振荡器，发生的矩形波经3脚输出，送到计数器的门控端，脉宽tw=CRcln2。

丈量电感时（波段开关在1、2、3位），是以Lx为按时元件的多谐振荡器，刚接通电源时，V2（6）＝Vcc，555的3脚输出低电平，7脚通地，电源经RL的Lx充电，跟着充电的举办，V2（6）↓，当到达V2（6）＝1/3Vcc时，电路翻转，3脚输出高电平，7脚与地断开，因Lx电流不能突变，必将发生一个感生电动势使D1导通，Lx经D1、RL放电，V2（6）↑，当到达V2（6）=2/3Vcc时，电路又翻转，5脚输出低电平，7脚又与地接通，Lx又开始充电，这样5脚输出占空比为1:1的方波，送到计数器的门控端。这时脉宽为tw=Lx/RLln2。

２、尺度脉冲产生器：

该电路由反相器3、4和晶体组成，晶振频率为1MHz,尺度脉冲周期为T＝1μs，以它作为计数器的计数脉冲。

３、计数、表现电路：

表现器由三位LED数码管组成，计数器由MC14553三位动态扫描计数器为焦点组成。T＝1μs的尺度脉冲送入MC14553的12脚，多谐振荡器发生的矩形脉冲送入MC14553的11脚，当11脚为高电平常，4553的12脚尺度脉冲不能插手，11脚为低电平常，经反相、微分后，获得一正尖脉冲，先给计数器清零，同时，4553闩锁扫除，开始对尺度脉冲计数，等11脚再输入高电平常，计数器又闩锁，同时10脚也为高电平，计数器的数据锁存，表现器对前面计数功效不变表现，设在这一轮回上钩数器为N，那么tw=NT亦即Lx/RLln2＝NT,公道地选择RL或 Rc，表现器就能表现Lx的微享数或Cx的皮法数，异常直观，本仪器Lx共有0～999μH和0～999mH两档，Cx共有0～999pF,0～999nF(纳法)，0～999μF三档。

二、制作要点

要害元件是量程电阻RL及Rc，0.693Ω及1.443Ω两电阻可用高强度漆包线以线绕制，最亏得电桥长举办校对，担保1%的精度。其余量程电阻可用多个电阻串并联得到，也应担保1%的精度。

三、调试

本电路调解极为简朴，只需调解C2使尺度脉冲频率为1MHz即可，往后行使无需校零。

本电路虽只用3位数码管作表现，但可以表现六位有用数字。若有一个47312pF的电容器，在pF档只表现732pF，拨至nF档后，表现器就表现出004nF，以是被测电容为004732pF即4.732nF，也就是0.04732μF。电感丈量时也一样。极为利便。
