示波器可直观地演示出电子信号的事变型态，电子喜爱者在制作电子电路时，如能有一台示波器则事办功倍。偶日，清算物品，发明闲置已久的小利害电视机，突发奇想，电视机显像管与示波器的示波督事变道理大同，只是详细的事变方法差异罢了。如将其改制，不也能做一台简朴的示波器来行使，遂说明，计划，改之。

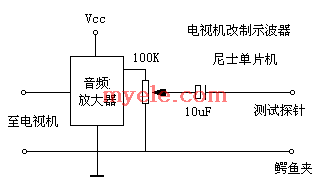

·说明：拿显像管与示波管两者做一较量：两者都有电子枪、莹光屏以及隶属电路，差异之处在于电子偏起色构。显像管用了偏转线圈增大表现屏的尺寸，而示波管行使偏转电极以增进其频率上限；两者各自的隶属电路顺应各自的事变方法。 ·改制原则：电视机的行频为15KHz，以是改制后示波器也只能事变在其范畴以内，只管的镌汰窜改电路，只要简朴，适用。 ·改制方案：保持机内电路板不动，借用行电路的锯齿波驱动场扫描线圈。以外接音频放大器驱动场扫描线圈。 ·备料：电视机一台（担保事变精采，电路正常），6W以上音频放大器一套，100K电位器一只，10uF50V电容一个，二芯插头及座，单芯屏障线一米，小号鳄鱼夹一个。 ·改制步调： 1、机内改制：将场扫描引线焊下，做好绝缘，行扫描线圈引线改焊在场扫描线圈上，行扫描线圈加接引线并焊好二芯插头引出机外。 2、机外附加：行使平凡的音频放大电路，功率约在6W即可，越简朴越好。将音频放大器的功率输出对地焊接二芯插头，将信号输入对地焊接100K电位器，电位器可调端串10uF电容断绝直流后焊入1米阁下长的单芯屏敝线，屏障层接小号鳄鱼夹，芯线接探针。

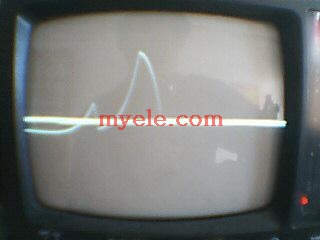

·调试： 电路搜查无误后，毗连放大器与电视机引出的二芯插头，将电视机亮度调到最低，通电试机。调解亮度电位器至表现屏上程度线亮度恰当，以探针探测信号源，调解100K电位器至波型表现精采，如波型上下或阁下反相，可将对应线圈上两引线对换。 断电后装好机壳，此示波器即改制完成。
留意事项：电视机内有高压电力，在焊接引线时，必然要断开电视机电源，如不具备电视机维修手段的伴侣请勿仿照。 (责任编辑：admin) |
