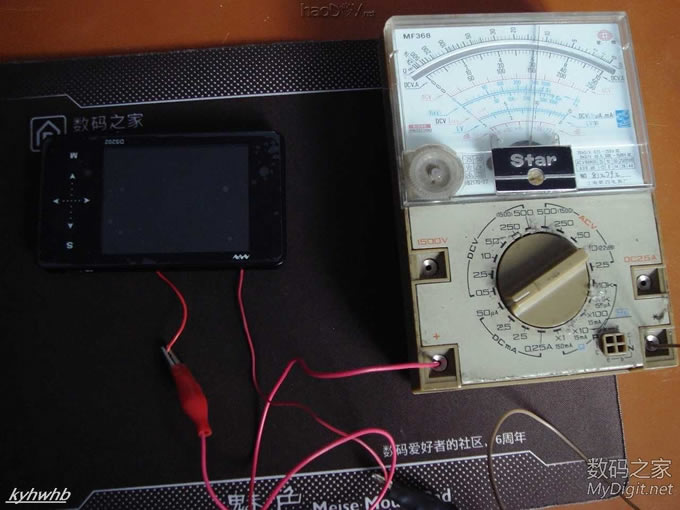

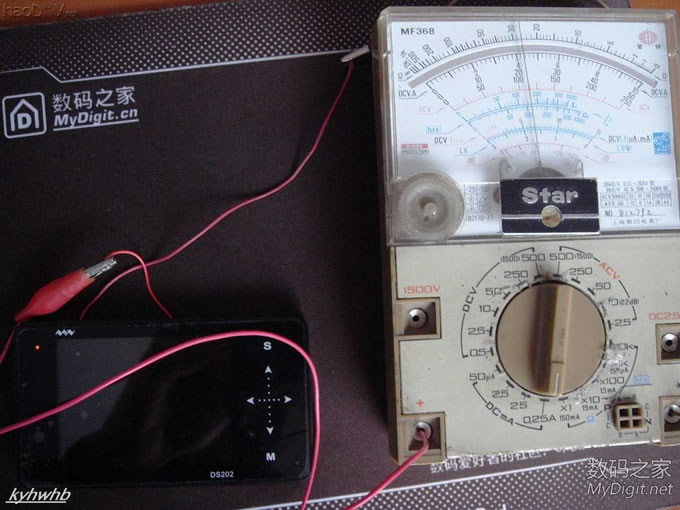

MiniDSO-DS202袖珍示波器供电实测及补偿电容调整，详尽的拆机帖子多位坛友已经发了，这里简略。 （试用MiniDSO-DS202袖珍示波器测量电源纹波http://bbs.mydigit.cn/read.php?tid=1177070） 一、供电实测 1、DS202袖珍示波器的工作电流：关机状态---30uA左右，开机状态--125mA左右（亮度30％）， standby待机自动息屏（只是关了屏背光灯）--105mA左右。下面是MF368及DT890D的测试。 把电池正极引线抽出串联电流表

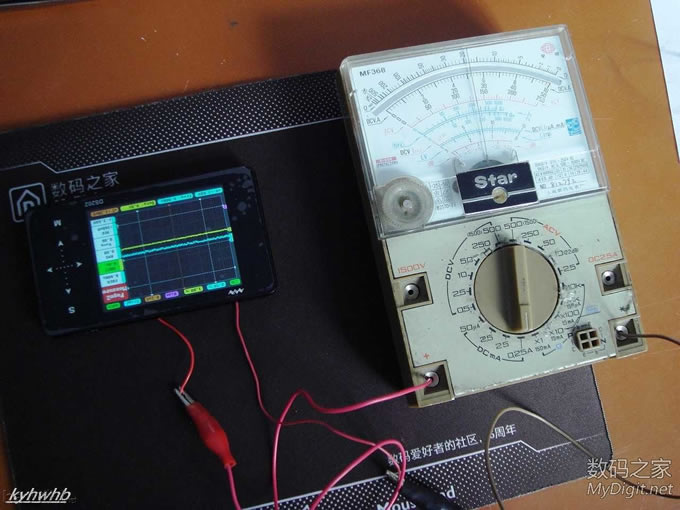

开机状态--125mA左右

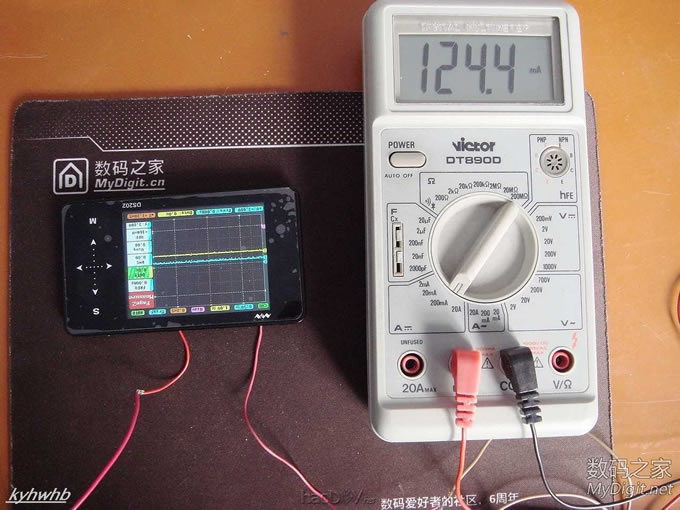

开机状态--124.4mA
standby待机自动息屏105mA

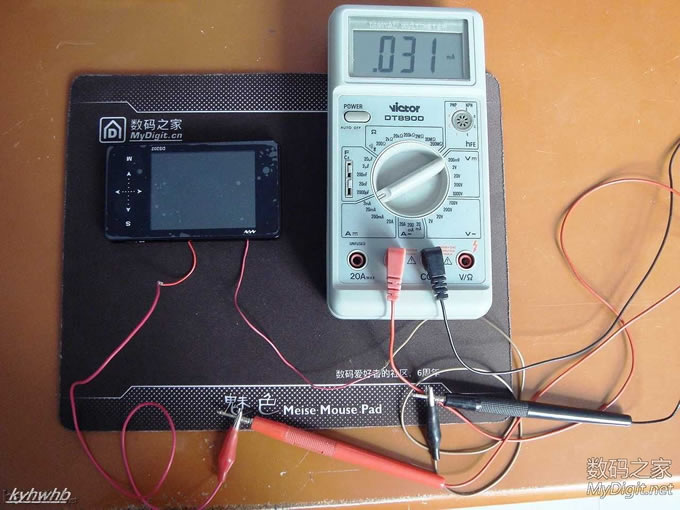

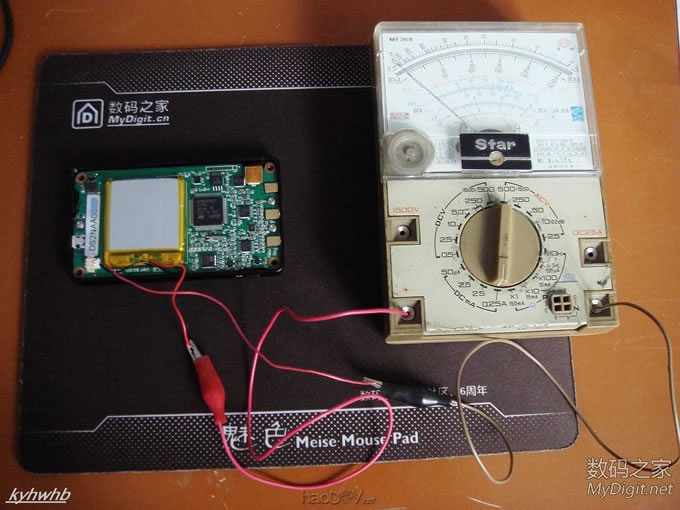

关机状态---30uA左右
关机状态---31uA

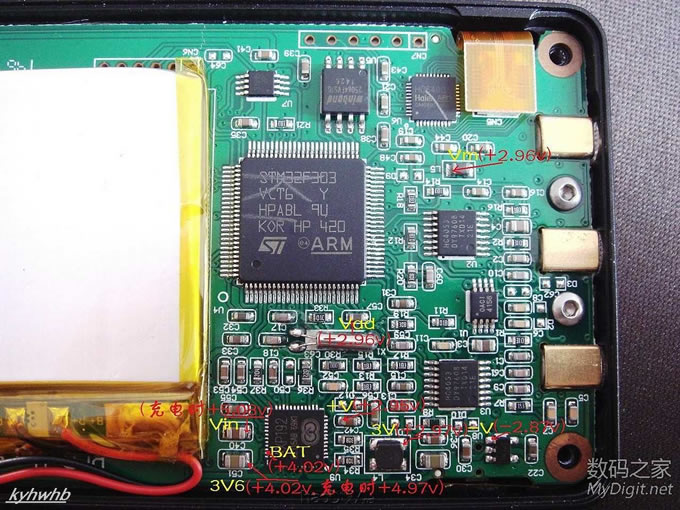

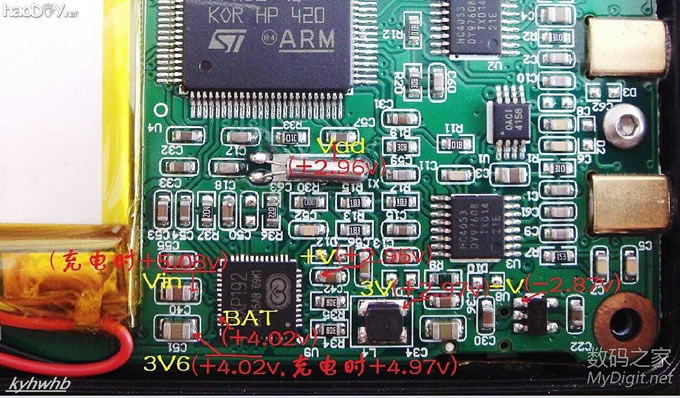

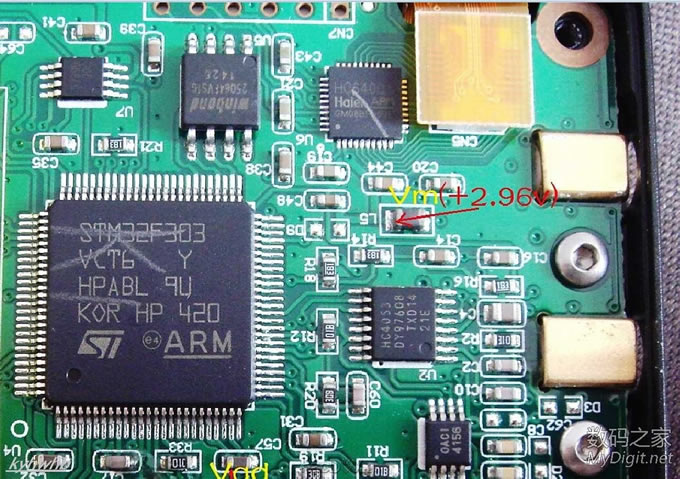

2、几路工作电压实测。Vin---充电器输入电压。3V6---关机充电时比Vin低0.11V,开机充电时比Vin低0.46V。非充电状态电压和BAT相同。其他参见坛友imdx的帖子：DS202迷你示波器PCB上的电源网络http://bbs.mydigit.cn/read.php?tid=1160903

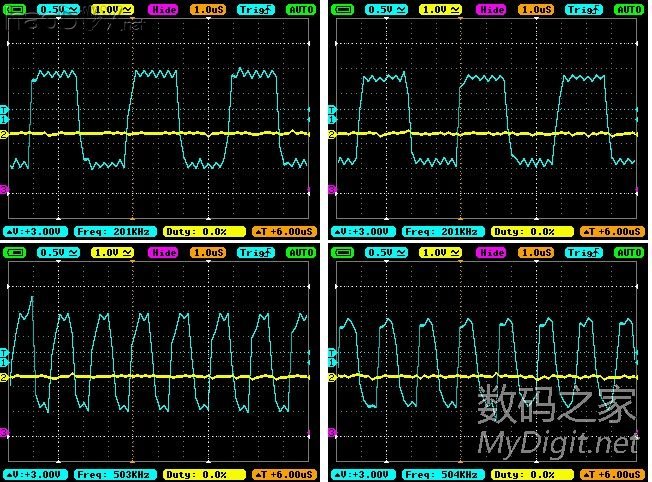

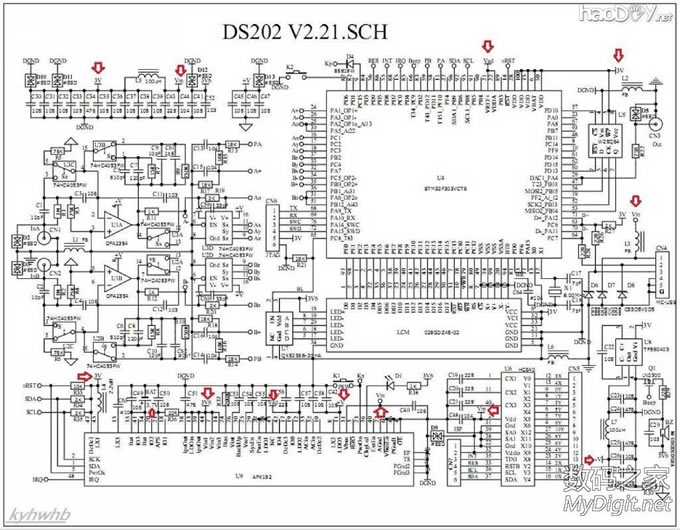

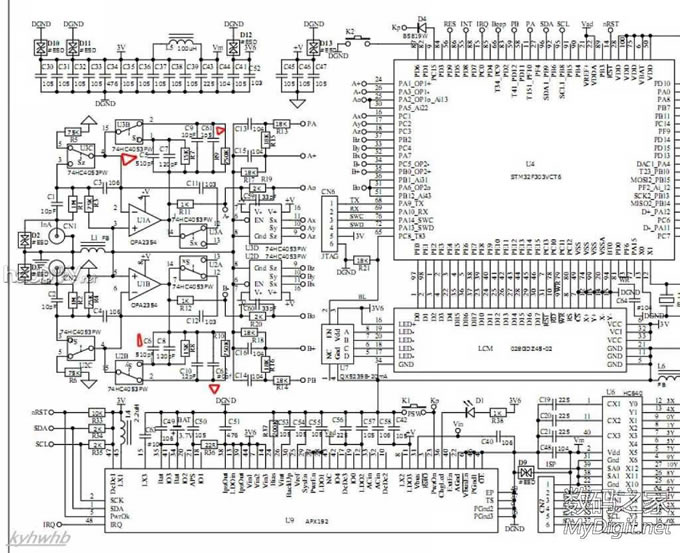

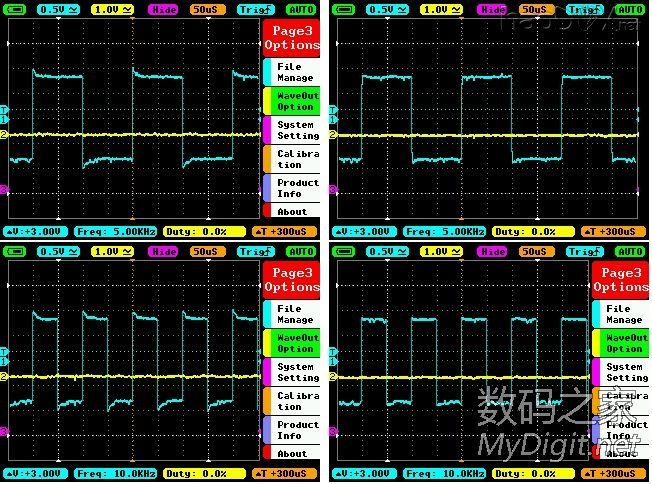

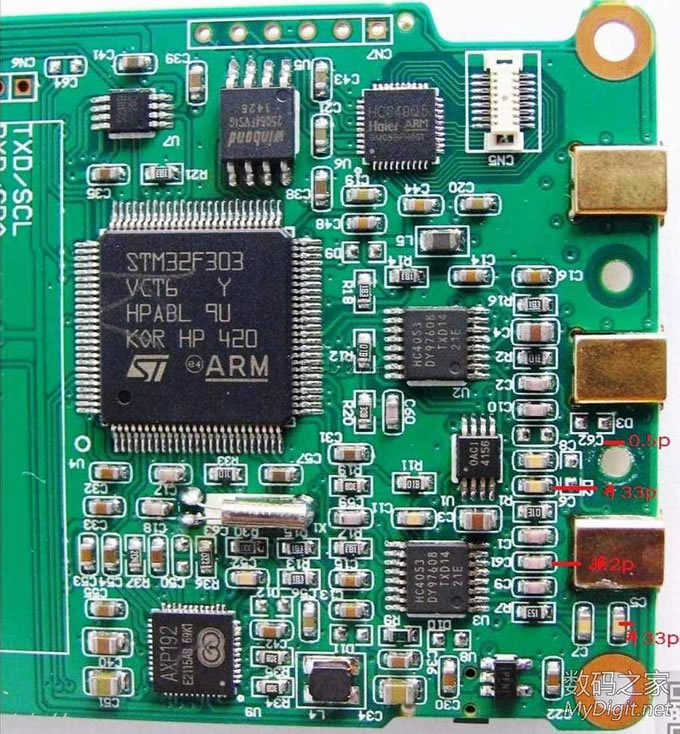

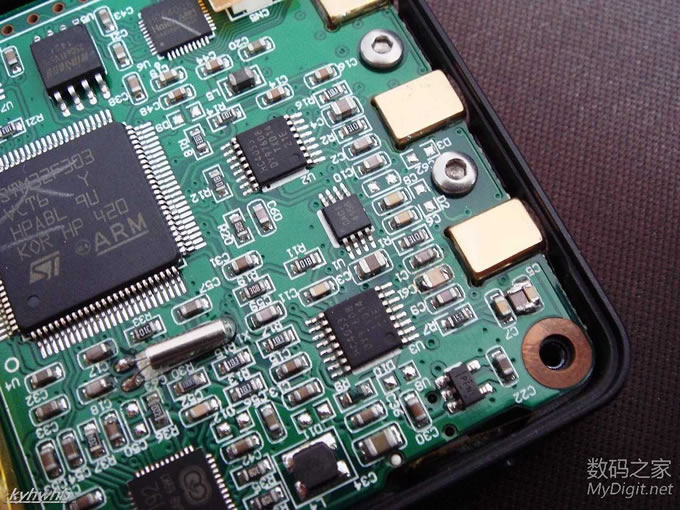

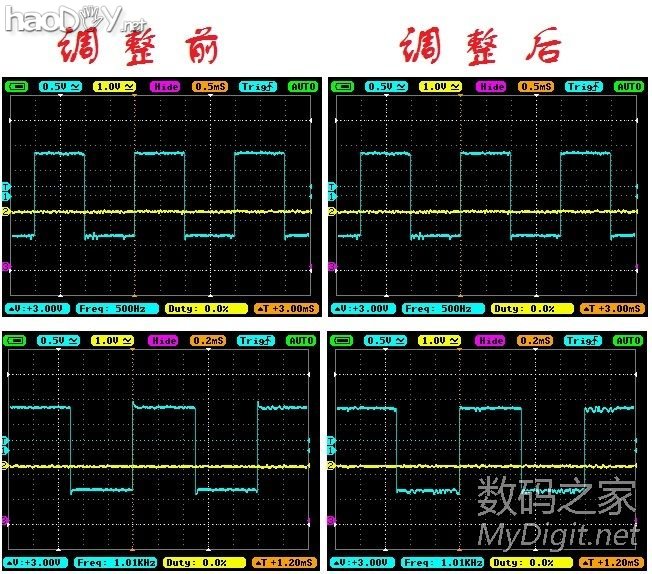

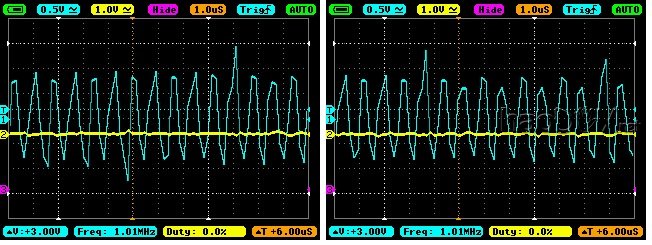

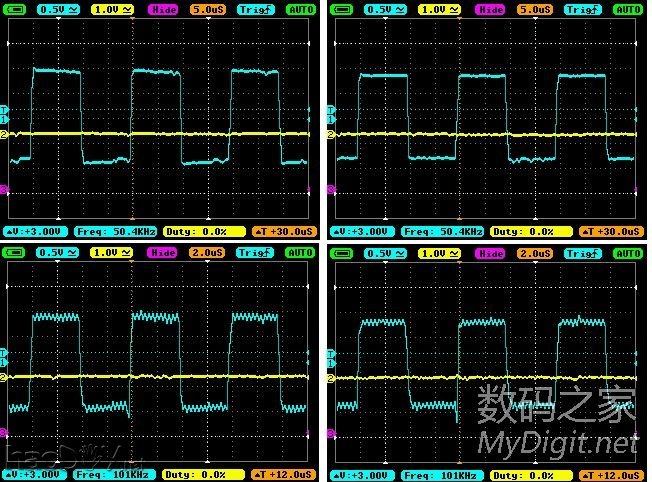

MiniDSO-DS202袖珍示波器供电实测及补偿电容调整，详尽的拆机帖子多位坛友已经发了，这里简略。 一、补偿电容调整 补偿电容调整主要是改善方波过冲现象等。即：C5/C6电容值在原先510pF增加33pF,C61由1.5pF改2pF，C62加0.5pF 。这个厂方是免费的，由于偏远就自己动手试试了---在高频头里拆了几个电容（http://bbs.mydigit.cn/read.php?tid=1176075），但0.5pF没有找到。后续厂方都会给寄来。 图纸上的位置  电路板上的位置  改动后---目前只是通道A
