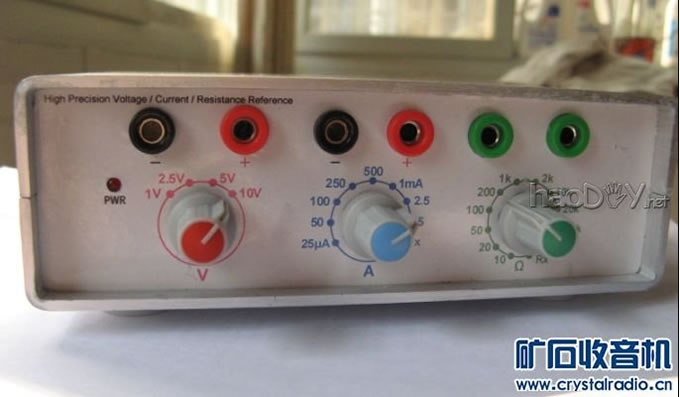

多功能多档位“电压-电流-电阻”基准
一、设计构思 1.1 想法的产生 因为喜欢收集指针表，所以经常测试指针表的“电压-电流-电阻”各档的精度。 电阻档的精度验证最好弄：找几个高精度的电阻就可以直接测试了。 电压档的精度验证就复杂一点了，需要一个精度稍高的基准电压。 电流档就更繁琐了，在没有恒流源的情况下，至少需要搭一个电路，还需要串联一个精度稍高的数字表，每次搭架子实在是太繁琐，还要拿出4位半来串联。最头疼的是换一块指针表，由于表头内阻不一样，每次还要重新仔细的调多圈可调电阻，半天搞下来眼睛都累花了。 于是产生了制作一个精度稍高的“电压-电流-电阻”基准仪表的想法。 当然了，市面上有类似功能仪器很多，比如专门的万用表校验仪或者电压电流信号发生器，当然，价格都不菲。还是决定DIY，能学到东西，还能设计出自己想要的功能（比如快速切换25μA、50μA和100μA，这个对于最常见的50μA指针表满偏和半偏测试太常用了。） 1.2 设计思路 基准电压：电压基准芯片选择：MAX 6350或者AD586、587系列，对于指针表检验，这个精度应该是足够了。并结合万分之一精度的分压电阻，实现基准1.0V、2.5V、5.0V和10V四个基准电压的输出。这四个档位电压的选择，也是很有考究是，综合考虑了市面上常见老指针表的直流电压档的满偏电压。 基准电流：在5.0V基准的基础上，分别接入不同的采样电阻，实现不同级别恒定电流的输出，当然，为了保证电流的精准，所有采样电阻也必须采用万分之一精度级别的。输出电流分别有25、50、100、250、500μA；1、2.5、5mA合计8个固定的电流，并预留一个档位，以便将来增设需要的电流（比如校验MF-10系列万用表所需要的10μA电流） (责任编辑：admin) |
