DIY数字显示频率计（150MHz）

时间:2013-02-23 10:54来源:www.ndiy.cn 作者:lwlw 点击: 次
利用手头的一块AM、FM收音机频率及时钟显示电路板DIY一台小仪器。 SC3610是一块频率及时钟显示电路，用来显示AM/FM频率以及12小时制时钟。它采用CMOS工艺制成，在时钟显示模式时，具有低功耗的特点。主要特点带预分频器的FM前端输入，可输入的最高显示频率为

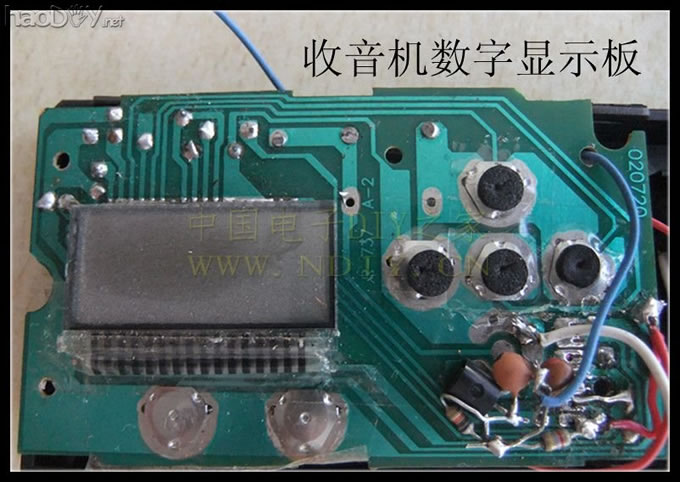

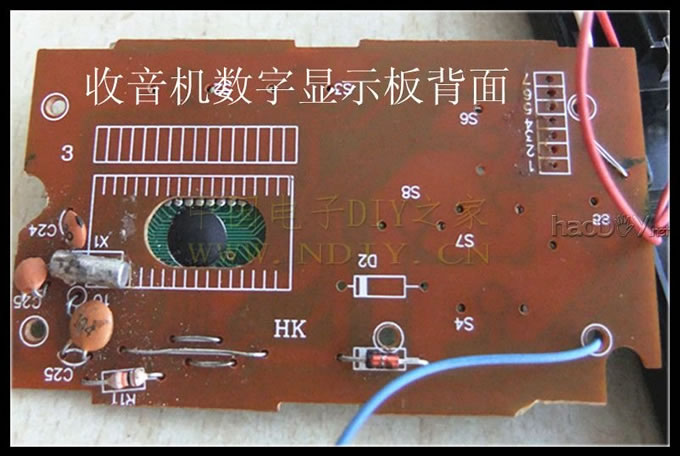

利用手头的一块AM、FM收音机频率及时钟显示电路板DIY一台小仪器。

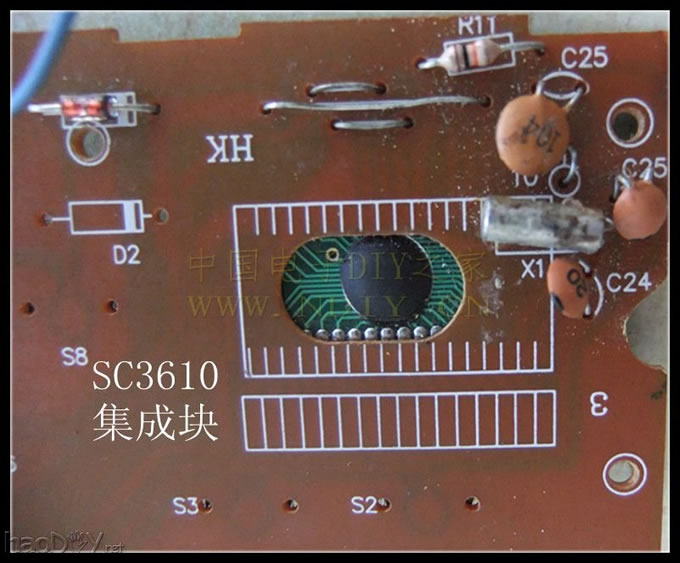

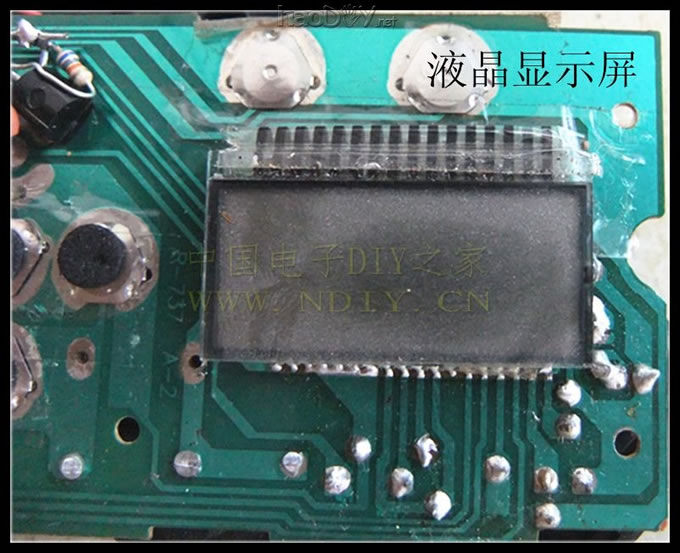

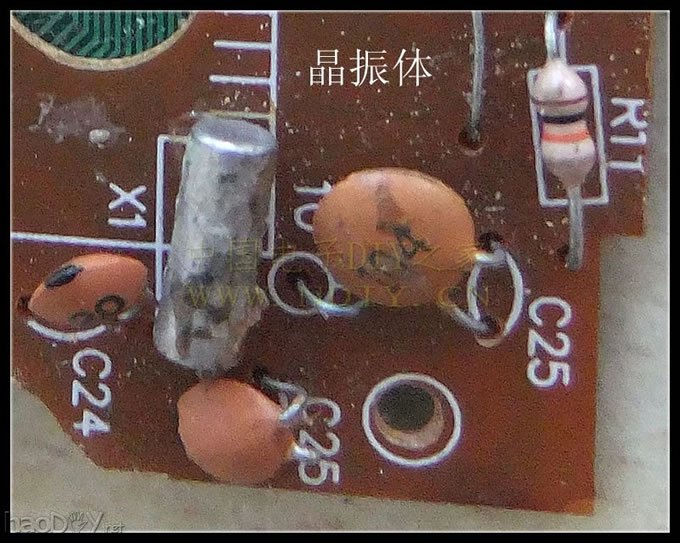

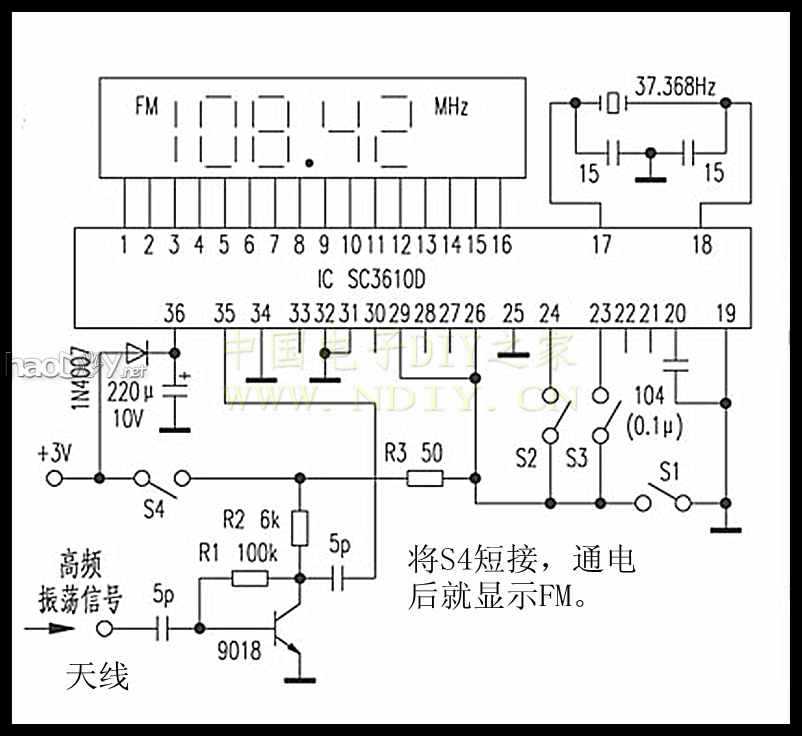

SC3610是一块频率及时钟显示电路，用来显示AM/FM频率以及12小时制时钟。它采用CMOS工艺制成，在时钟显示模式时，具有低功耗的特点。主要特点带预分频器的FM前端输入，可输入的最高显示频率为150MHzAM端可输入的最高显示频率为30MHzLCD显示驱动结构为：3个公共极驱动，13个字符段驱动，1/3偏置。能进行4个数字的显示驱动外接32.768kHz晶振的片上振荡器对于FM信号，中频频率补偿为10.7MHz或70kHz；对于AM信号，中频频率补偿为455kHz内部时钟显示为12小时显示模式可供选择的时钟或频率显示电源电压范围：1.8V~3.3V应用数字显示收音机。

DIY数字显示频率计（150MHz）
2012-7-16 09:55 上传
下载附件 (215.59 KB)

DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz）DIY数字显示频率计（150MHz） (责任编辑：admin)
