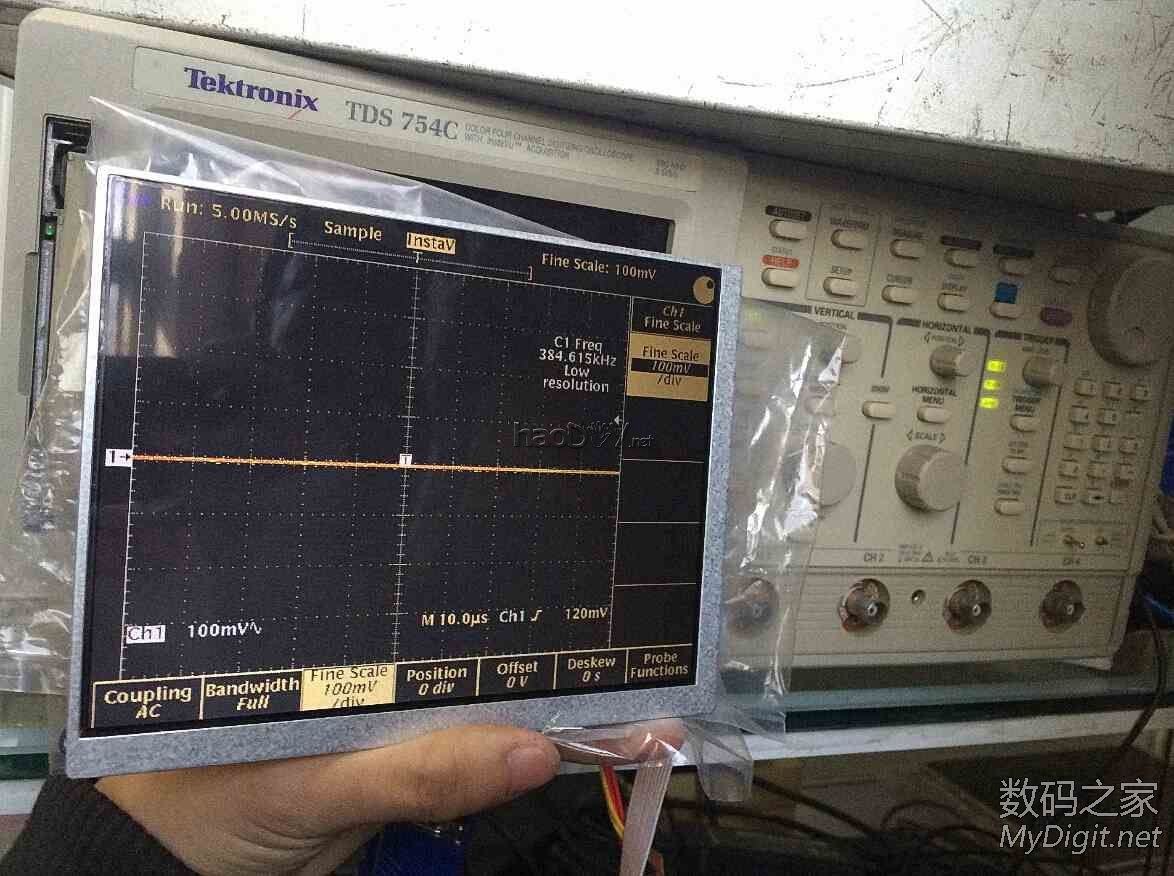

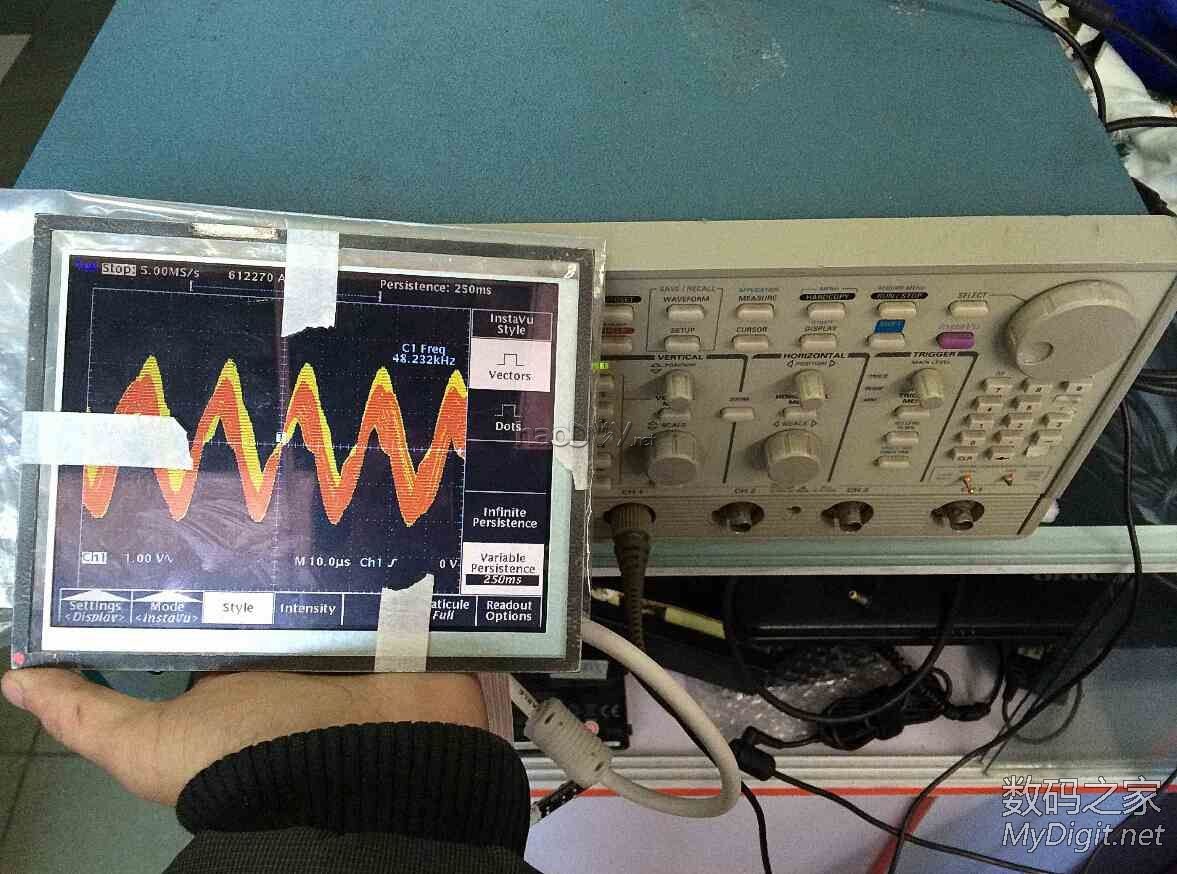

先说这机器......TDS754C 4通道 500M带宽 2Gsa采样 带2M 2F选件 性能还不错 9楼更新使用测试照片 泰克的老机器通病 显示组件高压包挂了基本这机器就只能靠外部VGA接口接显示器度日了................. 无奈显示组件特殊（蓝黑的显像管，外面罩上两层快门 红绿 组成全彩色显示系统） 压根买不到合适的高压包 这机器中招显示组件挂 但是还挺奇葩 行幅小 怎么调逆程电容容量都不管用 算了 不折腾了 干脆换液晶 测量长宽对角线，差不多7~7.8寸都能装下 淘宝只能买到7寸的 得 将就着来吧  收到新液晶 先用后面的VGA接上看看效果 还凑合

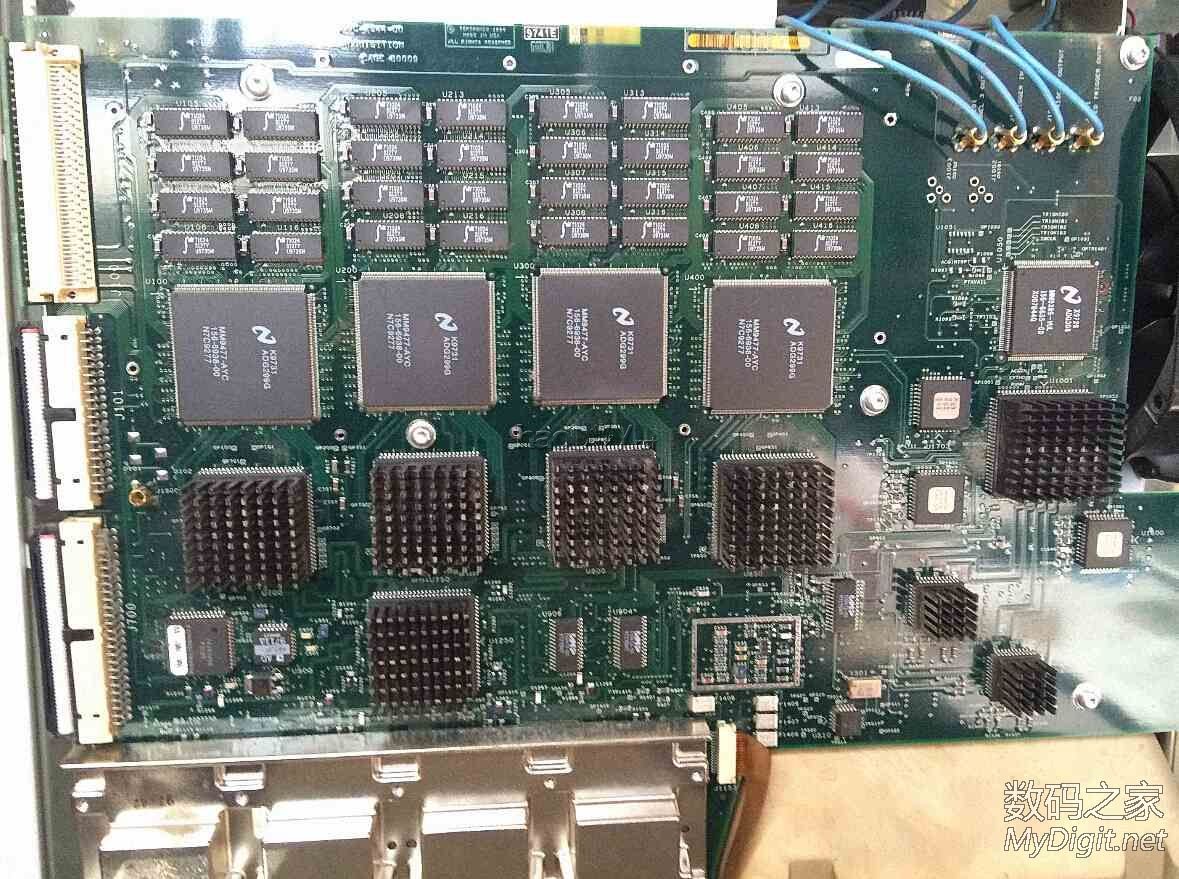

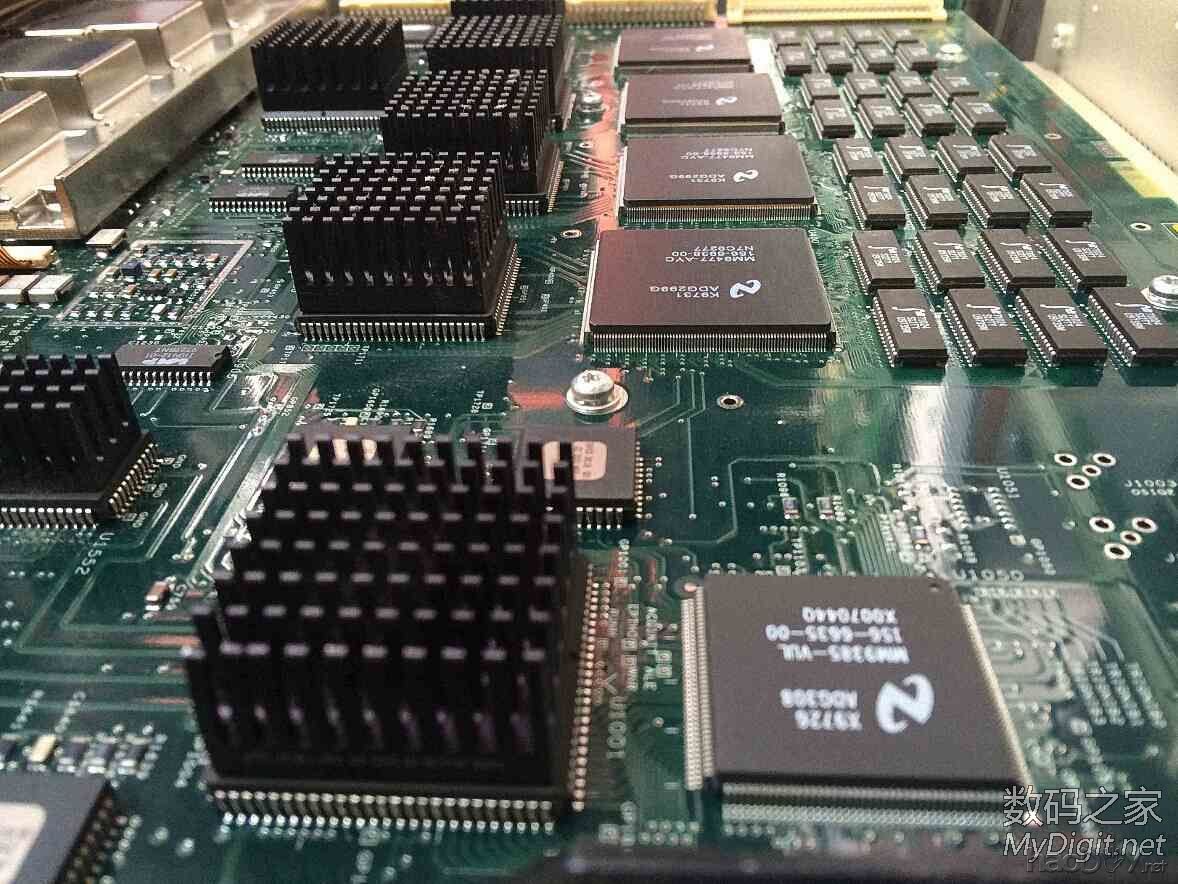

拆开外壳 忘记拍照了.......先看看最底下一张板子ACQ板

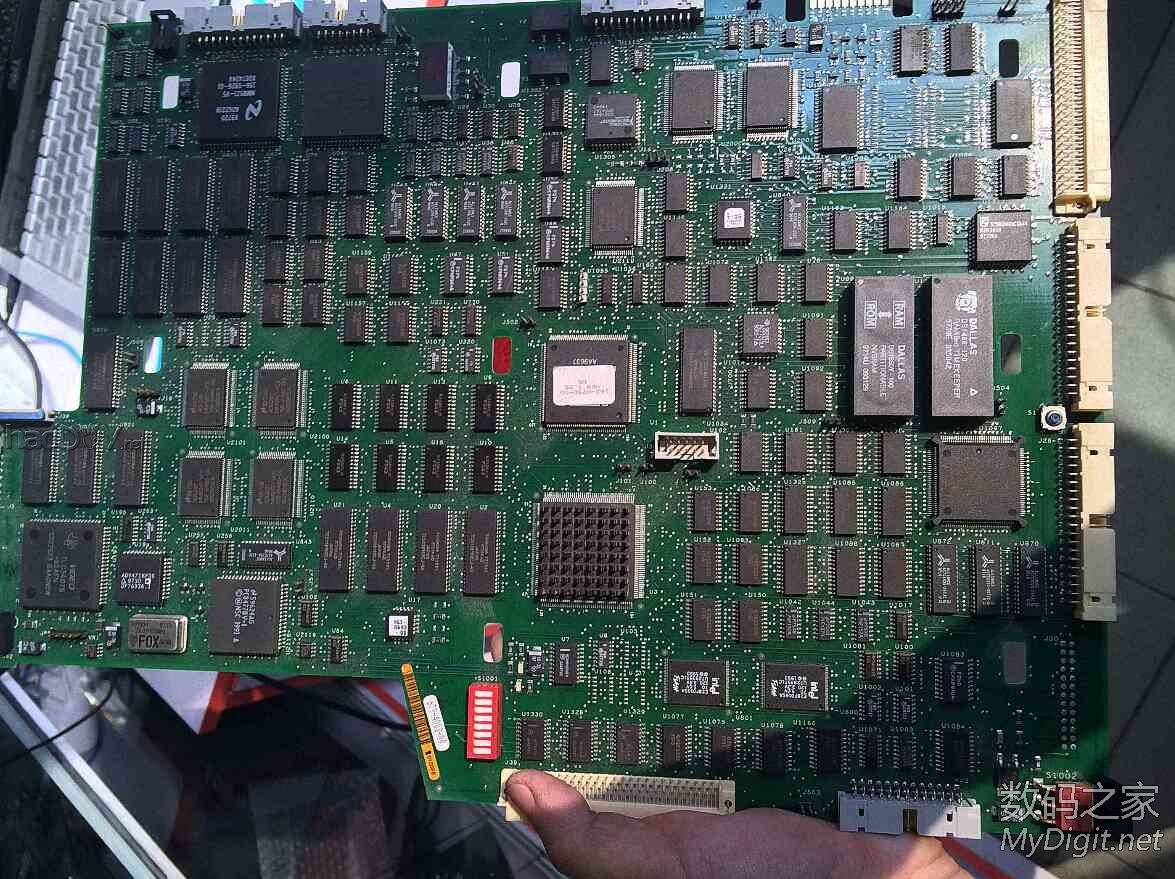

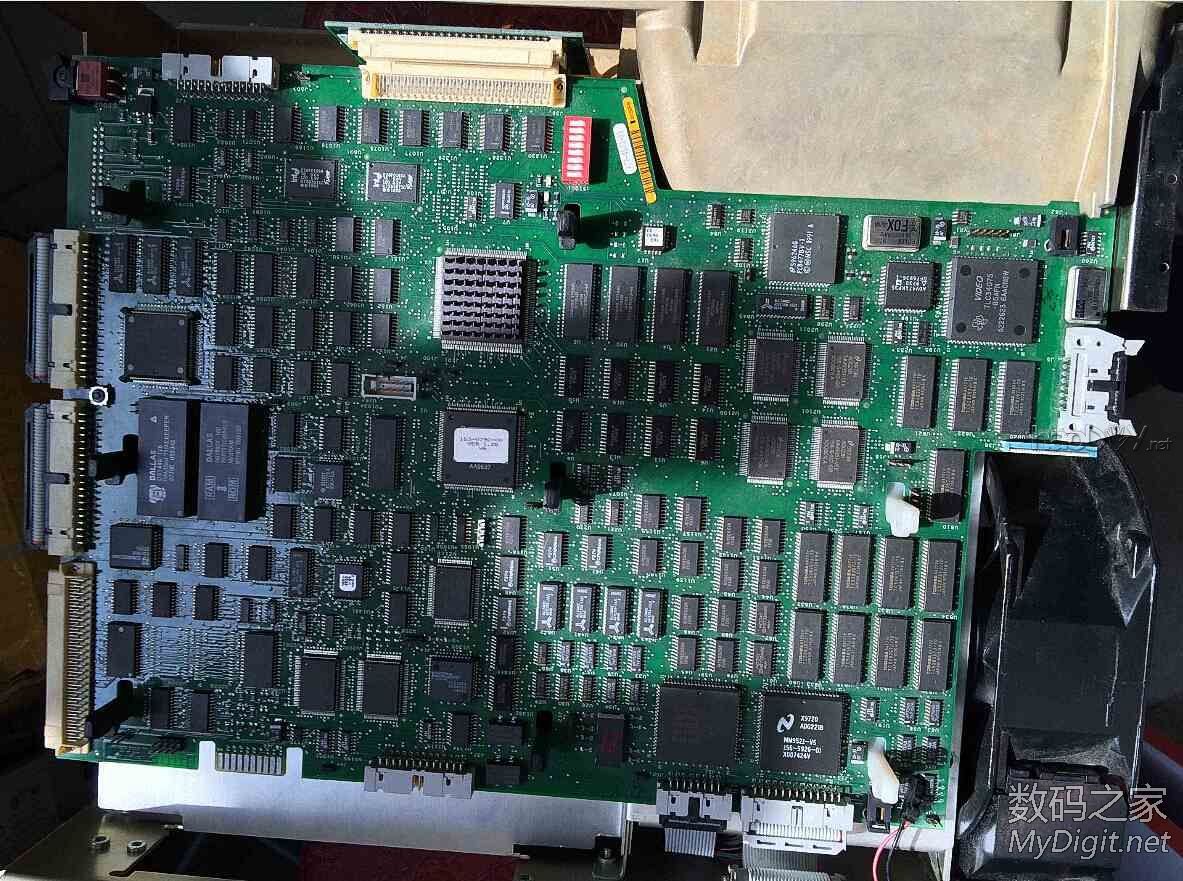

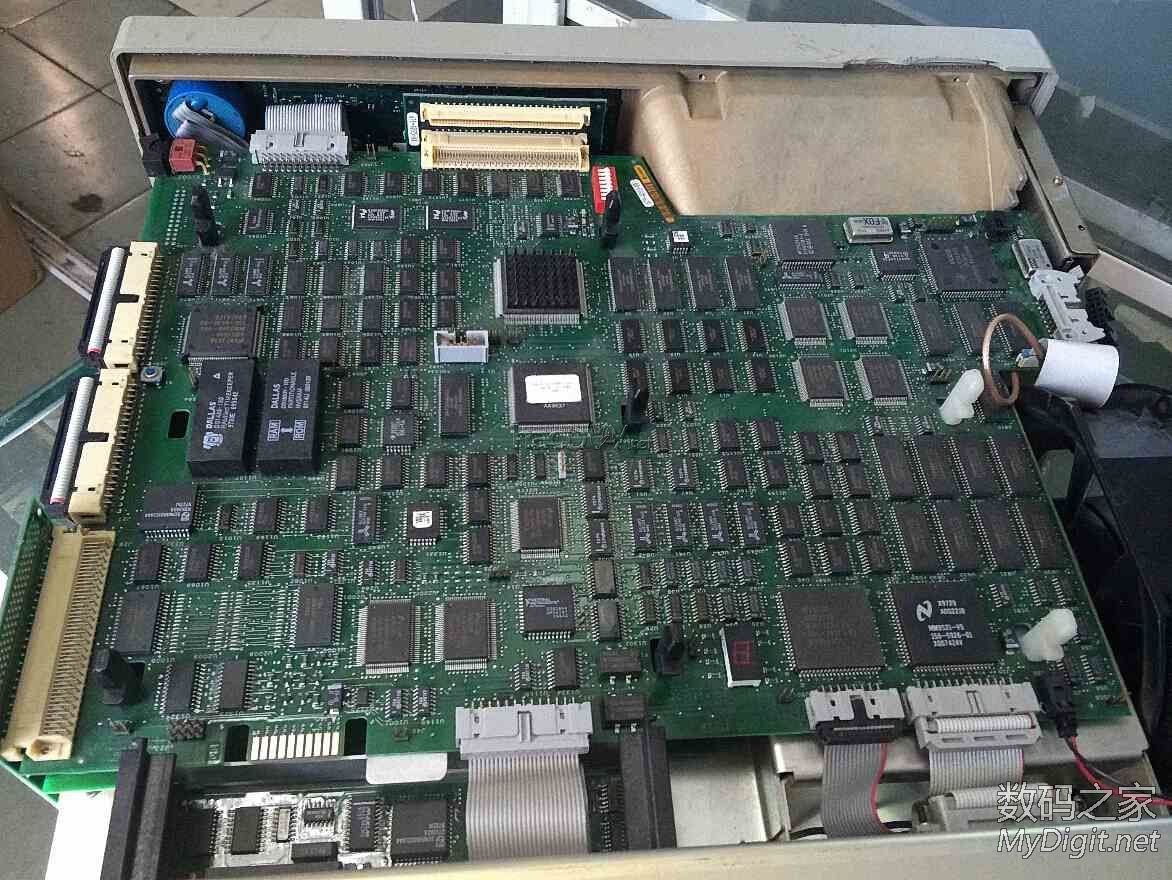

这张是顶上的一张板子 主板

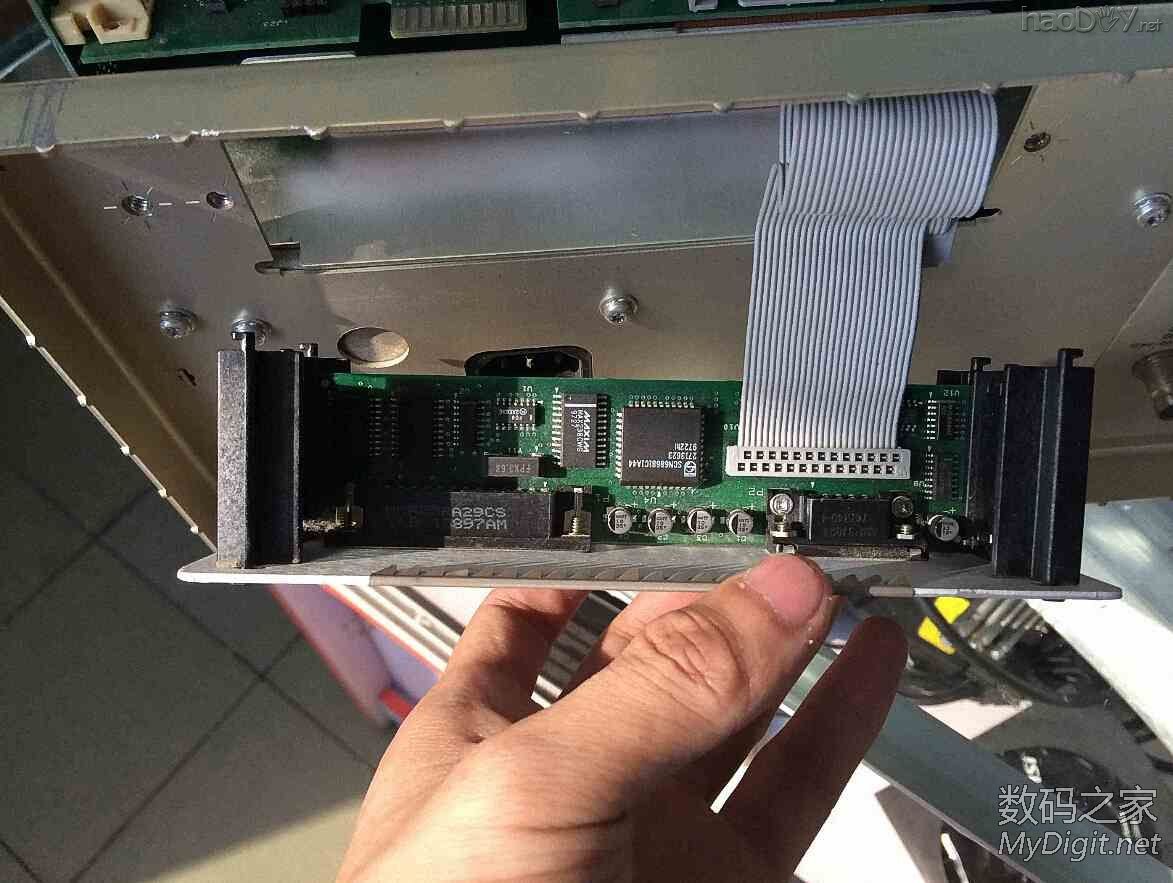

拆下后面的13组件 其实就是并口和串口
拔掉侧面的排线
取下主板

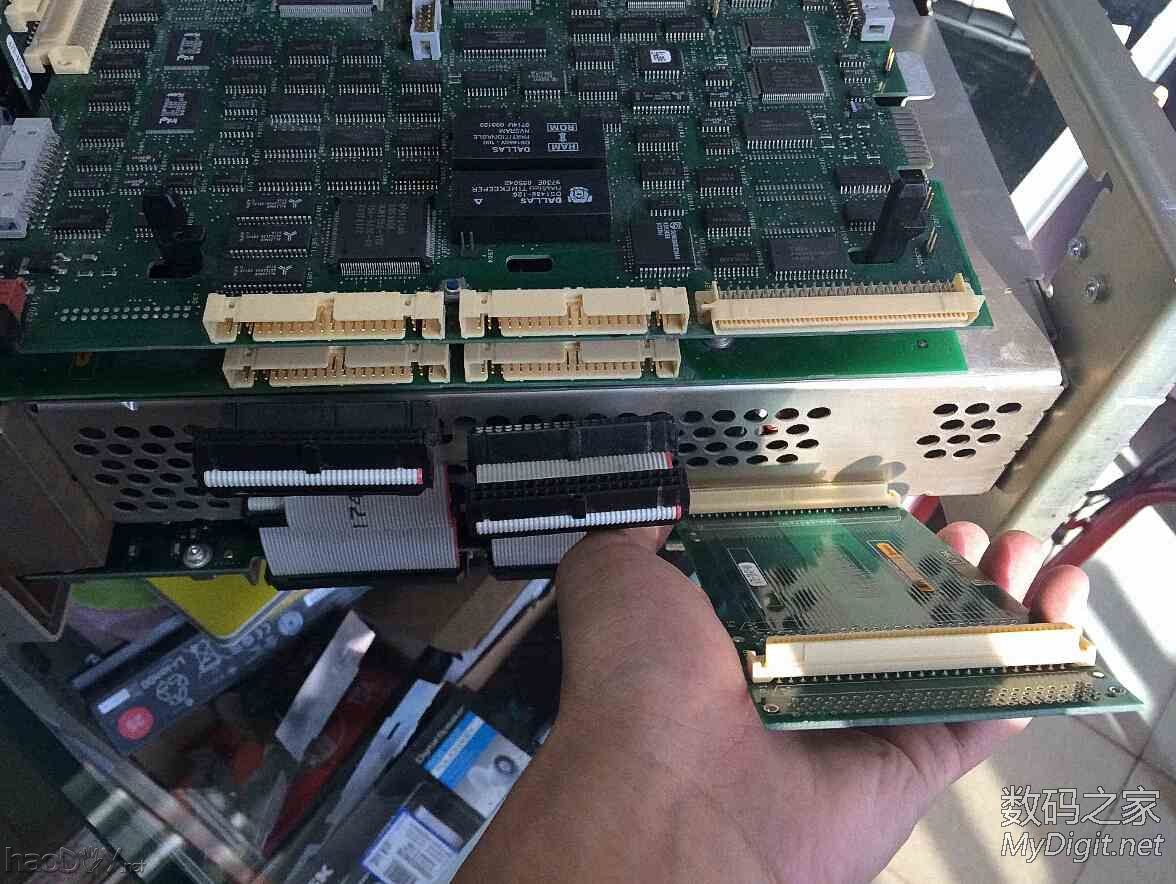

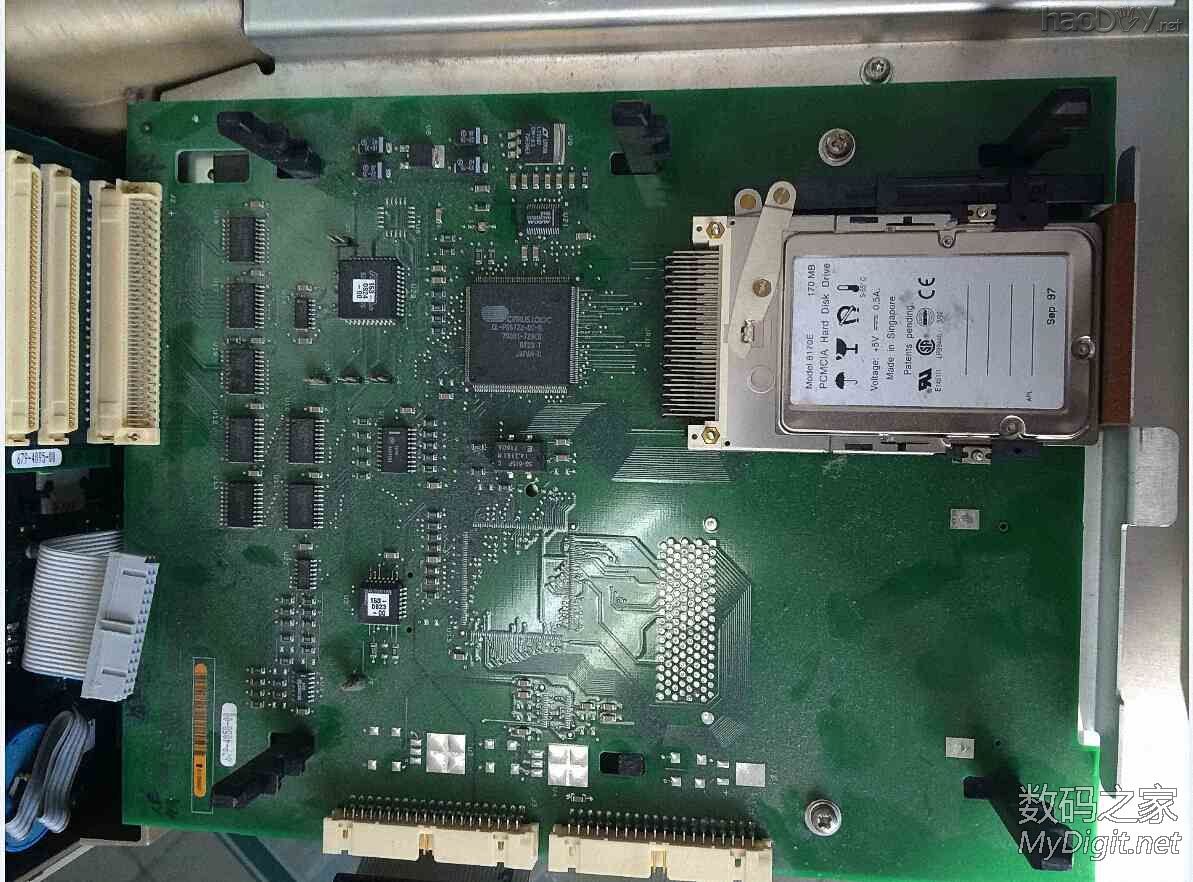

下面还有块板子？ 好吧 HDD选件啊.............

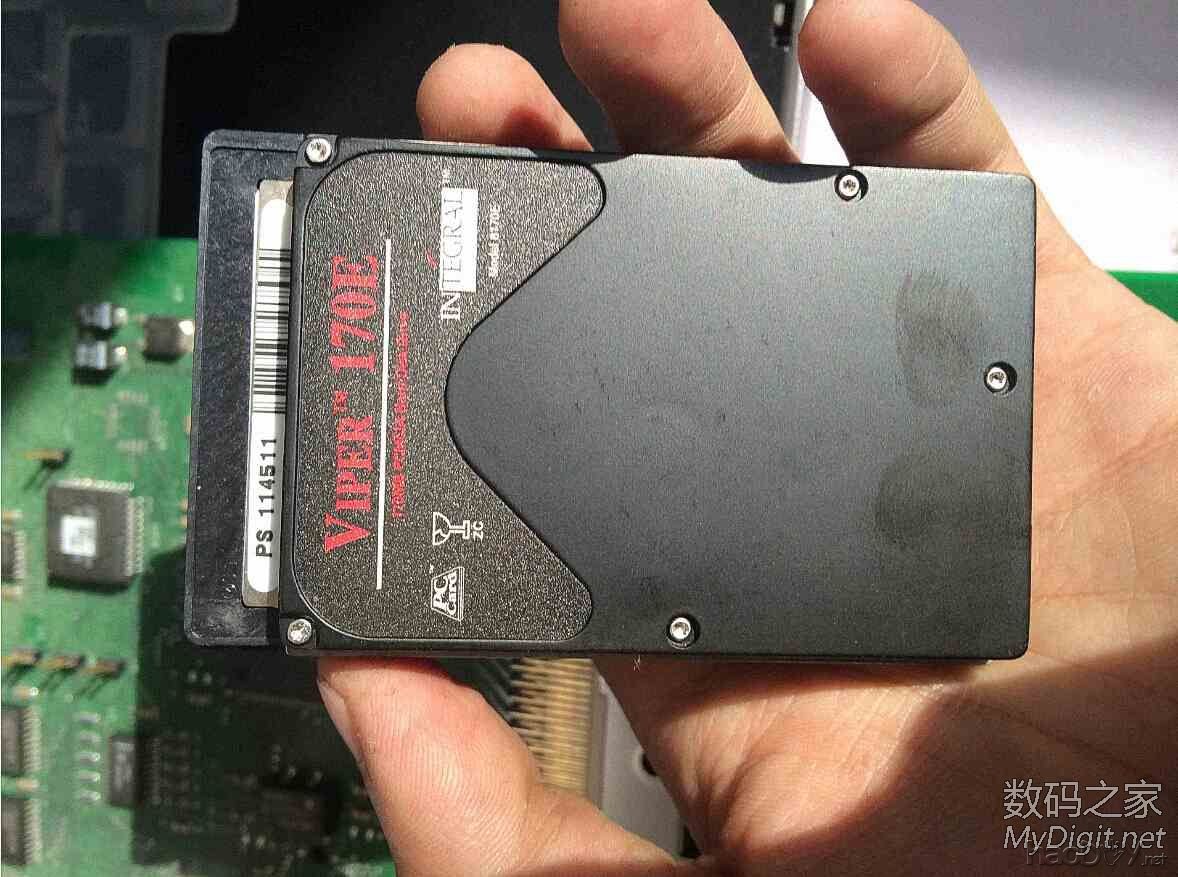

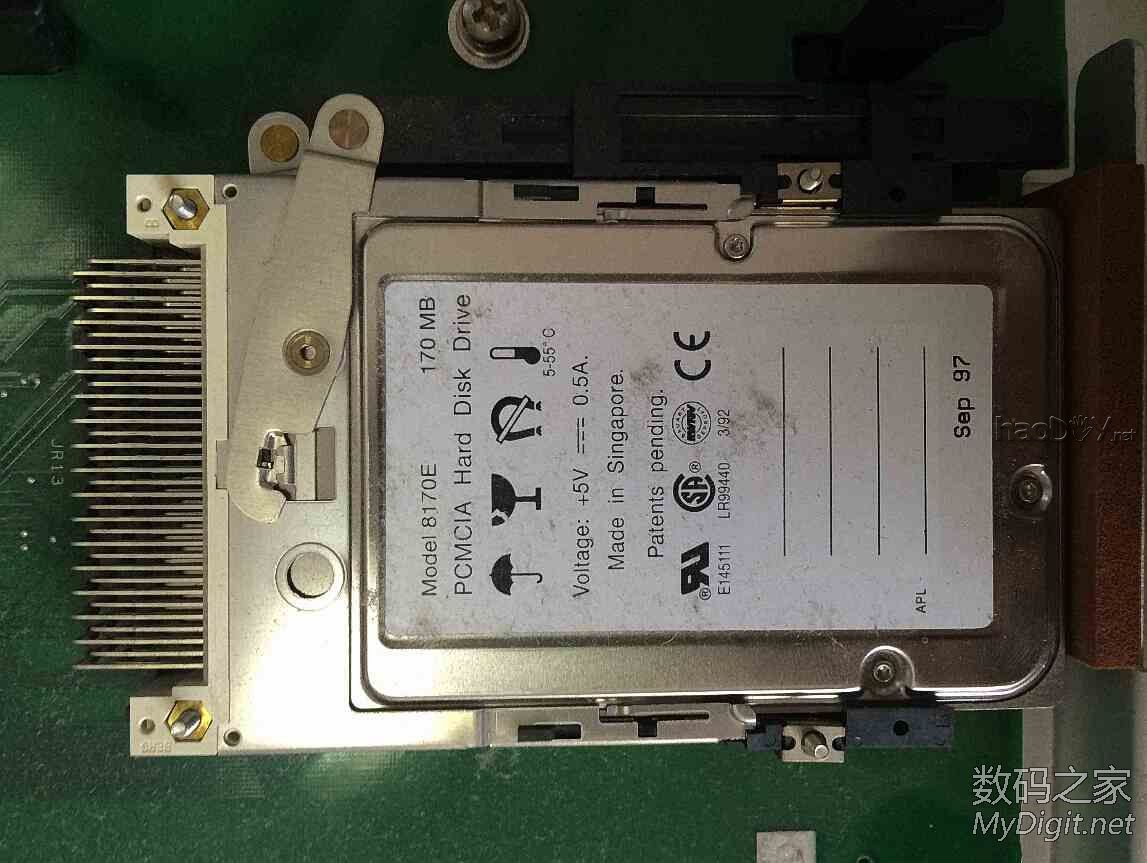

拉近了看看硬盘 8170E

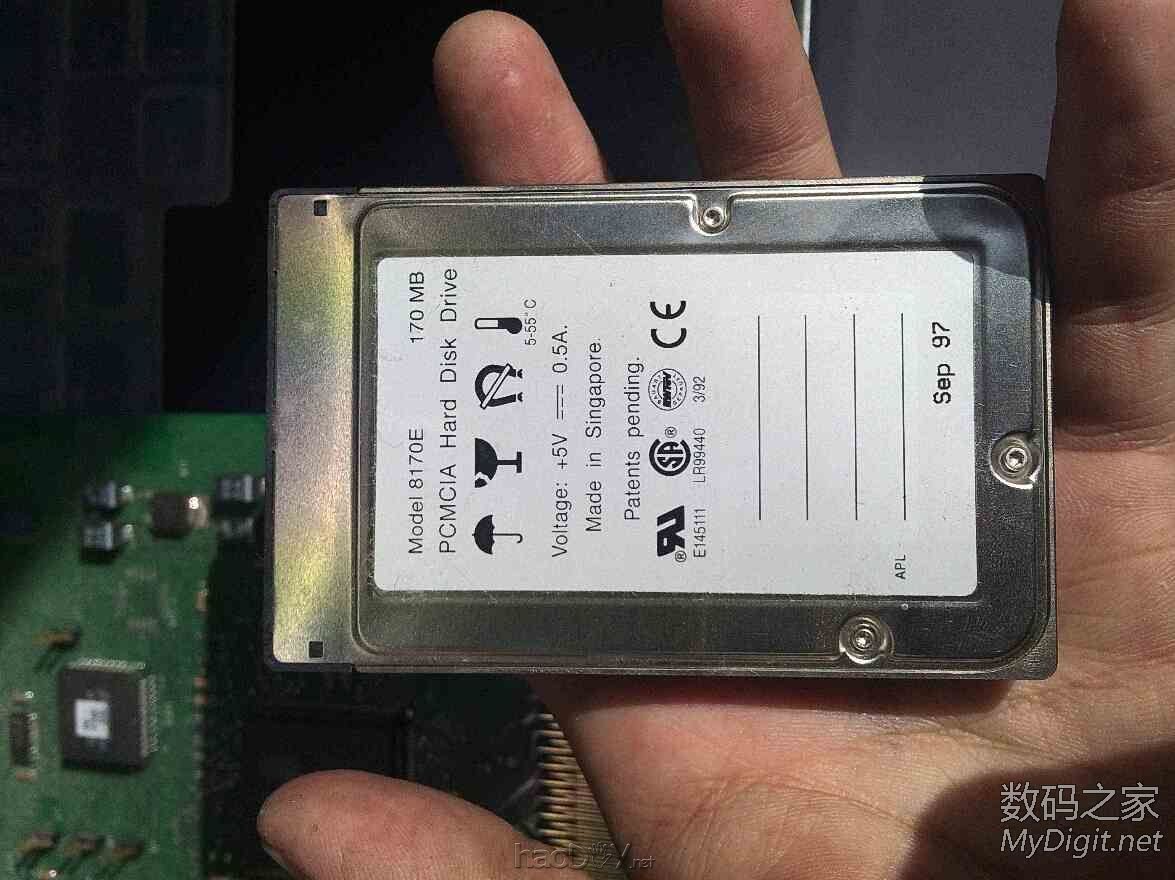

啥玩意...170M 还是PCMCIA接口的

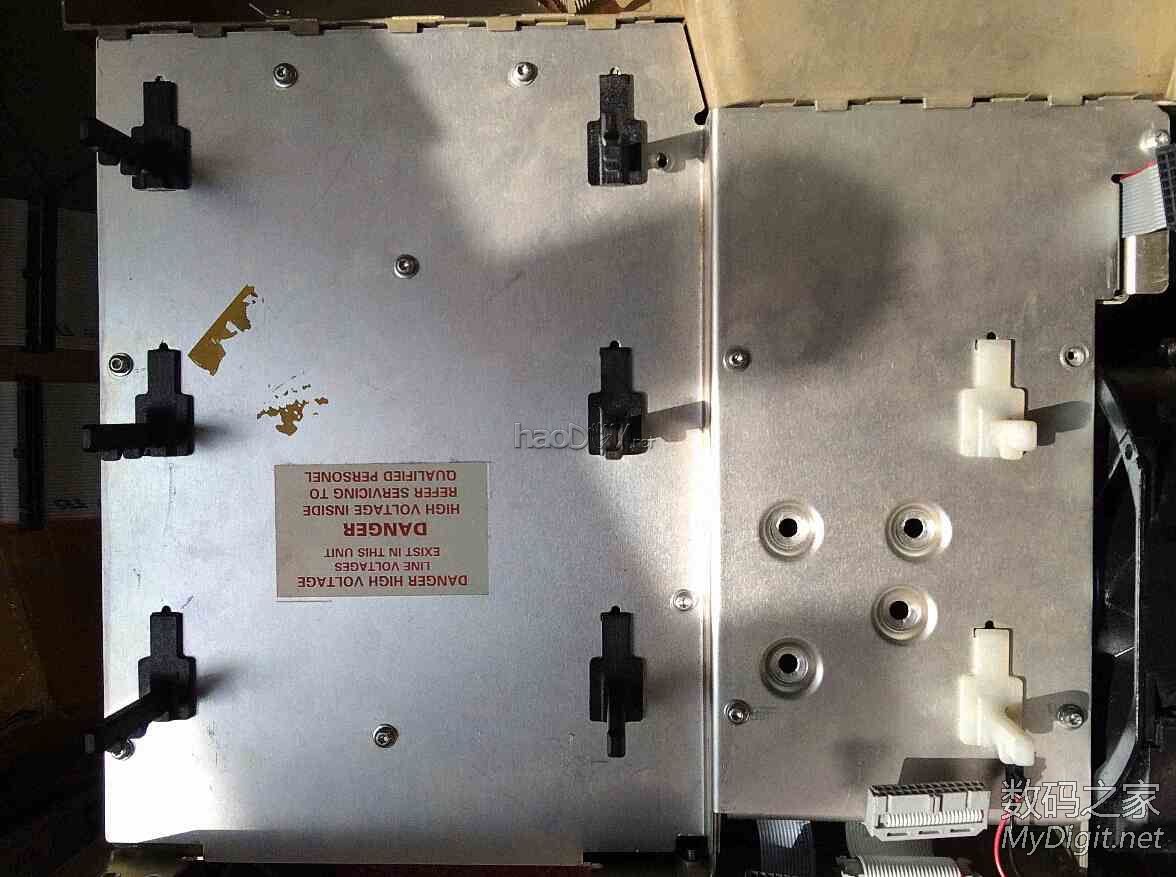

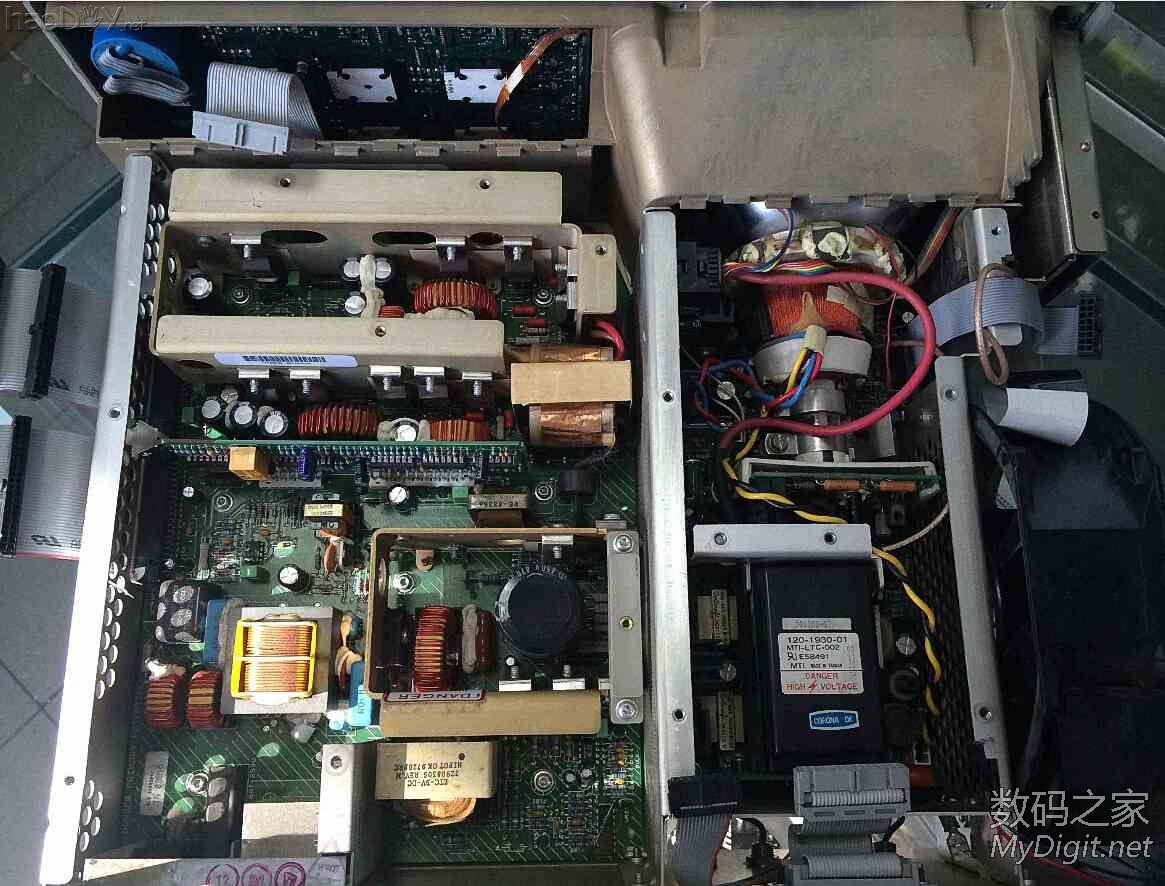

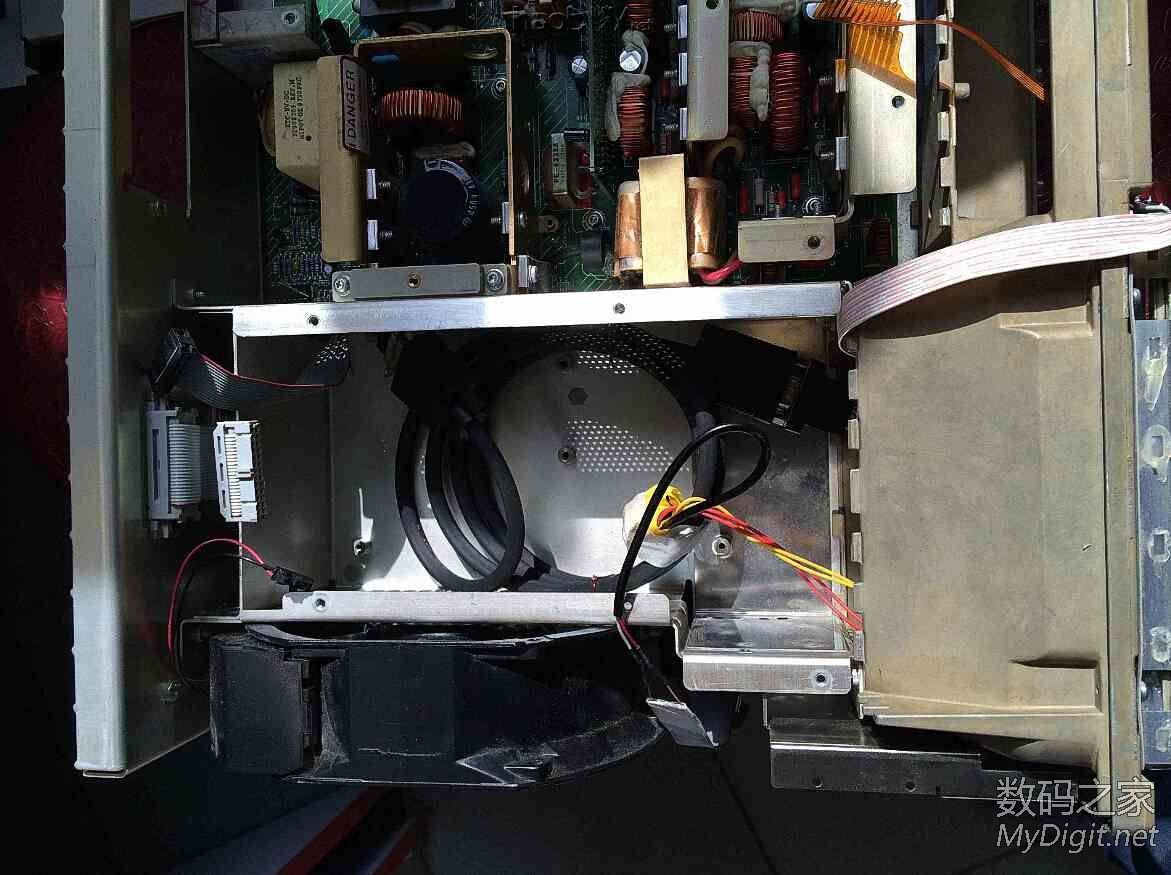

拆下屏蔽铝盖 就能看到下面的电源组件和惹事的显示组件了

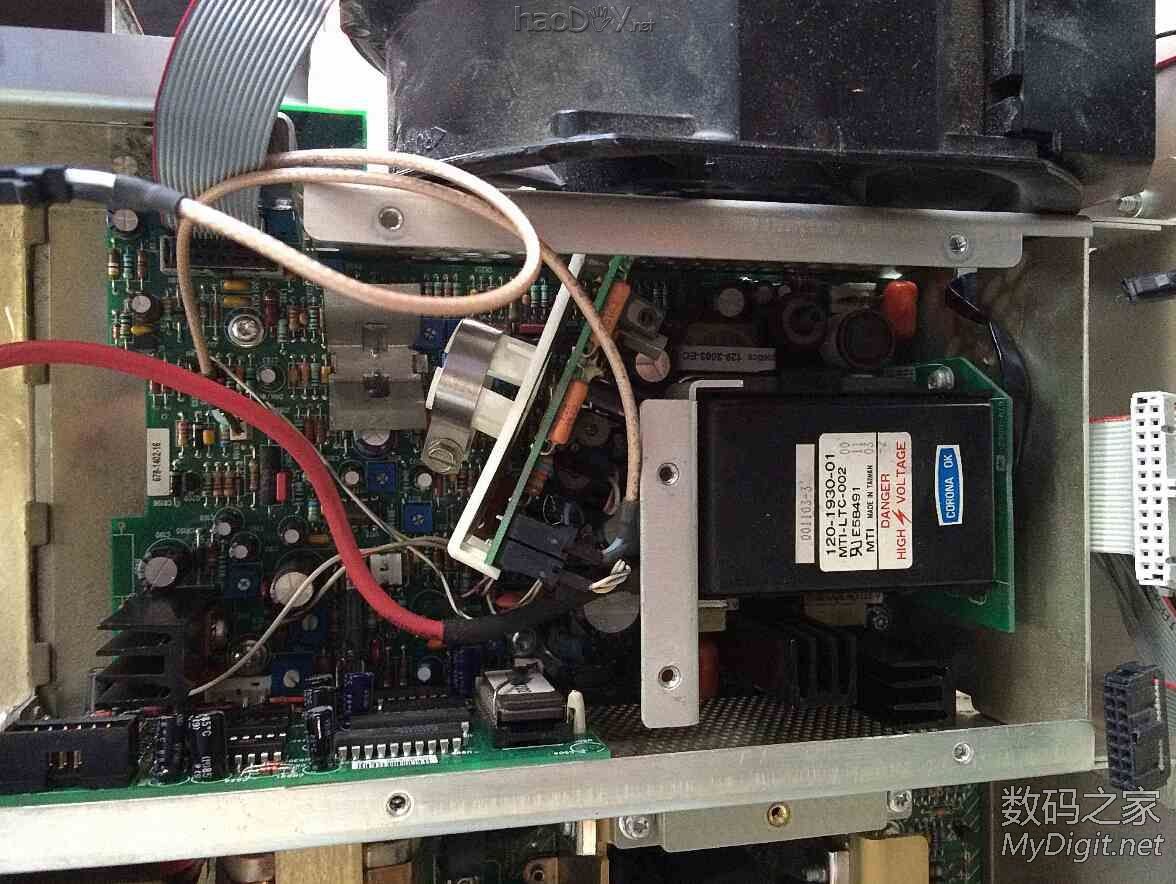

惹事的显示组件

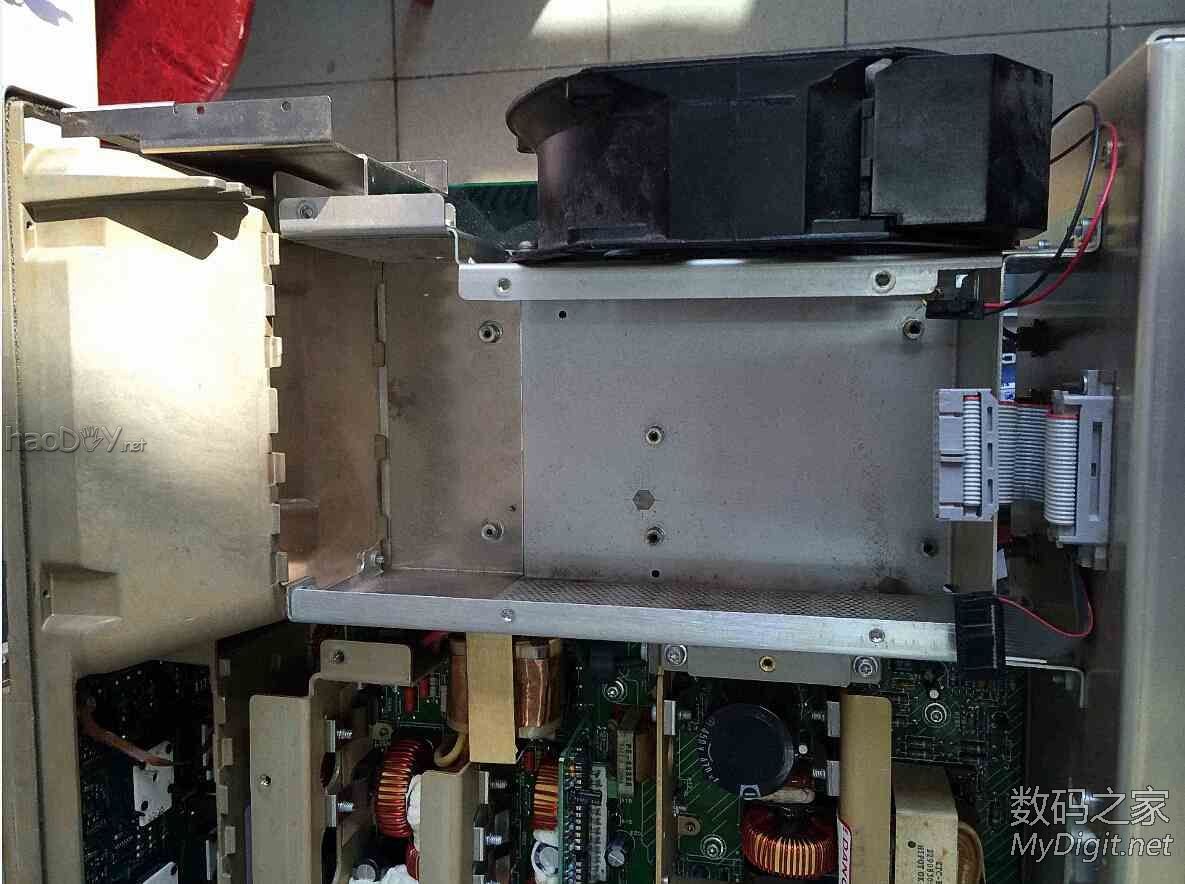

拆掉之后
楼层不够用 楼下继续

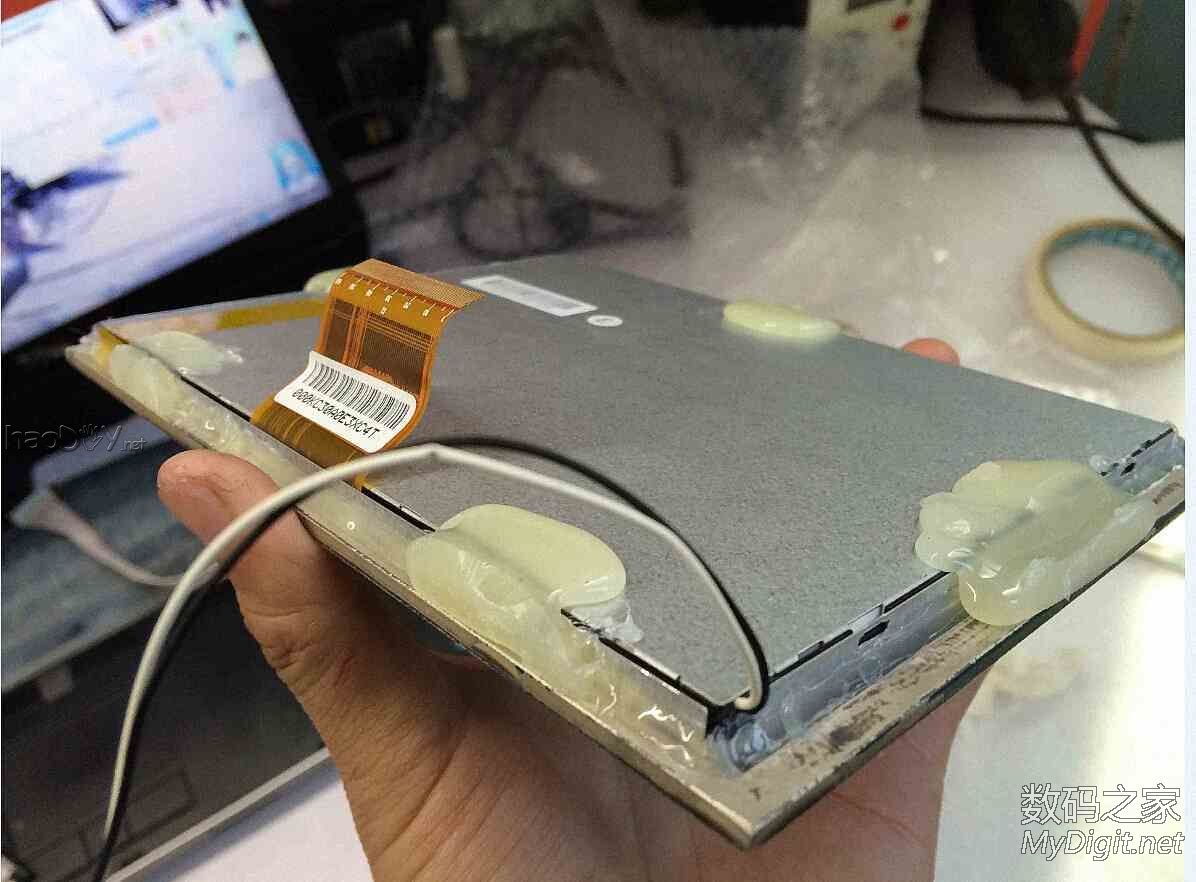

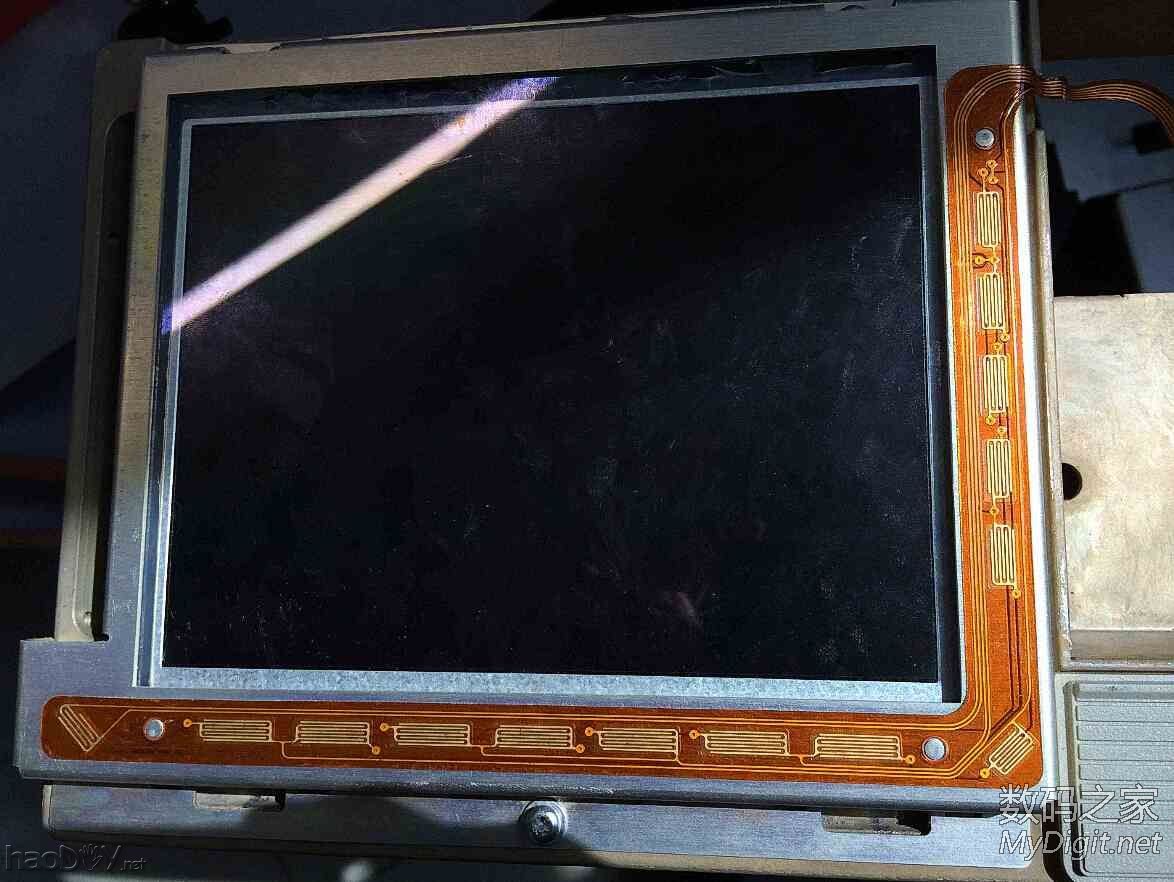

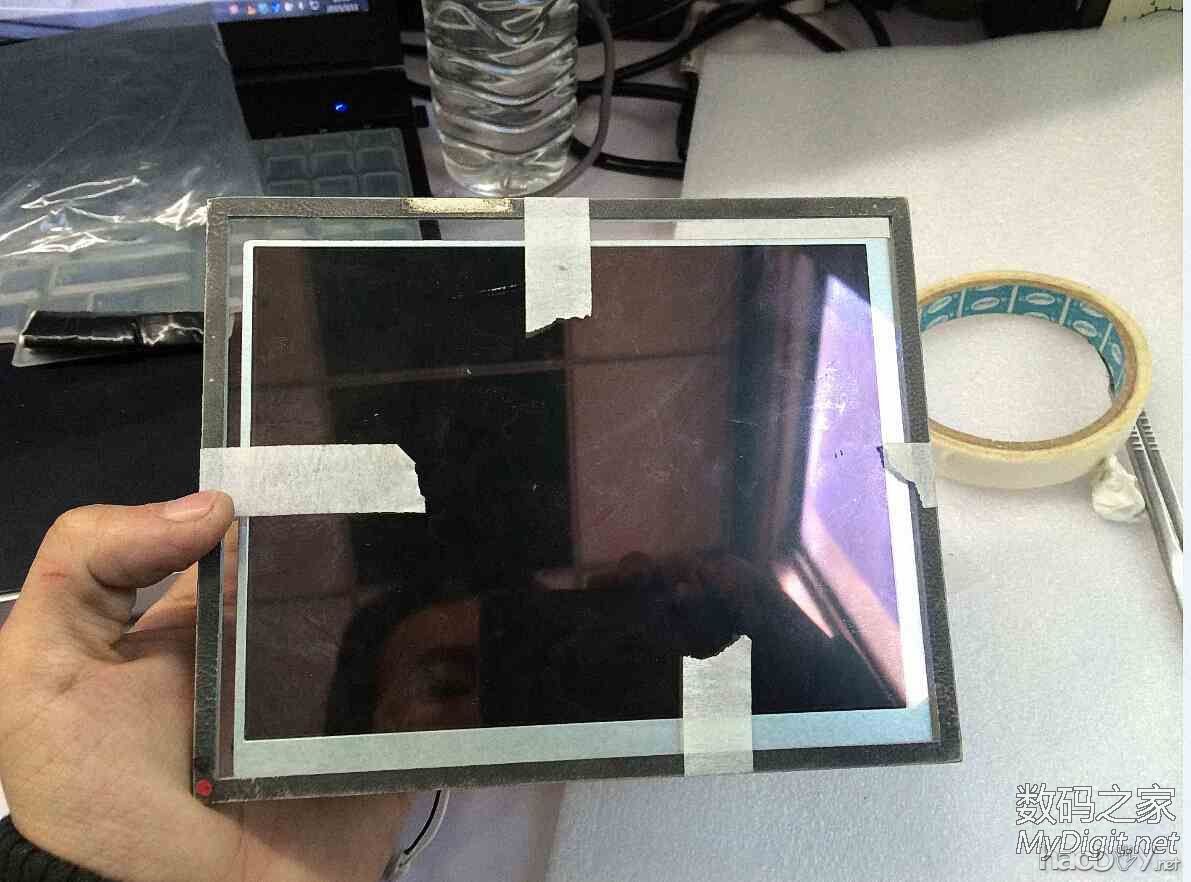

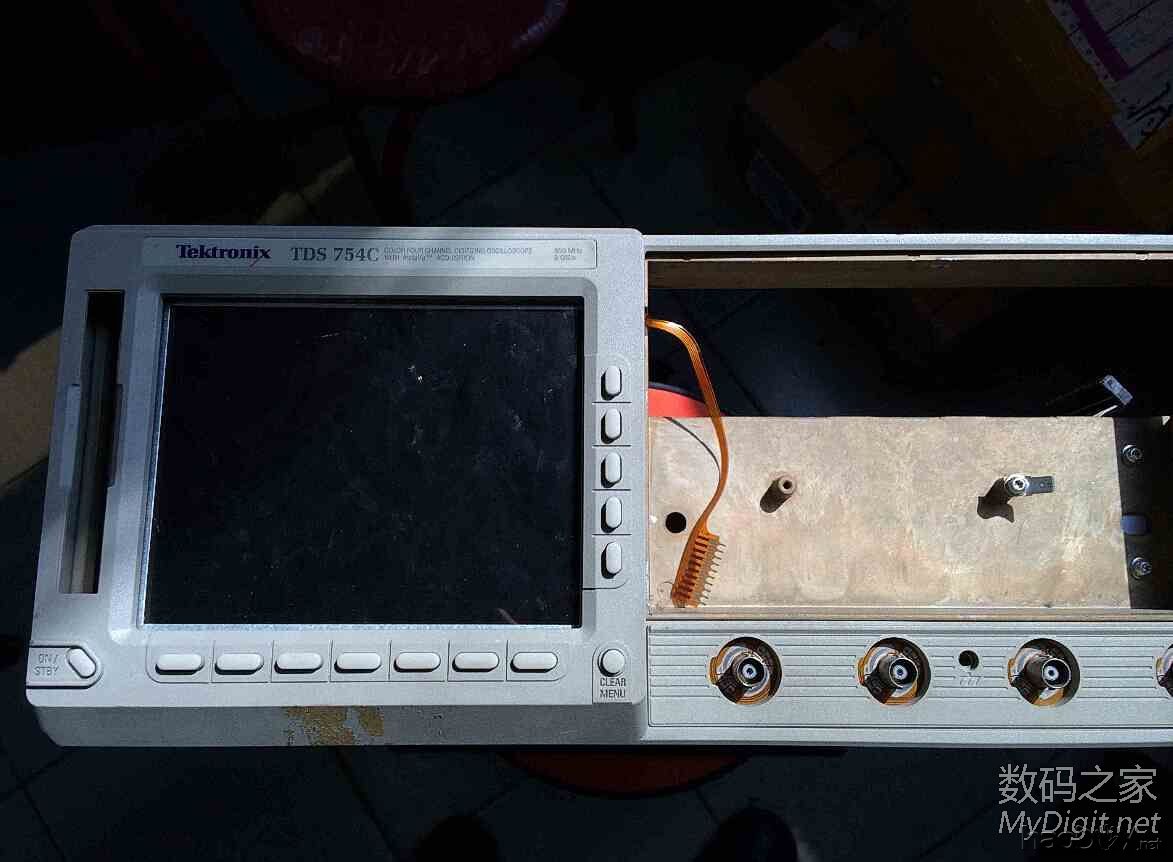

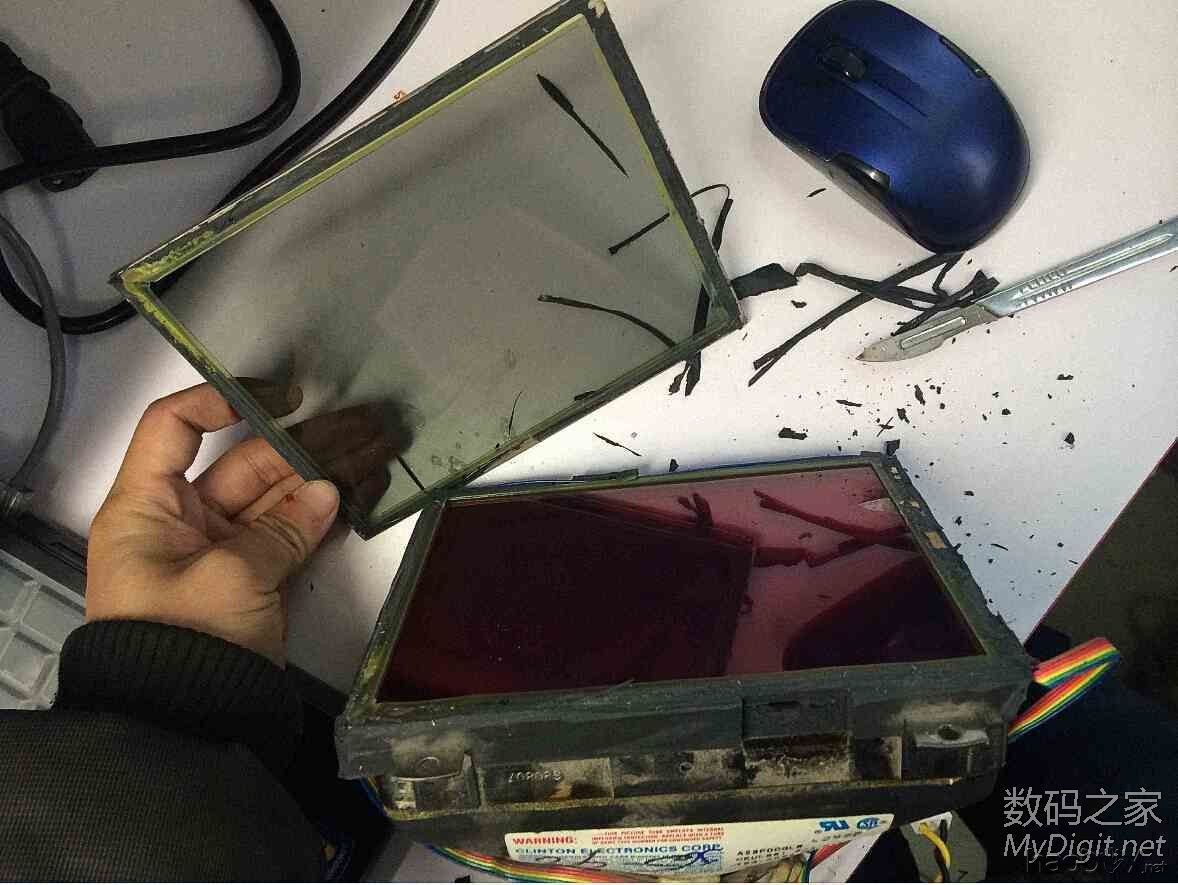

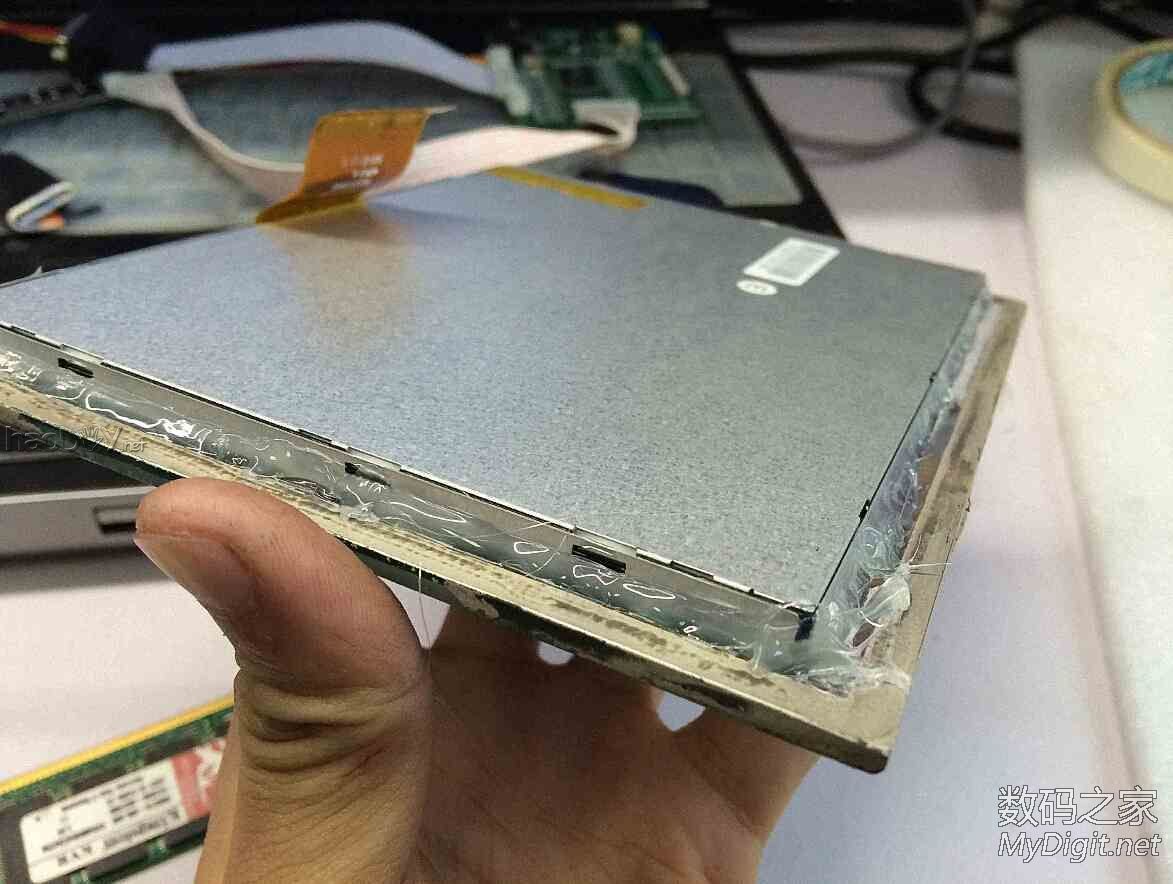

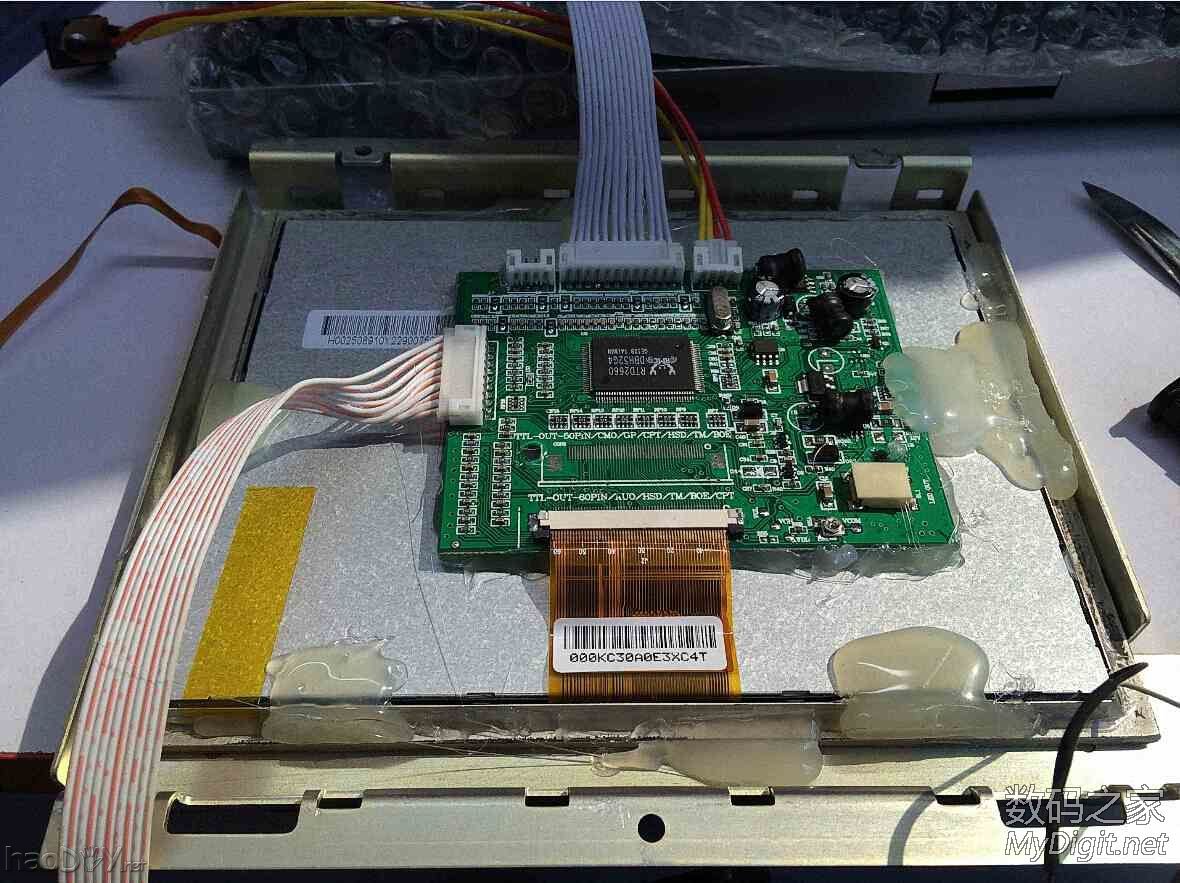

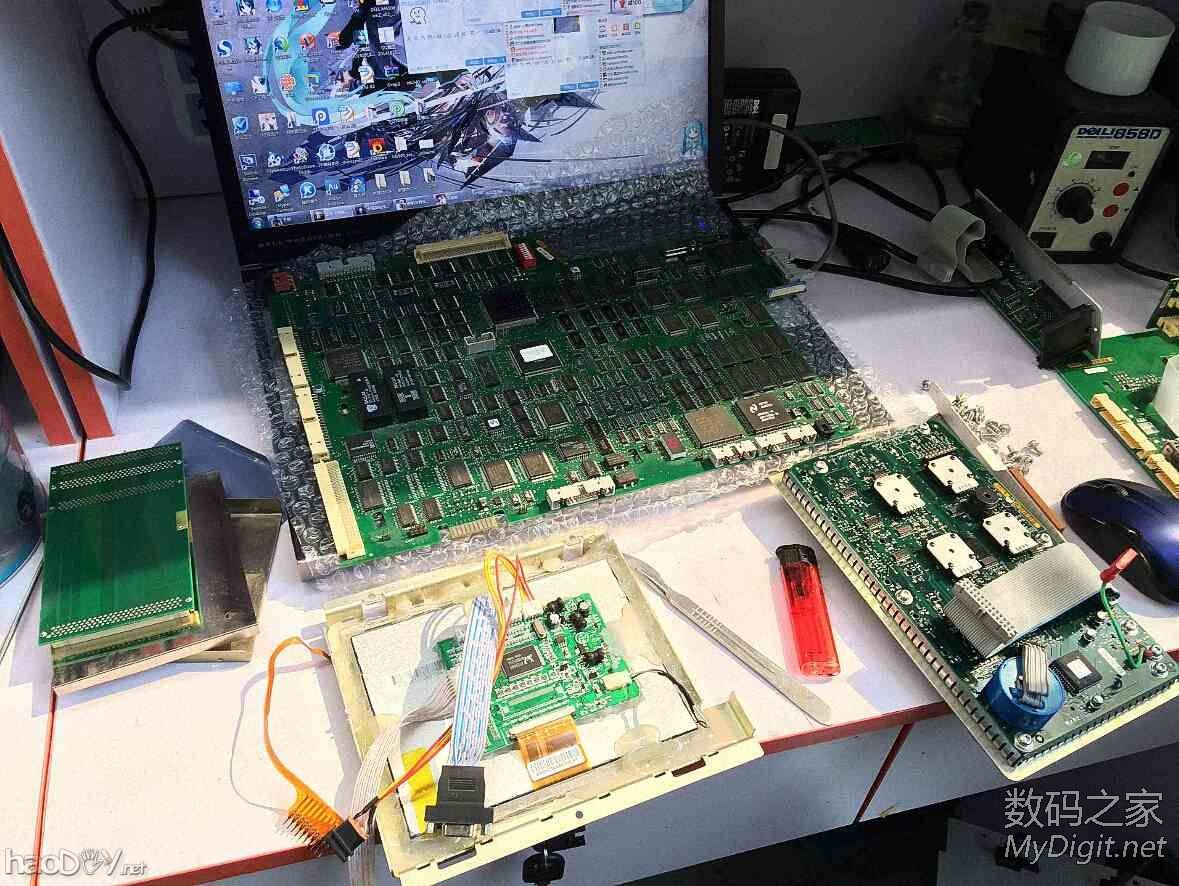

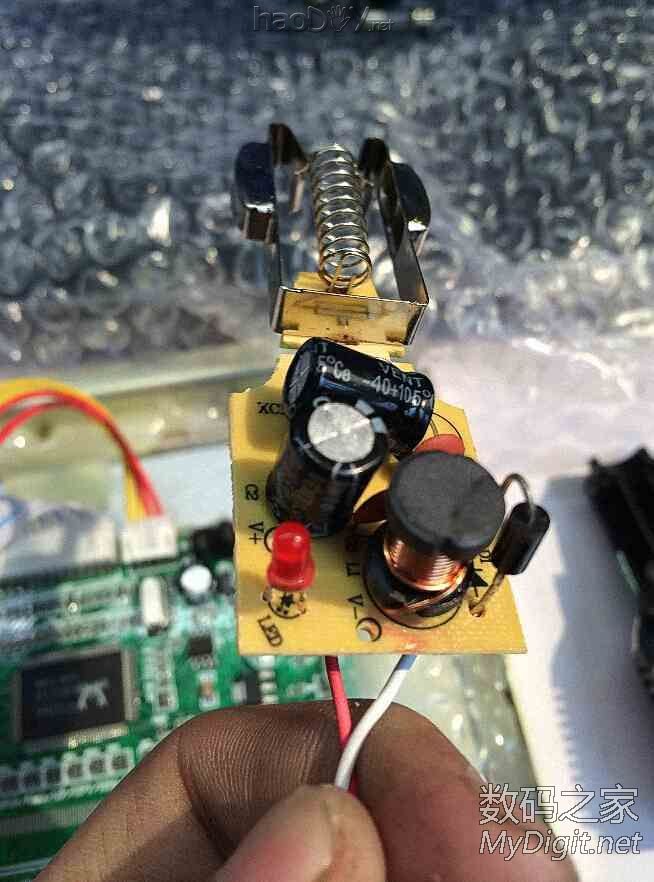

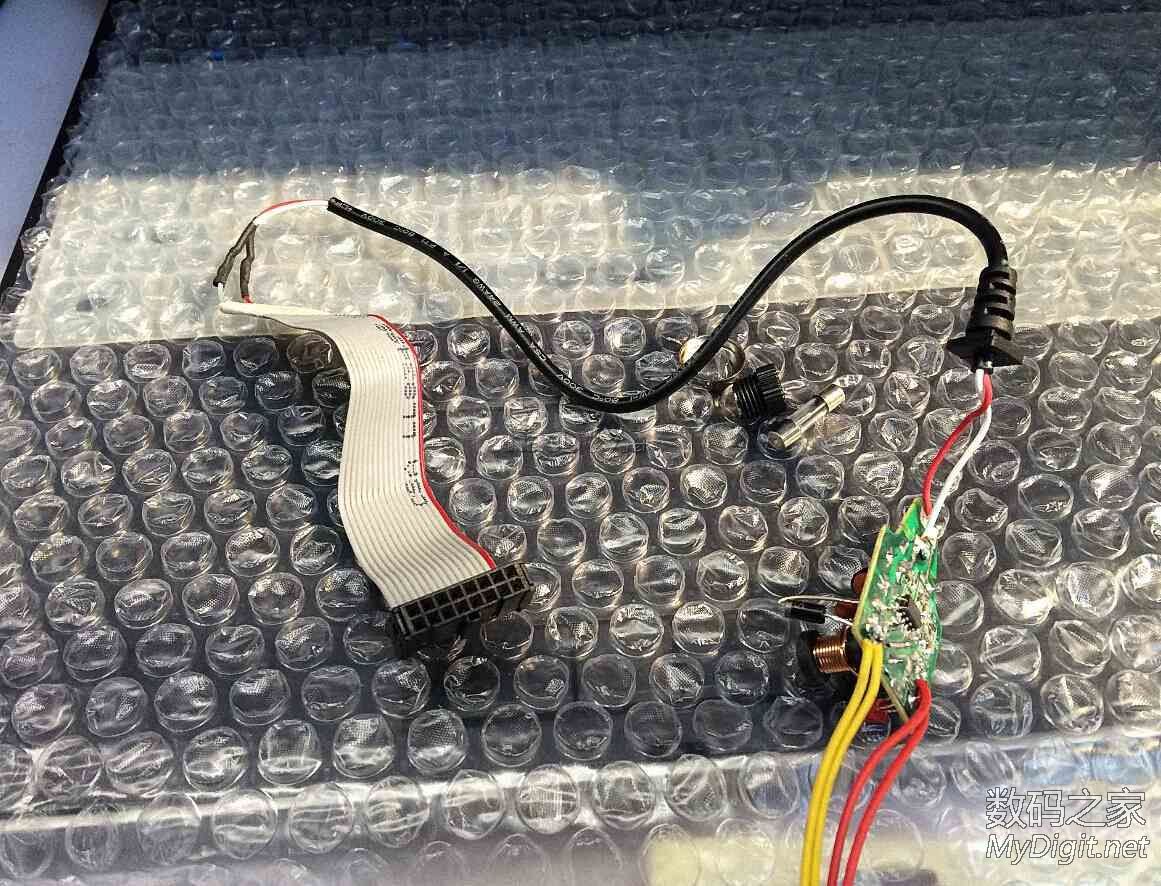

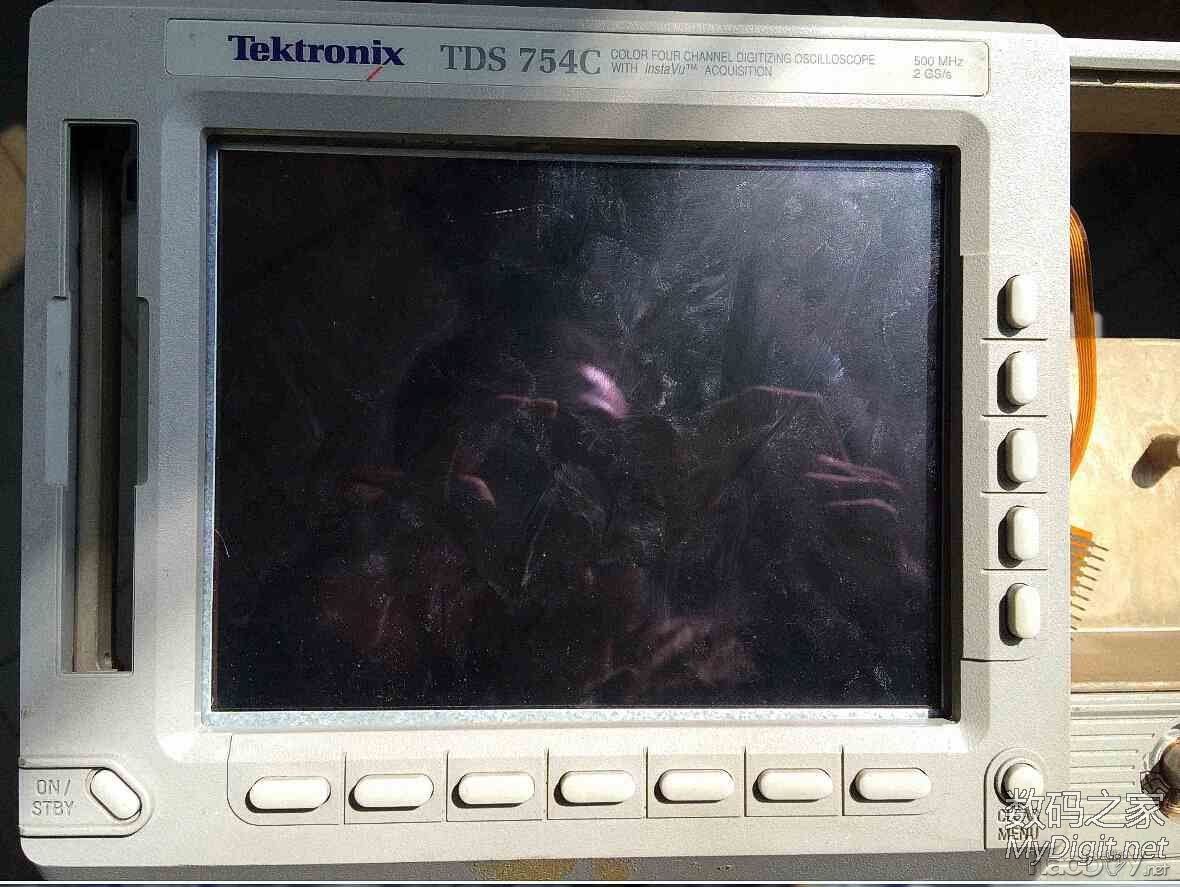

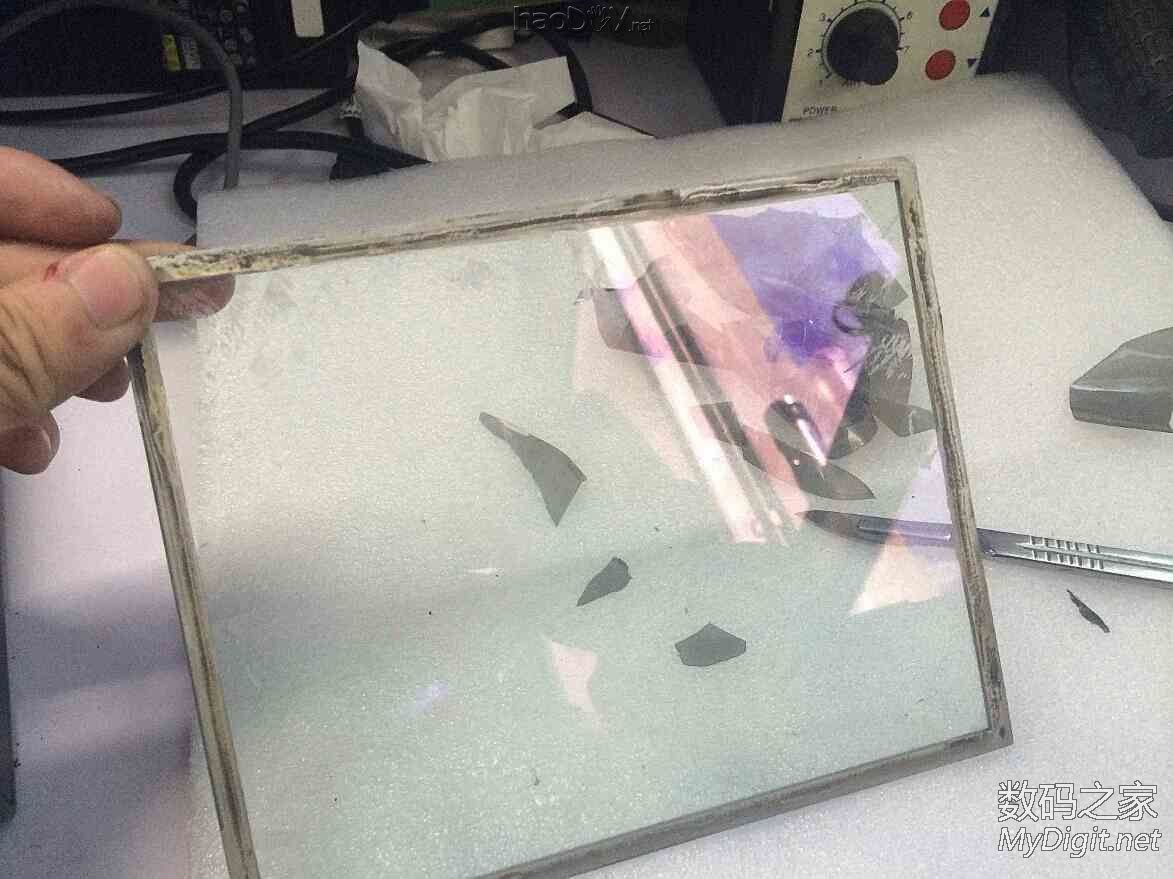

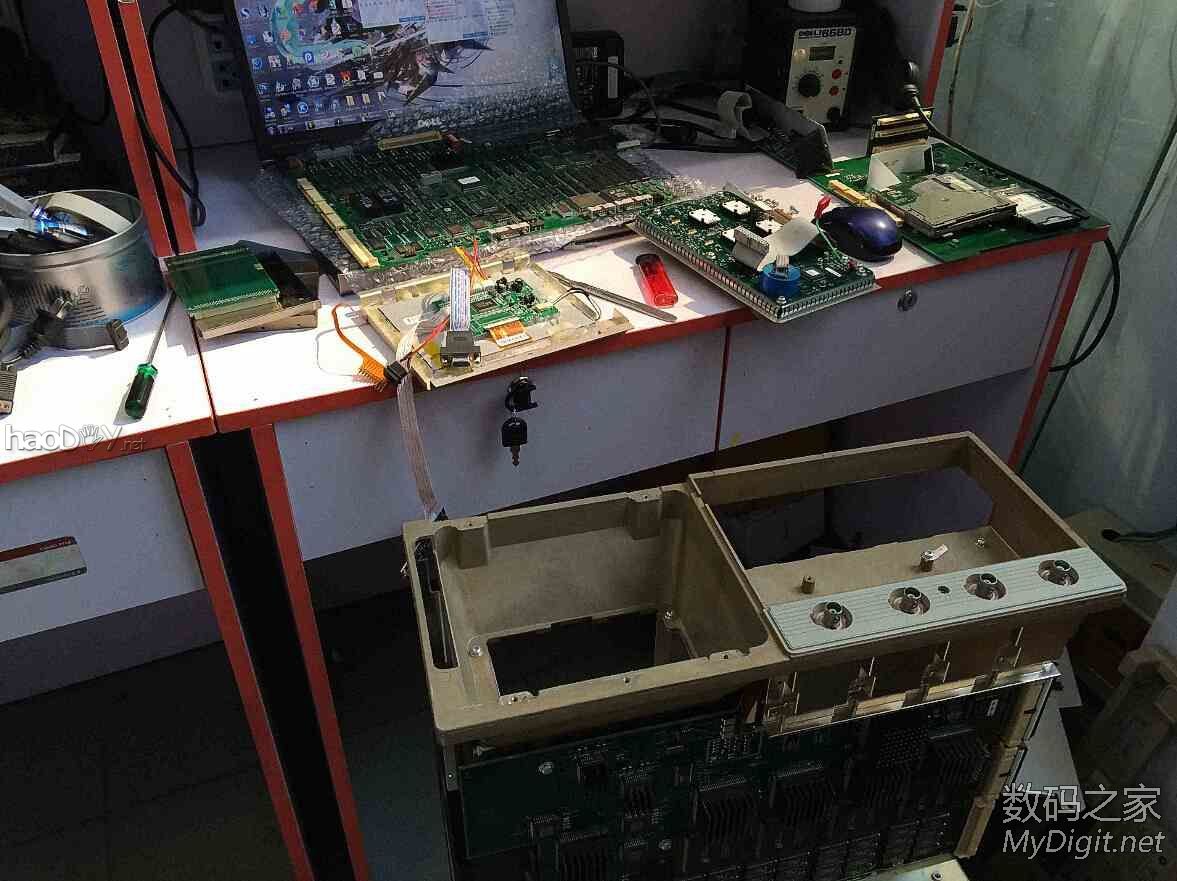

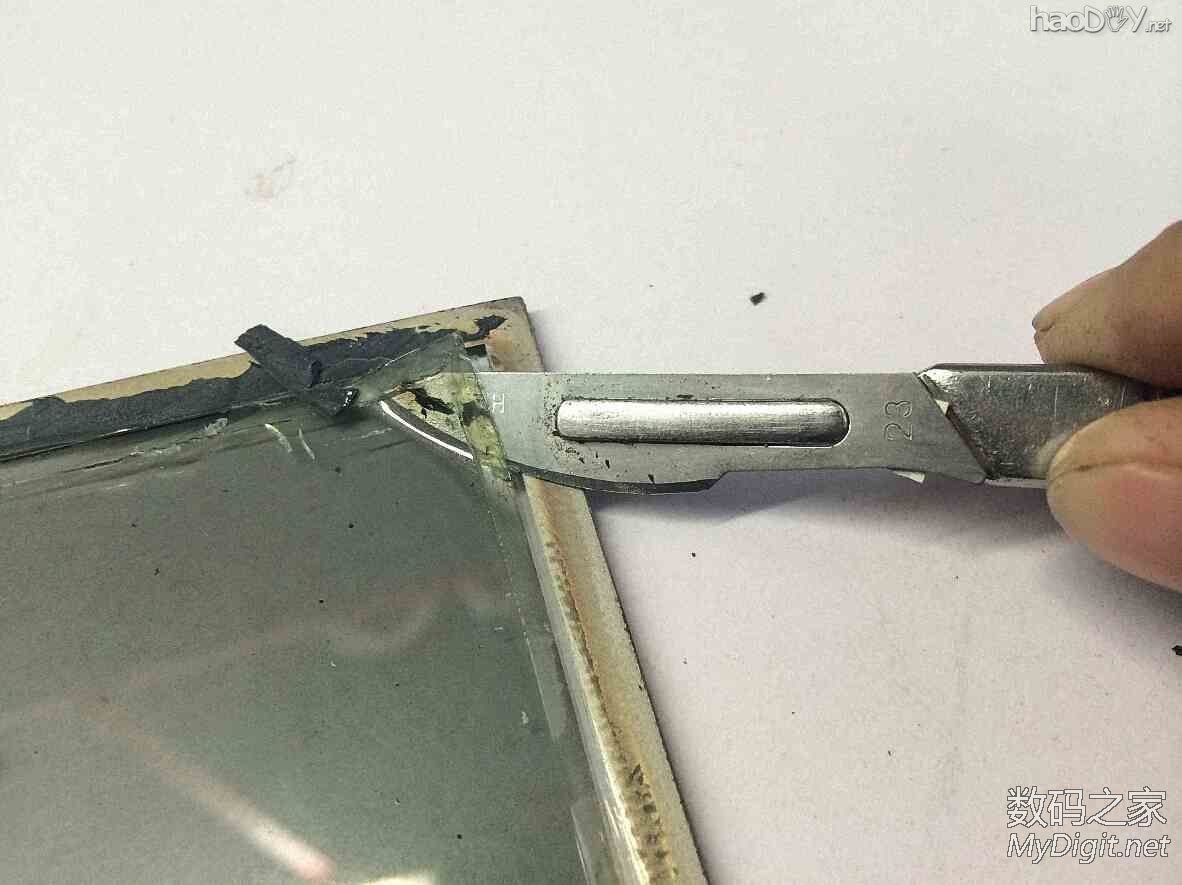

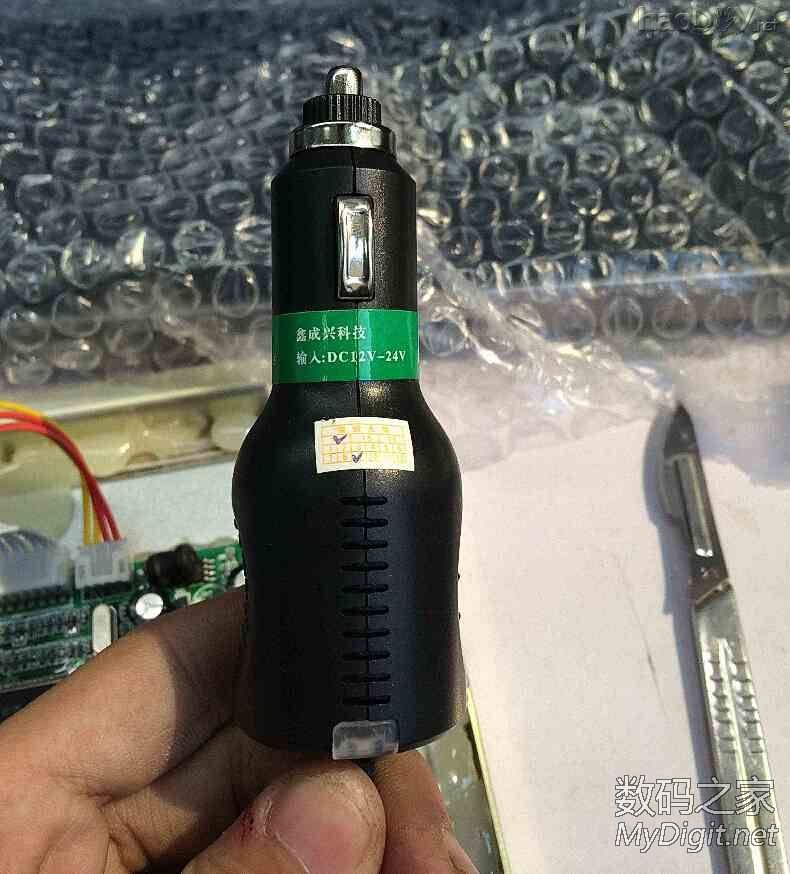

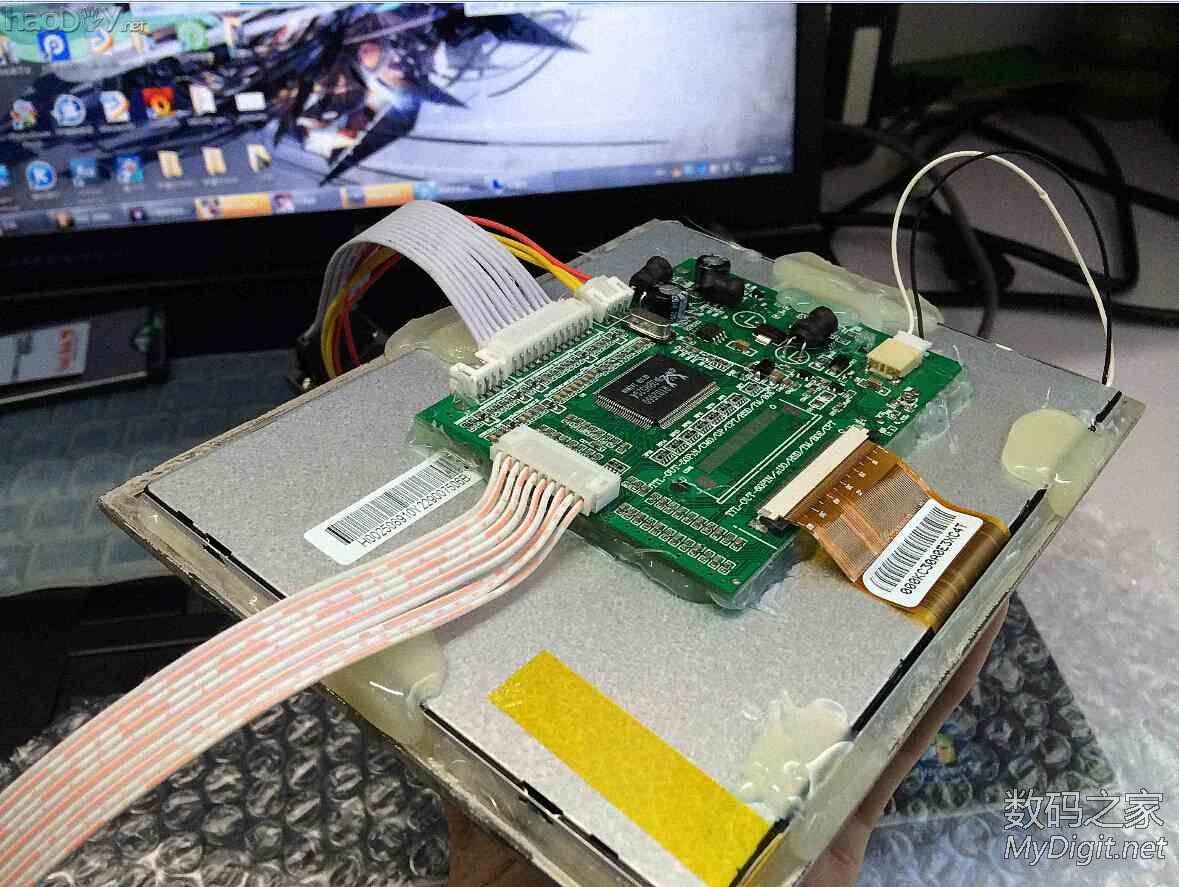

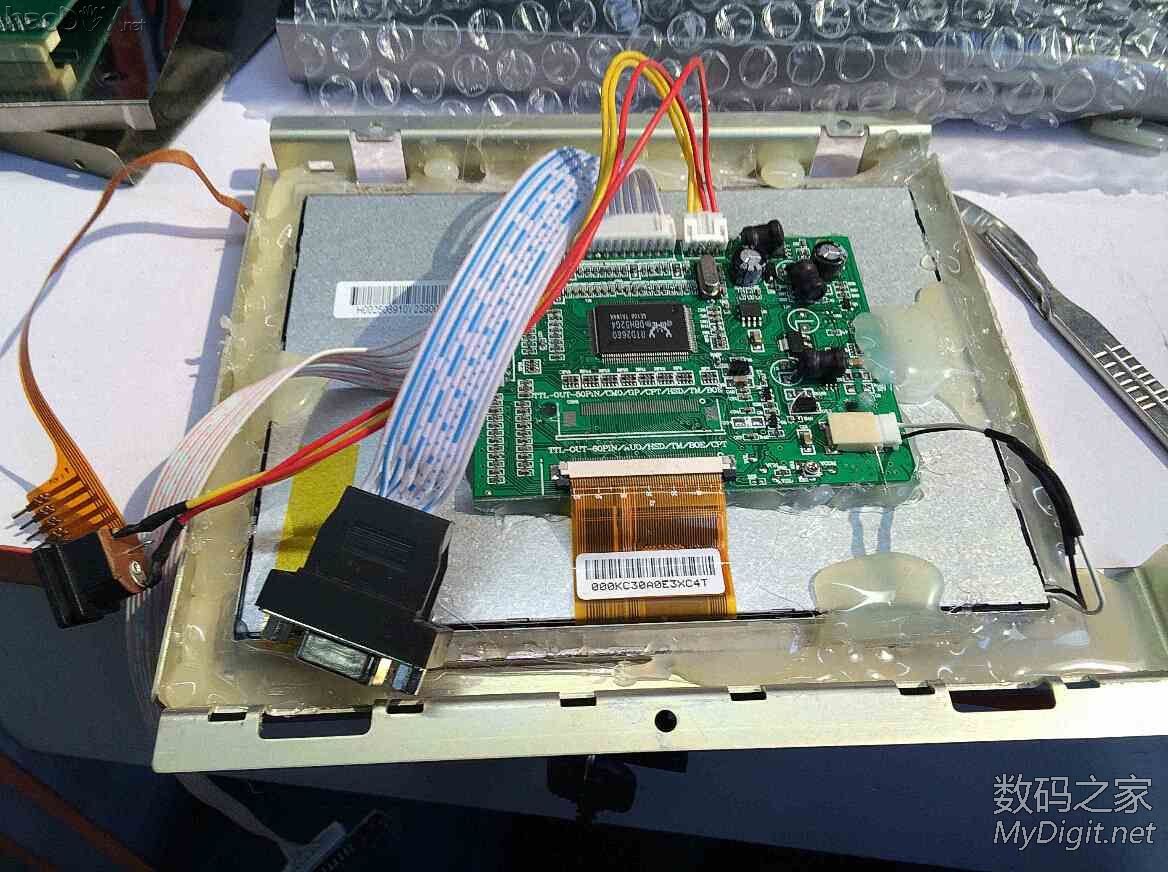

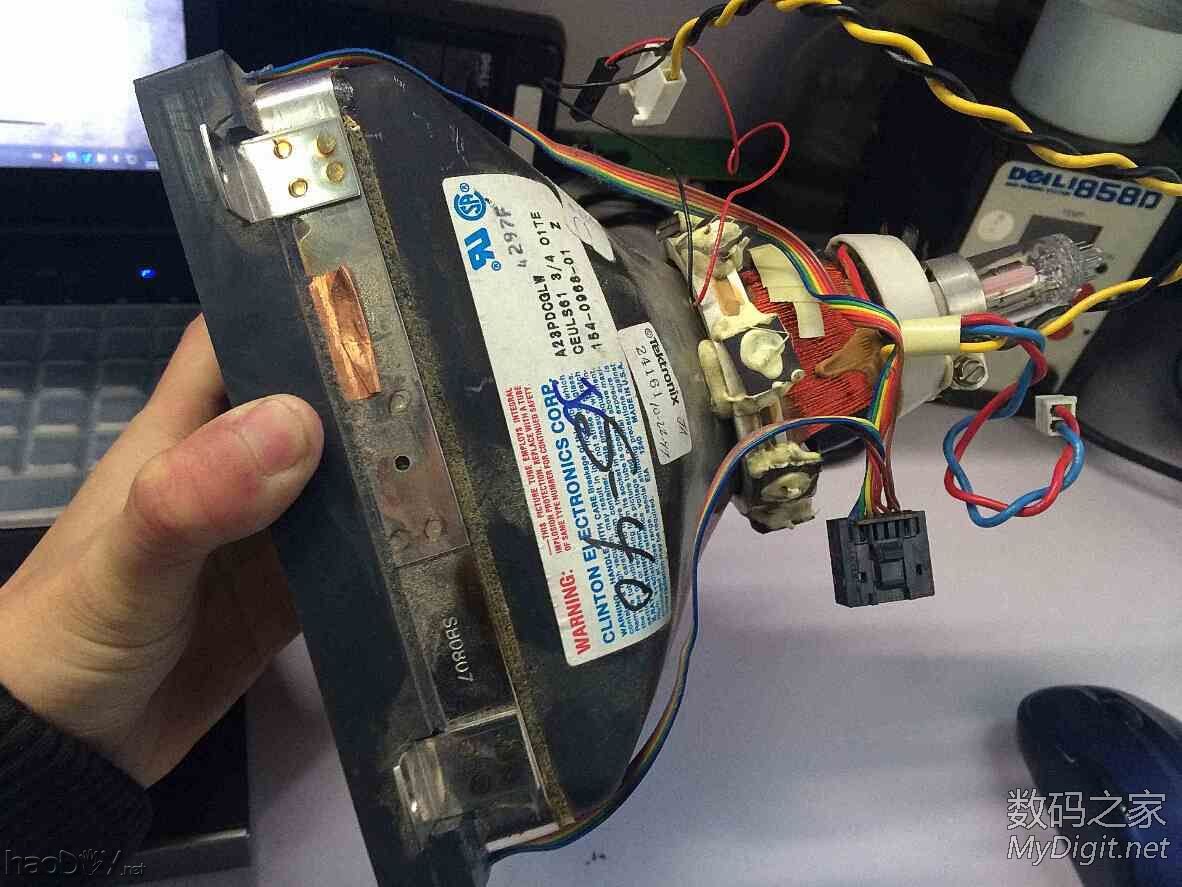

[ 此帖被liukai163在2015-03-13 15:19重新编辑 ] 原装的CRT 还是有用处的 拿来拆前面的那层玻璃用 为啥呢....因为液晶比安装框小........蛋痛  用手术刀切一圈 把胶隔开 分离下这一张带偏光层的玻璃  用手术刀加热风枪小心翼翼的撕掉这张玻璃上面的偏光膜  撕掉之后的样子  用纸胶带临时固定住液晶 大概找一下中心位置  接上再看一眼  差不多了 打热熔胶固定   反面的驱动板也如法炮制 用喜闻乐见的热熔胶固定上    装上前面板 看看偏的厉害不...........其实有点偏 凑合吧 忍了 毕竟这一坨热熔胶 不好再调整了   楼下继续 楼下继续  折腾到一半了 看看乱七八糟的工作台和拆零散的机器..............................   主机内原CRT模组供电是24V的 这个要充分利用起来给液晶屏供电 懒得自己做DC-DC了 找隔壁卖导航的哥们拿了个12~24V的车充用 方便快捷啊   机内原16针插座 1、2为24V 15 16为GND 按这个顺序接好  再装一遍屏看看有没有碍事的地方  机内固定方式 VGA线盘起来接主板的插口 DC-DC电路装在风扇附近 方便散热  装好屏蔽板  装好主板和HDD板  (责任编辑：admin) |
