分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

时间:2012-09-23 18:05来源:hifidiy.net论坛 作者:金封石机 点击:
希望对准备自己做板子的朋友有些帮助,在这里选择了1875,这期间也腐蚀了几张场管甲类后级板子,只是没有装零件,这里只有上传1875板子的图片了,以后再补其他板子的图片 先来空板,比较喜欢这种覆铜板,表面发光,使我对diy更有信心画好的板子, 下载 (97.0
希望对准备自己做板子的朋友有些帮助,在这里选择了1875,这期间也腐蚀了几张场管甲类后级板子,只是没有装零件,这里只有上传1875板子的图片了,以后再补其他板子的图片

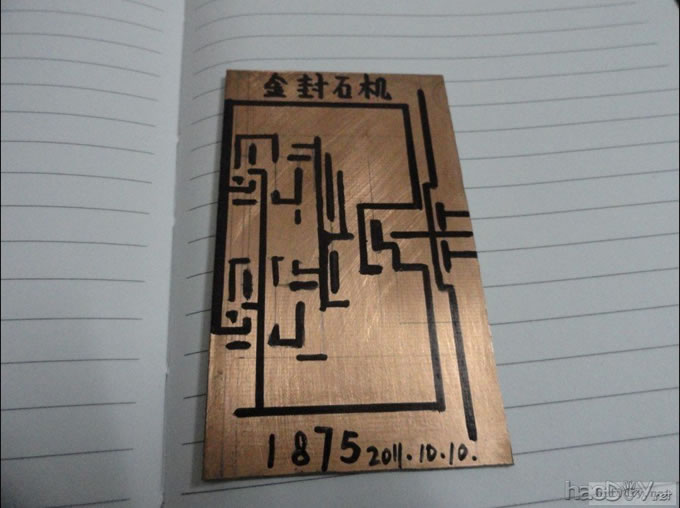

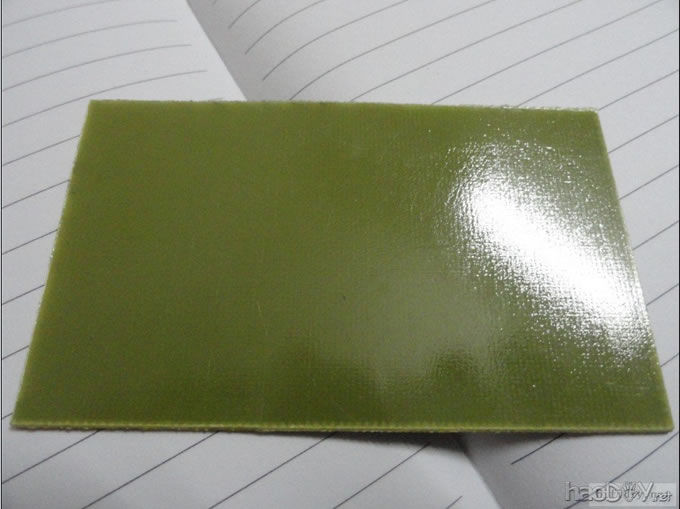

  先来空板,比较喜欢这种覆铜板,表面发光,使我对diy更有信心画好的板子,

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

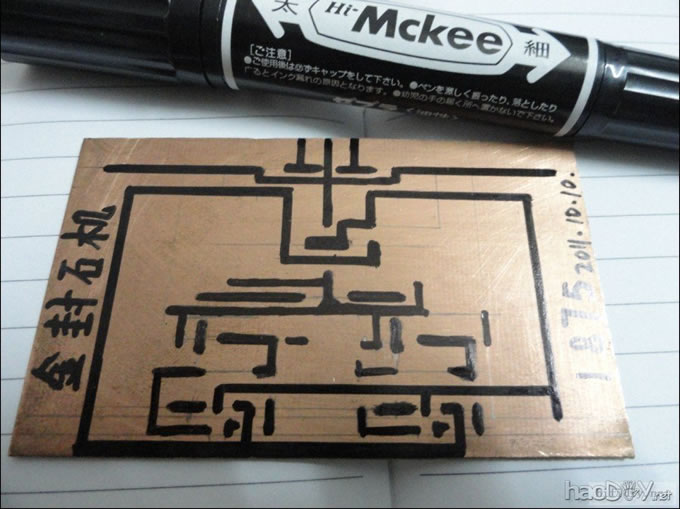

用油性笔画,比较普通的手艺,将就了

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

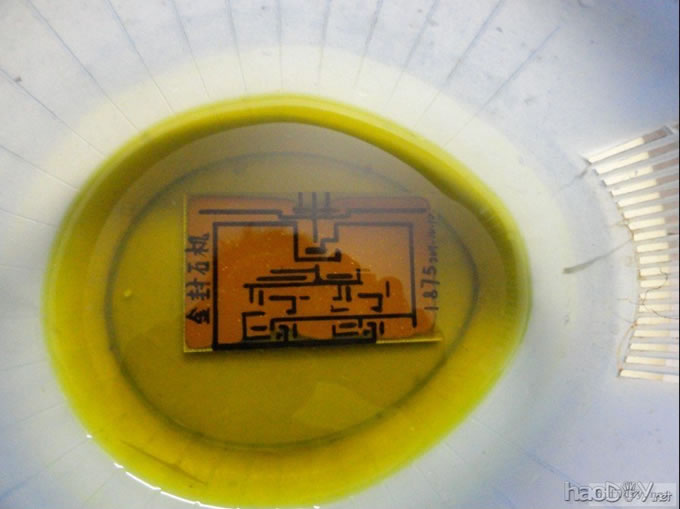

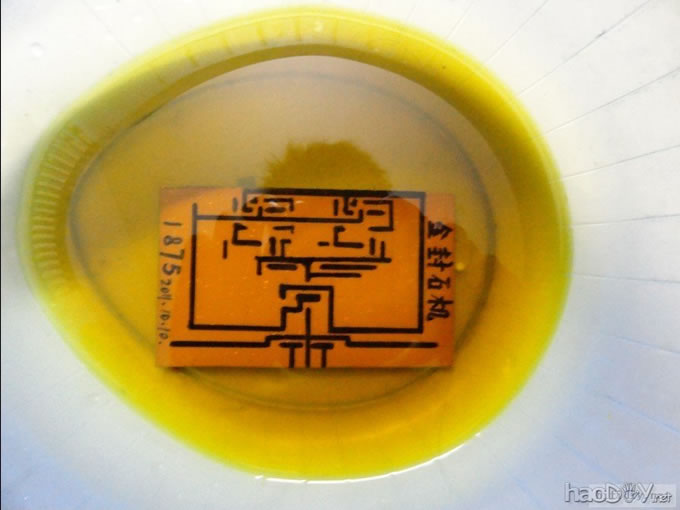

三鹿化铁伺候,很黄很暴力



分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

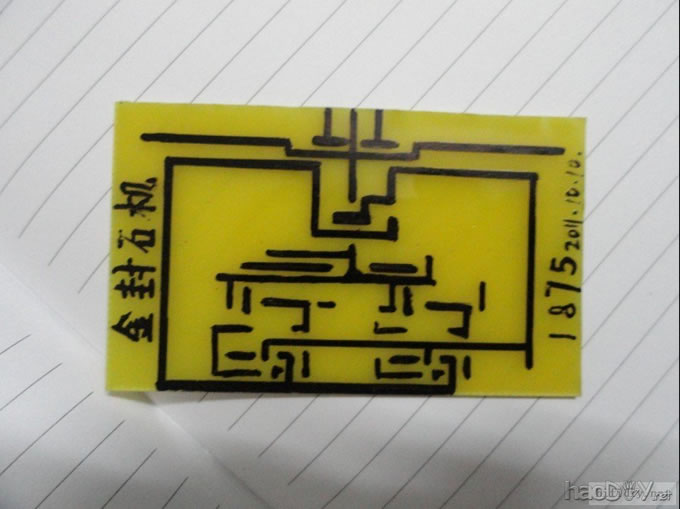

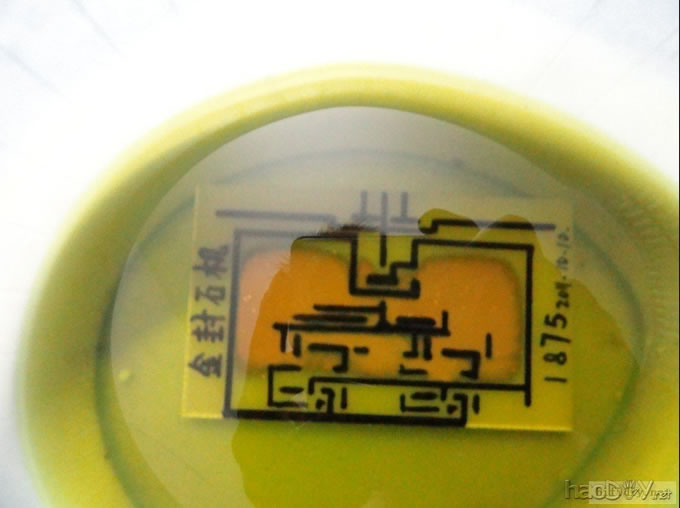

漫长的等待终于腐蚀好了,铜皮较厚,花了近2小时

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐
分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

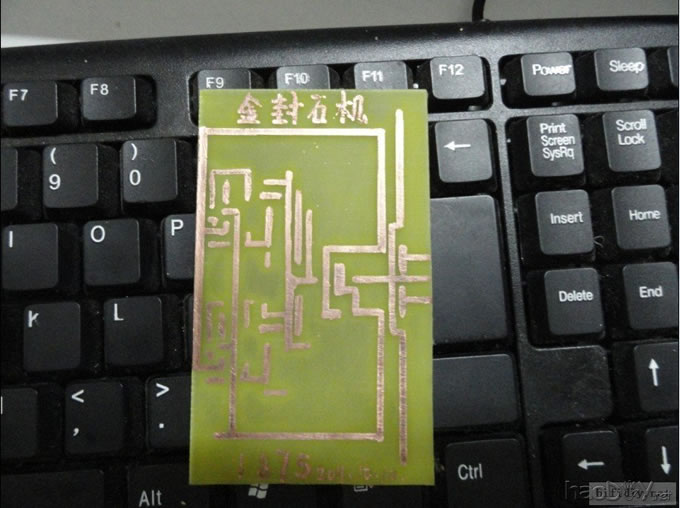

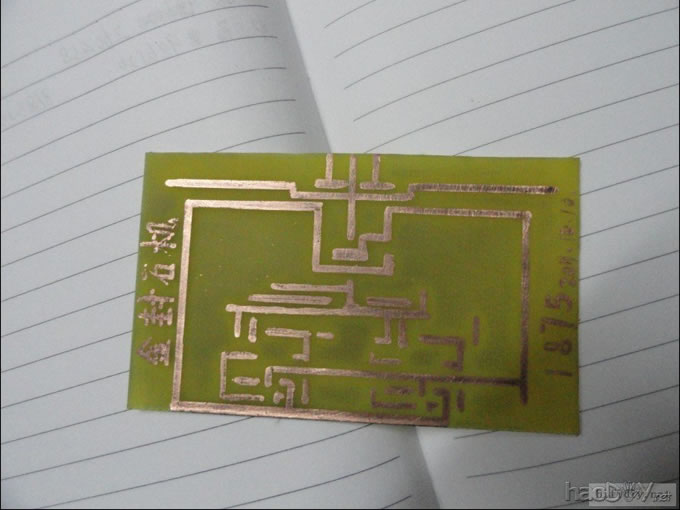

去掉油墨,然后刷一层自己做的防氧化液体,也起助焊作用,用酒精和松香粉搅拌刷上

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

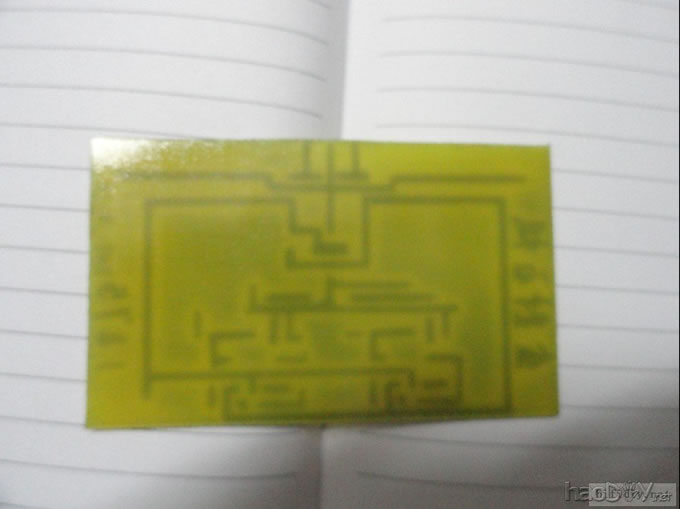

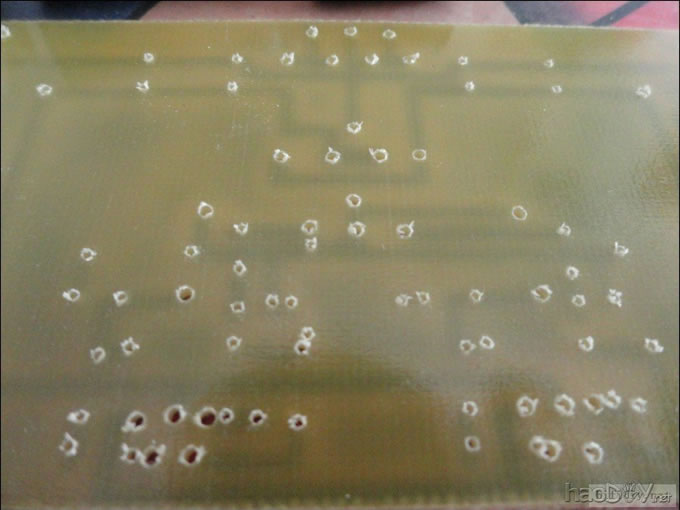

去正面隐约看到的纹路

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

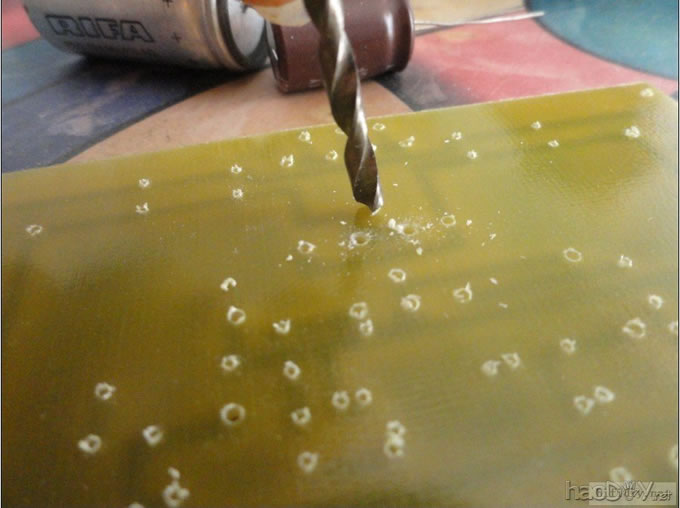

1厘电钻钻嘴开孔,适合装大部分零件了,特殊的孔位再用其他钻嘴

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐

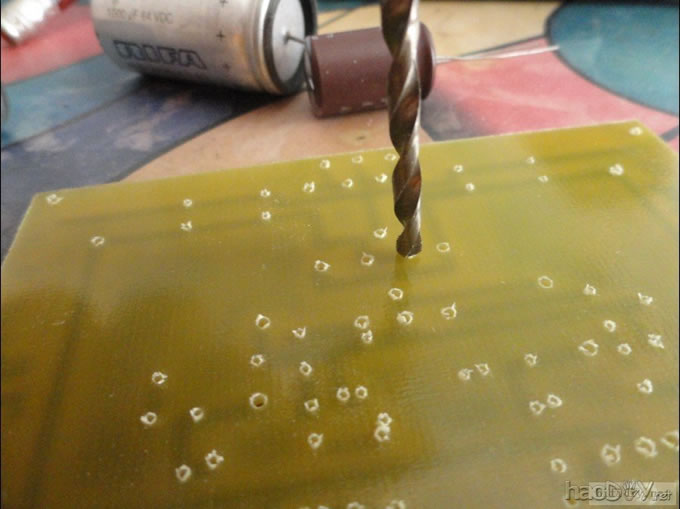

开孔是在背面打孔的,是为了预防不小心刮花表面,开孔后需要处理孔位多余的菱角,

分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐


分享用油性记号笔覆铜板腐蚀做线路板pcb的快乐 (责任编辑:admin)
