是不是又在查验用全能板搭出的电路?是不是苦于全能板搭不出本身想要的电路、机关?对付当今宽大电子喜爱者来说，全能板已经不能满意制作的需求，可是找厂家做PCB样板又不太划算，几十元钱一块板……那就没有步伐了么?且慢，这时，感光板横空出世!本钱低廉，制作利便，可以等闲搭建出伟大的电路乃至是贴片电路，精度高，#@￥%&*……(题外话：咋感受那么像告白?)总之，利便，适用，是感光电路板的上风地址!
目前天我就以最简朴的20颗“草帽”LED并联电路来树模一下，教教各人怎样充实验展感光板的上风——我电路就是比你整洁，利便，好用!
1 原料和器材 ○ 感光电路板x1块 ○ 三氯化铁x1瓶，可能环保蚀刻剂x1包 ○ 感光板显影剂x1包 ○ 透明胶x1卷 ○ 铅笔x1 ● 台灯x1 ● 玻璃片(越厚越好)x1 ● 塑料盆或保鲜盒x1(留意必然是塑料的啊!!) ● 美工刀x1 ● 钢尺x1 ● 电子称或天平x1(除非你想一次把全部药品用完) ● 秒表，手表，钟，能计时就行 ● 平头镊子x1 ● 电钻，台钻，能打孔的就行了。留意要用细钻头!0.8mm阁下吻合。
2 绘制并打印你的电路图!
起首虽然是绘制电路图啦，这里我用的是一个叫Sprint Layout的PCB计划软件，至于你用神马软件，我是管不着的啦…… 不外我照旧给诸位菜鸟盆友们保举Sprint Layout!它由于操纵简朴，易上手等上风赢得了无数菜鸟的喜欢!

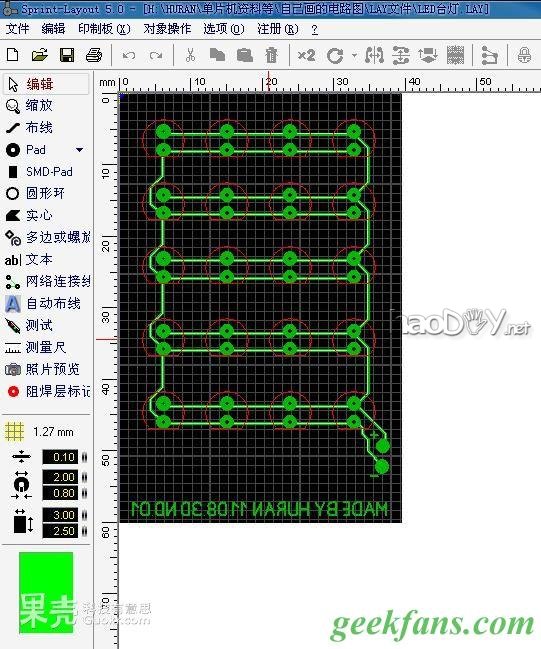

画出电路图。

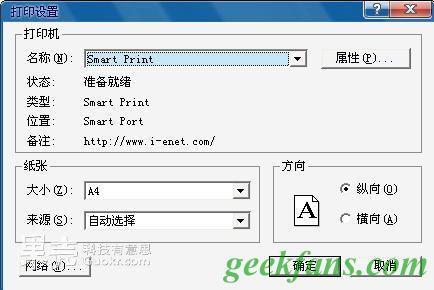

对了，这个Sprint Layout必要打印才行……家里有打印机的当我什么也没讲，没打印机的去百度查查“Smart Rrinter假造打印机破解版”，这是一款很适用的绿色软件(虽然要破解之后)，可以把任何文档——只要有打印选项的，转换成N多名目标图片，再把这图片拿到文印店去打印，这就省去了拿着个.LAY文件去打印，人家又打不开的囧况……
好啦，此刻你已经把电路图打印出来了!(用平凡A4纸即可，越轻越好)凭证你计划的尺寸，裁下来吧!当心手指!
必要留意的是，请细心调查你打印出来的线路，有的时辰会有断线可能短路的环境……没错，任何瑕疵，感光板城市随着你照做。以是假如是喷墨打印机，请把线距放宽一点，要是断线了就补上，短路了就调宽线距再从头打印!假如你有一台极品激光打印机，请无视这段话…………
3 开始感光!

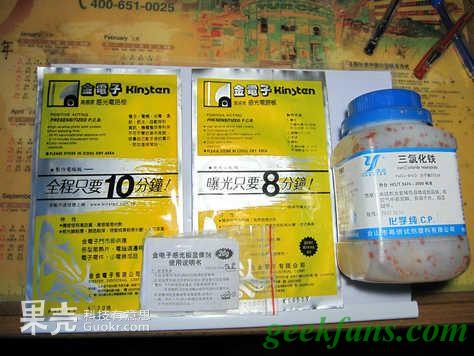

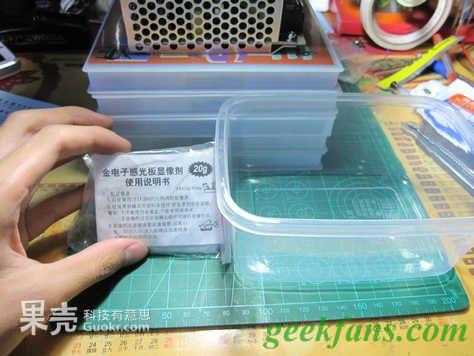

中间是金电子的旧版感光板(已经逾期了TwT)，左边是新版的感光板。最右边是三氯化铁块，一瓶装的。下面是感光板显像剂。
许多人问感光板的价值，在我住的广州，岗顶新赛格电子城，三楼有一家，10元可以买到100×150mm的庞大板子了，很够用了。
瓶装三氯化铁十几元的样子，可以腐化N多线路板。显像剂，1元的对象……

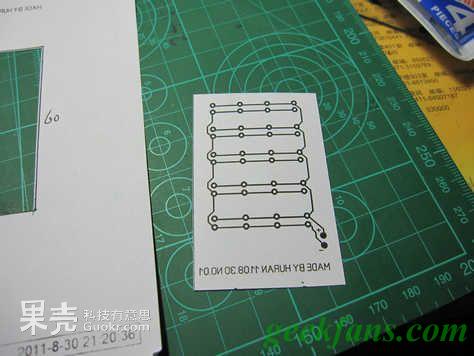

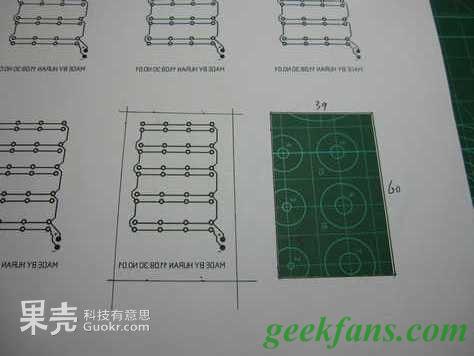

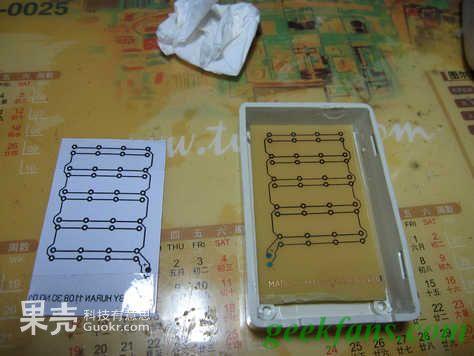

裁下来的电路图。
留意：以下因为感光板对光敏感的缘故，我关了台灯，木有步伐……

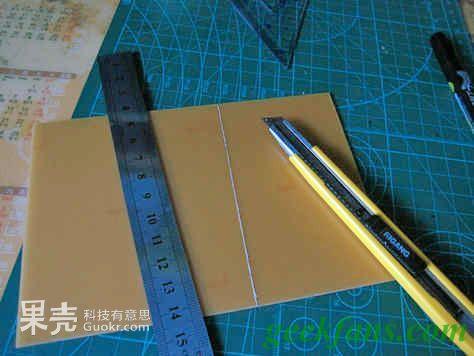

用美工刀+钢尺在感光板上划出你必要的地区，多划屡次，多用点力!

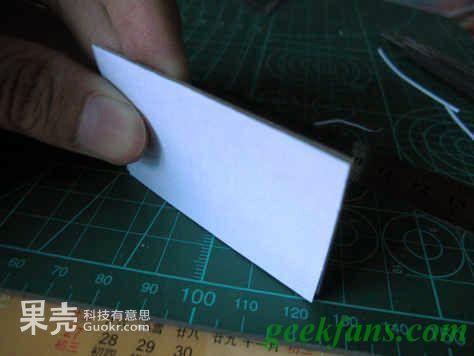

按图所示摆放好电路板，然后用另一只手按下去!用力!“啪!”好了，切割完毕!

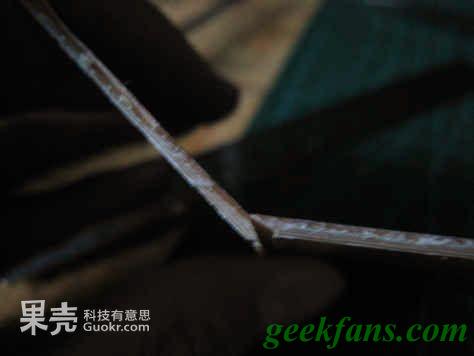

杯具的工作照旧产生了……切口不整齐，归根照旧没有效够力切割板子(可以用玻璃刀试试)。

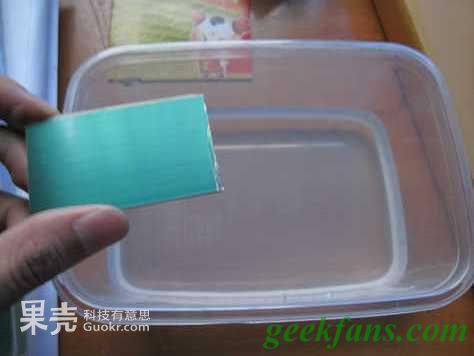

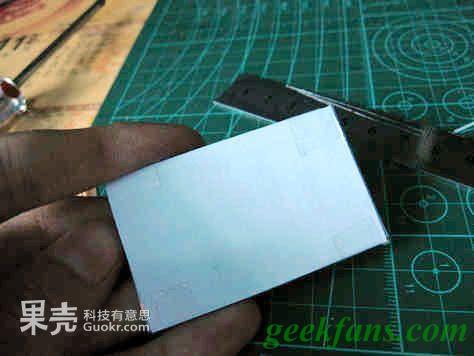

好了，从头切割，切好了。留意要把白色的掩护膜撕掉!再举办感光功课!

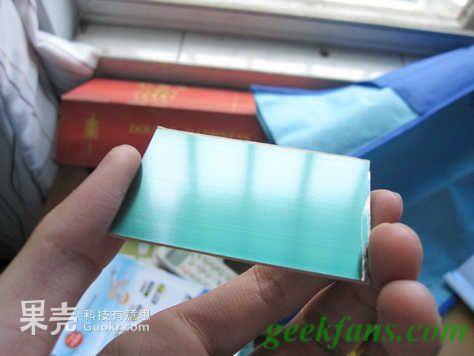

撕掉感光膜之后的结果，应该看到墨绿色的感光层。
把电路图图纸 有笔迹 的那一面朝感光膜用透明胶贴好。

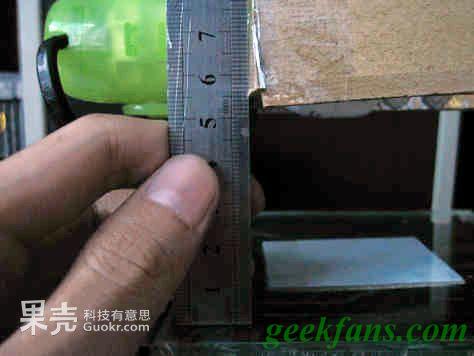

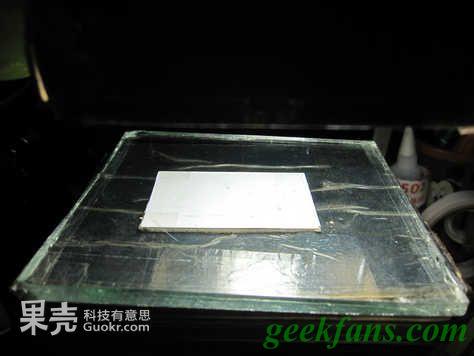

感光膜朝上 ，用玻璃压好。玻璃是我从别人家装修时搞来的……越厚越好，厚就重，压的就紧。 节制台灯与板子之间的间隔在5CM阁下!
好了，开始感光!留意感光进程中不要碰玻璃，不要关台灯和移动台灯的位置。20分钟阁下之其后关掉台灯吧!
4 设置显影剂，显影!
在感光的间隙里，咱们来设置显影剂。

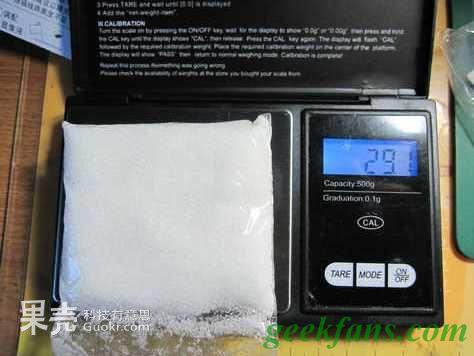

一包显影剂有29G，多了，10G阁下就够了……凭证显影剂：水为1:20的比例来配制显影液(再次夸大必然要用塑料盆!)

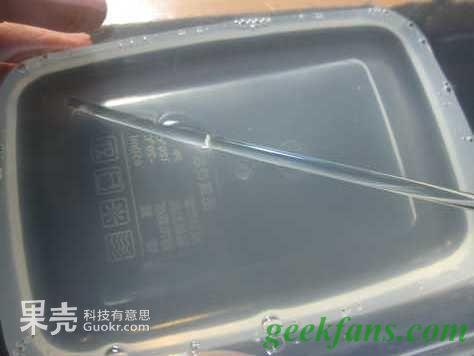

将显影剂倒进筹备好了的200ML水中，搅拌，晃动容器，直至显影剂完全消融，不再有任何颗粒为止。
取出感光好了的电路板，撕掉透明胶，此时应该是这个样子的……

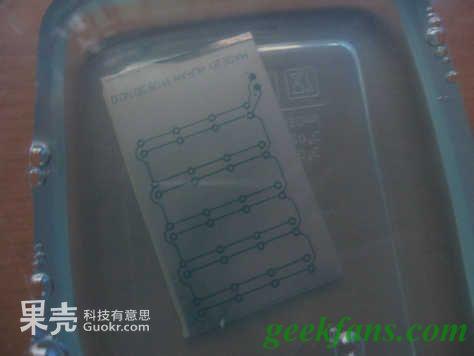

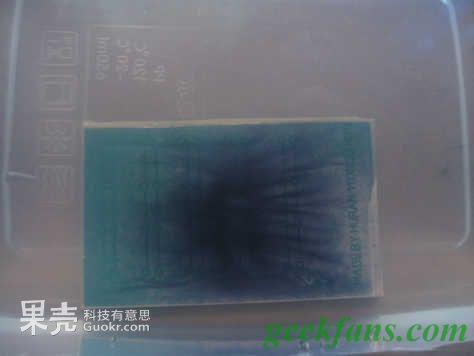

将板子渐渐放进显影液中(别扔进去哦亲!)，数秒后可以望见非电路部门的感光膜逐渐酿成绿色烟雾状并漂流出来，此时轻轻晃动塑料盆，直到如下图所示的环境。
线路部门已经清楚明白，非线路部门的墨绿色感光膜也应该所有消融。此时再等个3-5秒。以担保显像进程100%完成! 留意：用过的显像液严禁再次行使。用过的显像液请稀释20倍后再排放到都市下水体系中!

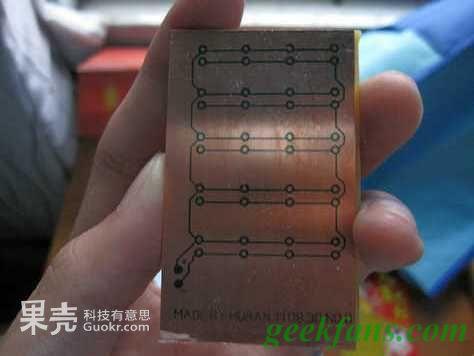

此时的板子应该是很大度的了，嘿嘿。 5 开始蚀刻!

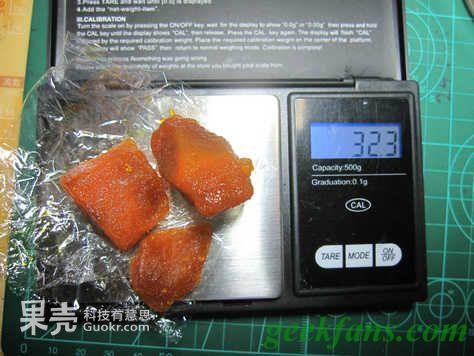

称出适量三氯化铁块，再按三氯化铁块：水为3:1阁下的比例设置蚀刻液。 留意：三氯化铁有腐化性，严禁直接用手抓取，用来夹取的镊子用完后也应实时洗濯。若不慎入眼请立即用大量净水洗濯并以最快速率找大夫!

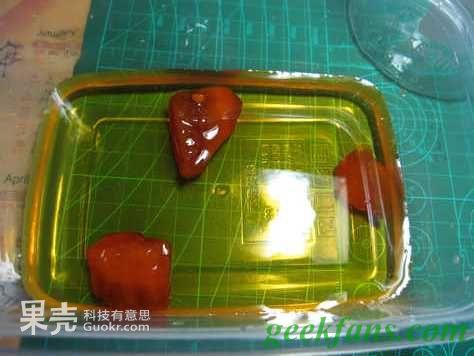

将三氯化铁块扔进水里，过几分钟再来看吧，消融的很慢的……
当溶液呈褐色且没有任何固体在内的时辰，就暗示蚀刻液已经设置好了! 留意：必然要担保蚀刻液中没有任何杂质!蚀刻液最不能容忍的杂质就是油脂!以是你要是方才吃完薯片，请洗净双手再开工!

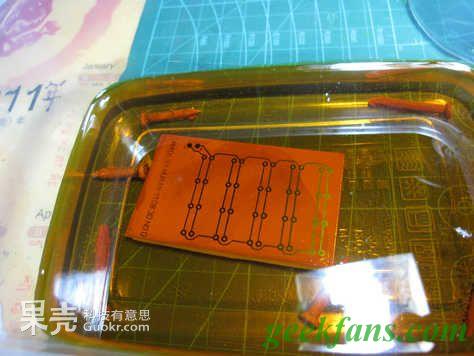

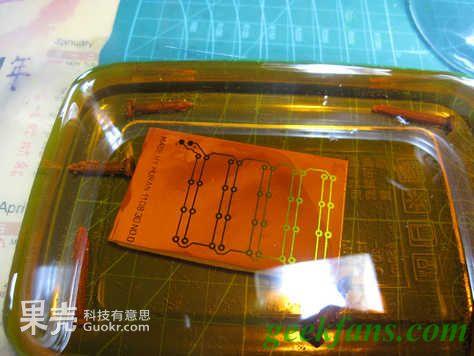

水中放几颗铁钉可以加速蚀刻速率，听说哈。横竖也不影响行使，试试又何妨? 将感光好的板子渐渐放入蚀刻液中(着实应该电路朝下飘在液面上的，可是因为板子面积不足，以是只有沉底了……) 留意时候进程中不要动盆子，也不要用任何对象去碰板子!不然效果自负!
|
