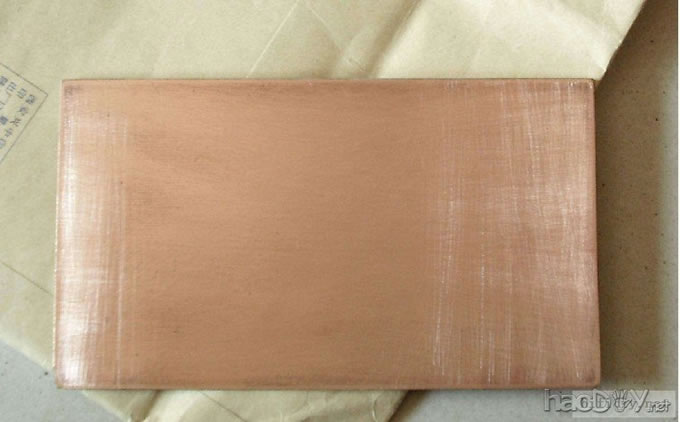

现在条件越来越好了，多数烧友都会搞热传印 此方法只适合没条件搞热传印和不会应用软件搞热传印的烧友 现在制作好的PCB很便宜，也很漂亮，其实已没必要自己动手制作了，但适合一些买不到比较特殊电路板的制作《比如由于机箱或散热器尺寸的局限，市面上买不到适合自己尺寸的电路板》 我用这种方法制作电路板好多年了，我好象至今没见到有这种制作方法的介绍《或许是我接触的资料不多，砖头免了》 发上此贴，希望对条件不好的烧友有所帮助... 我下面制作的几块板是音源选择 主滤波电路板 第一步应该不用说明.....敷铜板打磨，比较懒，家里只剩下比较粗的砂纸，懒得去买，所以打磨的不怎么光滑

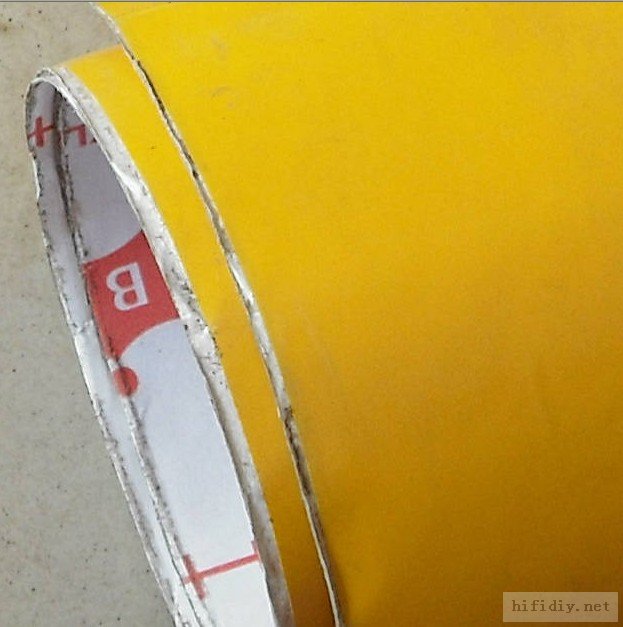

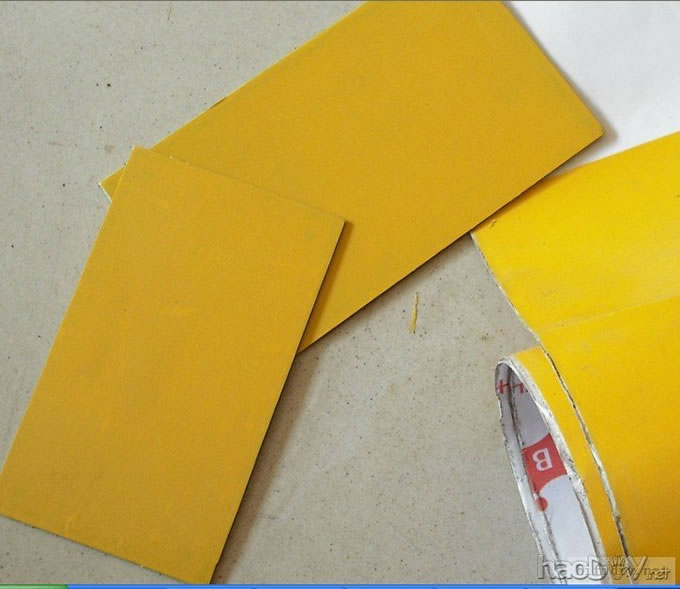

打磨好了后，擦干净，贴上透光膜《就是广告公司经常用的那种在玻璃门上贴字用的膜，应该各地都很好找的》，表面很光滑，不易在上面书写，这样得用砂纸打磨一下，然后在膜上画上电路，用刀片刻画电路，撕去不需要的部分，丢到三碌化铁溶液里......
这种膜附着力不错，你可以腐蚀好后打孔，也可以在腐蚀之前打孔，通常都是腐蚀好后打孔，我这次制作的是双面板，所以我边打孔边刻画 事先也没准备电路图，更没PCB图，随心所欲，还好，总算完成了

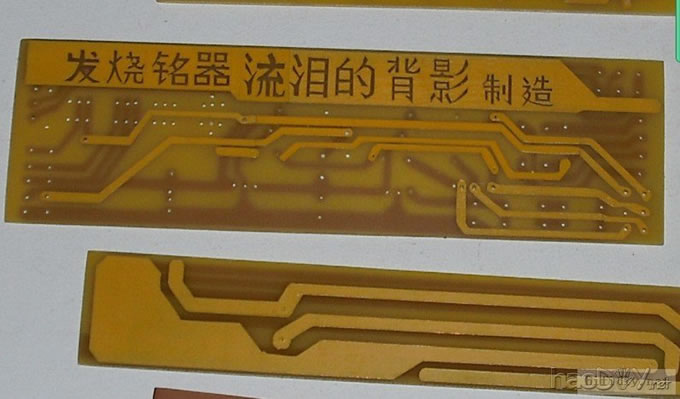

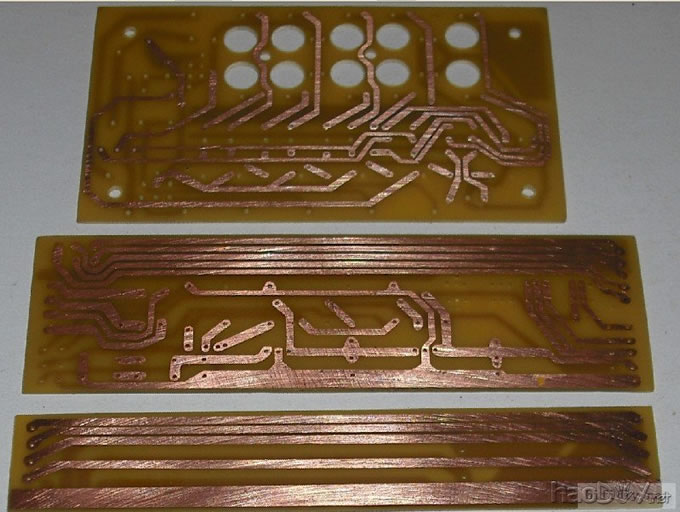

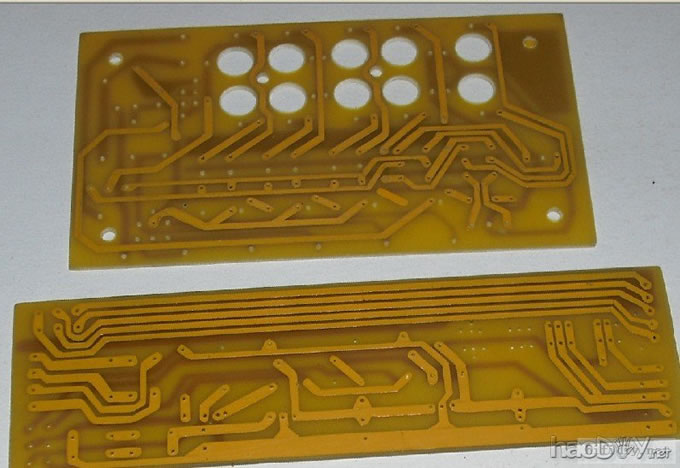

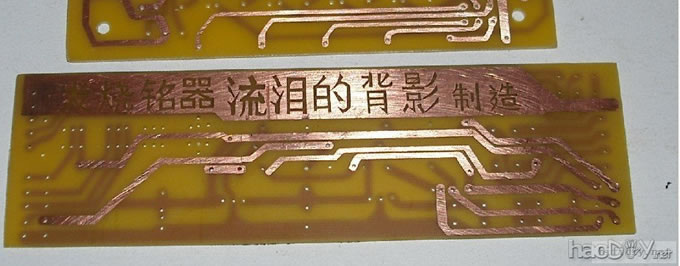

由于自己没相机,所以腐蚀之前的图片没有,直接上完成好的图片......
|
